MSP3450G音频解调与信号处理电路具有BTSC立体声、SAP、FM解调、音量控制、环绕声控制等多项功能，音频输出功率为6W，若与TDA1095伴音功放电路相配合，则无需散热片；外围需用元器件少，功率损耗低。近年来较多应用在数字高清、液晶、等离子等高端彩电中。

在本机应用中，经频率合成一体化调谐器接收处理后的伴音中频信号，从U1001（TCPS9091PD27A）的⑦脚输出，直接送至U6002（MSP3450G）的（67）脚（ANA-IN+端）经其内部A-D转换后，去解调器和预处理，然后经信号选择开关切换后，分别送入主通道和辅助通道进行音效处理，处理后送给主伴音功放电路和耳机功放电路放大后输出。

外接DVD等视频设备和PC输出的音频信号输入至SCART端进行路由选择，经其内部A-D转换后进行预放大，之后进入主通道和辅助通道进行音效处理后，再送给主功放和耳机功放输出。MSP3450G采用80脚PQFP封装形式，AA8V和AA5V供电。MSP3450G引脚功能及电压、电阻维修数据见表2-23；内部电路组成框图见图2-33；应用电路解析与维修见图2-34。

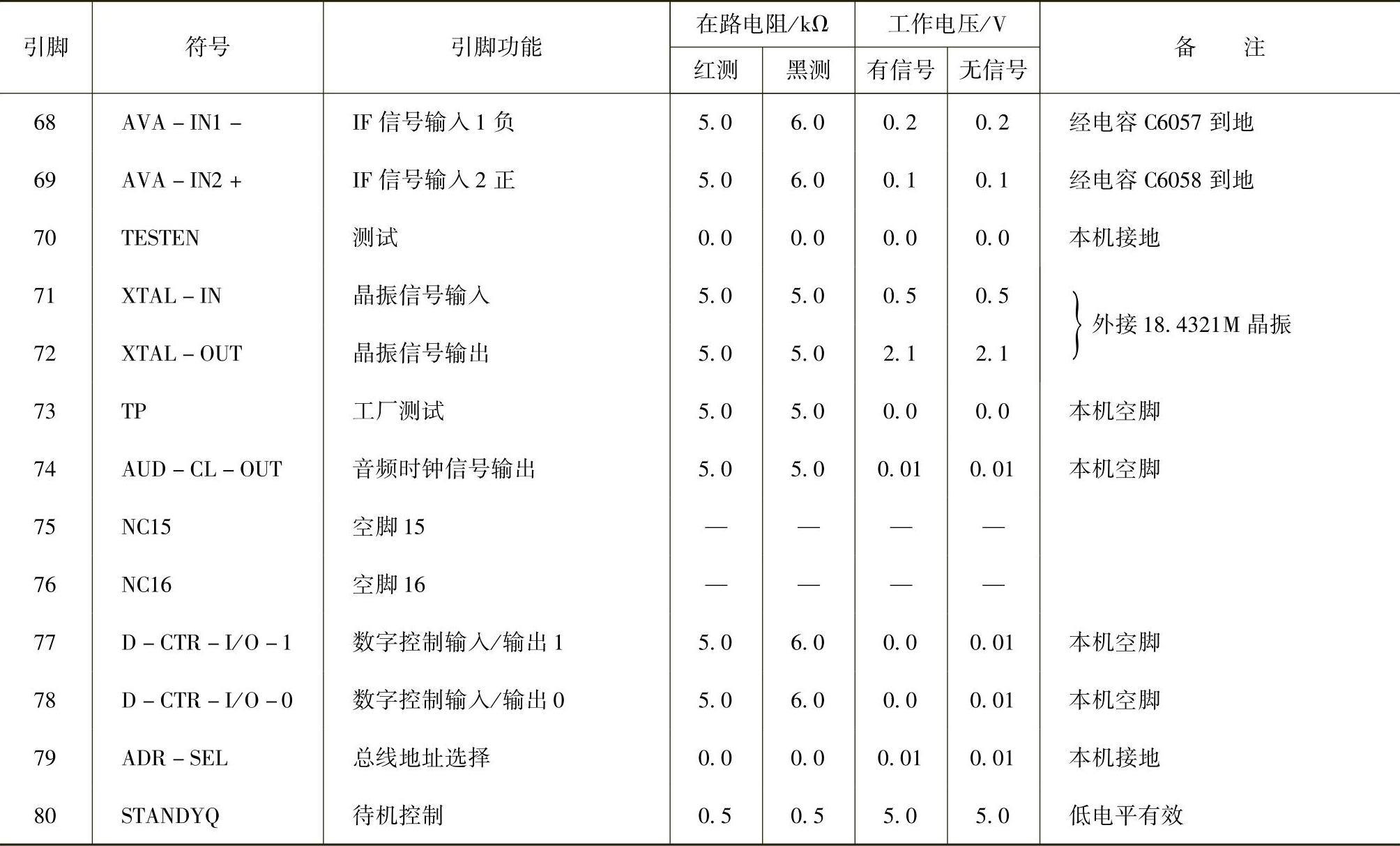

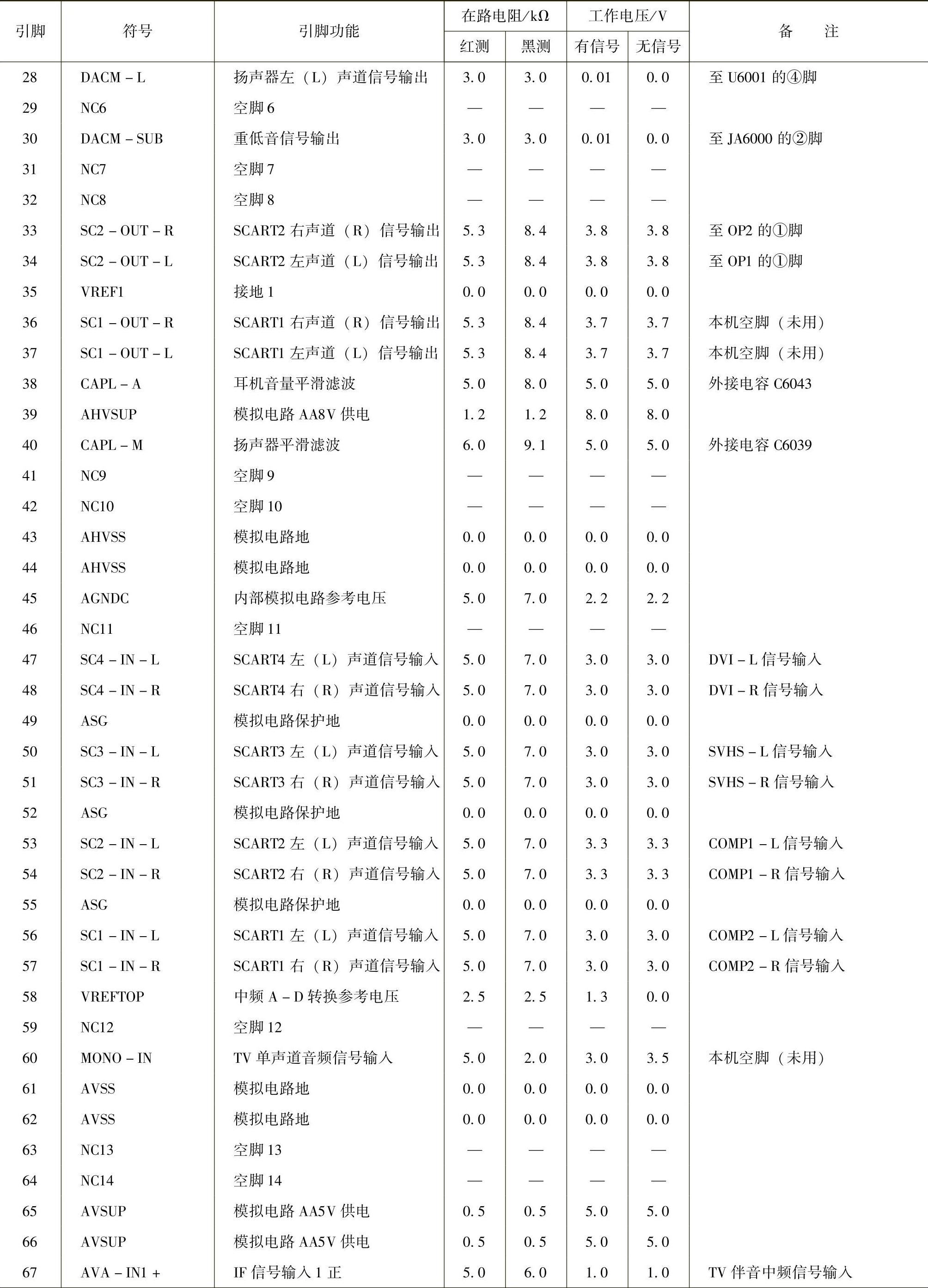

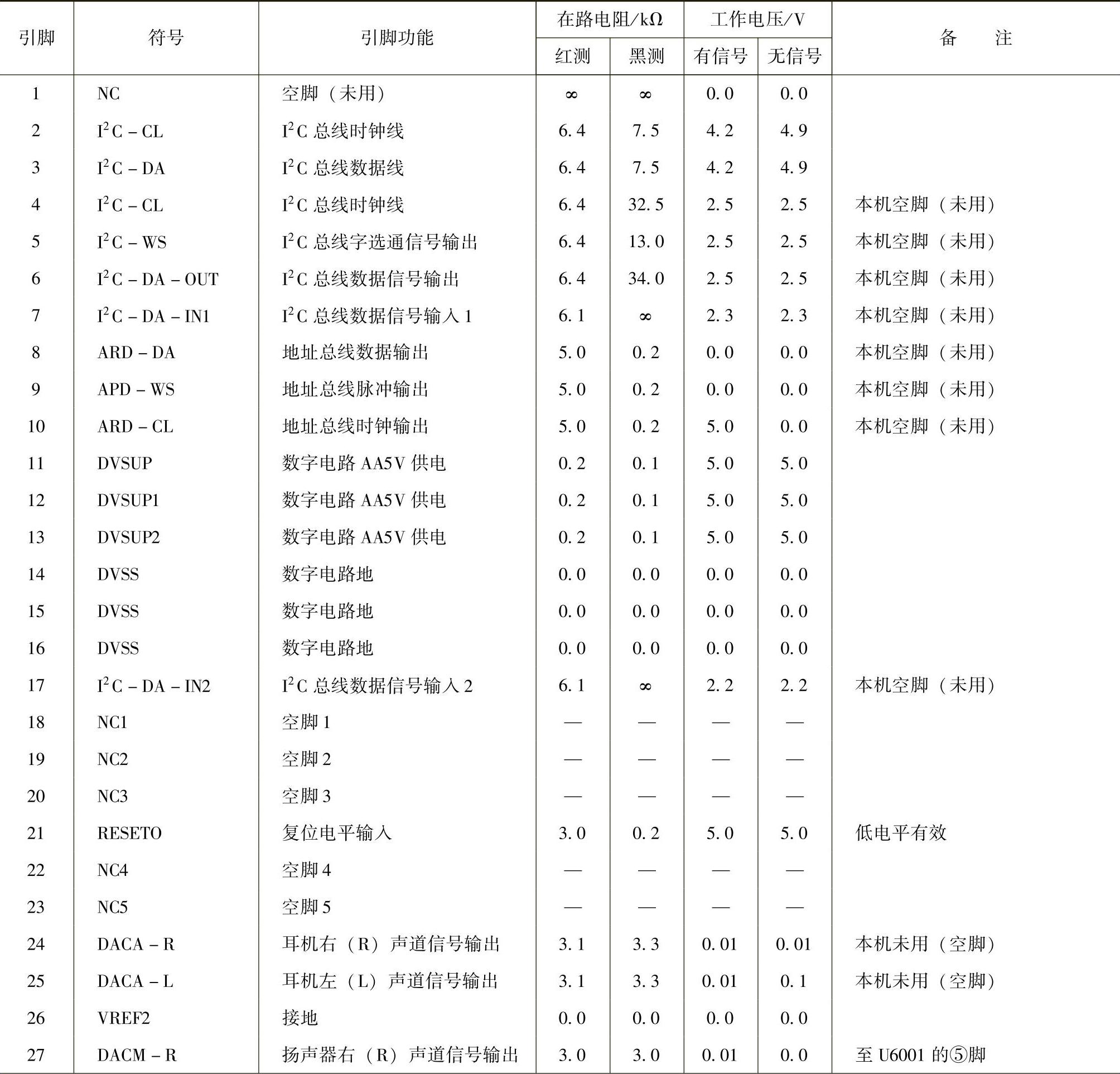

表2-23 MSP3450G引脚功能及电压、电阻维修数据

（续）(www.daowen.com)

（续）

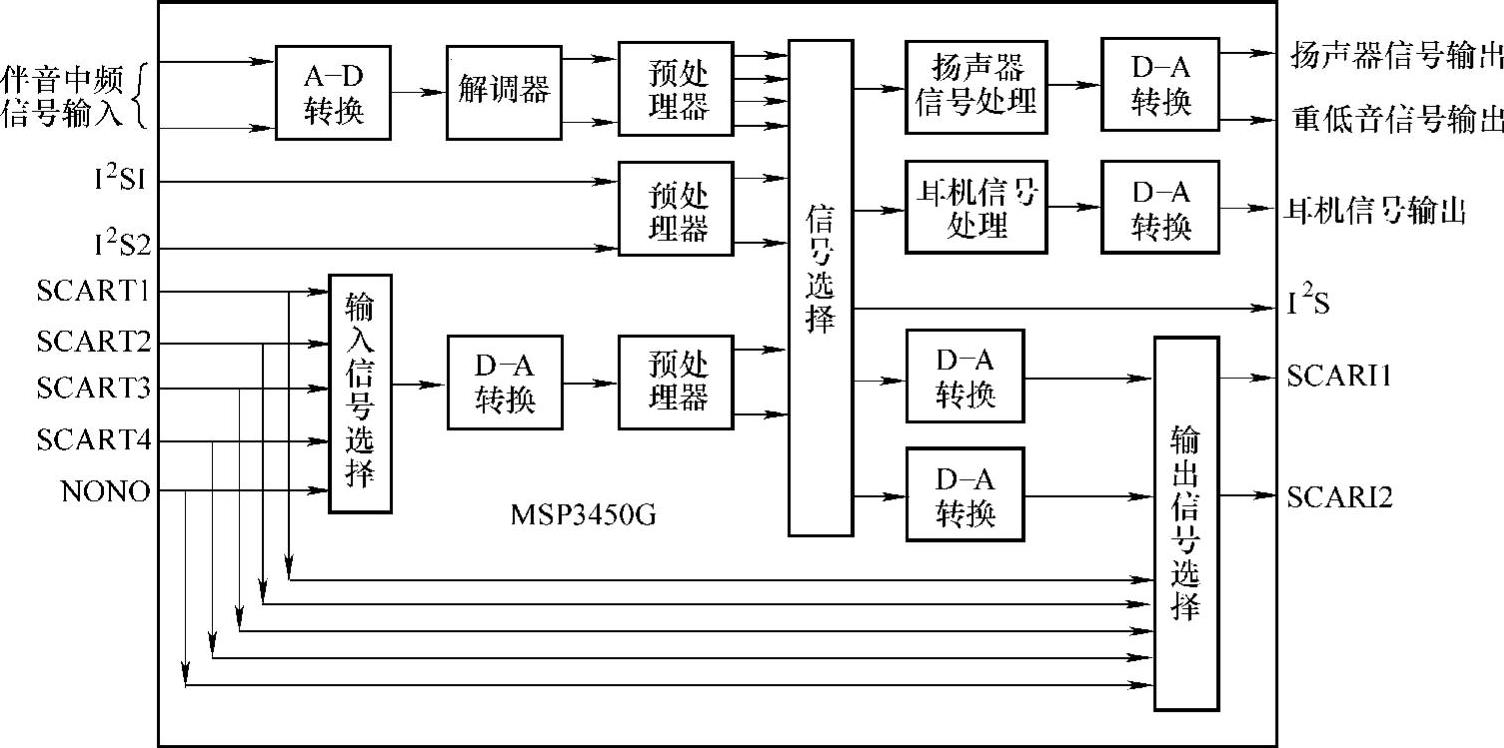

图2-33 MSP3450G内部电路组成框图
