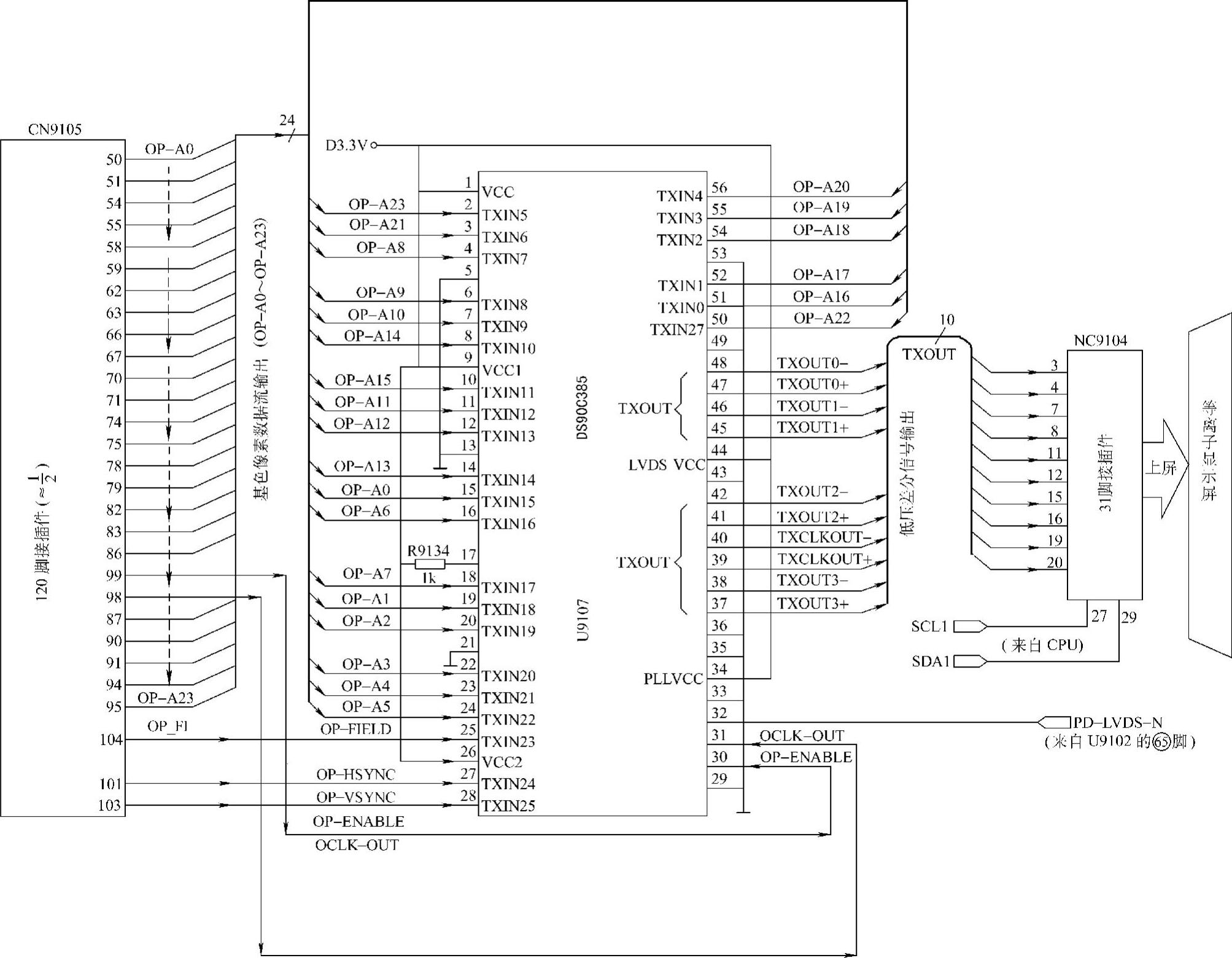

图2-21 DS90C385应用电路解析与维修

REMBRANDT-1是一块高集成度、具有强大功能的双通道R、G、B图像处理与格式变换集成电路。它采用352脚方形封装形式，采取1.8V、3.3V、5V三种供电形式。其内部集成了功能强大的平板图像缩放处理器（SCALER），设置有双通道R、G、B数字视频输入接口，共计有48位输入端口；设置与CPU连接的8位视频数据信息端口和8位地址数据信息连接端口，即CPU-D1～CPU-D8接口和CPU-A0～CPU-A7接口；有16位数据格式的逐行YUV信号输入端口，即V-IN0～V-IN15接口；在应用中，可根据需要外接三个帧（缓冲）存储器，即外接三块容量为2M×32bit的SDRAM芯片，型号为4KS643232C（或其他功能相同的标准SDARM芯片型号），三片SDRAM芯片并联连接后，可构成2M×96bit结构，供图像处理及帧数据缓冲使用。REMBRANDT-1为外接帧存储器提供32位×2共64位连接端口和8位其他功能连接端口，以方便扫描格式转换数据的传输与交换；同时该电路设置有24位×2共48位运算数据传输端口，这些端口通过接插件CN9105与相应电路相接，进行运算数据的交换与传输。REMBRANDT-1引脚功能与作用见表2-17；应用电路解析与维修见图2-22～图2-25。

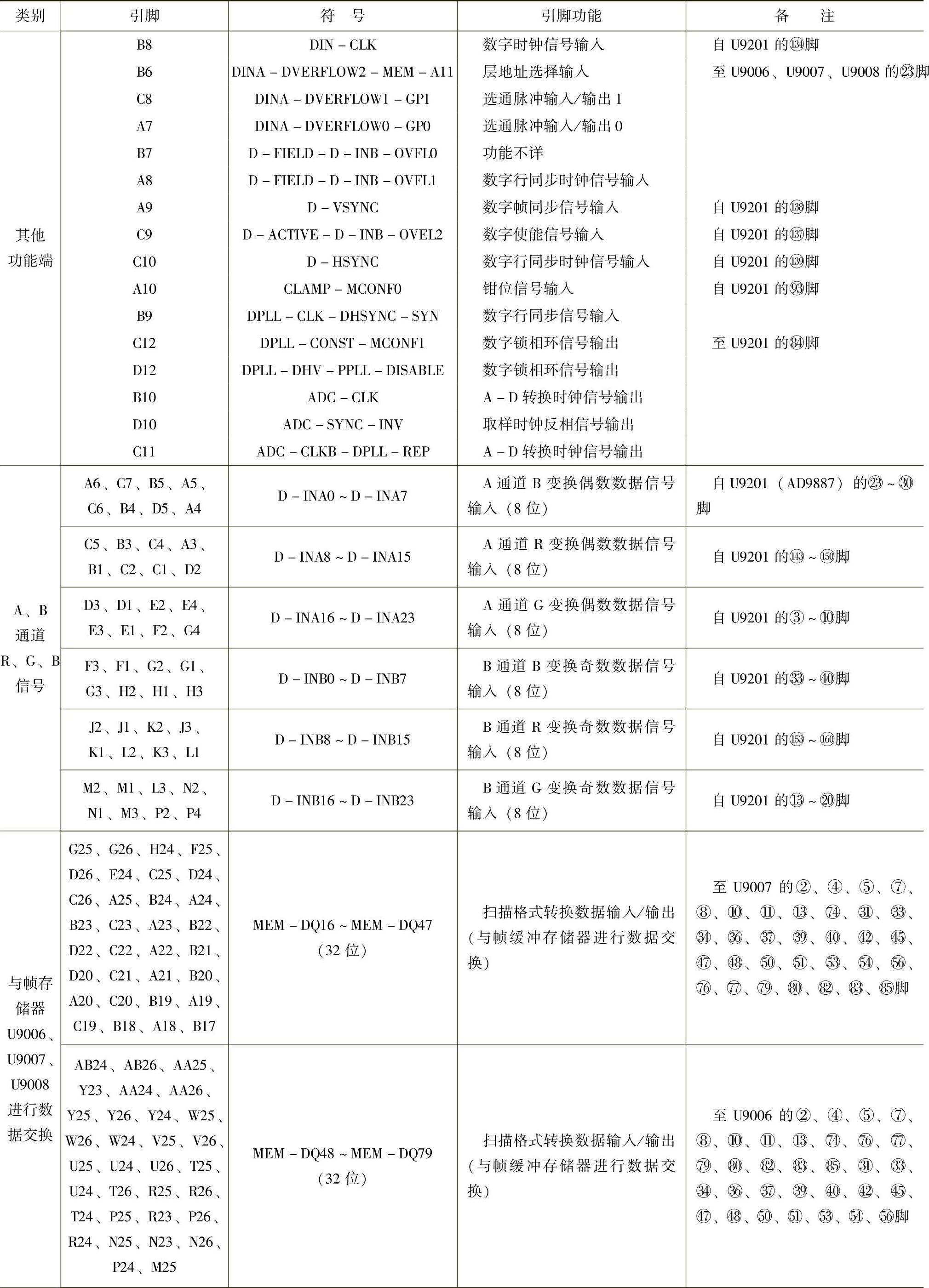

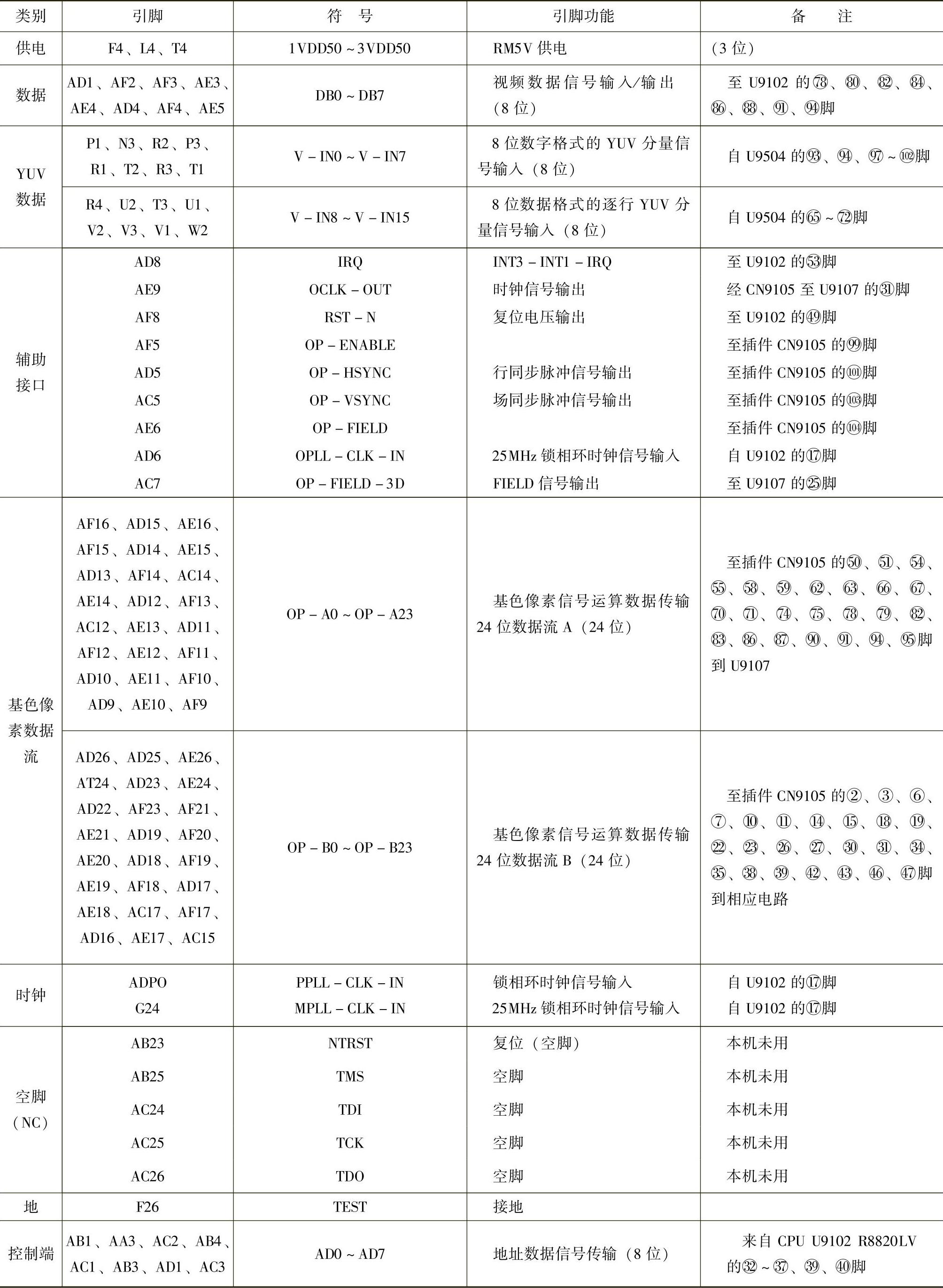

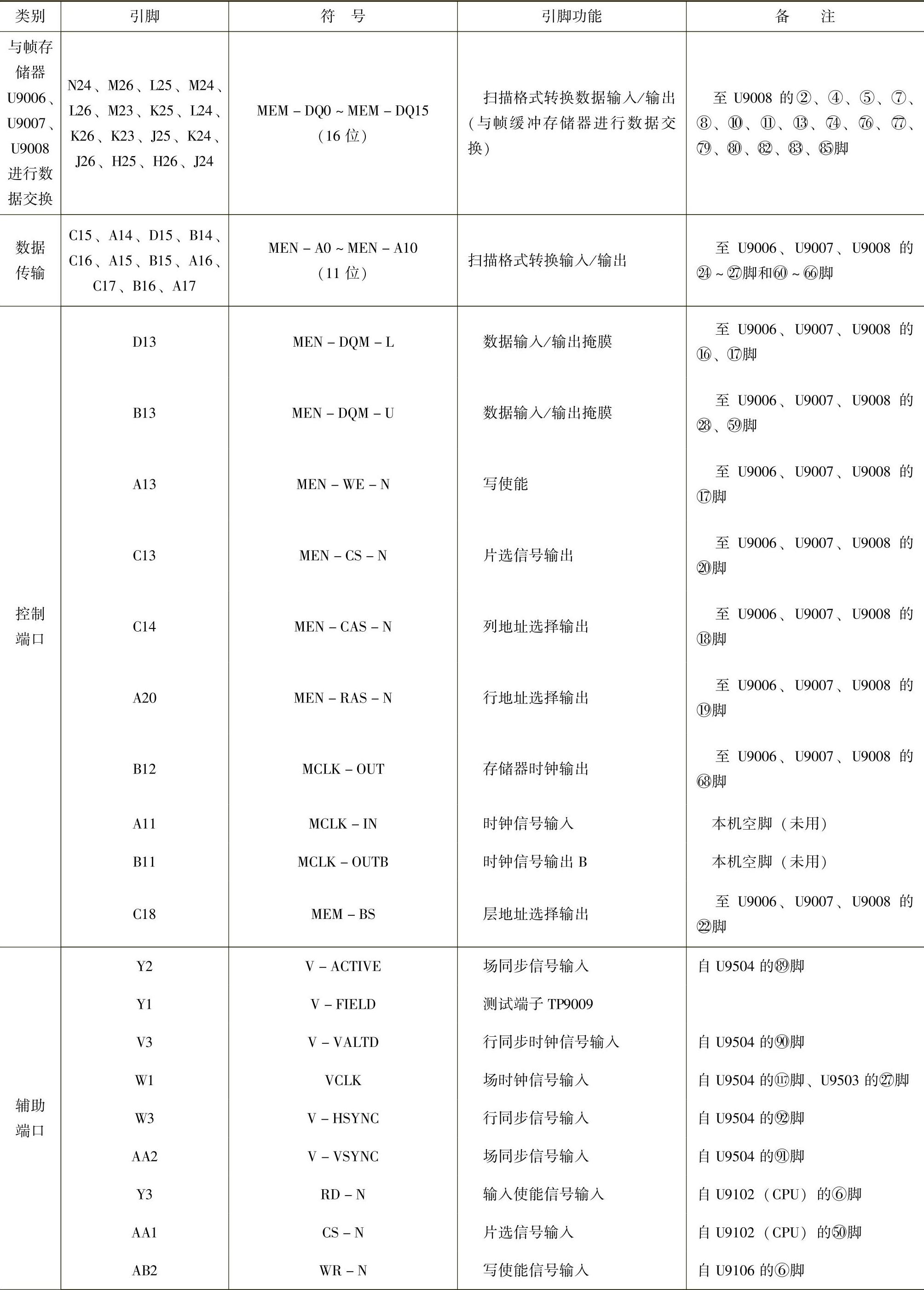

表2-17 REMBRANDT-1引脚功能与作用

（续）

（续）

（续）(www.daowen.com)

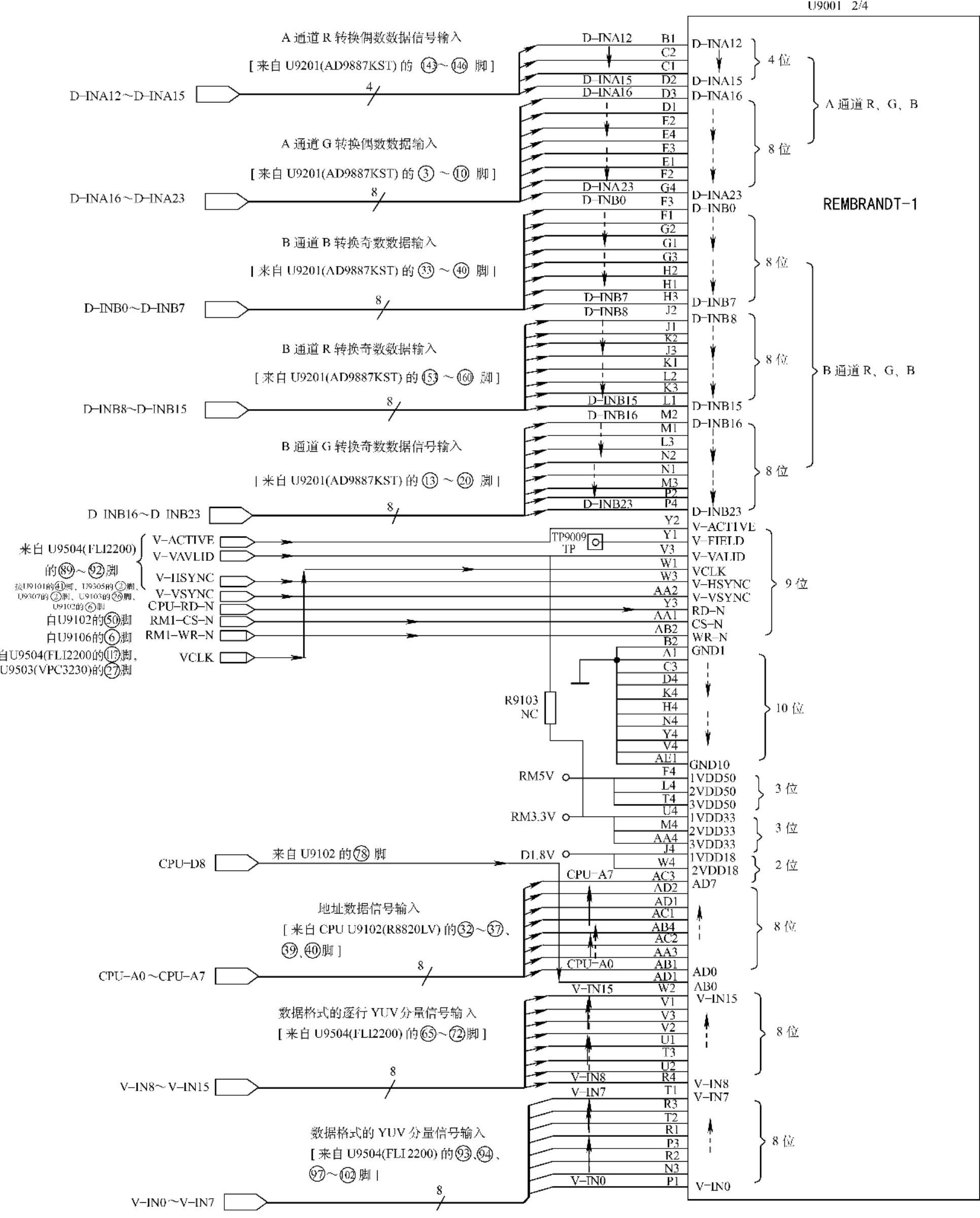

图2-22 REMBRANDT-1应用电路解析与维修（一）

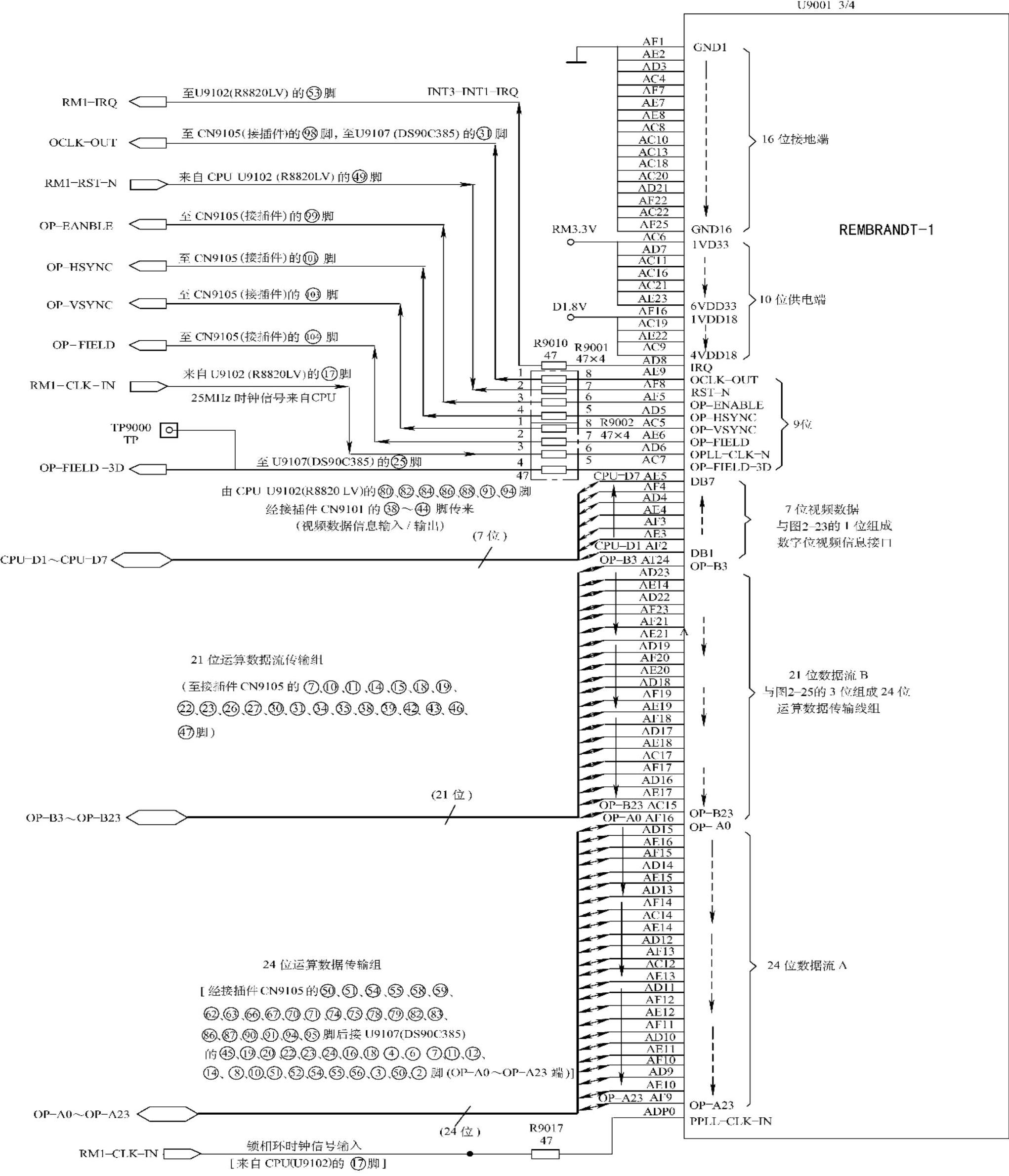

图2-23 REMBRANDT-1应用电路解析与维修（二）

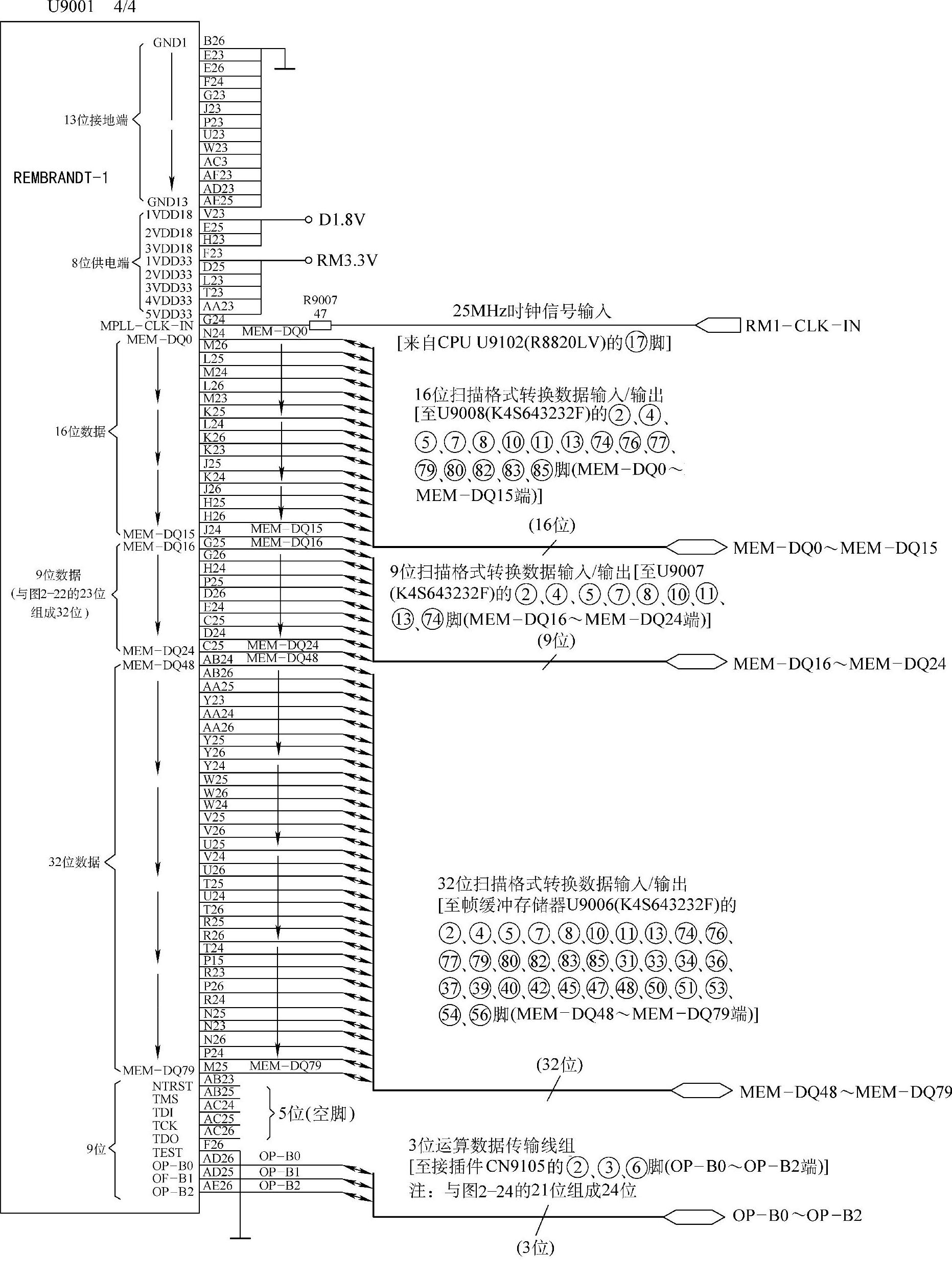

图2-24 REMBRANDT-1应用电路解析与维修（三）

图2-25 REMBRANDT-1应用电路解析与维修（四）
