DS90C385LVDS接收与发送器电路原理详解

时间:2023-06-15 理论教育 版权反馈
【摘要】:DS90C385是LVDS信号接收与发送器电路。它的主要任务和功能是将REMBRANDT-1变换后的基色像素数据信号接收下来,经DS90C385后变为低压差分信号输送至等离子屏内部的LVDS接收器内,在接收器内将接收到的LVDS解调为原本的并行像素数据信号进行显示。为什么REMBRANDT-1输出的信号不直接送往等离子屏而需要送往DS90C385后变为LVDS呢?DS90C385采用56脚封装形式,D3.3V工作电源供电。DS90C385引脚功能或作用见表2-16;应用电路解析与维修见图2-21。表2-16 DS90C385引脚功能或作用

DS90C385LVDS接收与发送器电路原理详解

DS90C385(U9107)是LVDS信号接收与发送器电路。它的主要任务和功能是将REMBRANDT-1(U9001)变换后的基色像素数据信号接收下来,经DS90C385后变为低压差分信号(LVDS)输送至等离子屏内部的LVDS接收器内,在接收器内将接收到的LVDS解调为原本的并行像素数据信号进行显示。

为什么REMBRANDT-1(U9001)输出的信号不直接送往等离子屏而需要送往DS90C385后变为LVDS呢?其主要原因有以下4个:

1)采用LVDS输入方式可以大大降低因某种因素造成的干扰,高档等离子彩电必须有效地限制噪声信号的幅度,以免干扰正常的图像信号,以保证高精度的收视效果。

2)由于在设计上屏时,LVDS对之间互相靠得非常近,LVDS对的两个信号是反极性的,因此它对其他电路形成的干扰会相互抵消,有利于提高整机电路工作的稳定性。

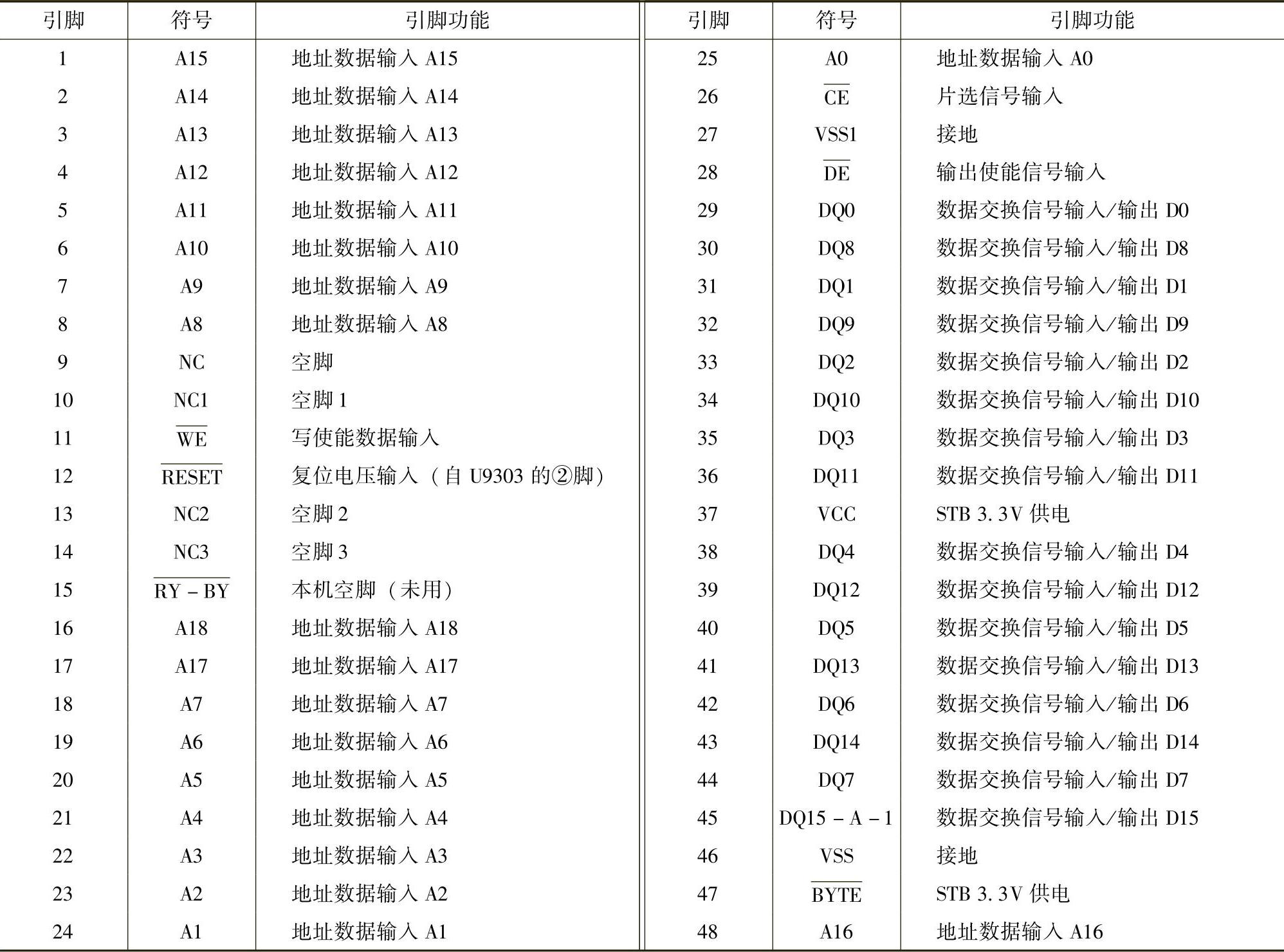

表2-13 M29W160EB引脚功能


表2-14 K6T4016V3C引脚功能

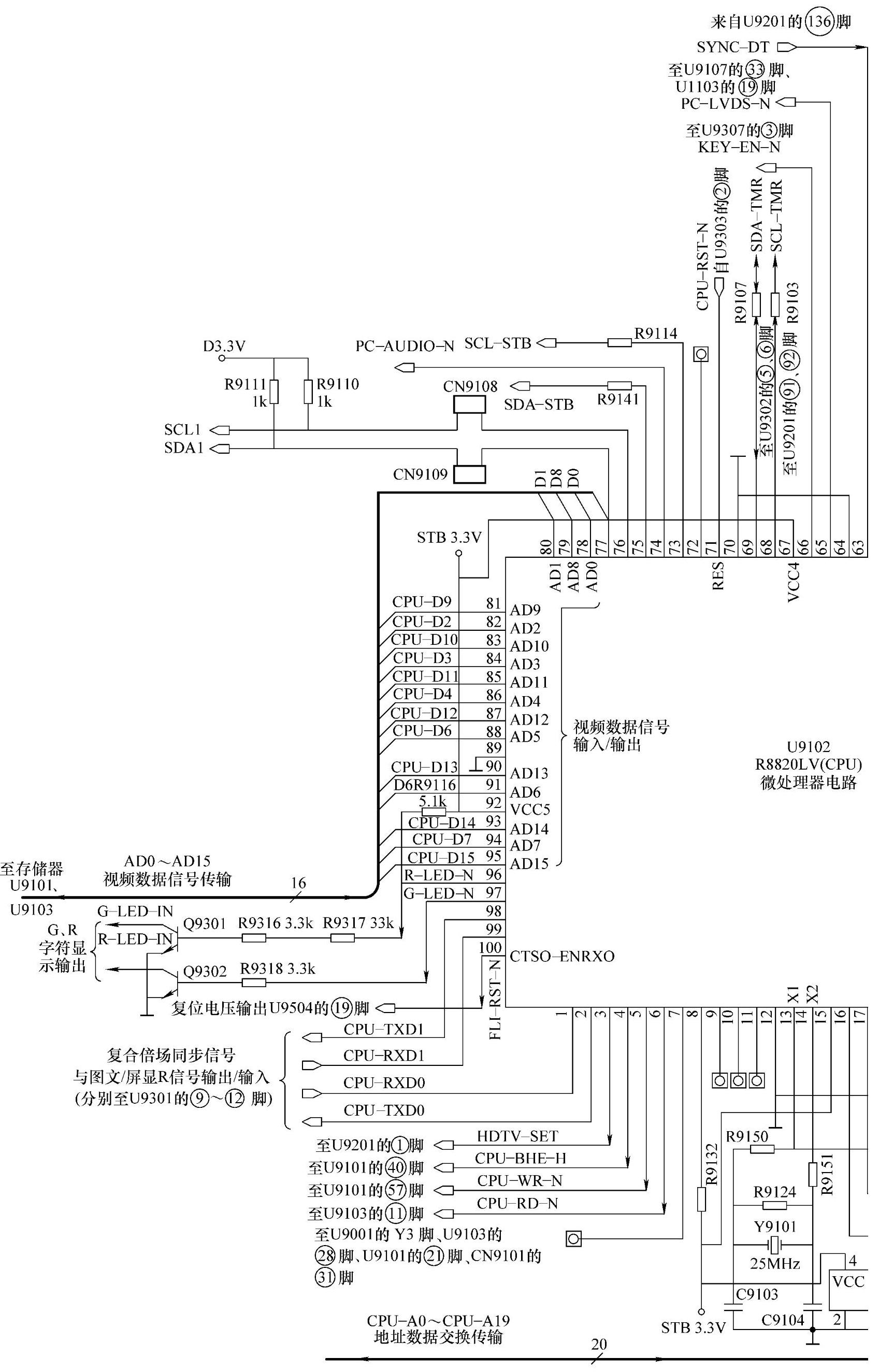

图2-19 R8820LV应用电路解析与维修

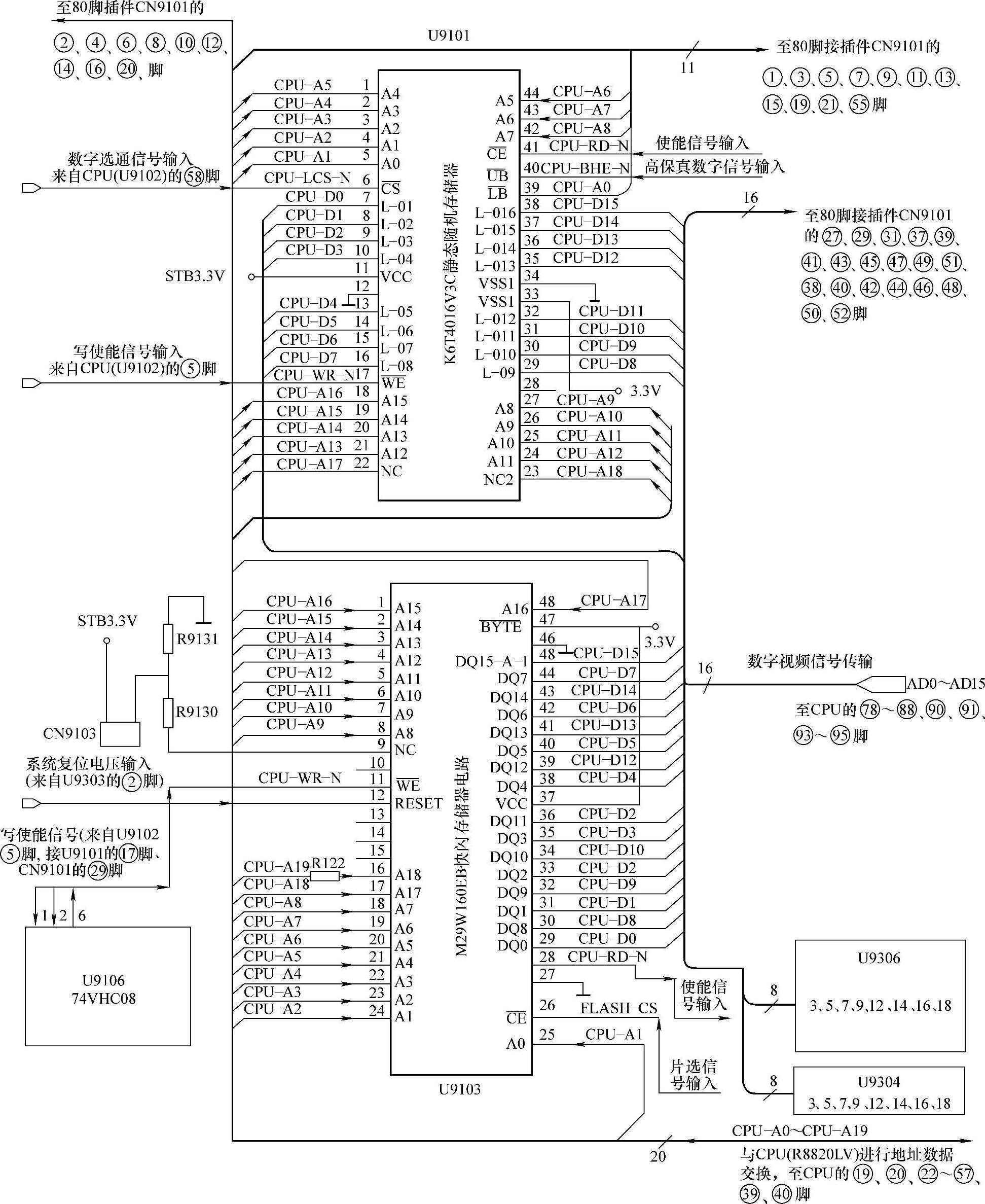

图2-20 M29W160EB应用电路解析与维修图解

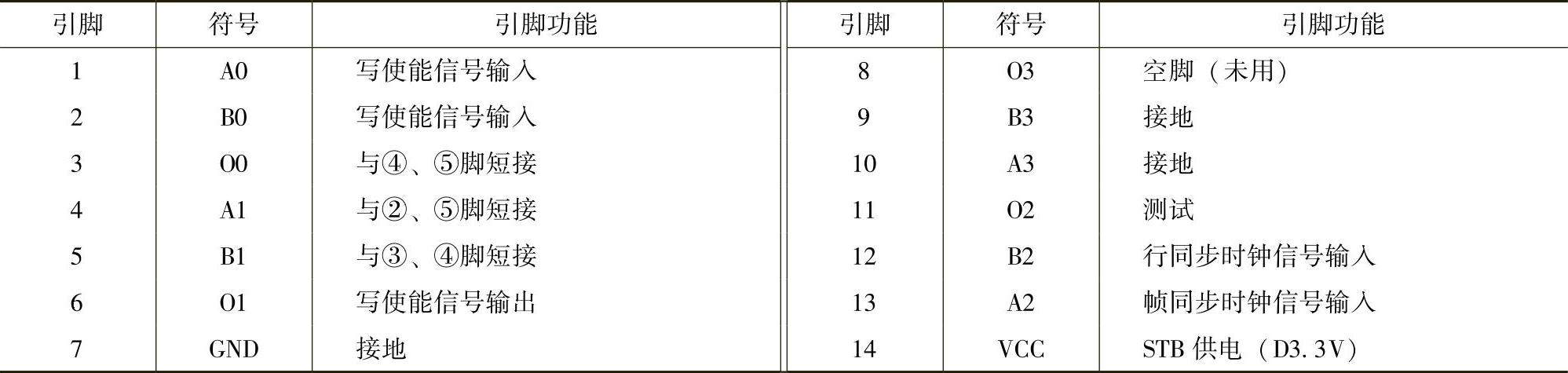

表2-15 74VHC08引脚功能


3)为了适应等离子屏驱动电路的需要,在低分辨率等离子屏或液晶屏时才采用TTL数字基色信号输入,而在XGA分辨率以上的等离子屏或液晶屏时均采用LVDS输入,故必须将数字基色信号转换成LVDS对输入。

4)用此办法可以大大减少上屏的数据线缆数量,因为线缆数量过多较容易出现接触不良等故障隐患,通过DS90C385后,LVDS芯片组可将24位信号和6位控制信号及时钟信号转换为5对LVDS数据和时钟,从而大大减少了数据线缆的数量,电缆线由原来的30根变为现在的10根,用线根数减少了2/3,使电路工作更加稳定和可靠。

DS90C385采用56脚封装形式,D3.3V工作电源供电。DS90C385引脚功能或作用见表2-16;应用电路解析与维修见图2-21。

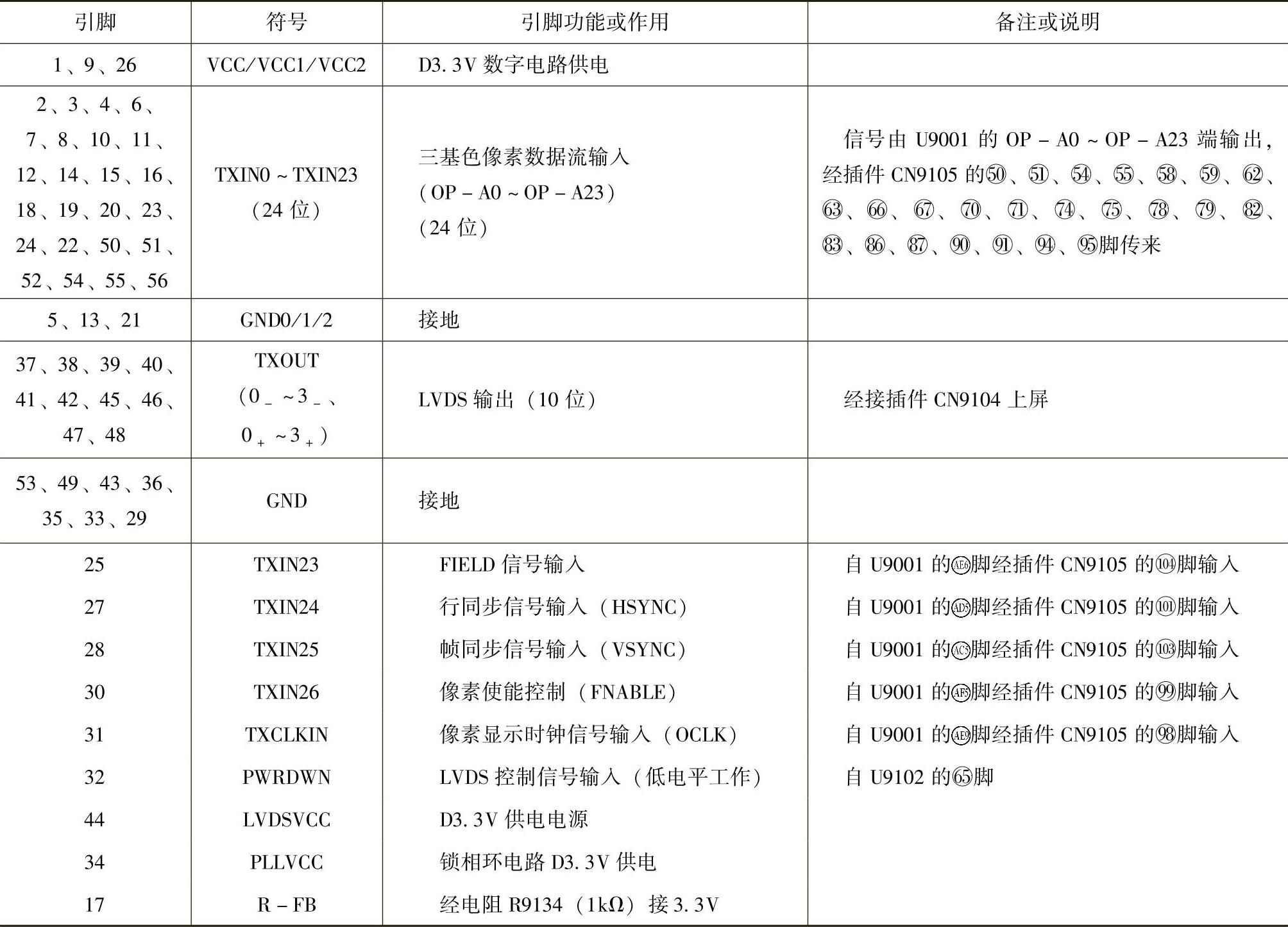

表2-16 DS90C385引脚功能或作用
