R8820LV微处理器电路优化方案

时间:2023-06-15 理论教育 版权反馈
【摘要】:R8820LV除与常规微处理器在特设功能方面相似外,还设置有微处理器控制系统自身复位功能,以及有4位复位电压信号输出端子,该4位复位电压信号分别控制着该机主要集成电路U9001、U9602、U9503和U9504的复位电压输入端,其作用是对各集成电路内存储器进行复位控制。R8820LV采用100脚方形封装形式;3.3V工作电压供电。U9102引脚功能见表2-12;应用电路解析与维修见图2-19。表2-12 R8820LV引脚功能(续)

R8820LV微处理器电路优化方案

R8820LV除与常规微处理器在特设功能方面相似外,还设置有微处理器控制系统自身复位功能,以及有4位复位电压信号输出端子,该4位复位电压信号分别控制着该机主要集成电路U9001(REM-BRANDT-1)、U9602(VPC3230D-C5)、U9503(VPC3230D-C5)和U9504(FLI2200)的复位电压输入端,其作用是对各集成电路内存储器进行复位控制。另外,该CPU设置有16位视频数据信号输入/输出端(AD0~AD15)和20位地址数据输出端(A0~A19),以上数据传输接口与外挂的快闪存储器U9103(M29W160EB)、静态随机存储器U9101(K6T4016V3C)相配合,构成该机的系统控制单元电路。其次,R8820LV设置有三组I2C总线控制功能,分别为(76)、(77)脚的SCL1、SDA1,(73)、(75)脚的SCL-STB、SDA-STB,(68)、(69)脚的SCL-TMR、SDA-TMR。三组总线对整机实施动态I2C总线控制。R8820LV采用100脚方形封装形式;3.3V工作电压供电。以上控制系统的运作情况,通过接插件CN9101、CN9102、CN9103、CN9106、CN9107、CN9108、CN9109等与外电路连接。U9102(R8820LV)引脚功能见表2-12;应用电路解析与维修见图2-19。

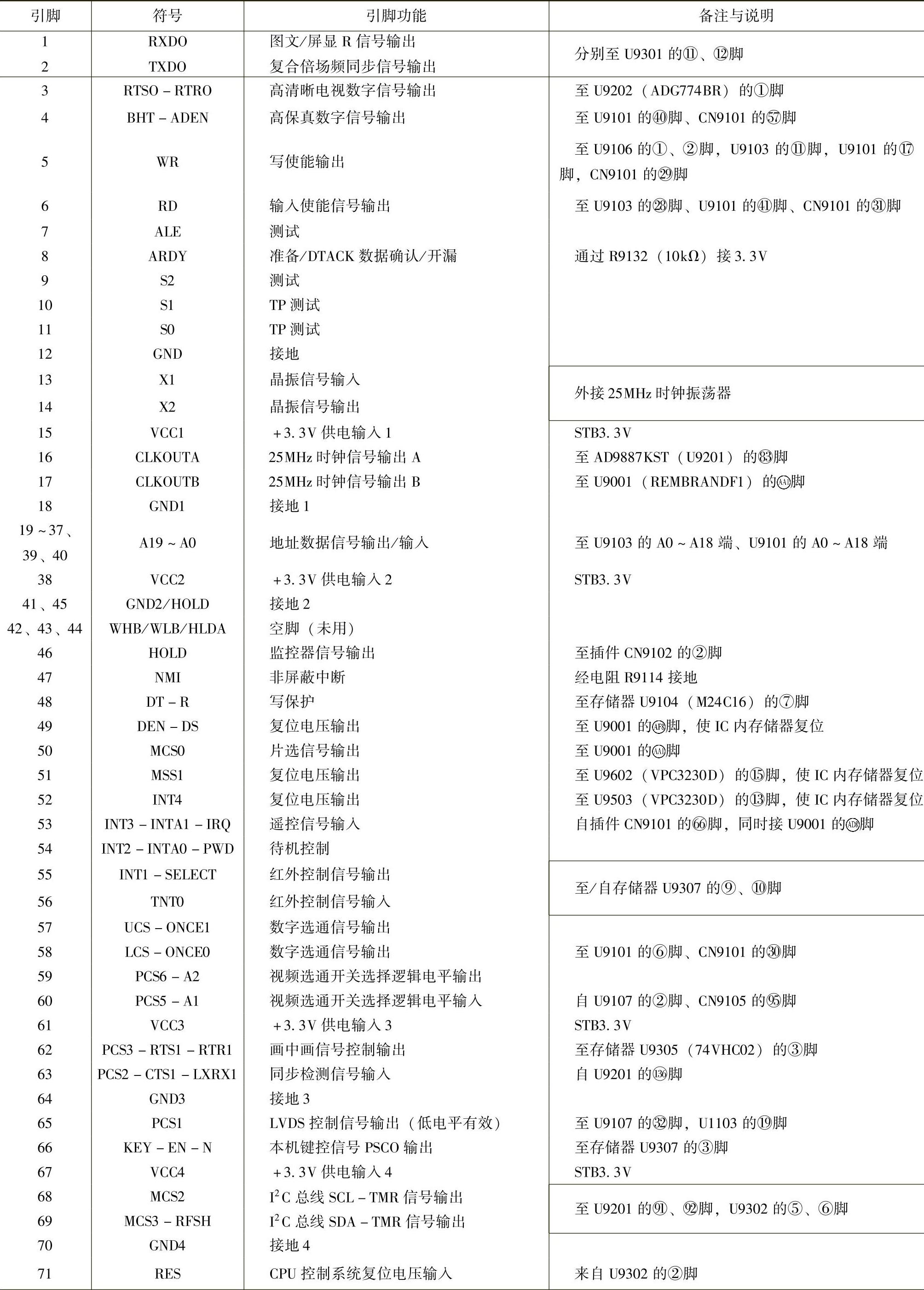

表2-12 R8820LV引脚功能

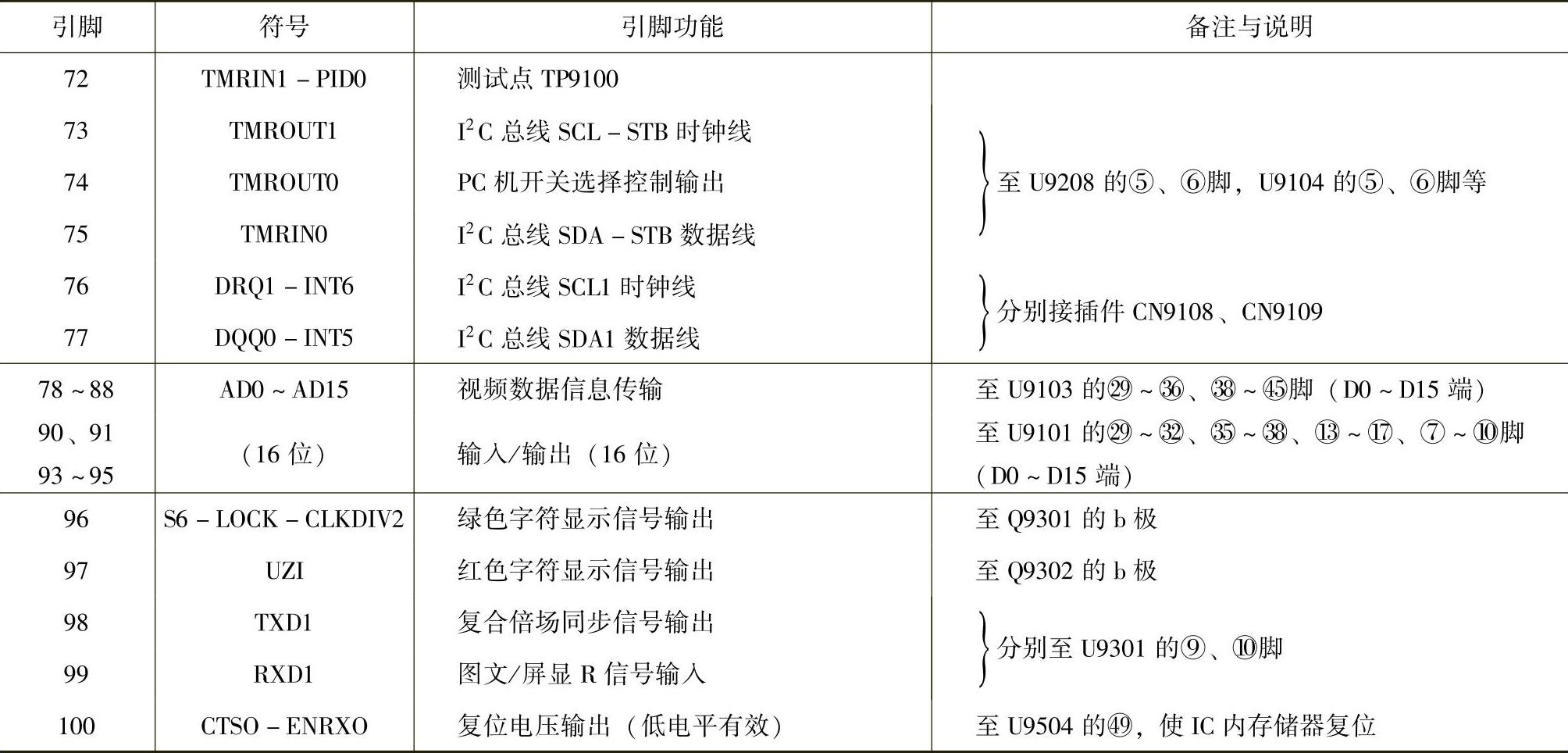

(续)
