K4S643232F/C为SDRAM芯片,其容量为2M×32bit,采用86脚标准TSOPⅡ封装和3.3V供电,输入/输出符合LVTTL电平标准。在平板彩电使用中,可根据需要,采取单片SDRAM芯片(K4S643232F/C)与格式转换电路的SDRAM接口实现无缝连接;也可采取两片SDRAM或三片SDRAM并联连接,构成2M×64bit结构或2M×96bit结构,以增大RAM容量供图像数据处理及帧数据缓冲使用。本机在格式转换电路FLI2200(U9504)外围采用单片SDRAM并接形式的连接方法。K4S643232F/C应用电路与解析维修见图2-12、图2-13和图2-10。本机采用了四块SDRAM芯片(U9501、U9006、U9007、U9008),其中在扫描格式转换电路外挂了一块;在双通道图像处理与格式转换电路REMBRAND-1(U9001)外挂接了三块SDRAM芯片,引脚功能均相同,只是在应用上有所差异。下面以U9501为例,详述其引脚功能与相关检测数据,见表2-8。

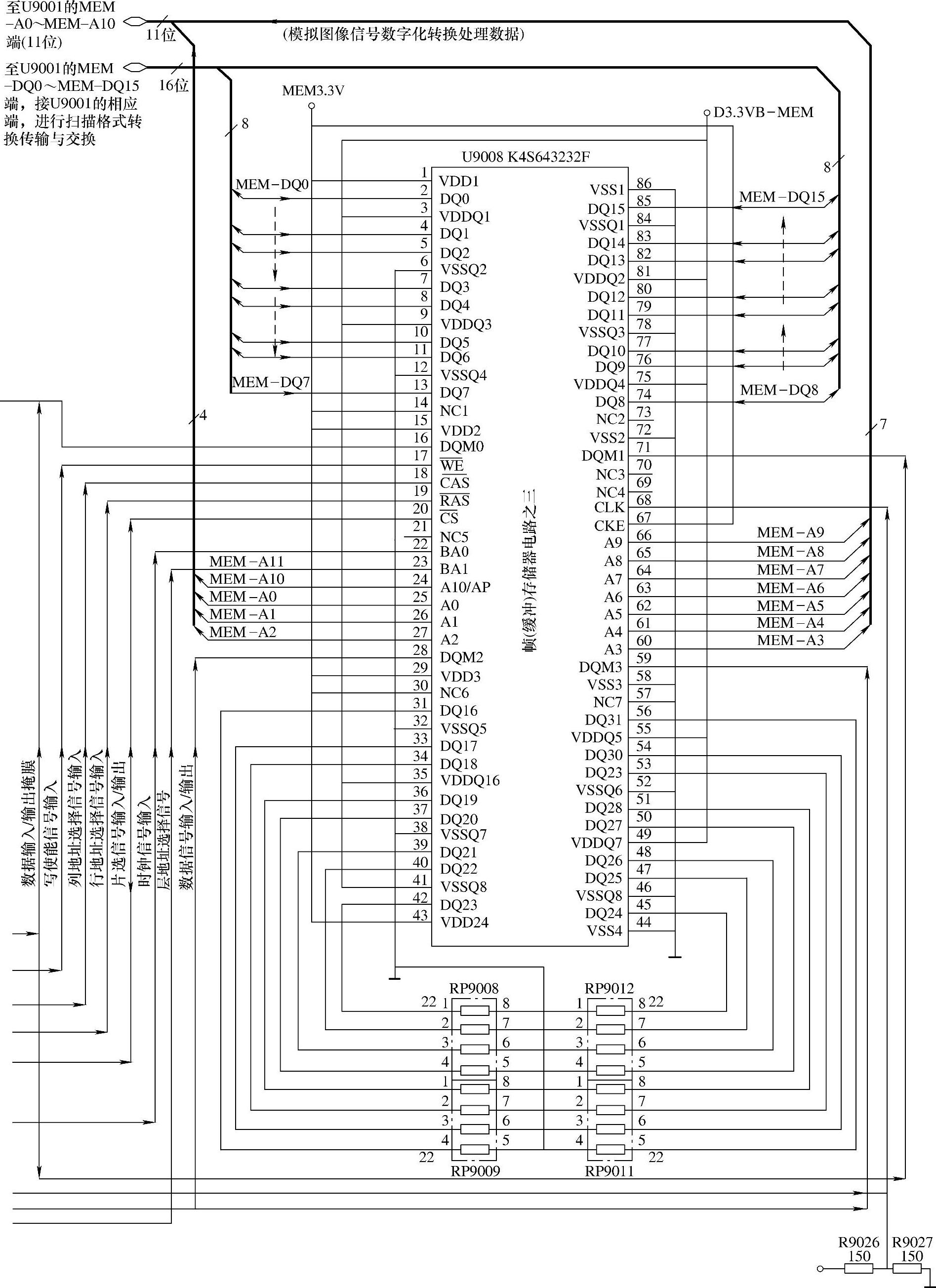

图2-12 K4S643232F/C应用电路与解析维修(一)
(www.daowen.com)

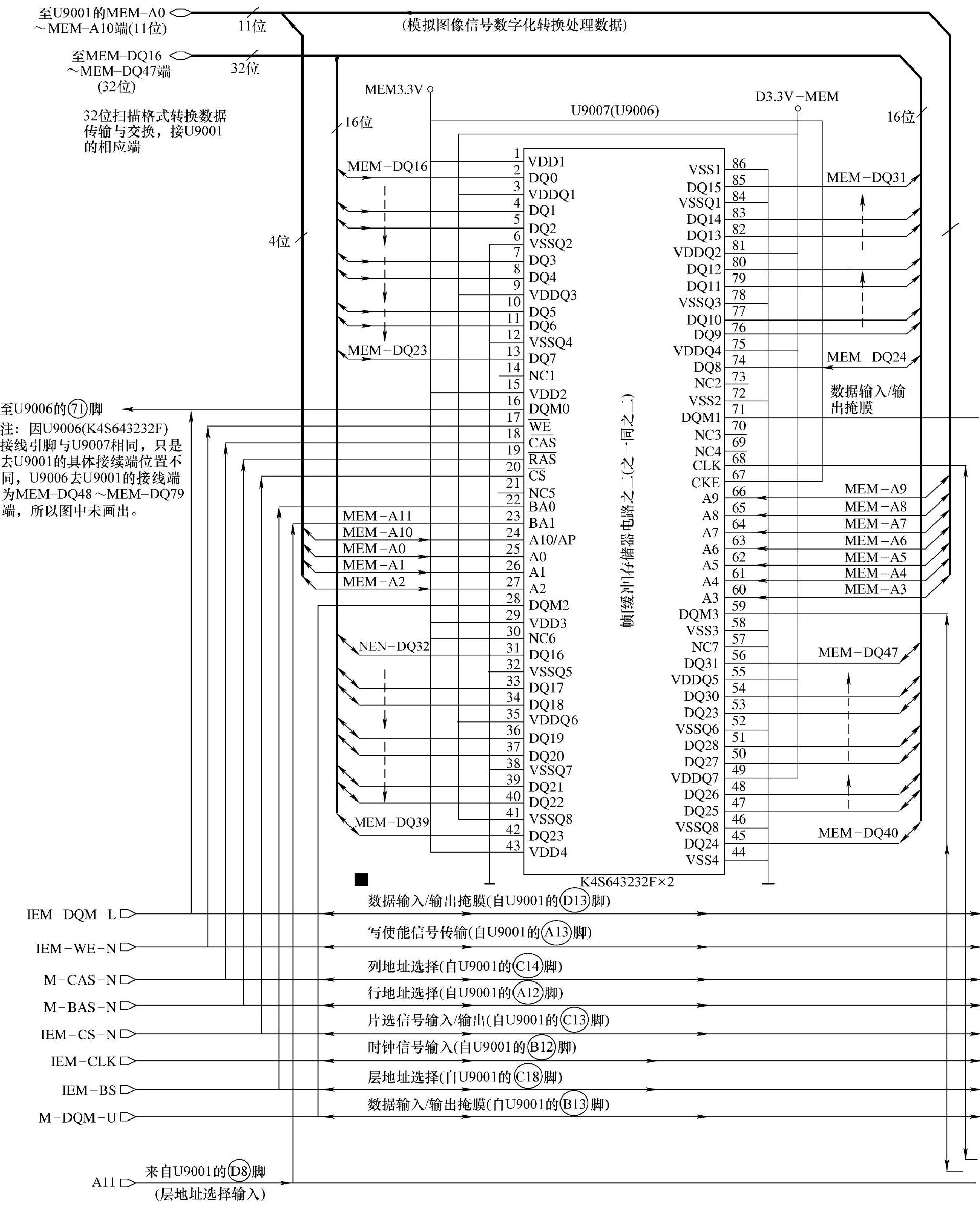

图2-13 K4S643232F/C应用电路与解析维修(二)

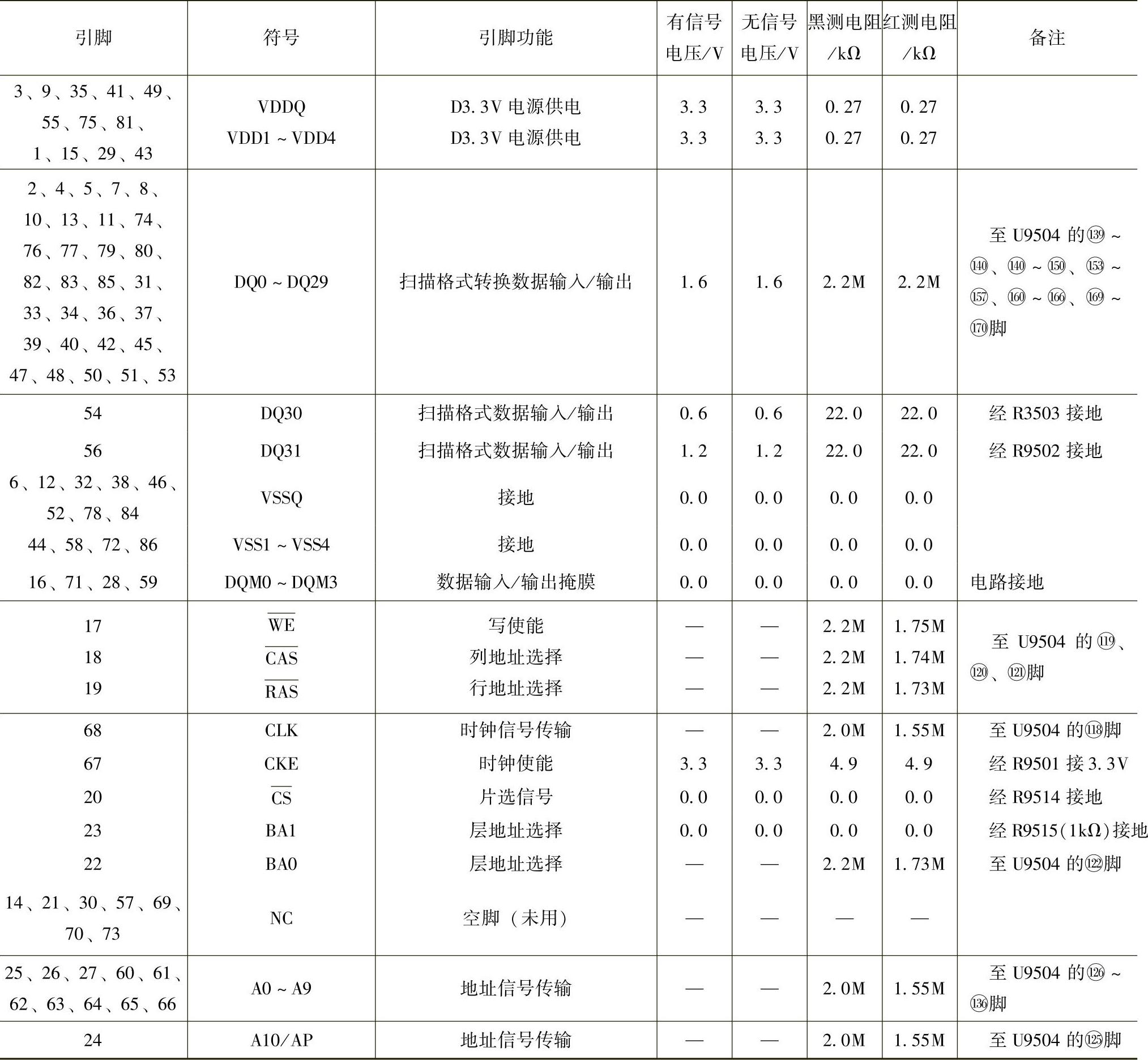

表2-8 K4S643232F/C引脚功能与相关检测数据
