UPD64083GF-3BA是一种新型NTSC制3D梳状数字式滤波器电路。TEA6425D的(19)脚输出的NT-SC制视频全电视信号经射随器Q1000(KSC1623)射随放大后,送至由Q9710、LF9700、Q9712等组成的同步分离及整形电路,经处理后分为两路输送至U9700(UPD64083GF-3BA),其中的一路色同步信号从Q9709的发射极输出,经Q9706、Q9704、Q9703、Q9705送至U9700的(76)脚;另一路从Q9712(KSA1182)的发射极输出视频信号,经C9713(10μF/16V)耦合至U9700的(88)脚,在(59)、(60)脚I2C总线的控制下,与(57)脚输入的复位控制信号和(47)、(48)脚接20MHz时钟振荡电路相配合,完成一系列的信号处理和分离过程。经分离后的Y信号从U9700的(84)脚输出,由射随器Q9713、Q9711放大、电子滤波器LF9702滤除高频数字干扰信号后,送至A-D转换电路U1002(TEA6425D)的⑥脚;C信号从U9700的(83)脚输出,经Q9708、Q9707射随放大、电子滤波器LF9701滤波后,送至U1002的⑤脚。UPD64083GF-3BA引脚功能及工作电压数据见表2-4;应用电路解析与维修见图2-4。

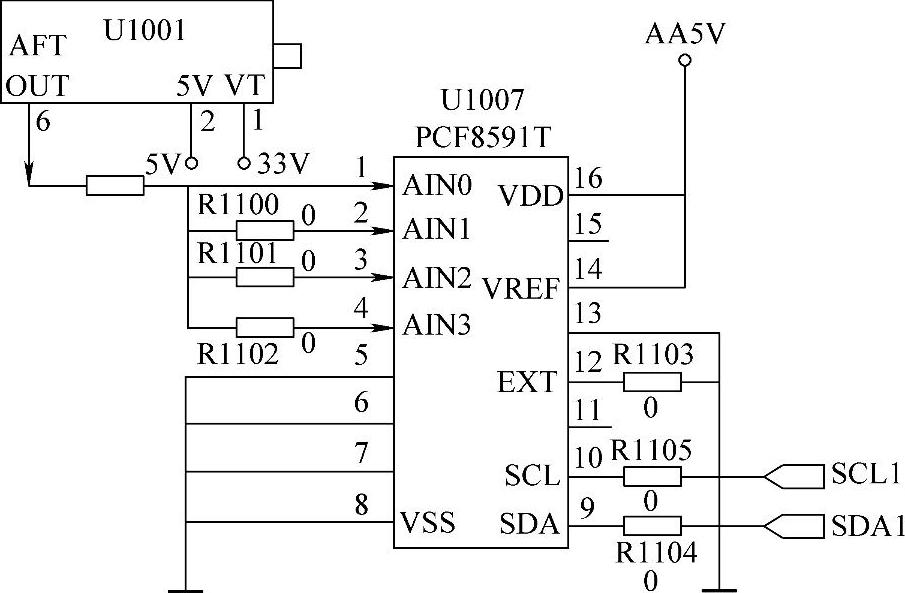

图2-3 PCF8591T应用电路

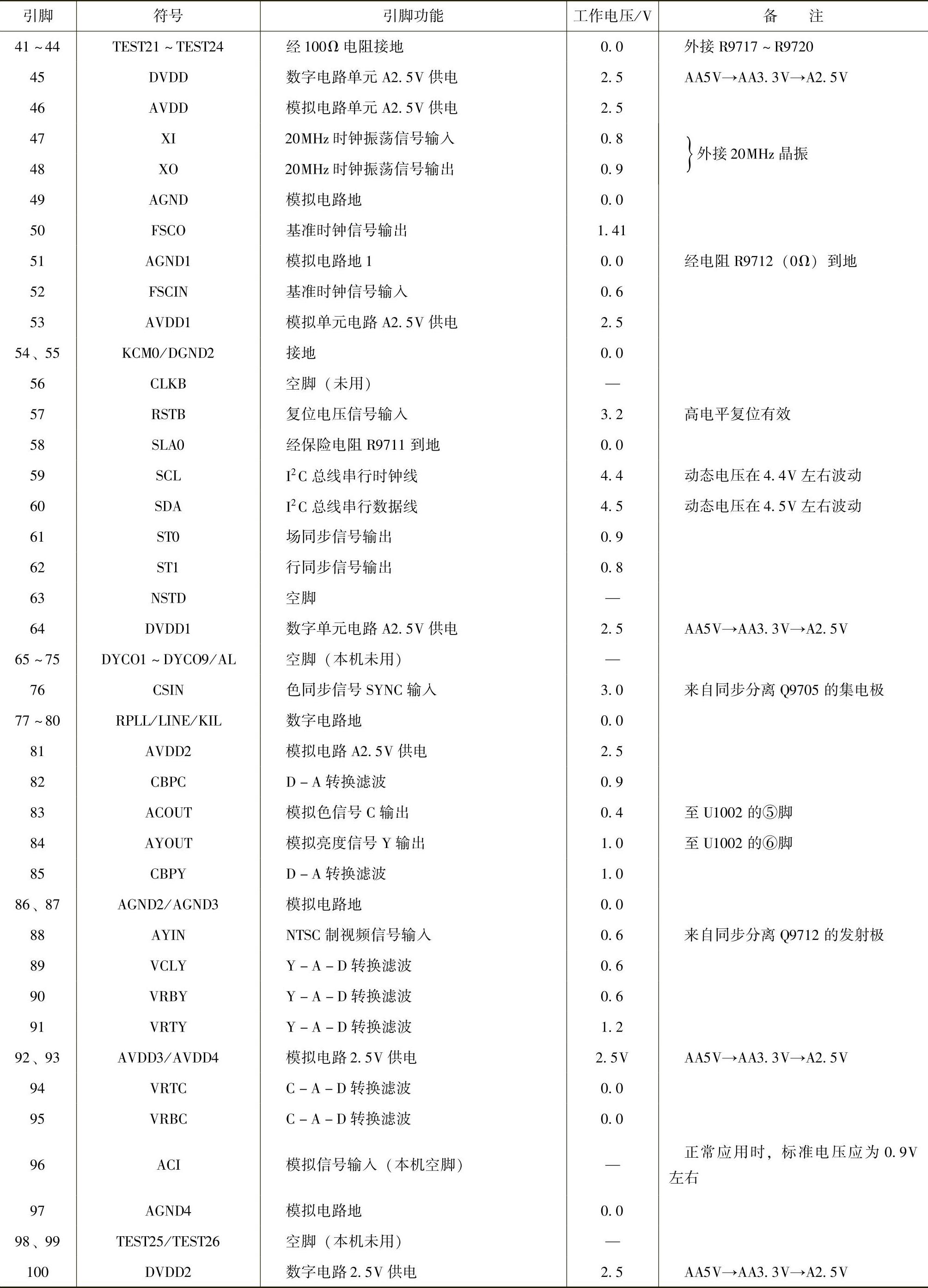

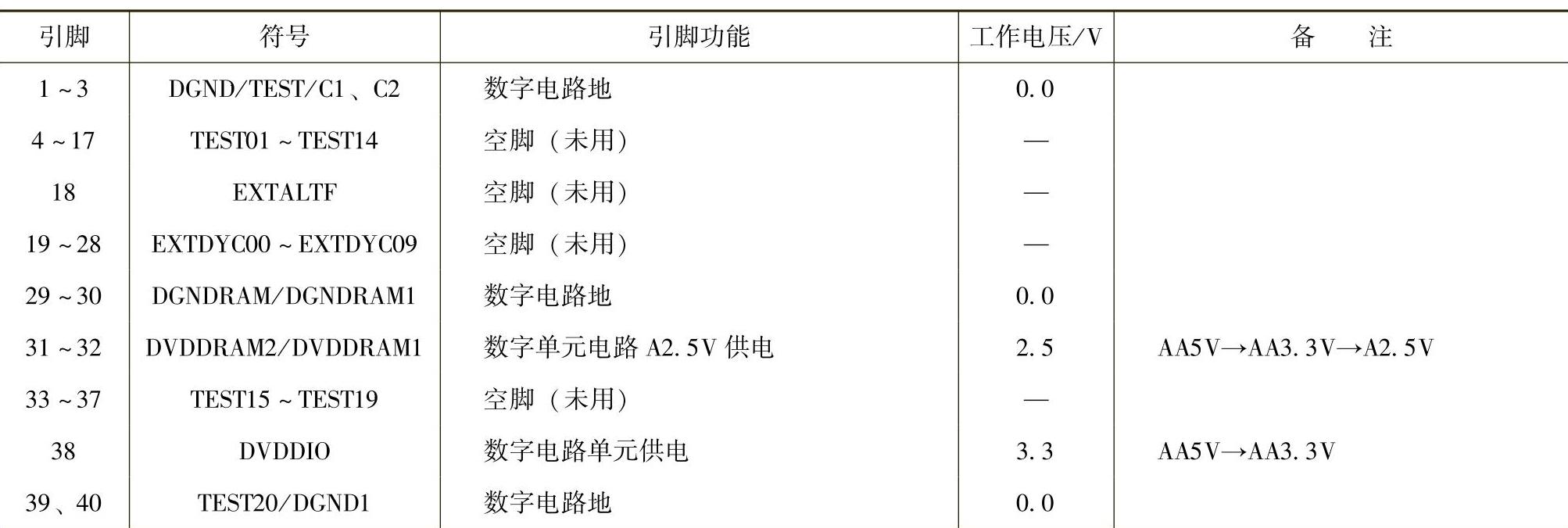

表2-4 UPD64083GF-3BA引脚功能及工作电压数据
(www.daowen.com)
(续)

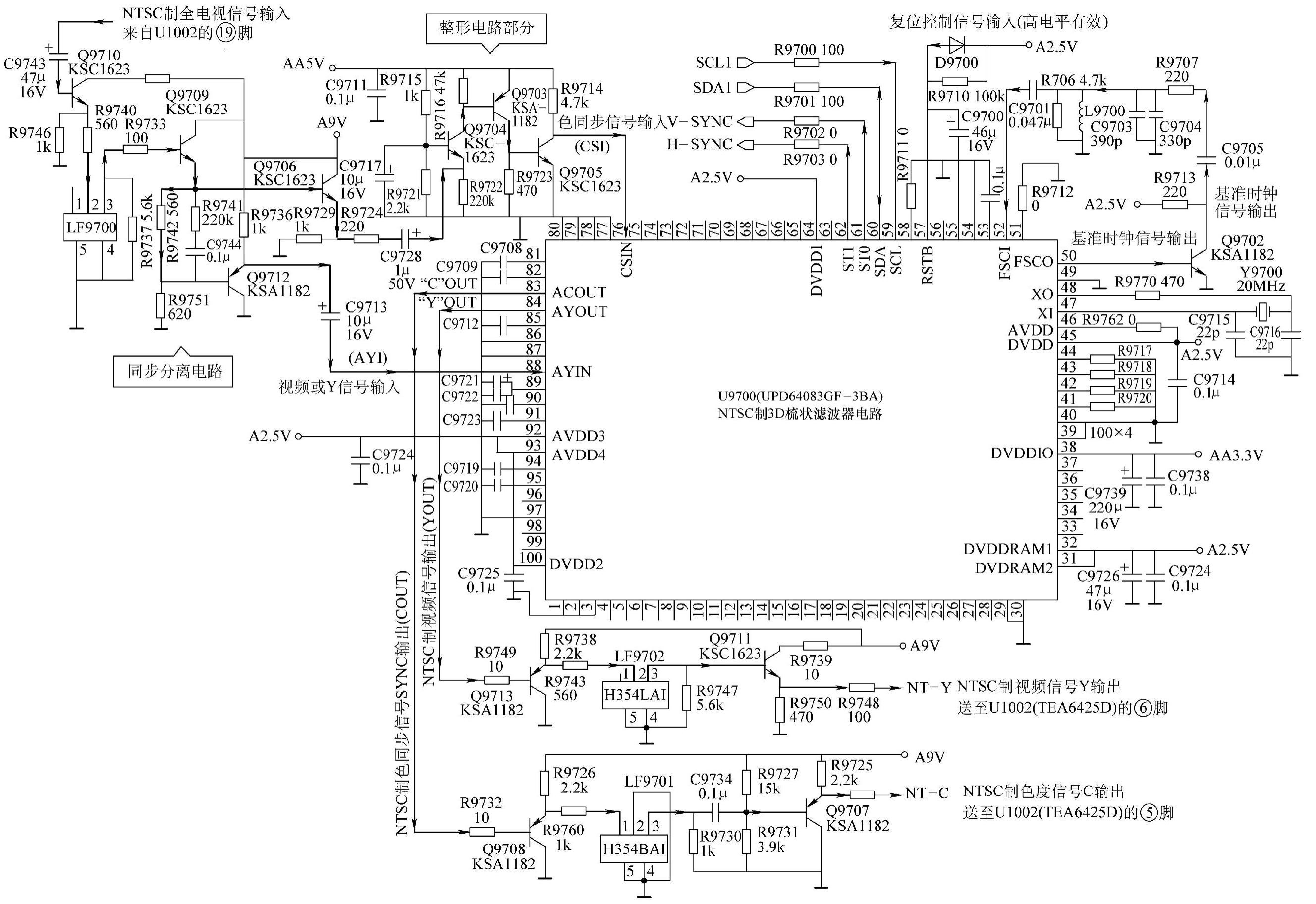

图2-4 UPD64083GF-3BA应用电路解析与维修
