微处理器(CPU)及其控制系统电路的解读方法

平板彩电中,CPU及其控制系统电路相对而言也要复杂一些,其主要原因是该控制系统控制的项目和内容要比普通彩电多,且有些控制功能在普通彩电中是没有的,这就给我们学习解读与维修增加了难度,但是任何再复杂的东西总是有其特定的特点和规律可寻,只要掌握了技巧,解读与维修也是办得到的。

在平板彩电中,微处理器及其控制系统有由独立的CPU与相关存储器组成的控制系统,也有由非独立的超级芯片(CPU+信号处理)和相关存储器组成的控制系统;有时有的机器还采用主、从式的控制方式。但不管采用哪一种组合形式或构成方式,对于控制微处理器而言,通常使通用的控制功能、必备的微处理器正常工作的前提条件是不可或缺的,比如待机供电STB、时钟振荡电路、复位电路、I2C总线控制功能等。以上四条是现代CPU必备的前提工作条件。常规的控制功能通常除应具备I2C总线外,还应具有用户存储器、快闪(FLASH)存储器、地址数据存储器、本机键控电路、遥控信号指令接收电路、开/待机控制(STANDBY)电路或电源开/关(POWER ON/OFF)电路、LED驱动控制(LED-RED)电路、静音(MUTE)控制电路等。当然,实际的CPU及其控制系统远不止我们上面所提的内容和项目,各种机型由于所需控制项目的差异略有区别。但从控制基本原理上讲,平板彩电CPU及其控制系统的解读,完全可以延用或参照普通彩电CPU及其控制系统的解读方法进行,只是我们对一些比较生疏的控制功能需要不断学习和积累经验罢了。

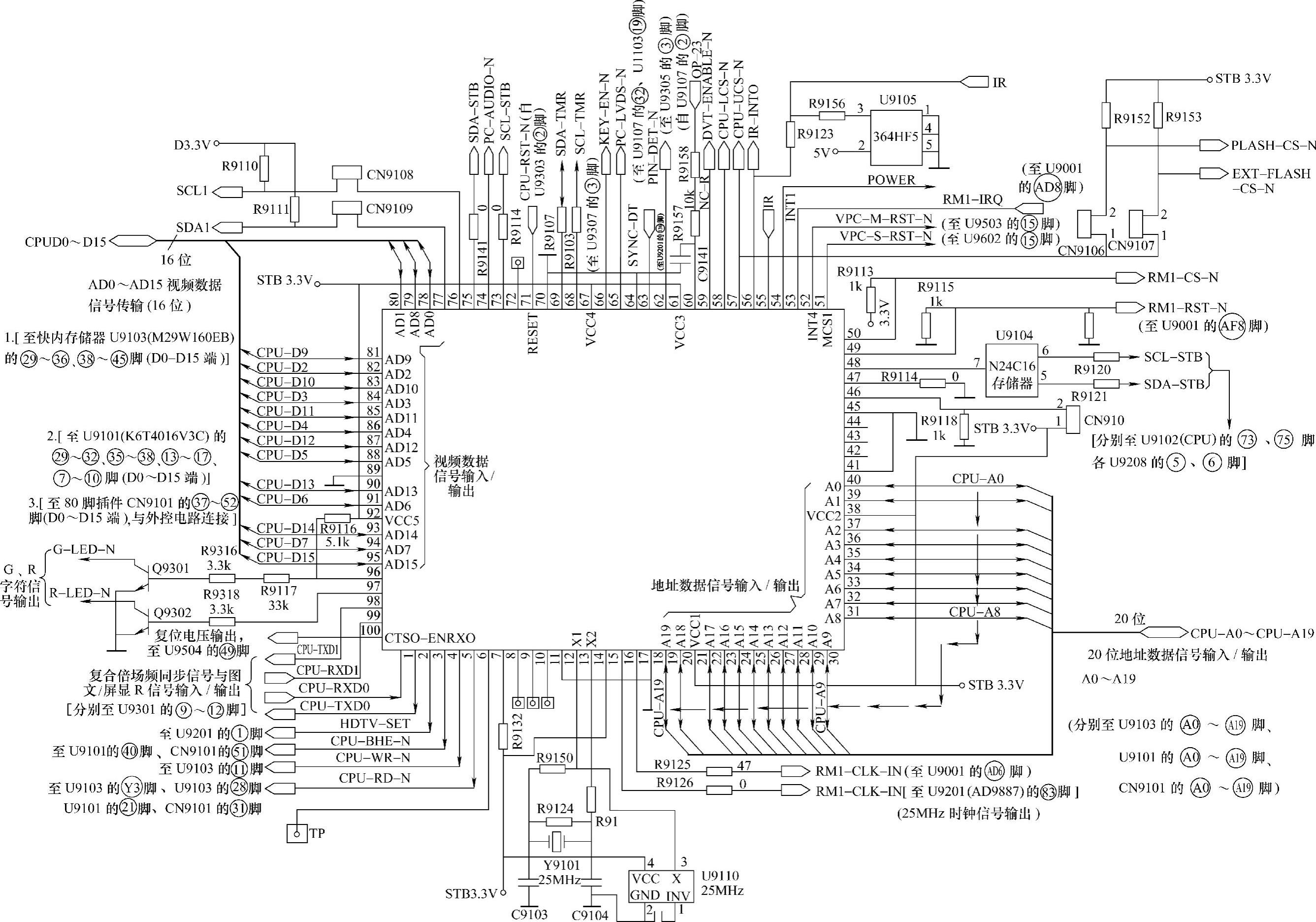

图1-35为海尔P42S6A-C1豪华型等离子彩电的R8820LV微处理器应用电路。解读时,第一步先查找CPU正常工作的四个前提条件,即STB(待机)供电端口及电路、时钟振荡电路及引脚、I2C总线控制端及电路、复位(RESET)端及复位电路。第二步,查找以CPU为中心,并配合CPU工作的外挂存储器,即用户存储器U9104及电路、静态随机存储器U9101及电路(见图1-36)、快闪存储器U9103及电路(见图1-37)。第三步,查找重点功能控制脚及外围电路,即常用的功能控制端口。经过以上三步,不难发现,剩下的引脚就不多了,再除去主控芯片的接地、其他供电和空脚,余下的控制脚功能便更少,只要稍加分析并参照标注符号或字母,便可顺利解读了。在解读中,若确实对标注字母或符号不熟悉或不知其所代表意义,可参考相关图书进行破解。还可以顺着CPU控制脚向外围查去,一直查至该功能脚所控制的其他外围功能电路端,即可搞清其控制功能。


图1-35 海尔P42S6A-C1豪华型等离子彩电的R8820LV微处理器应用电路解析与维修图解

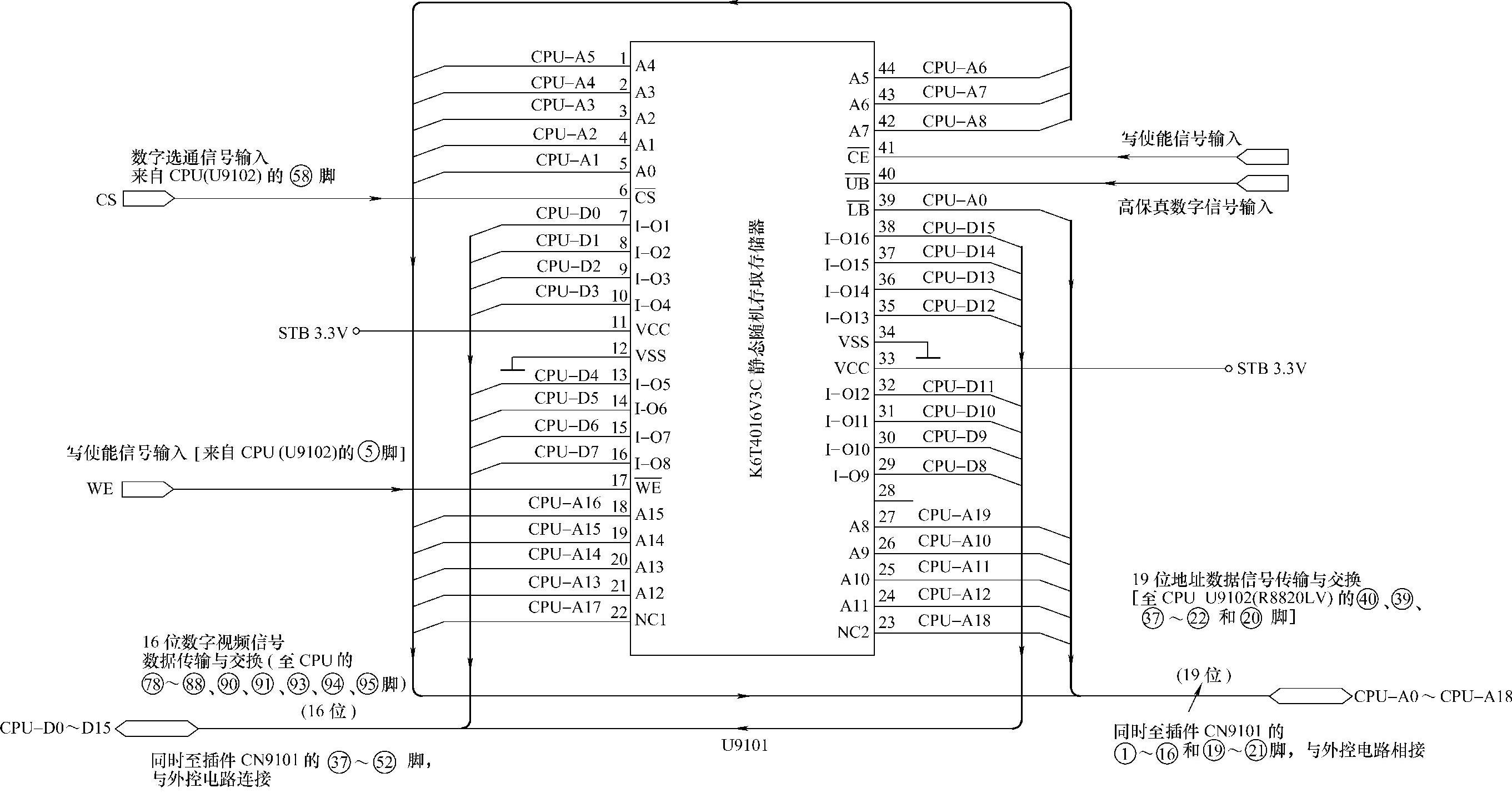

图1-36 海尔P42S6A-C1豪华型等离子彩电的K6T4016V3C存储器应用电路解析与维修图解(www.daowen.com)


图1-37 海尔P42S6A-C1豪华型等离子彩电的M29W160EB CPU外挂快闪存储器应用电路解析与维修图解


图1-38 海尔PW113机心液晶彩电的CPU部分及其控制系统的控制机理与流程图

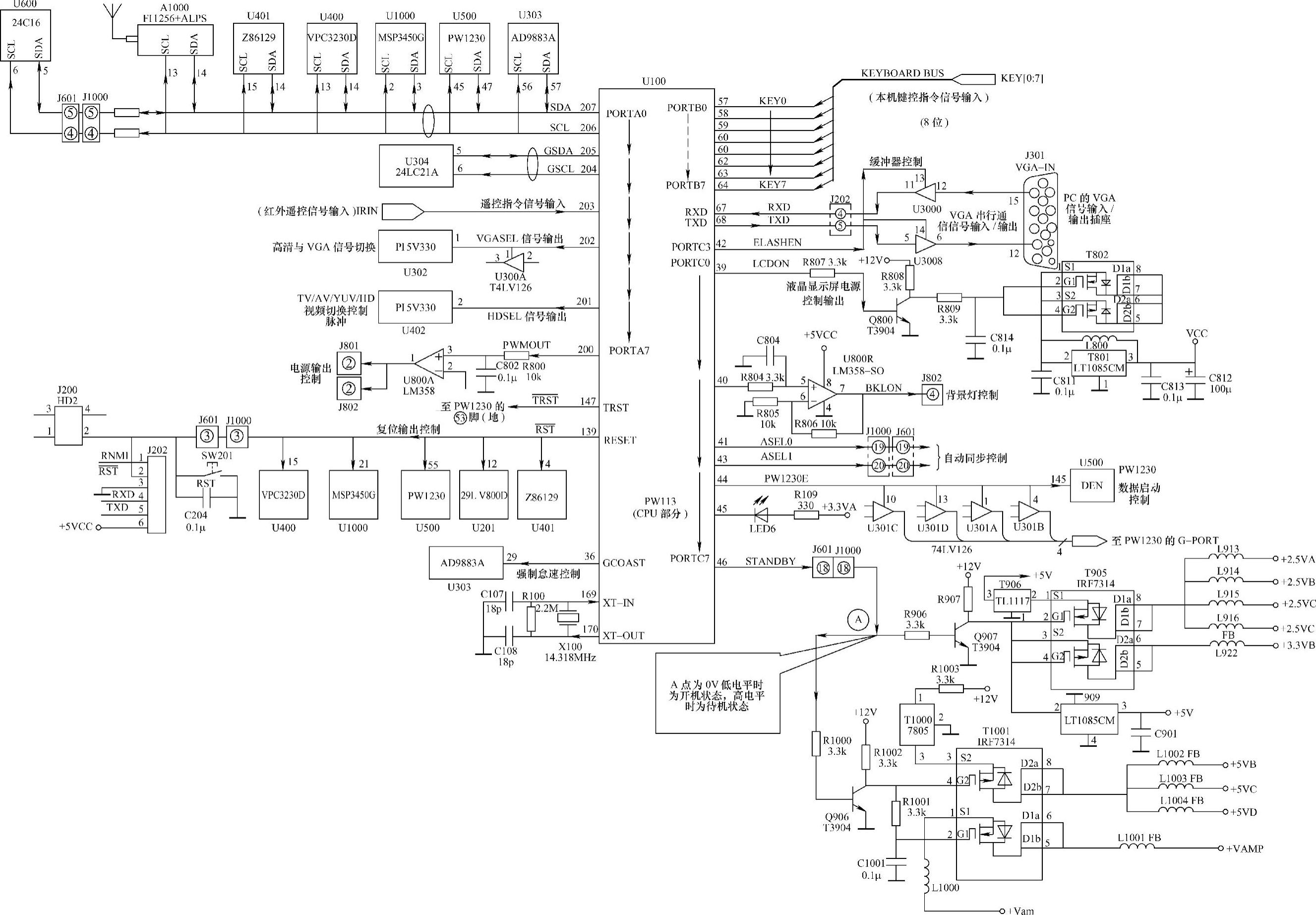

图1-38是海尔PW113机心液晶彩电的CPU部分及其控制系统的控制机理与流程图,是笔者经解读后绘出的整机控制机理图解,不难发现,我们在对控制部分解读的基础上,便可以自行绘出控制流程,这样便可以很方便地根据其控制机理进行分析和维修了。

总之,通过本节对平板彩电解读的介绍,便可总体上搞清楚平板彩电原理图可分为四大电路,即电源供电电路、视频信号电路、音频(伴音)信号电路、CPU及其控制系统电路。
