音频（伴音）信号电路的解读与视频（图像）和CPU及其控制电路相比要简单得多。从目前各品牌平板彩电、数字高清彩电的音频电路组成与结构情况看，绝大部分彩电的高端产品均以MSP34××系列多制式音频信号处理集成电路为核心，并根据需要适当配以前置放大与功率放大电路组成。目前MSP34××系列多制式音频信号处理集成电路的同类型号有20多种，其中52脚塑封形式的有MSP3410D、MSP3410D-CS、MSP3415D、MSP3415D-A1、MSP3463G等；64脚塑封形式的有MSP3410D、MSP3410、MSP3410D-PP-B4、MSP3411G、MSP3411G-FH-A2、MSP3463G等；68脚塑封形式的有MSP3410、MSP3410B、MSP3410B-F7等；80脚塑封形式的有MSP3410G、MSP3415G、MSP3440G、MSP3450G、MSP3480G等。以上电路是各类平板彩电、CRT数字高清彩电应用在音频信号处理电路的主体芯片，它们之间有很多相同或相似之处，可谓大同小异。因此，只要我们对其中某一款比较了解或熟悉，就很容易解读由MSP34××构成的各类音频信号处理电路了。

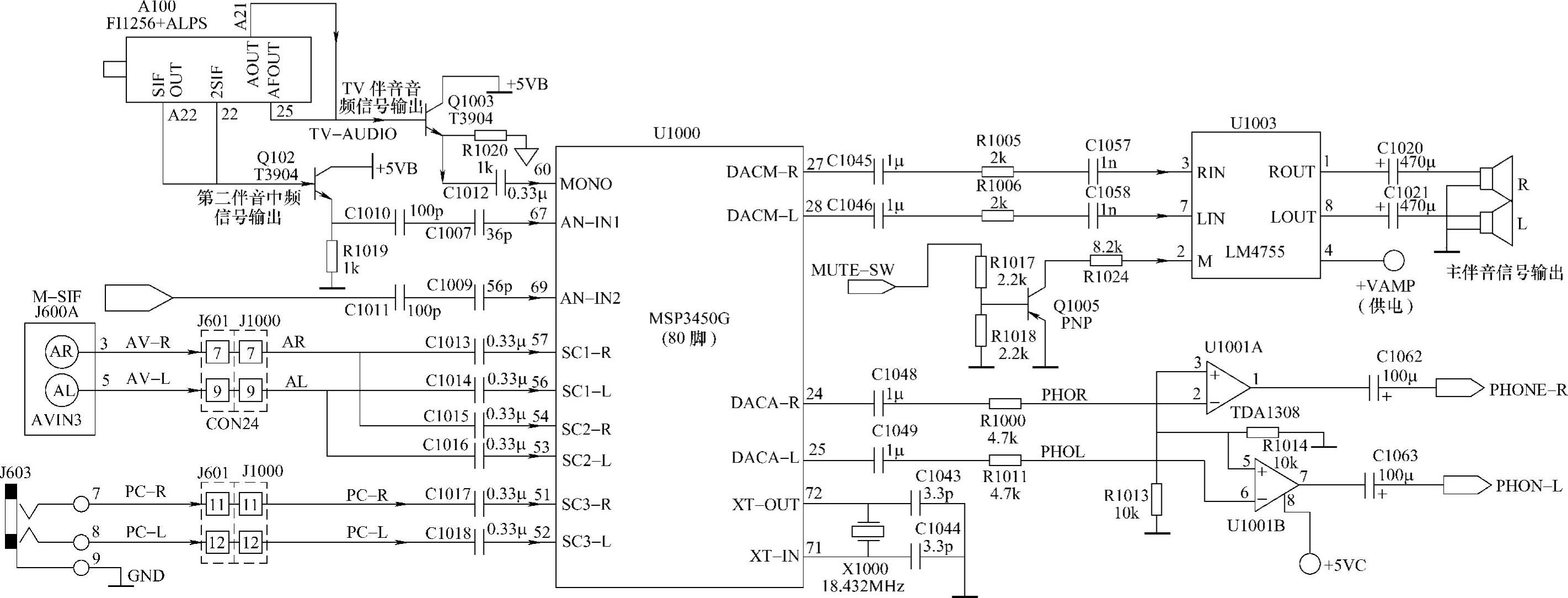

图1-34为由MSP3450G组成的海尔PW113机心平板彩电的音频信号流程图。音频电路的解读方法，通常主要是根据引脚所标注的英文字母（符号），先查找到输入信号，看输入信号有几路输入，都输入的是哪一类伴音信号；然后再查找输出端，看输出端有几路输出。通常主伴音信号与耳机伴音输出是必不可少的，其他输出根据需要决定。

图1-33 康佳LC-TM1708P液晶彩电上屏信号形成电路与接口电路

图1-34 海尔PW113机心平板彩电的音频信号流程图(www.daowen.com)

在音频信号输入方向，有的彩电设置的各类音频输入较多一些，因此在输入方一定要设置有相应的开关转换电路和接插件，这一点只要我们根据所标符号进一步顺着电路向前查，便可很方便地走通信号输入电路。在主伴音芯片输出方，功率放大电路必不可少，有些彩电在主芯片输出与伴音功放电路输入端的中间部位，增设有音效处理电路或前置放大电路，但由于音频（伴音）电路都比较简单，所以解读并不困难，解读方法和普通彩电相同或类似。

对音频（伴音）电路的解读，除需重点解读输入/输出电路外，对主芯片而言，还应特别关注主芯片的时钟振荡电路、I²C总线控制电路、复位脚外围电路，因为以上相关电路正常与否，与主芯片能否正常工作有直接关联。

对音频（伴音）电路的检修，通常是由后向前逐级打通信号电路、其方法是先测量电源供电是否正常，再从输入端注入人体感应信号看信号是否能放大通过，其方法与检修普通彩电音频电路和音频设备相同。

音频信号处理电路有独立的音频信号处理电路，也有非独立的音频信号处理电路，这种非独立的音频信号处理电路较多体现在新型二合一超级芯片所组成的平板彩电中，如飞利浦LC4.9AAA机心平板彩电（见图3-3），由图可见，这种非独立型音频信号处理电路与前者的主要区别是将伴音中频混频、解调、标准立体声译码、音频选择、A-D、D-A转换电路以及音量控制、高低音特性控制调整电路等均集成在超级芯片内。超级芯片输出端输出的是纯伴音信号，输出后的音频信号放大与处理和普通彩电类似。

非独立型音频信号的解读显得较复杂一些，但解读方法与独立型音频信号处理电路并无多大差异，只要有耐心和严谨的学习精神，解读也并非难事。
