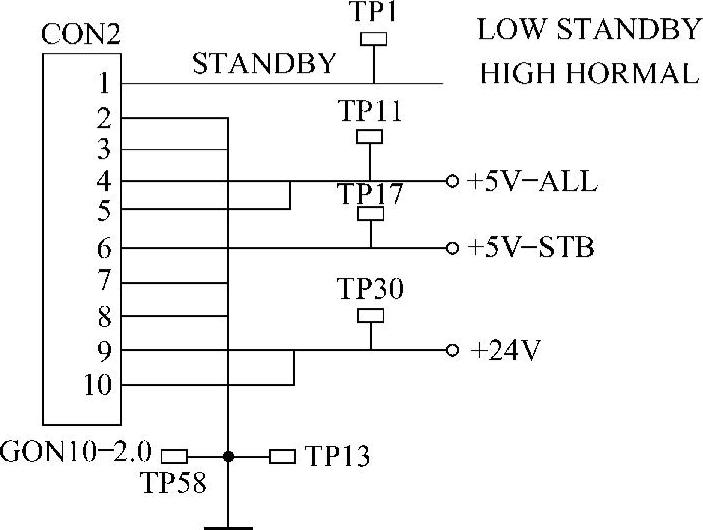

主板通常称为信号处理板或数字板。图1-11为长虹LS23机心液晶彩电的开关电源与主板接口电路。从图1-11可以看出，开关电源给主板供电的电压有+5V-ALL、+5V-STB、+24V三种不同的电压。其中，+5V-ALL为使主板工作时所有+5V供电电路的电压；+5V-STB则表示为待机供电电压，其后缀STB代表电视机不论工作在待机状态，还是正常工作状态下，+5V-STB电压这一路供电都有+5V电压输出；+24V电压的标注方式与普通CRT彩电一样。但其他两种供电电压的标注方式则与普通CRT彩电的标注方式完全不同。我们知道在CRT彩电中，开关电源的输出电压或稳压器的输出电压也有带后缀的，但后缀一般采用数字表示，而不是用英文字母表示。如CRT彩电开关电源的两组+5V输出电压，就通常采用的是+5V、+5V-1、+5V-2等标注方式注明其输出电压的作用与去向。实际上，液晶、等离子等平板彩电电压的标注采用英文字母作为后缀比CRT彩电采用数字作为后缀标注的电压更为直观，更能体现电路的作用、特点和电压的去向，如图1-11中的+5V-STB、+5V-ALL等。
图1-11 长虹LS23机心液晶彩电的开关电源与主板接口电路
2.主板上的稳压电路
主板上的稳压电路通常称为DC-DC变换电路，输出电压的标注方法也是如此。图1-12为长虹LS23机心液晶彩电的3.3V稳压电路和输出电压走向图。稳压器的输出电压和经LC滤波器后形成的电压不仅用英文字母表示，而基本上都带有后缀。如图1-12中U1（AMS11173.3）组成的电路为3.3V稳压器，+5V-STB电压经U1稳压后输出电压为+3.3V-MST，从图中可以看到，在其输出电压的标注上并未按常规标注方法注成3.3V，而是标注成+3.3V-MST。另外还可看到，3.3V稳压器输出的3.3V电压经LC滤波后虽然仍为3.3V，但在电压的标注上却分别标成了VDDP、AVDD-LPLL、AVDD-33、AVDD-MPLL。以上后缀标注分别代表着3.3V给各相关功能电路的供电走向。
3.主板电路的供电电路

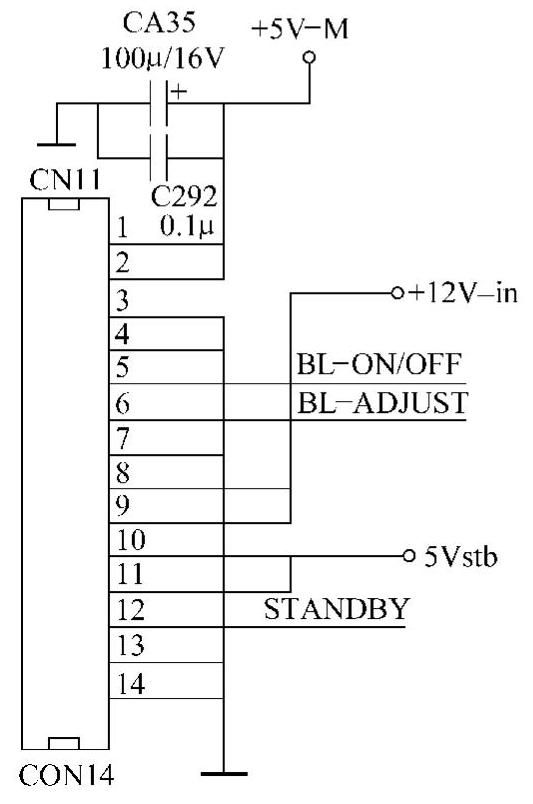

平板彩电主板的供电电路比CRT彩电的供电电路要复杂得多，但不论多么复杂，它们总会有一些规律性的东西可寻。图1-13为海信TLM3207A系列平板彩电主板与开关电源间的接口电路图。从图中可见+5V-M、+12V-in、5Vstb为开关电源输向主板的供电电压。以上三组电压输入到主板后，有的直接作为某部分电路的工作电压，有的作为二次稳压电路的输入电压。要知道这些电压到底输向了哪些电路，只要根据电路图上标注的字母符号在相关电路图上“对号入座”就可以清楚地知道了。
图1-12 长虹LS23机心液晶彩电的3.3V稳压电路和输出电压走向图
图1-13 海信TLM3207A系列平板彩电 主板与开关电源间的接口电路图

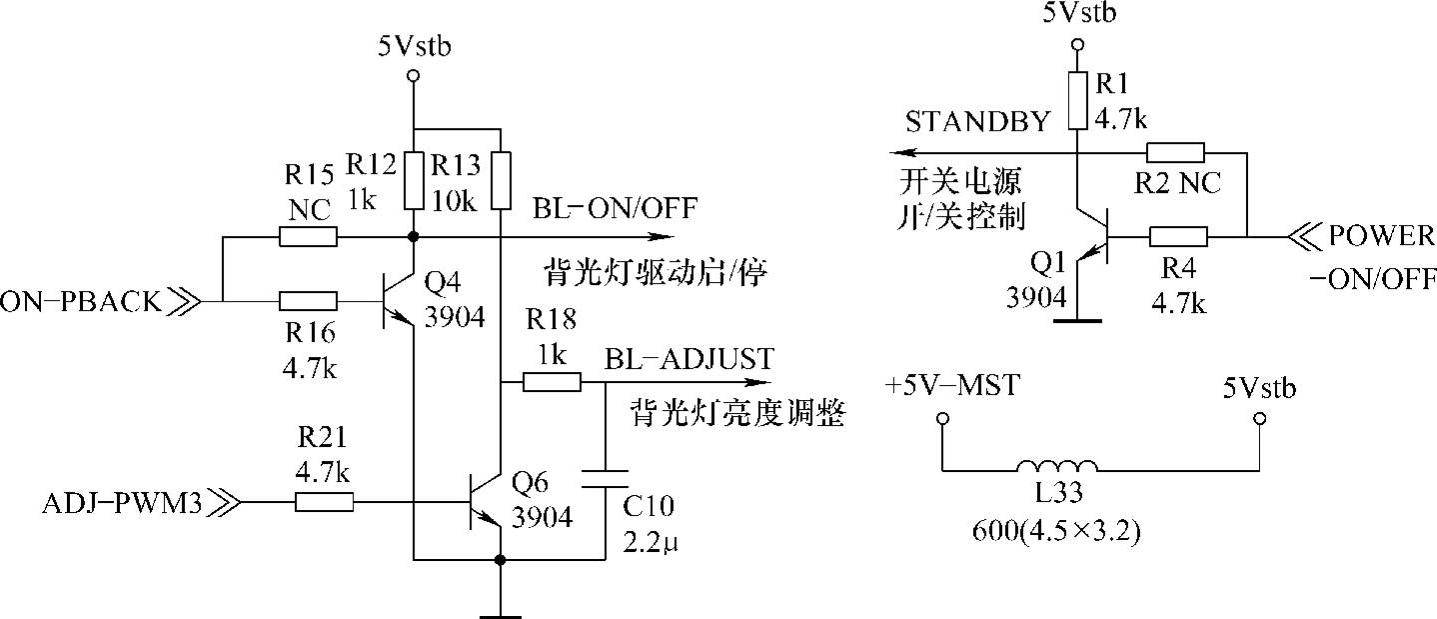

例如图1-13中的5Vstb电压就是待机电压，即在电视机正常工作状态和待机状态都一直存在着的电压，我们在解读电路图时，顺着电路上标注的符号在电路原理图上很容易找到该电压为哪些电路提供了工作电压。参考海信TLM3207A系列液晶彩电电路原理图会发现，与5Vstb电压有关的电路有图1-14所示的背光灯驱动启/停（BL-ON/OFF）控制电路Q4（3904）所组成的电路、由Q6（3904）等组成的背光灯亮度调整电路、由Q1（3904）等组成的开关电源开/待机控制电路、由L33组成的+5V-MST电压形成电路。这说明在主板电路中，背光灯驱动电路的启/停电路、背光亮度调整电路、开关电源的开/待机控制电路的工作电压和+5V-MST电压形成电路的输入电压均由5Vstb电压提供。
图1-14 海信TLM3207A系列液晶彩电背光灯驱动电路的启/停电路

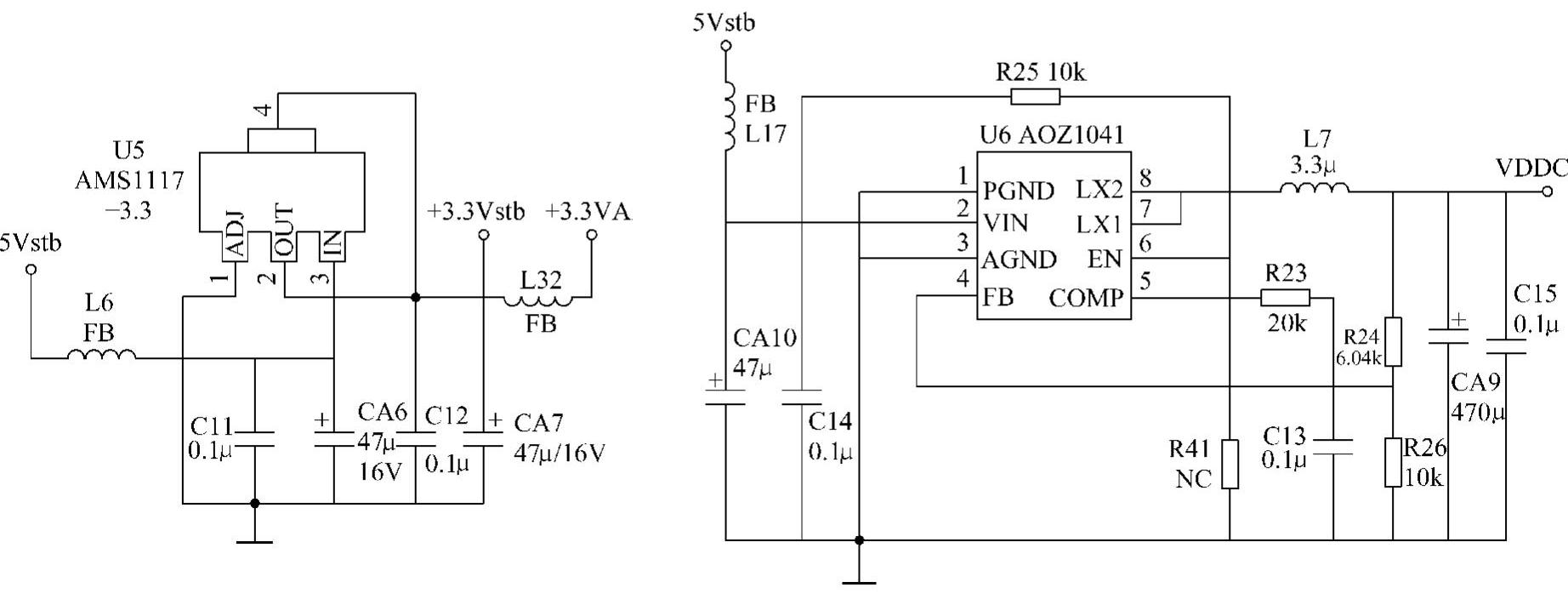

图1-15所示的电路为+3.3Vstb和VDDC（1.2V）电压形成电路。该电路在第2张电路图上，由图1-15可知，5Vstb电压在这里分别经过U5、U6两个稳压器稳压后，形成了+3.3Vstb和VDDC（1.2V）电压。
图1-16所示的电路为与5Vstb电压有关的电路：一是本机键控电路；二是遥控信号输入电路中的放大电路Q10（3904）、Q34（3904）；三是指示灯驱动电路中的控制电路Q49（3904）、Q42（3904）；四是主芯片U8[MST9E19A（CPU）]模块电路中的部分输出接口电路。
在图1-14和图1-15中，输出的+5V-MST、+3.3VA和VDDC电压是不是不再经过其他电路就直接加到或送至相关放大器、主芯片或输出接口电路上呢？回答是还不一定。
(www.daowen.com)
图1-15 海信TLM3207A系列液晶彩电+3.3Vstb和VDDC（1.2V）电压形成电路
图1-16 海信TLM3207A系列液晶彩电与5Vstb电压有关的电路

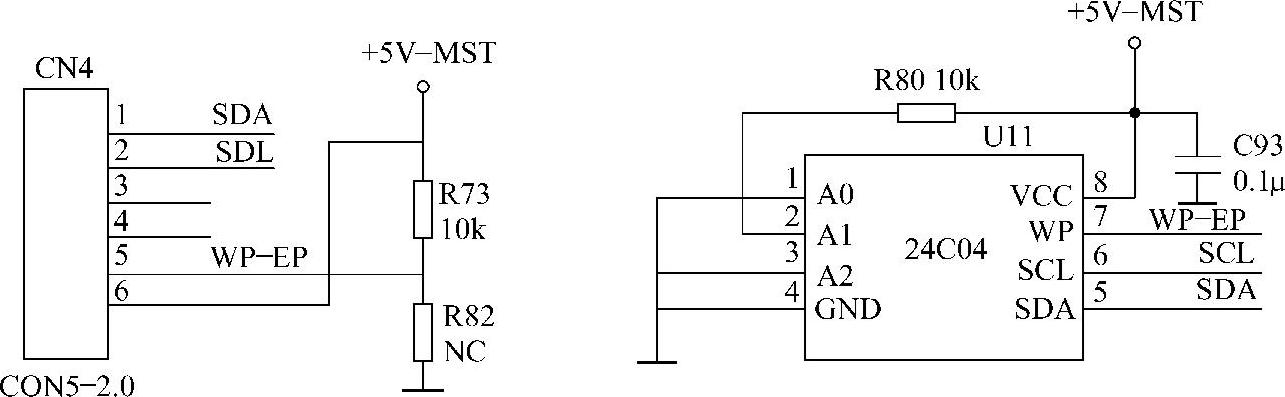

图1-17为与+5V-MST电压有关的电路。由图1-17可见，+5V-MST电压加到外部设备识别地址存储器U11和总线数据写入接口上，作为外部数据写入设备和存储器的工作电压。
图1-17 海信TLM3207A系列液晶彩电与+5V-MST电压有关的电路

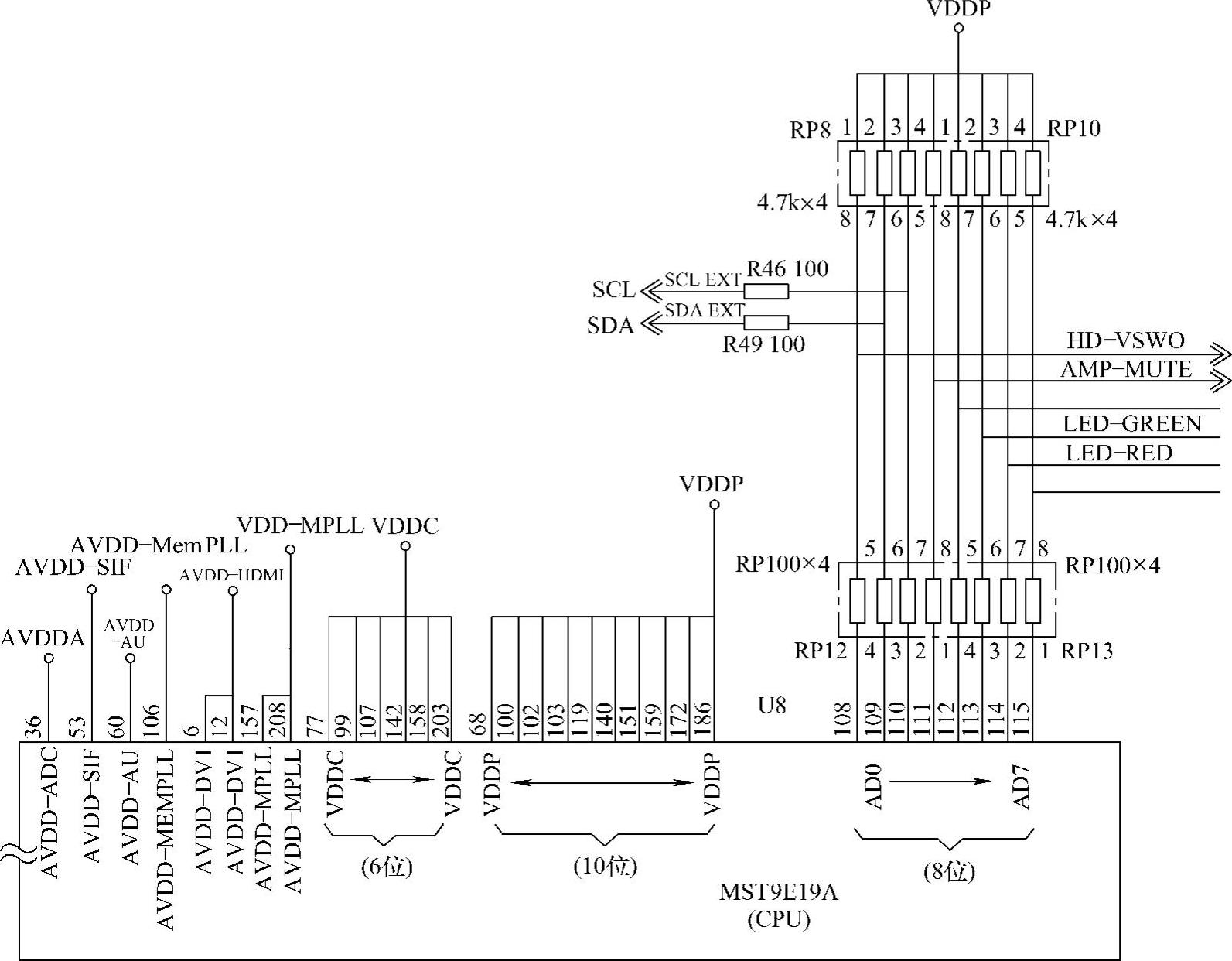

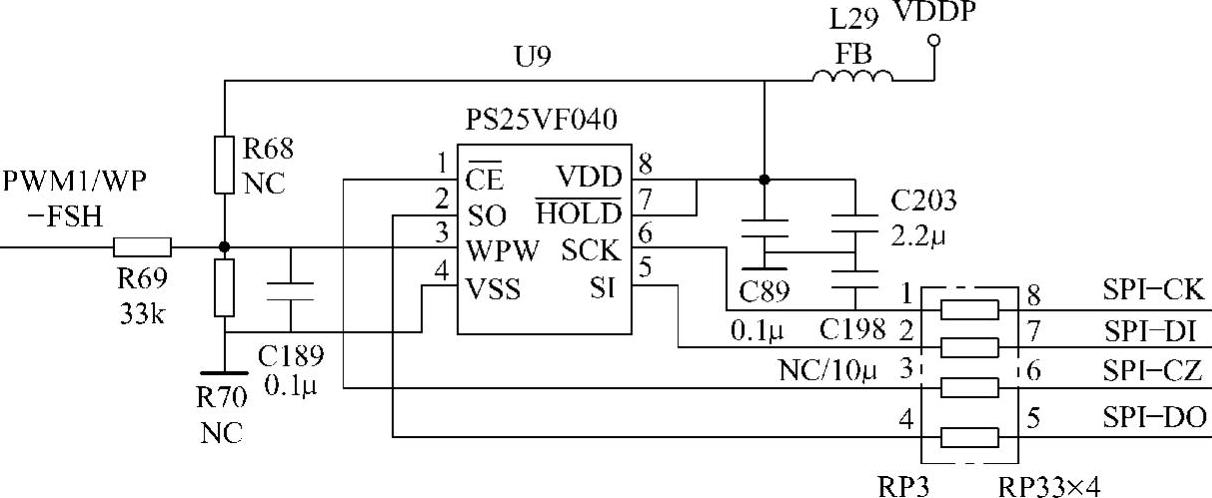

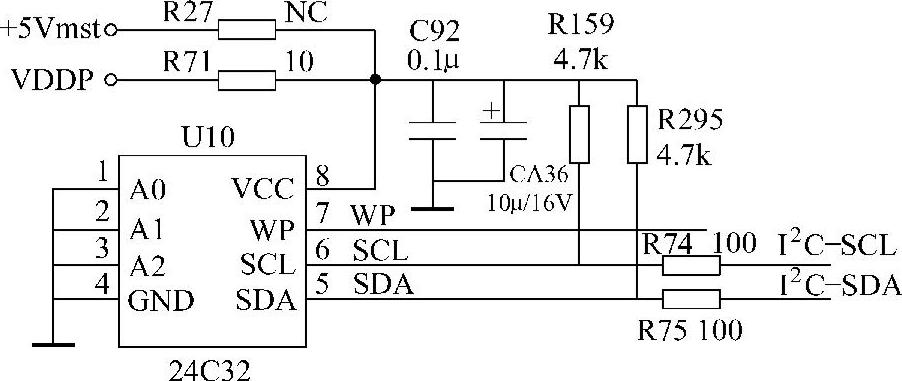

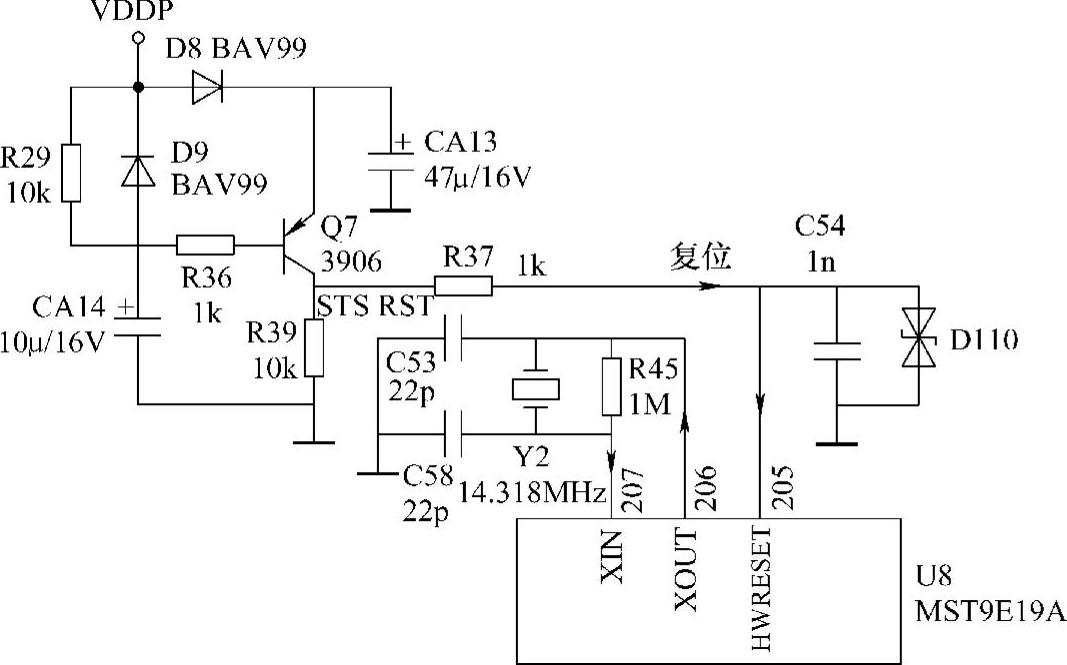

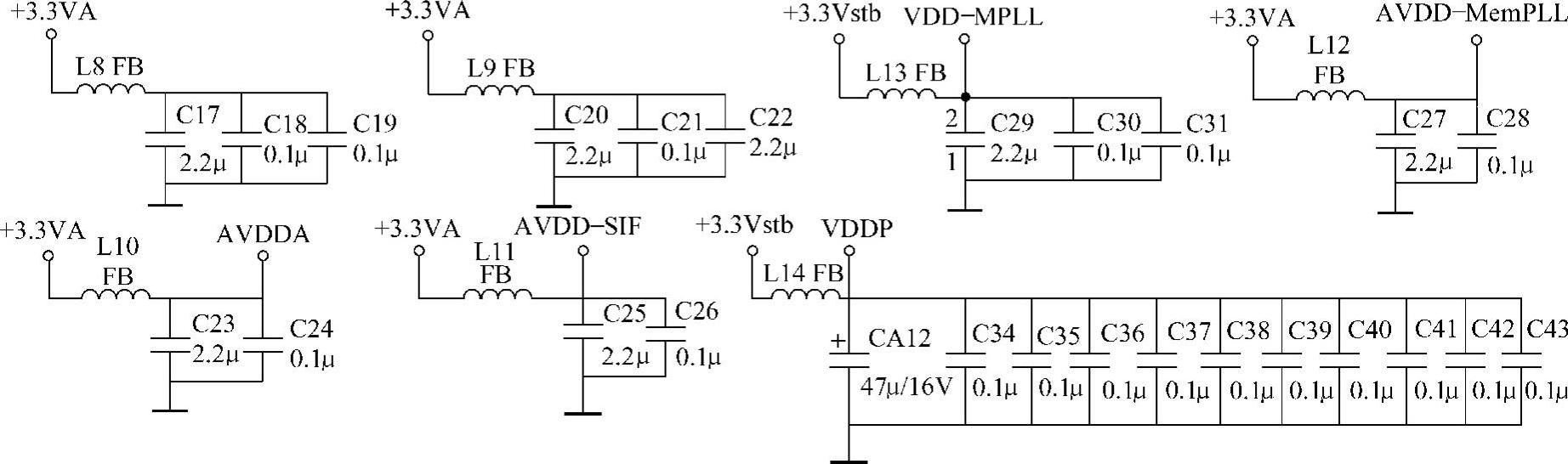

图1-18～图1-22为与+3.3Vstb和3.3VA电压走向有关的电路。从图1-15和图1-18～图1-22中可以看出，+3.3Vstb电压经LC滤波器滤波后分别形成的电压有+3.3VA、VDD-MPLL、VDDP三组电压。这三组电压中，VDD-MPLL、VDDP电压直接加在主芯片U8（MST9E19A）、用户存储器U10（24C32）、FLASH U9（PS25VF040）和复位电路上，作为这些电路的工作电压；而+3.3VA电压则分成两路，经过各自的LC滤波器滤波后分别形成AVDD-MemPLL、AVDDA、AVDD-HDMI、AVDD-AU、AVDD-SIF电压，加在主芯片U8上，作为主芯片中部分模块电路的工作电压。
图1-18 海信TLM3207A系列液晶彩电与+3.3Vstb和3.3VA电压走向有关的电路（一）
图1-19 海信TLM3207A系列液晶彩电与+3.3Vstb和3.3VA电压走向有关的电路（二）
图1-20 海信TLM3207A系列液晶彩电与+3.3Vstb和3.3VA电压走向有关的电路（三）
图1-21 海信TLM3207A系列液晶彩电与+3.3Vstb和3.3VA电压走向有关的电路（四）
图1-22 海信TLM3207A系列液晶彩电与+3.3Vstb和3.3VA电压走向有关的电路（五）
虽然上面我们分别以长虹LS23机心和海信TLM3207A系列液晶彩电为例，只对主板上+5Vstb电压的去向进行了分析，但是由于平板彩电的绘图与标注方法基本相同，所以也同样适用于各种品牌的平板彩电。在电路原理图的实际解读中，参照以上解读技巧和方法，均能很容易搞清楚开关电源输往主板后的其他电压的走向，进而弄清和掌握主板上不同电路的供电情况。
