色差信号端子也称分量色差端子（Component Video），是在S端子的基础上，将其中的色度信号分离而产生的端子。它通常采用YCbCr或者YPbPr两种标识（见图1-4）。前者表示隔行扫描色差信号输出；后者表示逐行扫描色差信号输出。它能够同时传输3种信息：亮度信号Y（绿色），包含黑白图像信息；红色分量色差信号Cr/Pr（红色），即红色信号与亮度信号的差；蓝色分量色差信号Cb/Pb（蓝色），即蓝色信号与亮度信号的差。之所以不传输绿色色差信号，是因为绿色信号占据了色度信号的59%，不利于数据压缩，用Cr/Pr和Cb/Pb通过矩阵运算同样可以得到绿色信号。

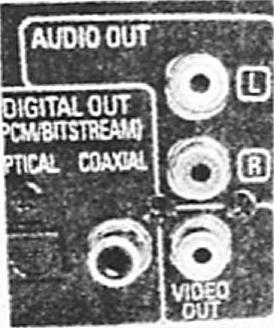

图1-3 AUDIO端子

(www.daowen.com)

图1-4 分量色差端子

分量色差端子由于能够更好地分离视频信号，避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过矩阵解码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因繁琐的传输过程所带来的影像失真。而且透过色差端子，可以输入各种等级信号，从最基本的480i到倍频扫描的480p，甚至是720p、1080i等，所以分量色差端子是目前各种模拟视频输出端子中传输影像质量相当好的一种。
