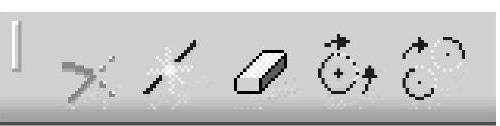

在实际设计当中,很多时候需要修改已经画好的草图,这就用到CATIA中草图工具的修剪元素的功能,修剪元素包括【修剪】、【断开】、【快速修剪】、【封闭弧】和【补充】5个功能,单击978-7-111-45800-5-Chapter02-54.jpg【修剪】按钮右下角的黑三角号,出现修剪元素的5个功能,如图2-32所示。


图2-32 修剪元素功能

1.修剪

修剪是对两条直线或曲线进行修剪,也可以将两条不相交的直线延长到相交。创建修剪的操作步骤如下:

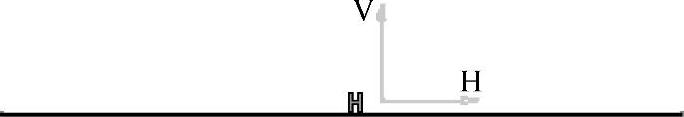

图2-33 实例素材

Step01 打开实例素材文件,如图2-33所示。

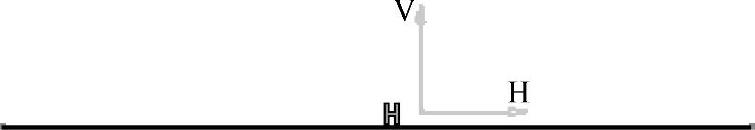

图2-34 修剪

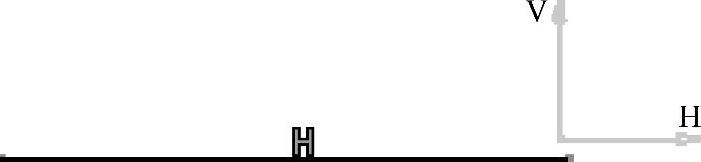

Step02 单击978-7-111-45800-5-Chapter02-59.jpg【修剪】按钮,单击实例素材中的草图,通过左右移动鼠标来改变直线长度,完成修剪的效果如图2-34所示。

2.断开

断开是将一条直线分割成两条直线段,生成一个点元素,并生成约束。创建断开的操作步骤如下:



图2-35 实例素材

Step01 打开实例素材文件,如图2-35所示。

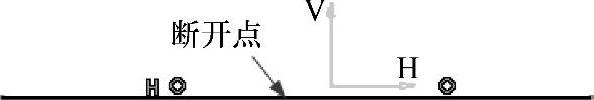

图2-36 断开

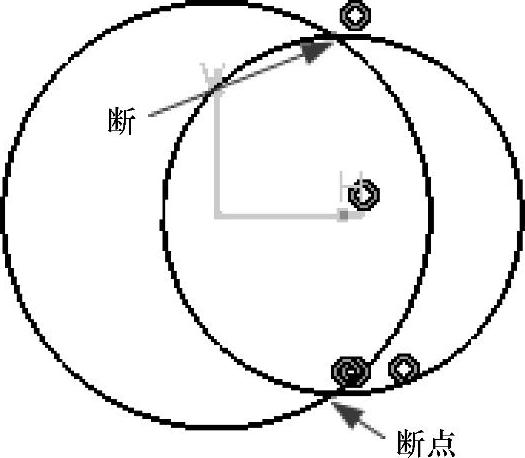

Step02 单击978-7-111-45800-5-Chapter02-63.jpg【断开】按钮,单击实例素材中的草图,再单击要断开的位置,完成断开的效果如图2-36所示。

3.快速修剪

快速修剪是指通过修剪和断开操作,快速删除与其他草绘元素相交的元素。创建快速修剪的操作步骤如下:

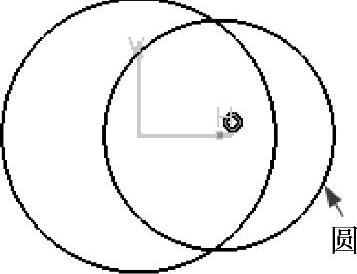

图2-37 实例素材

Step01 打开实例素材文件,如图2-37所示。


图2-38 草图工具(www.daowen.com)

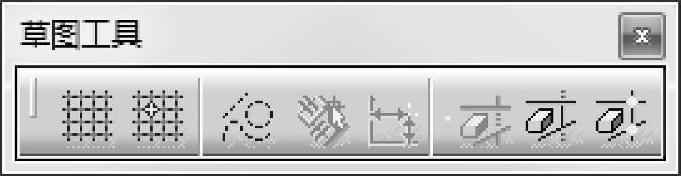

Step02 单击978-7-111-45800-5-Chapter02-67.jpg【快速修剪】按钮,系统弹出【草图工具】对话框,单击【草图工具】工具栏中的978-7-111-45800-5-Chapter02-68.jpg【断开及内擦除】按钮,如图2-38所示。


图2-39 快速修剪

Step03 单击选择实例素材中的【圆】,完成快速修剪的效果如图2-39所示。


图2-40 断开及外擦除

Step04 在Step02中单击【草图工具】工具栏中的978-7-111-45800-5-Chapter02-71.jpg【断开及外擦除】按钮,单击选择实例素材中的【圆】,完成快速修剪的效果如图2-40所示。


图2-41 断开并保留

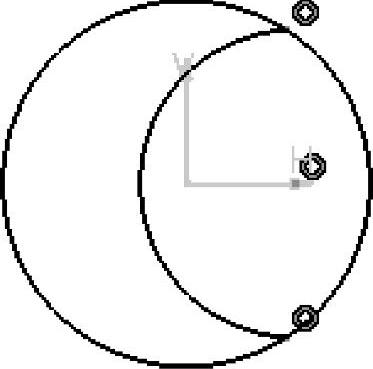

Step05 在Step02中单击【草图工具】工具栏中的978-7-111-45800-5-Chapter02-73.jpg【断开并保留】按钮,单击选择实例素材中的【圆】,完成快速修剪的效果如图2-41所示。

4.封闭弧

封闭弧是封闭圆、椭圆和样条曲线所生成的完整几何图形。创建封闭弧操作步骤如下:

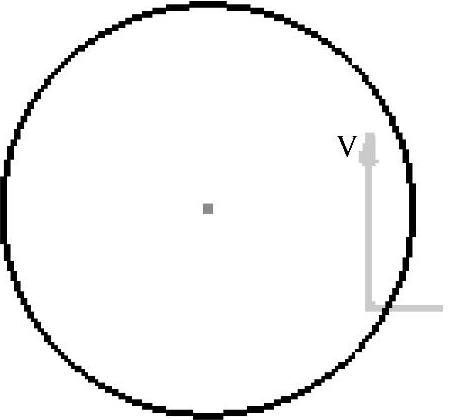

图2-42 实例素材

Step01 打开实例素材文件,如图2-42所示。


图2-43 封闭弧

Step02 单击978-7-111-45800-5-Chapter02-77.jpg【封闭弧】按钮,单击选择实例素材中的草图,最终效果如图2-43所示。

5.补充

补充是对圆弧或修剪后的椭圆求补,生成另一个圆弧或者椭圆弧。创建补充的操作步骤如下:

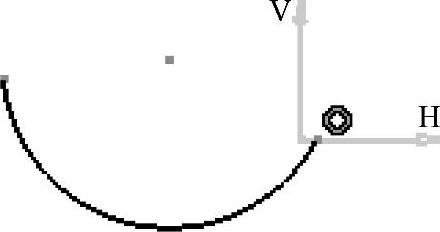

图2-44 实例素材

Step01 打开实例素材文件,如图2-44所示。

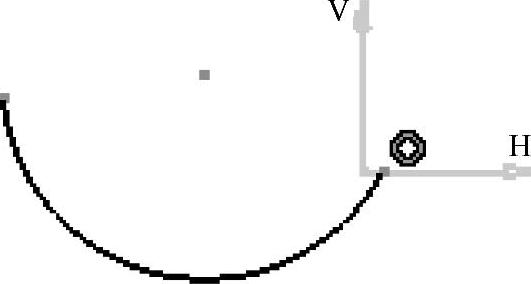

图2-45 补充

Step02 单击978-7-111-45800-5-Chapter02-81.jpg【补充】按钮,单击选择实例素材中的草图,最终效果如图2-45所示。
