倒角是通过对两条直线或曲线进行修剪，生成与两个几何元素成一定角度的直线段。创建倒角的操作步骤如下：

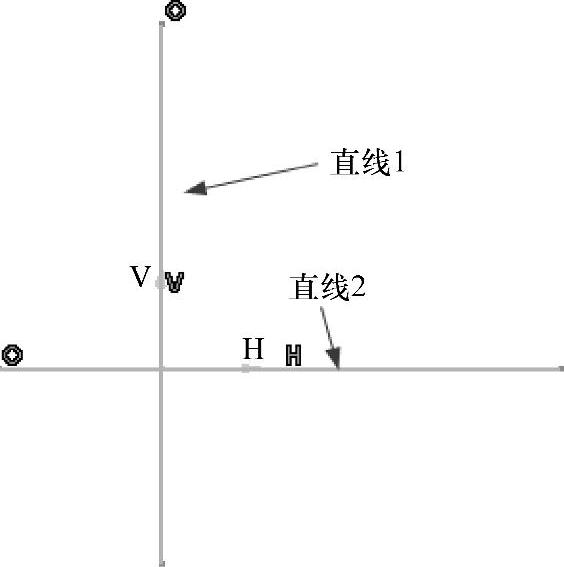

图2-27 实例素材

Step01 打开实例素材文件，如图2-27所示。

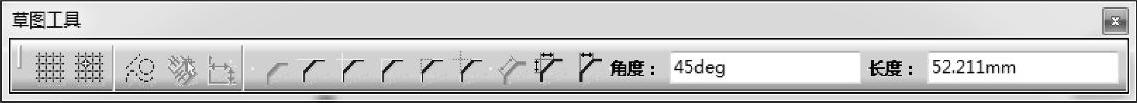

图2-28 草图工具参数选择

Step02 单击【操作】工具栏中的【倒角】按钮，在【草图工具】工具栏中显示倒角定义项。单击【修改所有图元】按钮。

Step03 单击选择【实例素材】中的【直线1】与【直线2】。

Step04 单击【草图工具】工具栏中【角度和斜边】按钮，在【长度】中输入【52.211mm】，在【角度】中输入【45deg】，如图2-28所示。(www.daowen.com)

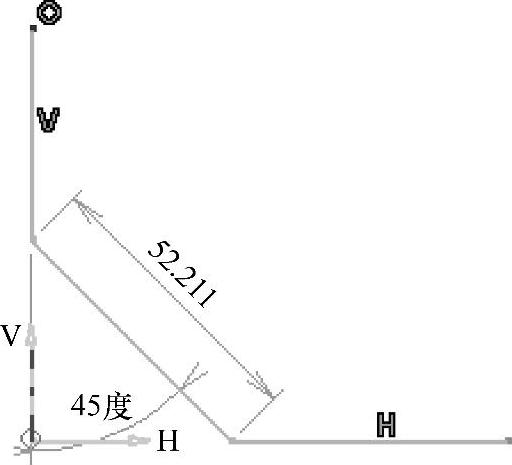

图2-29 创建倒角

Step05 按下【Enter】键，完成圆角的创建，如图2-29所示。

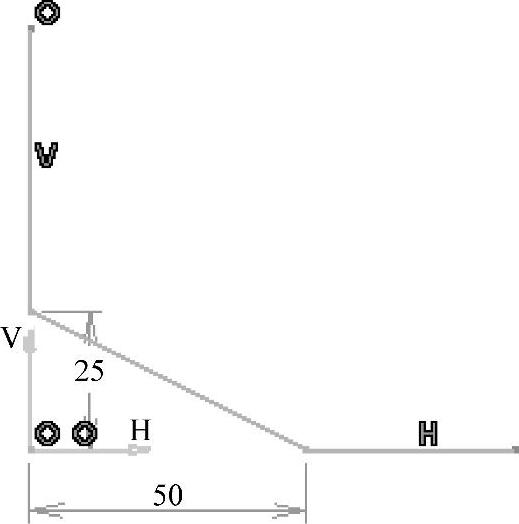

图2-30 第一长度与第二长度

Step06 在Step04中单击【角度和第一长度】按钮，在【第一长度】中输入【25mm】，在【第二长度】中输入【50mm】生成倒角，如图2-30所示。

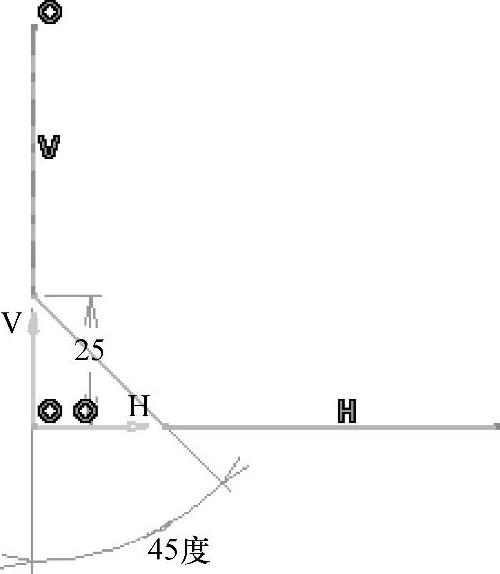

图2-31 角度与第一长度

Step07 在Step04中单击【第一长度和第二长度】按钮，在【角度】中输入【45deg】，在【第一长度】中输入【25mm】生成倒角，如图2-31所示。
