圆角是通过对两条直线或曲线进行修剪,在两个几何元素之间生成与两个几何元素相切的圆弧。创建圆角的操作步骤如下:

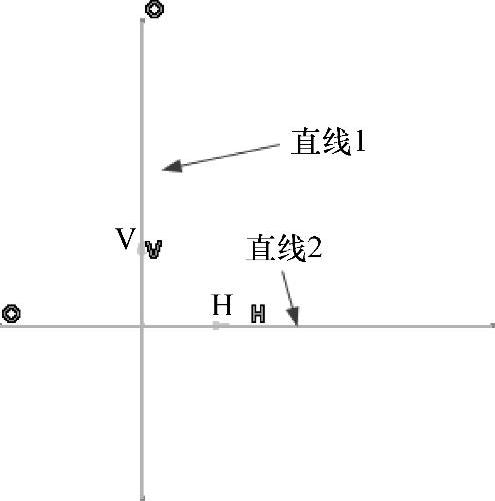

图2-19 实例素材

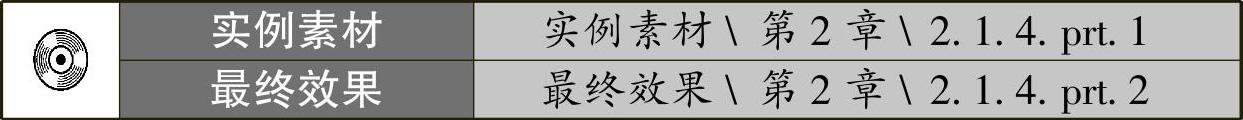

Step01打开实例素材文件,如图2-19所示。

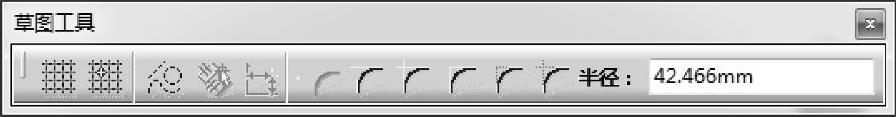

图2-20 草图工具参数选择
Step02单击【操作】工具栏中的【圆角】按钮,在【草图工具】工具栏中显示圆角定义项。单击【修改所有图元】按钮。
Step03单击选择【实例素材】中的【直线1】与【直线2】,在【草图工具】工具栏中输入【42.466mm】,如图2-20所示。

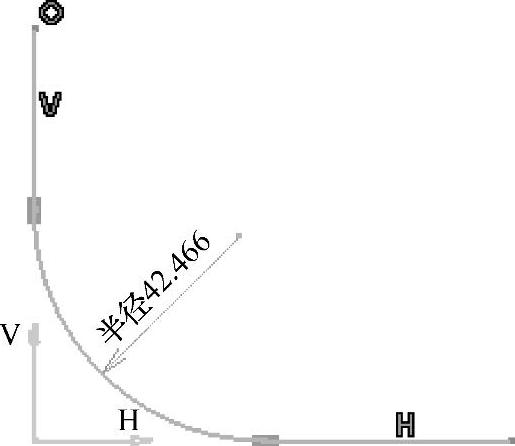

图2-21 创建圆角
Step04按下【Enter】键,完成圆角的创建,如图2-21所示。

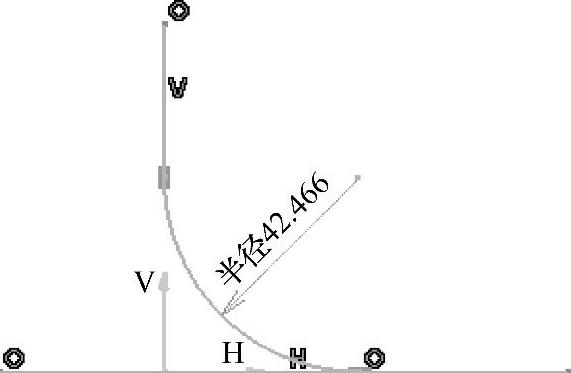

图2-22 修剪第一元素(www.daowen.com)
Step05在Step02中单击【修剪第一元素】按钮,生成圆角效果,如图2-22所示。

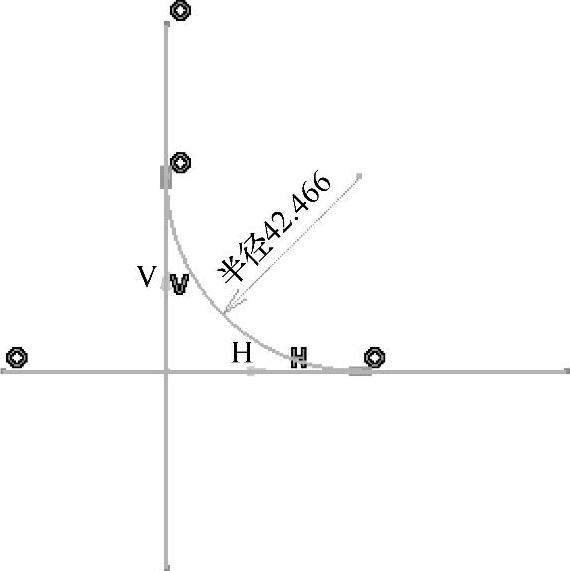

图2-23 不修剪
Step06在Step02中单击【不修剪】按钮,生成圆角效果,如图2-23所示。

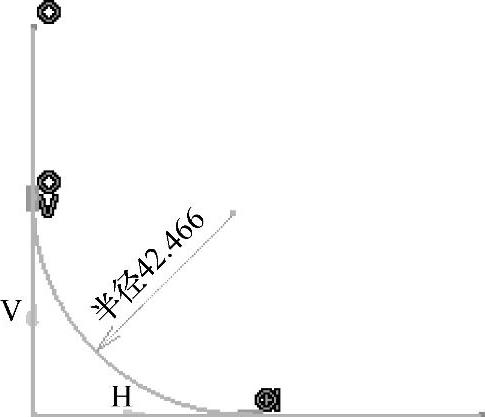

图2-24 标准线修剪
Step07在Step02中单击【标准线修剪】按钮,生成圆角效果,如图2-24所示。

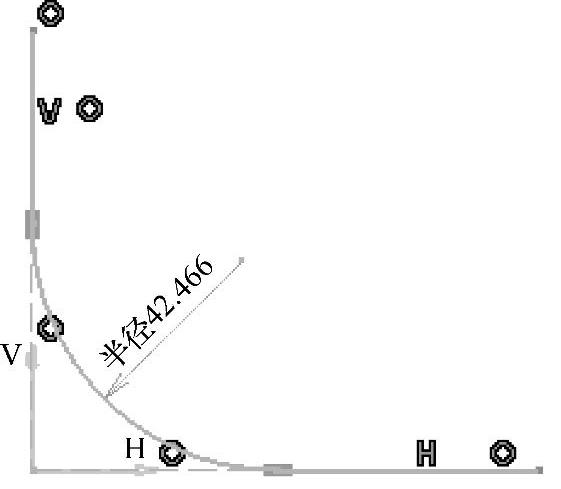

图2-25 构造线修剪
Step08在Step02中单击【构造线修剪】按钮,生成圆角效果,如图2-25所示。

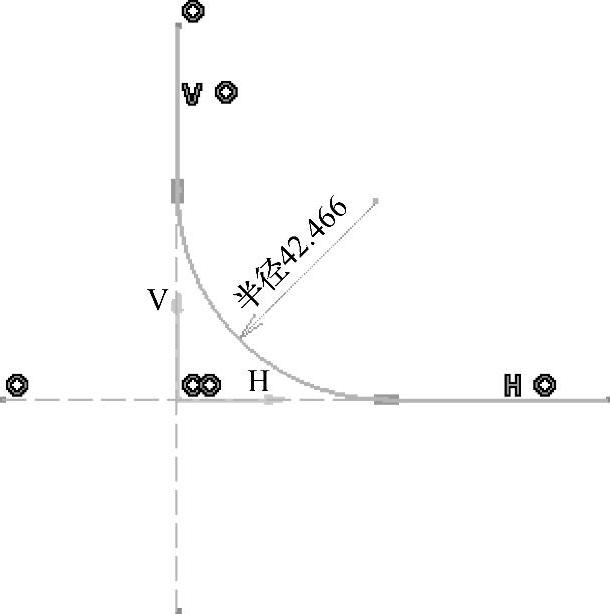

图2-26 构造线未修剪
Step09 在Step02中单击【构造线未修剪】按钮,生成圆角效果,如图2-26所示。
