在设计中有时候需要修改已经存在的约束,修改约束包括“修改约束测量值”、“删除约束测量值”、“约束测量值的取消与激活”。创建修改约束的操作步骤如下:
1.修改约束测量值

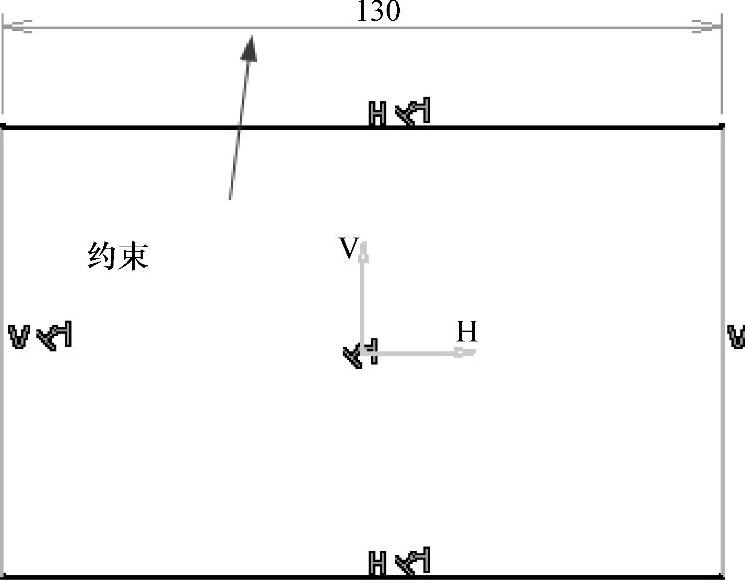

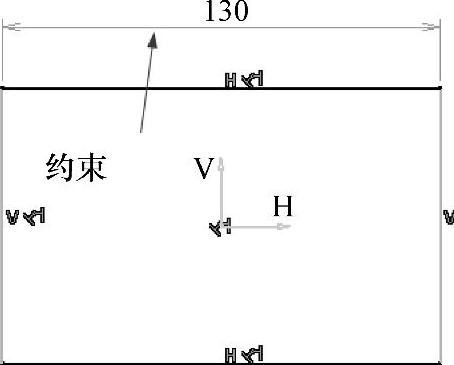

图2-10 实例素材
Step01 打开实例素材文件,如图2-10所示。

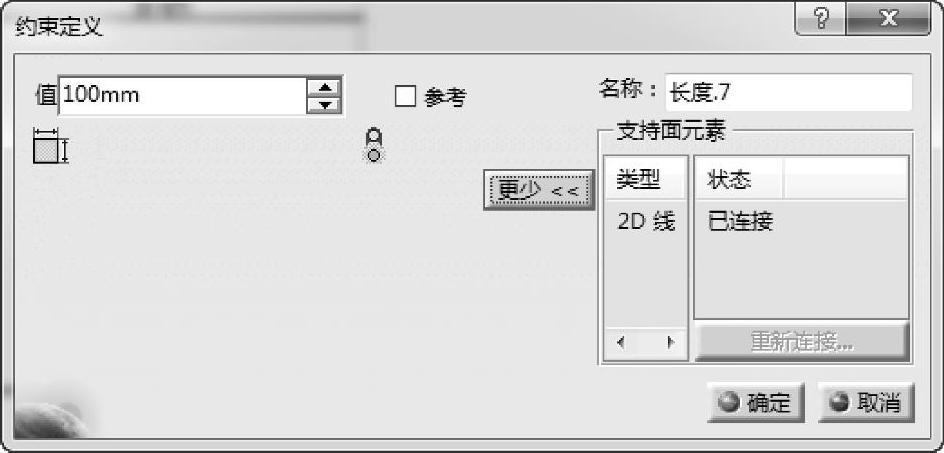

图2-11 【约束定义】参数设置
Step02 双击已经完成的【约束】,系统弹出【约束定义】对话框。
Step03 在【值】的选项框后面输入【100mm】,如图2-11所示。

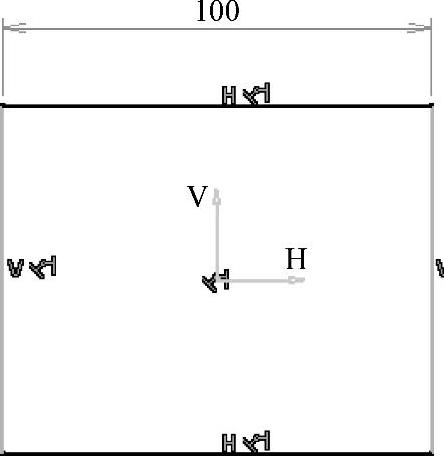

图2-12 创建修改约束测量值
Step04 单击对话框中的【确定】按钮,完成修改约束测量值的创建,如图2-12所示。
2.删除约束测量值

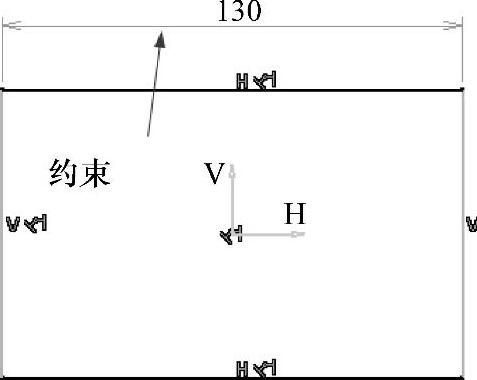

图2-13 实例素材
Step01 打开实例素材文件,如图2-13所示。(www.daowen.com)

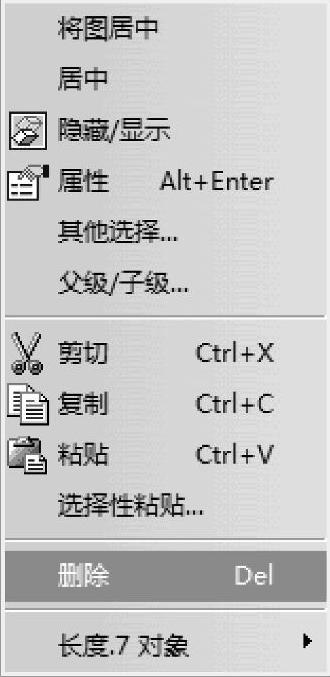

图2-14 【快捷菜单】删除命令
Step02 单击选取【实例素材】中的【约束】,按【删除】键,或者右击,单击选择快捷菜单中的【删除】命令,删除约束,如图2-14所示。

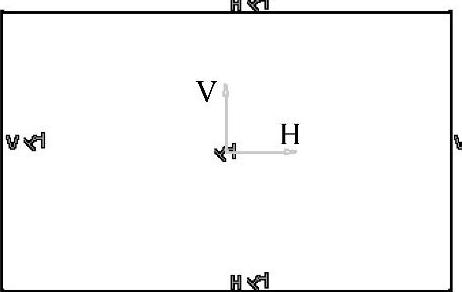

图2-15 删除约束测量值
Step03 最终效果如图2-15所示。
3.约束测量值的取消与激活
图2-16 实例素材
Step01 打开实例素材文件,如图2-16所示。

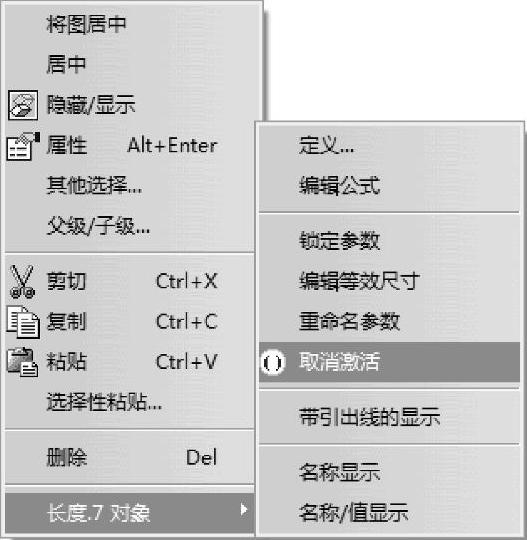

图2-17 约束测量值的取消
Step02 右击【实例素材】中的【约束】,选取快捷菜单中的【取消激活】命令,如图2-17所示。

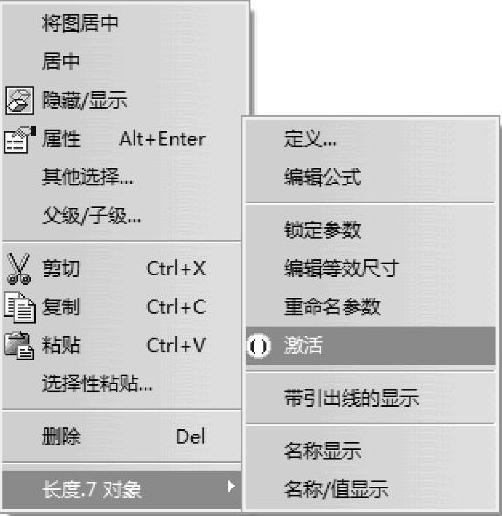

图2-18 约束测量值的激活
Step03 右击【实例素材】中的【约束】,选取快捷菜单中的【激活】命令,如图2-18所示。
