前言（包括验收依据、组织机构、验收过程等）

1. 验收依据：《水利水电建设工程验收规程》（SL 223—2008）、招标合同文件。

2. 验收主持单位：松辽委。

3. 验收过程：200×年×月××日，由松辽委主持，建设、设计、监理、施工、质量监督、运行管理单位参加。

（1）现场检查工程建设及查阅有关资料。

（2）召开竣工验收大会：①宣布竣工验收委员会组成人员名单；②观看工程建设声像资料；③听取工程建设、施工、监理单位工程建设工作报告；④听取质量监督部门质量监督报告；⑤听取审计部门审计报告；⑥讨论并通过竣工验收鉴定书；⑦验收委员会委员和被验收单位代表在竣工验收鉴定书上签字。

一、工程设计和完成情况

（一）工程名称及位置

1. 工程名称：××水库除险加固工程

2. 工程位置：××市××区

（二）工程主要任务和作用

工程由四个标段组成，除险加固项目包括：大坝水平施工缝和横向伸缩缝水溶性缝聚胺酯化学灌浆、溢流堰面混凝土加固处理、护岸工程、坝上门机制安、溢流坝弧形闸门的检修闸门及门槽金属结构制安、闸门集中控制和远程电视监控、数字微波、大坝真空激光观测和计算机网络办公自动化工程。

（三）工程设计主要内容

1. 工程立项、设计批复文件（略）

2. 设计标准、规模及主要技术经济指标（略） 3. 主要建设内容及建设工期

（1）主要建设内容：

1）坝体水平施工缝水溶性聚胺酯化学灌浆。

2）溢流坝堰面混凝土补强及坝顶结构恢复，包括坝顶路面、启闭机室、门机梁、检修门槽二期混凝土、大坝拦杆等。

3）坝下左、右岸护岸工程。

4）增设溢流坝检修门等金属结构制安，包括门板、门轨、钢盖板等。

5）新建2×1250kN门机和防汛备用电源。

6）闸门集中控制和远程监视。

7）数字微波工程。

8）大坝真空激光监测系统。

9）办公自动化网络系统。

（2）建设工期：2000年1月7日至2005年9月。

4. 工程投资及投资来源

工程批复概算总投资5300.75万元，其中国债3000万元，地方配套资金2300.75万元。

（四）工程建设有关单位（见附表）（略）

（五）工程施工过程

1. 主要工程开工、完工时间

（1）化学灌浆单位工程（编号：Ⅰ-1）。

一期工程：2000年1月7日开工，2001年9月4日完工。

二期工程：2002年2月22日开工，2002年5月9日基本完成。

（2）溢流面加固（含闸门槽、T形梁混凝土）单位工程（编号Ⅰ-2）。

开工日期：2000年4月17日，完工日期：2004年9月16日

（3）右岸护岸（含左岸工程）单位工程（编号Ⅰ-3）。

开工日期：2000年3月24日，完工日期：2003年9月16日。

（4）金属结构制作及安装单位工程（编号Ⅰ-4）。

开工日期：2000年5月30日，完工日期：2004年9月28日

（5）门式起重机及机电安装（编号Ⅰ-5）。

开工日期：2001年8月19日，完工日期：2003年9月19日。

（6）闸门集中控制和远程电视监控（编号Ⅰ-6）。

开工日期：2002年7月5日，完工日期：2003年7月8日。

（7）数字微波单位（编号Ⅰ-7）。

开工日期：2002年6月24日，完工日期：2002年10月25日。

（8）真空激光观测单位工程（编号Ⅰ-8）。

开工日期：2002年8月1日，完工日期：2004年6月20日。

（9）办公自动化网络系统。

开工日期：2005年7月10日，完工日期：2005年8月1日。

2. 重大设计变更（略）

3. 重大技术问题及处理情况（略）

（六）工程完成情况和完成的主要工程量

1. 化学灌浆单位工程完成的工程量

完成工程量表　

2. 溢流面加固单位工程完成的工程量

（1）溢流面原混凝土凿除2993m3，其中人工745.5m3，安插锚筋11730根，钢筋制安86.27t，浇筑滑模混凝土2922m3。

（2）溢流面薄层混凝土1640m2，溢流面SPC砂浆抹面1226.02m2，浇筑细石混凝土118.5m3。

（3）坝上原门机梁拆除320.2m3，拆除门机梁立柱104.98m3，浇筑C30混凝土525.52m3，钢筋制安109.554t。（其中门机梁浇筑混凝土387.24m3，门机梁制安102.634t）。

（4）弧形闸门检修闸门槽混凝土凿除781.07m3，安插锚筋3474根，钢筋制安18.64t，闸门槽浇筑C30混凝土554.9m3。

（5）交通桥原2号、3号梁拆除外运138.60m3，混凝土浇筑186.82m3，其中新交通桥2号、3号梁混凝土118.16m3，盖板混凝土浇筑67.20m3。钢筋制安52.98t，其中新交通桥2号、3号梁钢筋制安35.28t，盖板钢筋制安16.04t。

（6）浇筑混凝土85.40m3，钢筋制安20.42t，其中门机下游检修梁C30混凝土浇筑84.28m3，钢筋制安16.12t。

（7）浇筑混凝土1071.6m3，其中底孔回填C20混凝土920m3，通道C20混凝土125m3，盖板C25混凝土17.3m3，其他回填混凝土9.3m3。钢筋制安5.10t，其中底孔钢筋3.44t，盖板钢筋1.66t。

（8）凿除高出路面130.67m以上原路面混凝土207m3，浇筑路面垫层C30混凝土260m3，铺设沥青路面5300m2，制作安装白钢栏杆1387m。

（9）启闭机室及房屋维修浇筑C20混凝土105.4m3，钢筋制安10.61t，砌砖20.26m3，安装彩板1339.8m2，粘贴蘑菇石188m，外墙刷涂料1295m2，室内刮大白1121.6m2，粘贴GRE构件等。

3. 右岸护岸（含左岸工程）单位工程完成的工程量

（1）右岸护岸：基础土方开挖6414.68m3，石方开挖2400.4m3；挡土墙C25混凝土976.21m3，钢筋制安37.87t；墙后土方填筑8569m3；护坡及山体挡土墙浆砌石1560.56m3。

（2）右岸回车场及上坝台阶：山体岩石开挖800m3、挡土墙及路面混凝土155m3、台阶花岗岩石板133.45m2。

（3）右岸山体岩石喷混凝土945m2。

（4）左岸挡土墙及排水沟：基础开挖土石方2654.11m3、浆砌石2450.42m3、干砌石30.7m3。

（5）左岸上坝台阶花岗岩石板305.98m2、混凝土9.4m3。

（6）左岸山坡坡面浆砌石27m3、干砌石826m3、孤石处理1500m3。

4. 金属结构制作及安装单位工程完成的工程量

（1）门槽埋件、制造、安装113.145t/14孔

（2）闸门制造、安装86.494t/6节

（3）盖板、零星金结制造、安装：约41.35t

（4）底孔拉杆安装4孔，24.96t/4孔，底孔拉杆安装时采用的临时锁定装置2套。

5. 门式起重机及机电安装单位工程完成的工程量

（1）门机276.72t，门机轨道长度252.4m。

（2）柴油发电机组：一台套。

（3）防洪备用线路：2条。

（4）启闭机长廊内壁灯：87套。

（5）坝上路灯：27套。

6. 闸门集中控制和远程电视监控单位工程完成的工程量

闸门集控设备安装在对应的启闭机长廊内，六个摄像点分布于大坝库区周围，形成一个完整的远程电视监控系统。在水库办公四楼设主控室，坝上配电二楼设分控室，安装本系统工程的全套设备。主要有：电视墙1面、主控台1台、分控柜1台、彩色监视器2套、数字录像系统1套、摄像设备6套、闸门集控单元设备6套、工程主机系统4套、视频终端设备6套、监控软件2套、避雷箱4套、不间断电源装置2套、无线通讯传输系统1套、打印机设备1套，及视频、数据、信号、控制、电源等电缆和附件的制作连接。

设备连通后系统的统一调试。

7. 数字微波单位工程完成的工程量

工程内容包括微波干线的建设、计算机网络的连接、程控交换机的联网及图像传输。本工程设计建微波站3个，其中一个为无源中继站。

在×××高地原机房及××市内××宾馆八楼新机房安装两个微波站的全套设备。主要有同频热备份信道机2套、电源柜2台、电池柜4个、PCM设备公共组件2套、网络接口设备协议转换器4台、路由器4台、视频传输压缩设备2套及相应配件、附件的连接。设备连通后的系统统一调试。

8. 真空激光观测单位工程完成的工程量

设置安装测点箱28台，管道500m，发射和接收密封端各1个及测点控制装置28套。设置安装激光发射和接收装置各1套，现场采集控制器1台，遥控真空控制箱1 台及真空泵等设备2套。

9. 计算机网络系统单位工程完成的工程量

66个点局域网的布线、150m光纤的架设和熔接、2个机柜的安装和调试、2台协议转换器的安装和调试、5台网络交换机的安装和调试、3台服务器的安装与调试、大屏幕设备的安装与调试、视频传输设备的安装和调试、门户网站软件的开发和调试、水情数据传输软件、大坝监控软件、办公自动化软件的开发和调试。

（七）征地补偿及移民安置

无。

（八）水土保持设施

无。

（九）环境保护工程

无。(www.daowen.com)

二、工程验收及鉴定情况

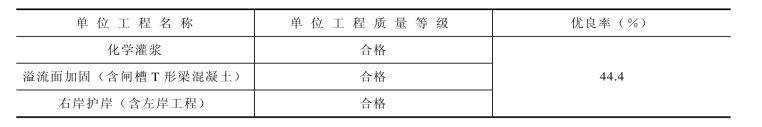

（一）单位工程验收

续表　

（二）阶段验收

无此项。

（三）专项验收

无此项。

（四）竣工验收技术鉴定

无此项。

三、历次验收及相关鉴定提出的主要问题的处理情况：（略）

四、工程质量

（一）工程质量监督（略）

（二）工程项目划分

工除险加固项目划分为9个单位工程、50个分部工程、319个单元工程。

（三）工程质量抽检（如有时）

1. 化学灌浆单位工程抽检情况

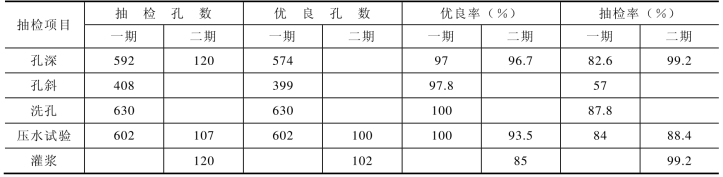

表3.1-1　化学灌浆监理抽检统计结果表　

2. 溢流面加固单位工程抽检情况

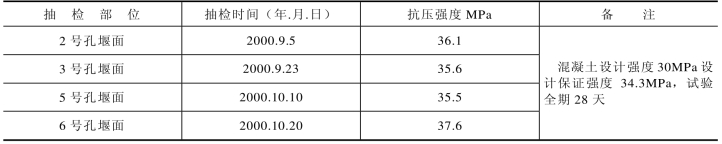

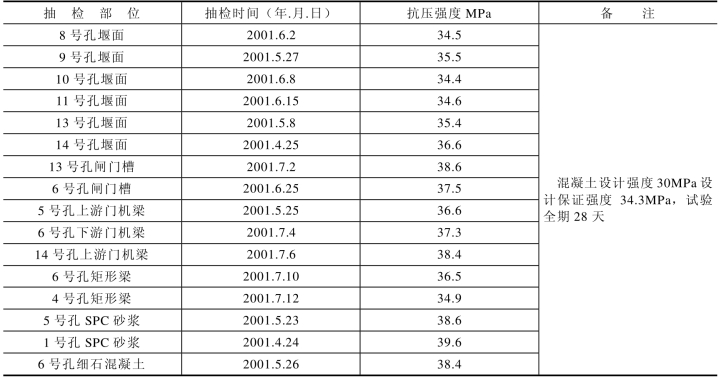

表3.2-1　监理抽检混凝土抗压强度结果表　

续表　

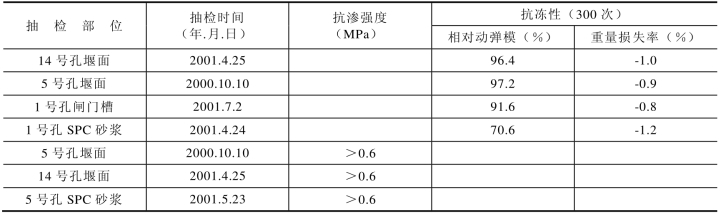

表3.2-2　混凝土SPC砂浆抗冻抗渗监理抽检结果　

表3.2-3　门机下游检修梁监理回弹仪抽检结果　

表3.2-4　溢流面SPC砂浆抹面回弹仪监理抽检结果　

表3.2-5　矩形梁回弹仪监理抽检结果　

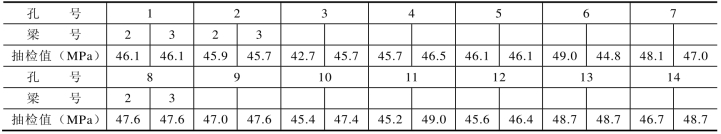

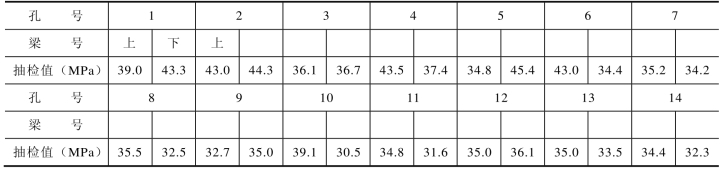

表3.2-6　门机梁回弹仪检测统计表　

3. 右岸护岸（含左岸工程）单位工程抽检情况

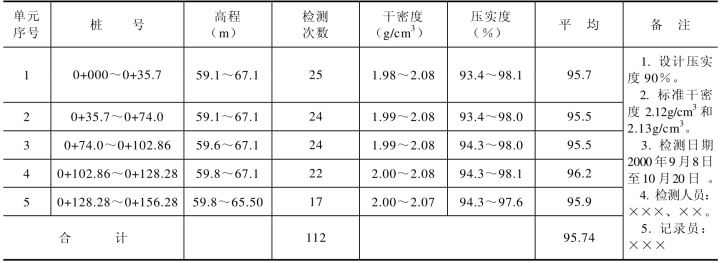

表3.3-1　土料填筑压实度监理抽检统计表　

表3.3-2　右岸护岸挡土墙混凝土C25抗压强度抽检结果　

表3.3-3　C25混凝土抗压强度监理抽检结果　

表3.3-4　C10混凝土抗压强度监理抽检结果　

表3.3-5　右岸挡土墙C25混凝土监理回弹仪抽检结果　

4. 金属结构制作及安装单位工程抽检情况

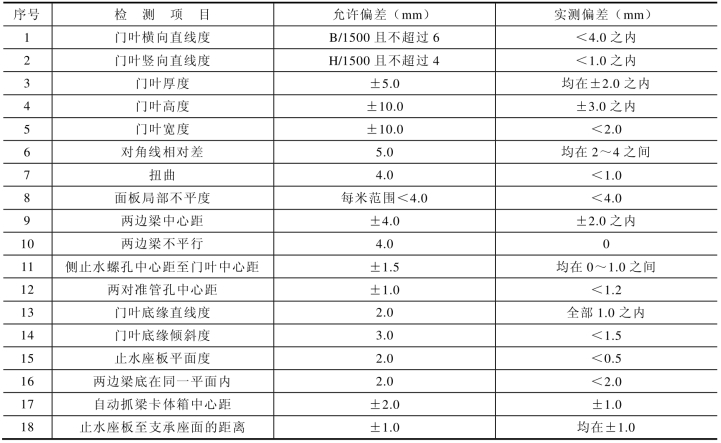

表3.4-1　检修闸门制造质量监理抽检结果　

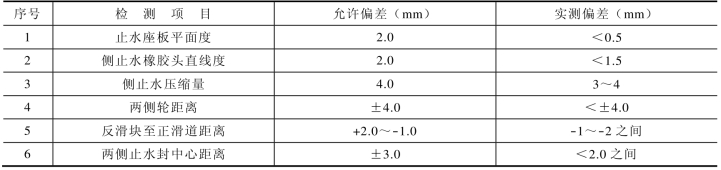

表3.4-2　检修闸门安装质量监理抽检结果　

5. 门式起重机及机电安装单位工程抽检情况

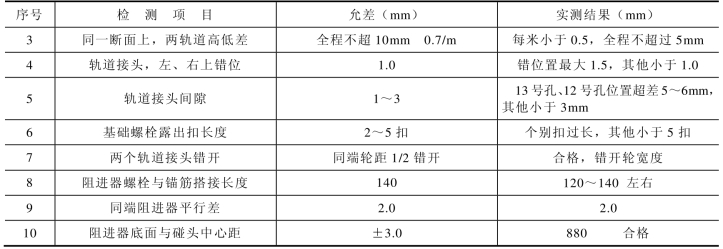

表3.5-1　门机轨道安装监理抽检结果　

续表　

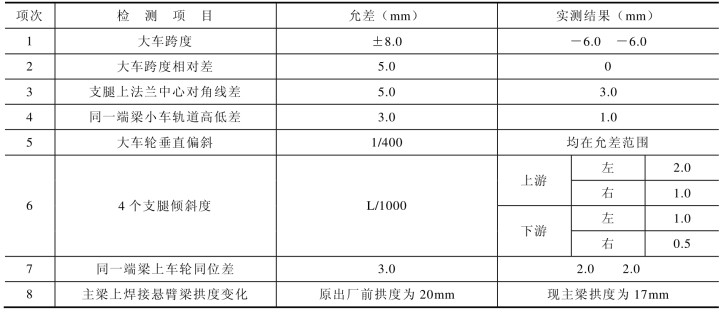

表3.5-2　门体框架安装主要几何尺寸监理抽检结果　

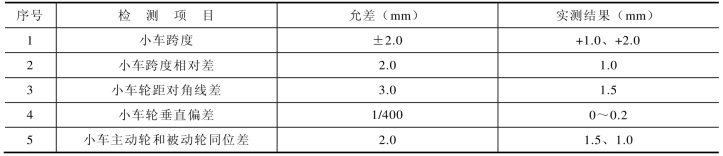

表3.5-3　小车行走机构安装主要几何尺寸监理抽检结果　

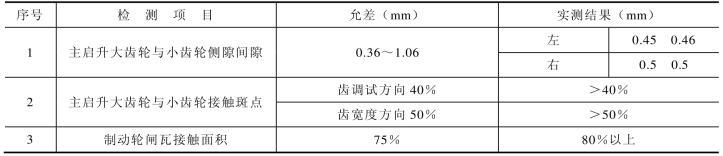

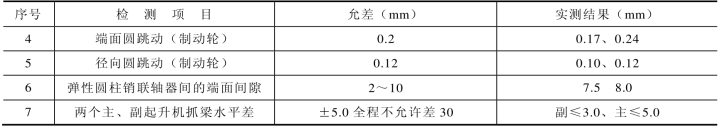

表3.5-4　主启升运转机构安装调试监理复测结果　

续表　

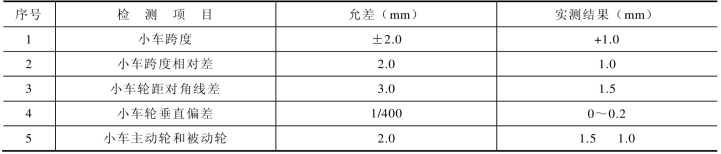

表3.5-5　主启闭机小车行走机构安装主要项目监理复测结果　

（四）工程质量评定

在319个单元工程中，有219个单元工程评为优良，优良率68.7%；在50个分部工程中，有33个分部被评为优良，优良率66%；在9个单位工程中，有4个被评为优良，优良率44.4%。

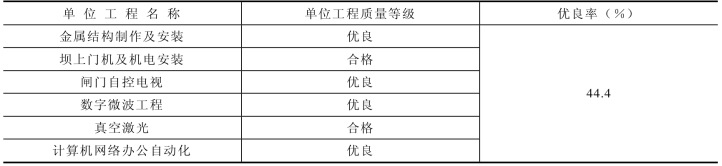

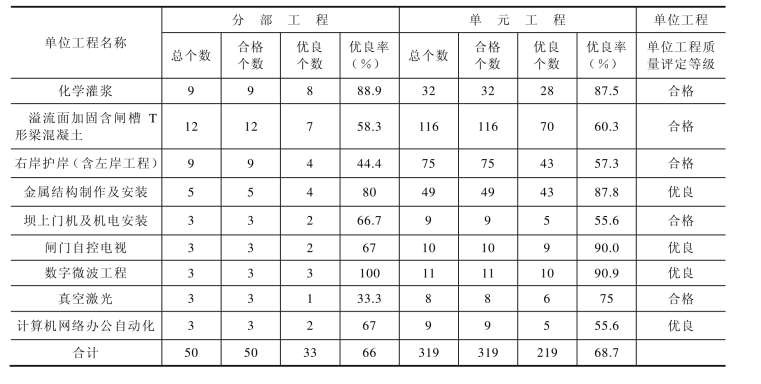

××水库除险加固工程质量评定统计表

五、概算执行情况

（一）投资计划下达及资金到位（略）

（二）投资完成及交付资产

4845.32万元。

（三）征地补偿和移民安置资金

无。

（四）结余资金

结余资金共计：455.43万元。

（五）预计财务决算报告编制（略）

（六）竣工财务决算报告编制（略）

（七）审计（略）

六、工程尾工安排

无尾工。

七、工程运行管理情况

（一）管理机构、人员和经费情况（略）

（二）工程移交（略）

八、工程初期运行及效益

（一）初期运行管理（略）

（二）初期运行效益（略）

（三）初期运行监测资料分析（略）

九、竣工技术预验收

无。

十、意见和建议（略）

十一、结论

工程质量合格。

十二、保留意见（应由本人签字）

无。

十三、验收委员会成员和被验单位代表签字表（略）

十四、附件：竣工技术预验收工作报告

无技术预验收。
