（一）工程建设监理工作报告内容格式

1. 工程概况。简要叙述工程位置、工程布置、主要技术经济指示、主要建设内容。

2. 监理规划。包括监理规划及实施制度的建立和实施、组织机构的设置、主要监理方法和主要监理设备等。

3. 监理过程。包括监理的执行情况、“三控制”、“两管理”、“一协调”的实施情况，包括项目划分、质量检测、质量事故及缺陷处理，以及单位、分部、单元质量检查与检验情况等。

4. 监理效果。是指对工程投资、质量、进度控制、施工安全管理的效果进行综合评价。

5. 工程评价。对工程设计、质量、进度、安全进行综合评价。

6. 经验与建议。

7. 其他需要说明或报告事项。

8. 其他应提交的资料和说明事项等。

9. 附件。

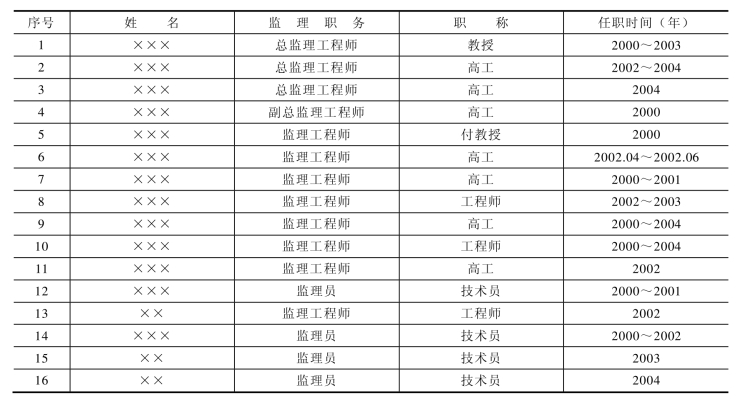

9.1 监理机构的设置与主要工作人员情况表。主要工作人员包括总监理工程师、监理工程师以及相应分工和执业资格证号等。

9.2 工程建设监理大事记

（二）工程建设监理工作报告实例

××水库除险加固工程竣工验收监理工作报告

1 工程概况

1.1 水库概况

××水库位于××市××河干流上，是以防洪、灌溉、工业供水为主，并结合供水发电的大Ⅱ型水利枢纽工程。坝址以上流域面积6175km2，占××河流域的44.5%。上游×××水库至××区间流域面积3380km2，占水库以上流域面积的55%。

水库始建于1970年，1972年11月开始落闸蓄水。水库按百年一遇洪水设计，千年一遇洪水校核（上游××水库建成后，上游×××水库设计标准提高到300年，校核标准提高到万年）。最高洪水位102m，相应库容为7.91亿m3。

大坝为混凝土重力坝，全长532m，坝顶高程103.5m，最大坝高50.3m。共分31个坝段，其中两侧1～3号、22～31号坝段为挡水坝段，长217.3m；4～18号为溢流坝段，长274.2m；19～21号为电站坝段，长40.5m。溢流坝段设14个溢流表孔和6个底孔，表孔堰顶高程84.8m，表孔设12m×12m弧型钢闸门控制，2×80t固定卷扬机启闭，在闸墩中间布置6个泄流底孔，底孔底板高程60m，孔口尺寸为3.5×8m，设平板钢闸门控制，200t固定卷扬机启闭；电站为坝后式，装机5台，总装机容量4.4kW。

水库建成后可保证××河××农村段50年一遇洪水安全，保证××河××城市防洪200年一遇洪水安全；水库每年供给××市、××等工业用水近1亿m3，供给下游4个市等地农业用水10亿m3，年平均发电量8000kW·h。

1.2 工程项目组成及合同目标

（1）坝体水平施工缝水溶性聚胺酯化学灌浆。

（2）溢流坝堰面混凝土补强及坝顶结构恢复，包括坝顶路面、启闭机室、门机梁、检修门槽二期混凝土、大坝栏杆等。

（3）坝下左、右岸护岸工程。

（4）增设溢流坝检修门等金属结构制安，包括门板、门轨、钢盖板等。

（5）新建2×1250kN门机和防汛备用电源。

（6）闸门集中控制和远程监视。

（7）数字微波工程。

（8）大坝真空激光监测系统。

（9）办公自动化网络系统。

主要工程量：土石方开挖3.5万m3，混凝土1.3万m3、浆砌石4000m3，金属结构517t、化学灌浆7935m、微波通信工程、电视监控和计算机网络系统各一套、2×1250kN双向门机一台。 工程批复概算总投资5300.75万元，其中国债3000万元，地方配套资金2300.75万元。

2 监理机构设置、监理的工作内容、方法、程序

1999年12月20日，××江河水利水电工程建设监理中心，受业主方××省××水库除险加固工程办公室委托并签订监理合同负责承担××水库除险加固工程的监理工作。监理工作范围为：溢流坝段水平施工缝化学灌浆、溢流堰面混凝土加固处理、坝下右岸（含左岸）护岸，坝上门机制作安装，溢流坝弧形闸门的检修闸门及门槽金属结构制作、安装、其他临时相关工程。施工监理时间为1999年12月30日～2005年工程验收为止。

12月21日，××江河水利水电工程建设监理中心召开会议，正式宣布成立××省××水库除险加固工程监理部，任命教授级高工×××任总监理工程师，高级工程师×××任副总监理工程师，下设项目专业监理工程师5名，监理员2名，共9人组成××水库监理部。12月25日监理部总监理工程师签发参监字〔1999〕第1号，要求施工单位按合同进度计划组织人员、设备、材料进场的开工通知，正式开始执行监理合同规定的监理任务。

监理部的基本工作程序如下：

（1）签订监理合同，明确监理范围、内容和责权。

（2）依据监理合同，组建现场监理机构，选派总监、监理工程师、监理员和其他工作人员。

（3）熟悉工程建设有关法律、法规、规章以及技术标准，熟悉工程设计文件，施工合同文件和监理合同文件。

（4）编制项目监理规划。

（5）进行监理工作交底。

（6）编制各专业、各项目监理实施细则。

（7）实施施工监理工作。

（8）督促承包人及时整理，归档各类资料。

（9）参加验收工作，签发工程移交证书和工程保修责任终止证书。 （10）结清监理费用。

（11）向发包人提交有关档案资料、监理工作报告。

（12）向发包人移交其所提供的文件资料和设施、设备。

监理部的主要工作方法如下：

（1）现场记录。监理部认真记录每日施工现场的人员、设备、材料、天气、施工环境以及施工中出现的各种问题。

（2）发布文件。监理部采用通知、指示、批复、签认等文件形式进行施工全过程的控制和管理。

（3）旁站监理。监理部按照监理合同约定，在施工现场对工程项目的重要部位和关键工序的施工，实施连续性的全过程检查、监督与管理。

（4）巡视检验。监理部对所监理的工程项目进行定期或不定期的检查、监督和 管理。

（5）跟踪检测。在承包人进行试样检测前，监理部对其检测人员、仪器设备以及拟订的检测程序和方法进行审核；在承包人对试样进行检测时，实施全过程监督，确认其程序、方法的有效性以及检测结果的可信性，并对该结果确认。

（6）平行检测。监理部在承包人对试样自行检测的同时，独立抽样进行检测，核验承包人的检测结果。

（7）协调。监理部对参加工程建设各方之间关系以及工程施工过程中出现的问题和争议进行调解。

在发包人和省水利水电工程质量检测中心协助下，监理部还配备了交通车、档案柜、办公桌椅、摄像机、照相机等音像设备，工程测量设备，超声波探伤仪、X光射线探伤仪、漆膜测厚仪、卡尺、千分尺、塞尺、焊缝外形检测尺、钢丝线、游标尺、测力扳手、电阻值测试仪、绝缘电阻测试仪、DD9428型2M综合监测仪及混凝土强度回弹仪、土壤干密度检测仪、钢卷尺等设备，在工程施工监理过程中，保证了监理工作的先进性，对监理工作的规范化和正规化起到了积极推动作用。

3 监理规划

根据施工监理合同确定的监理范围和工程项目的特点，××江河监理中心编制了××水库除险加固工程监理规划，作为监理工作的指导性文件，已得到业主单位的确认。它明确的规定了××水库除险加固工程监理部的监理目标，即在监理过程中，坚持以合同为依据，在规定的时间、资源、质量要求范围内，有效的控制项目建设和实施，达到合同规定的工期、质量、投资总目标。监理工程师在监理过程中要坚持经常深入现场，发现问题及时解决处理，按照监理规划及施工监理实施细则，通过“三控制、两管理、一协调”的具体运作，认真搞好各阶段的监理工作，达到工程项目监理规划的目标。

监理实施细则是根据监理规划所确定的原则，针对工程项目的具体情况和各个专业的特点，制定的具有能实施的、科学的、具有可操作性和制约性的专业文件，用来指导监理工程师和施工单位的各项具体工作。监理部编制的监理实施细则包括：

《化学灌浆工程监理实施细则》、《化学灌浆工程质量检测控制标准和质量等级评定办法》、《溢流面加固（含闸门槽T型梁混凝土）工程施工监理工作细则》、《溢流面加固（含闸门槽T型梁混凝土）工程质量的检测与实验监理细则》、《溢流面加固（含闸门槽T型梁混凝土）工程质量检测控制标准和质量等级评定办法》、《右岸护岸工程施工监理工作细则》、《右岸护岸工程质量检测与实验监理工作细则》、《右岸护岸工程质量检测控制标准和质量等级评定办法》、《电气安装工程监理实施细则》、《远程电视监控和闸门集中控制系统工程质量控制标准与质量等级评定办法》、《数字微波工程质量控制标准和质量等级评定办法》、《微波通讯塔架施工技术规程》、《真空激光观测系统工程监理细则》、《真空激光观测系统质量检测控制标准和质量等级评定办法》等。

4 监理合同履行情况和监理过程

在××水库除险加固工程施工阶段的监理过程中，监理部坚持以合同为依据，收集工程建设中的信息并进行汇总、分析、处理，协调参建各方的关系，对工程实施的全过程进行有效的质量控制、投资控制和进度控制。

4.1 加强内部管理、提高人员素质、强化责任意识

监理部成立后，在监理中心的支持下，对人员进行分批培训，重点学习监理规范、质量目标、国家和有关部门的规范、规程法规等，要求监理人员在监理工作过程中严格以合同、国家的法律、法规及行业标准与技术规范为依据，不断提高自身素质，高质量、高效率完成监理任务。监理部进驻现场后还制定了《总监理工程师职责》、《项目监理工程师职责》、《项目监理员职责》，并制定了监理人员守则与工作制度，以规范制约监理人员的行为。

4.2 积极有效的进度控制措施

在工程施工监理实施过程中，认真审批承包商的施工进度计划，审查其施工进度安排是否符合合同要求的工程进度；阶段性控制目标是否满足施工合同中规定的开、竣工日期；严格审查施工技术、工艺方案是否满足施工质量要求，施工顺序是否符合施工程序要求；审核施工单位劳动力、材料、机具设备供应计划能否确保进度计划的实现，防止进度安排不合理造成工期拖延现象发生；审查进度计划的安排是否满足工程进度连续性与均衡性的要求，当实际进度与计划进度发生较大偏离时，尤其是发现工程实际进度严重滞后于目标进度时，应立即提出整改措施或修改计划的建议，并向项目法人提出调整控制进度计划的建议，经项目法人批准后执行。

4.3 严格的质量控制措施

严格控制工程开工条件，只有当施工单位的人员，材料设备，工艺方法和工期安排完全符合合同和规范规定的开工条件时，监理部才开具工程开工令，从源头控制工程开工质量。严格执行以单元工程为基础的单元工程、分部工程、单位工程质量等级评定制度，严格实施以施工“工序控制”和“过程跟踪”为环节的标准化、量值化控制的质量管理。

为了实现计划的质量目标，在工程施工监理过程中认真审查承包人质量保证体系的组织、人员和措施，核实质量标准和文件，最大限度发挥施工单位的质量保证体系在质量控制中的主导作用；严格审查分包商的等级，审查工程所需原材料、构配件及机械、设备的质量和供应情况；依据合同文件、设计文件、技术标准与规范，对施工的全过程进行检查。

以单元工程为基础，按水利部《水利水电基本建设工程单元质量等级评定标准》和《水利水电工程施工质量评定规程》（SL 176—2007）的要求，对承包人评定的工程质量等级进行复核。2003年根据水利部办公厅关于颁发《水利水电工程施工质量评定填表说明与示例》（试行）的通知国建管〔2002〕182号文件精神，监理部下发了《关于使用新质量评定表》的通知，使××水库除险加固工程质量评定工作更加标准化，规范化。

监理部组织参与工程建设期间各阶段的验收工作，参与工程质量缺陷、事故的处理，审查监督补救处理方案的执行；检查工程质量状况，鉴定质量缺陷责任，监督责任单位保修；监理人员在详尽熟悉设计文件，认真作好施工图纸审核、签发的基础上，组织项目法人、设计单位、承包人参加设计交底会，详细解析施工图纸和施工技术要求，做到审图标准、技术标准、施工方案三统一，更便于工程实施。

在施工监理过程中，采取设立质量控制点严格执行“三检制”等措施，控制施工质量。对大坝化学灌浆、溢流面加固、金属结构制造安装、溢流坝闸门集中控制和电视远程监控、数字微波工程、大坝真空激光观测工程及右岸护岸工程等重要部位、隐蔽工程和关键工序、关键单元工程实行以旁站监理为主的24h动态质量跟踪控制方式，严格工序交接检查检验，未经自检合格，监理工程师复检并签署合格意见的工序，或复检不合格的工序，不允许进入下一道工序施工；隐蔽工程完工后，先通过施工单位自检，三检合格后填报隐蔽工程报验单，监理部及时组织质量监督、业主、设计、地质等有关部门进行联合验收，合格后方可隐蔽、覆盖。

严格按照招标文件的技术约定及相应规范要求，检查施工单位的施工实验项目及频次，定期、定项进行抽捡，并对试验结果进行必要的复测，保证试验数据的准确性。没有出厂合格证及没有经过复检或复检不合格的材料坚决不允许用到工程中，同时要对原材料检验质量的结果进行认证。

委托有相应资质的水利工程质量检测单位，对工程施工质量进行检测、实验。××水库除险加固工程的施工检测与实验是委托具有国家一级资质的省工程局实验室进行的，并委托省水利水电工程质量检测中心参与质检试验和质量抽检。

监理部根据规范要求对承包人上报的施工测量控制网和施工放样测量成果进行认真审核，其成果符合工程相应级别后予以批准，或通过共同测量后予以签认。

4.4 严格认真的投资控制措施

严格执行工程量审核签证制度。对施工单位的班报实行监理现场签认制度。无监理签字的班报工程量不予认证。认证时按施工班报工程量、监理现场记录及抽检记录反复核对后予以认证，严肃签发计量和支付凭证程序。认真受理工程中出现的索赔申请，进行索赔调查和谈判调解，在公正的原则下提出合理的解决方案。维护合同双方的合法权益。

4.5 完善的信息管理工作

做好施工现场记录和情况反馈，按照合同规范要求编制监理月报、年报；按期整编工程资料和档案，做好文、录、图、表、单的日常处理，在监理期限界满时移交项目法人。

4.6 合同管理贯穿监理工作的全过程

合同管理是工程建设的命脉。监理部在工程监理过程中，经常结合所遇到的各种具体情况，组织监理人员认真学习项目监理合同和工程施工承包合同，并要求监理人员能以合同为基础熟练运用合同条款解决工程实践中遇到的各种问题。

4.7 安全生产常抓不懈

工程开工之初，监理部即要求监理人员及各施工单位在施工过程中要切实加强安全生产，树立施工安全一票否决的意识，认真执行安全生产制度和上级有关安全生产的各项规定，不违章越权指挥，不强令施工人员冒险作业。

4.8 积极协调参建各方关系，维护和谐生产秩序

为了将工程建设过程中各方的意见与建议及时反馈，解决工程施工过程中出现的问题，协调处理好合同双方的矛盾、纠纷，监理部坚持每周举行施工例会，对上周的工作进行小节，布置下阶段的重点工作，并根据施工的进展情况召开专题会议，解决重点难点问题。

通过实践检验证明监理每周例会制是卓有成效的，经过参建各方相互积极配合，使得工程施工的各项工作进展顺利，工程进度、质量达到了预期目的，各方关系协调、融洽，创造了一个良好的施工氛围，得到了有关各方一致好评，为高质量完成建设单位委托的监理任务奠定了坚实的基础。

5 各单位工程监理工作综述和评价

5.1 化学灌浆单位工程

5.1.1 工程概况

（1）设计要点。

为防止溢流面在加固后再次发生冻融破坏和降低坝体渗透压力，延长建筑物使用寿命，保证工程安全运行，设计采取化学灌浆手段，在坝体上游0+2.5m桩号处封闭坝体水平施工缝的渗漏通道，解决大坝坝体渗水问题。

范围包括溢流坝段、挡水坝段、电站坝段的水平施工缝和横向伸缩缝。溢流坝段在观测廊道内和堰顶上打斜孔灌浆；电站坝段、挡水坝段在坝顶打垂直孔灌浆。

设计工程量：一期工程（溢流坝段）钻孔693个，钻孔进尺4051.80m；二期工程（挡水坝段、电站坝段）钻孔128个，钻孔进尺2980.5m。总计钻孔821个，钻孔进尺7032.30m。

要求施工期：选在每年的1～4月和10～12月。

设计施工程序：定位造孔—洗孔—压水试验—灌浆—封孔—效果检查。一期采用1～2缝一次压水一次灌浆工艺；二期为多缝一次压水一次灌浆工艺。

灌浆材料：以水溶性聚氨酯HW做灌浆主材，根据施工缝的具体开度和渗漏情况掺适量LW。灌骑缝孔时加1%的三乙胺速凝催化剂。

灌浆效果检查标准：一期要求压水试验吸水率小于1Lu，二期要求压水试验吸水率小于0.3Lu。

（2）工程项目组成及施工分期。

在××水库除险加固工程中，化学灌浆为一个单位工程，编号：Ⅰ—1，分两期进行施工。其中一期工程为溢流坝段的6个分部工程，包括观测廊道4～18号坝段4个分部工程和1～14号坝段溢流堰面2个分部工程；二期工程由挡水坝段和电站坝段的3个分部工程组成，包括左岸挡水坝段、电站坝段、右岸挡水坝段及骑缝孔工程。

（3）施工工期。

计划工期：一期工程：1999年12月至2001年12月

二期工程：2002年2月至2002年4月 实际工期：一期工程：2000年1月7日开工，2001年9月4日完工；二期工程：2002年2月22日开工，2002年5月9日基本完成。后因增加补充钻孔，故延至2003年4月21日全部完工。

5.1.2 工程项目划分

为便于质量、检查、评定、验收，监理经与业主、设计、施工单位商议进行了工程项目划分，并报省质量监督站审查批准。本单位工程共划分为9个分部工程，其中一期工程6个，二期工程3个。一期工程按溢流坝段的观测廊道和溢流堰面划分，观测廊道15个坝段分为4个分部，溢流堰面14孔分为2个分部。二期工程按灌浆部位划分。左岸挡水坝段、电站坝段、右岸挡水坝段及骑缝孔各为一个分部。每个分部工程一般由3～5个单元工程组成，在同一坝段上的各灌浆孔组成为一个单元工程。本单位工程共有32个单元工程。详见表5.1-1。

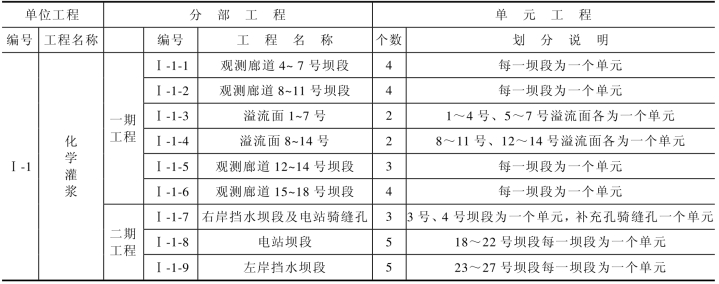

表5.1-1　化学灌浆工程项目划分　

5.1.3 监理过程控制

（1）质量控制。

1）五字控制法：“一巡”、“二序”、“三检”、“四站”、“五审”。

①对钻孔实行巡视和逐孔检查。

②把工序控制作为重点，即上道工序完成后，必须经施工单位三检合格后报监理工程师进行验收签字，没有监理工程师的验收签字，不允许进行下道工序的施工。

③监理部规定，施工单位必须对每道施工工序都执行“三检”制，没有“三检”，监理不进行验收和质量评定。

④对四个重点工序：洗孔、下阻塞、压水试验、灌浆实行全过程旁站监理。

⑤五种审查：审查开工条件；审查施工组织设计及施工技术措施；审查并签发施工图纸及设计修改通知；审查原材料、中间产品及施工设备质量；审查施工单位工程量及验收报告。

2）质量检测。

按竣工孔数计算，本单位工程抽检率一期达57%～87.8%，二期抽检率达88.4%～99.2%。一期抽检结果优良率达97%～100%；二期抽检结果优良率达85%～96.7%。详见表5.1-2。

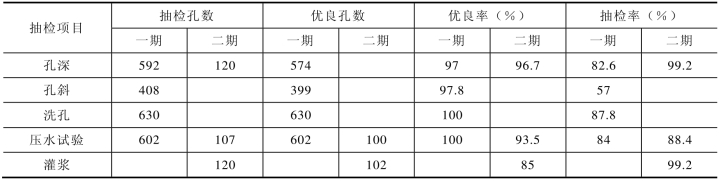

表5.1-2　监理单位抽检统计结果表　

全部中间产品HW和LW浆液均分批进行了检测，从复检成果看，全部合格，可用于化学灌浆。

3）监理为提高工程质量而实行的技术改进措施：

①溢流堰面伸缩缝灌浆由垂直骑缝孔改为双向斜孔灌浆。

②挡水坝段钻孔孔深不足，达不到渗水缝，采取了加大孔深的措施，但有部分钻孔当时已完成灌浆工序，无法加深。

③压水标准问题，二期规定压水试验吸水率为0.3Lu者视为盲孔不必灌浆，但事实上吸水率仅为0.003Lu都可进浆，故采取了所有钻孔均进行灌浆的措施。

④检查孔吸水率虽然远小于0.3Lu的设计标准亦采取先灌浆后封孔的措施。

（2）进度控制。

工程的进度控制是将工程的实际进度通过控制手段令其符合进度要求，使其按建设工期或合同工期完成工程项目。在工程进度计划的执行中，采用主动控制以确保进度目标实现。

为确保施工措施计划按时完成，每月底监理组以“监理月报”的形式向总监理工程师及业主报告工程进度，反映工程进度执行时存在的问题，供业主决策参考。参加由业主、总监或施工单位组织的生产协调会，研究影响施工进度的各种问题，在充分听取施工单位意见及业主指示的基础上，从实际情况出发切实帮助施工单位解决进度计划执行中遇到的问题，以保障施工单位按进度计划适时或提前完成任务。通过有效的进度控制，本单位工程一期提前近四个月完成合同任务。二期基本按计划时间完成任务，后因有渗水，设计补充了部分钻孔，增加工期约一年时间。

（3）投资控制。

严格执行施工班报及工程量审核签证制。对施工单位的班报实行监理现场签字制度，无监理签字的班报其工程量将不予认证。认证时按施工班报、监理现场记录及抽检记录给予认证复核。

根据监理合同规定，监理对投资的控制只负责计量部分。承包合同规定：钻孔按实际进尺计量，灌浆按延米计量。但延米怎样计算，合同没有明确规定。为此2001年4月开始，监理工程师按合同规定进行了10次工程量认证工作。认证结果见表5.1-3。

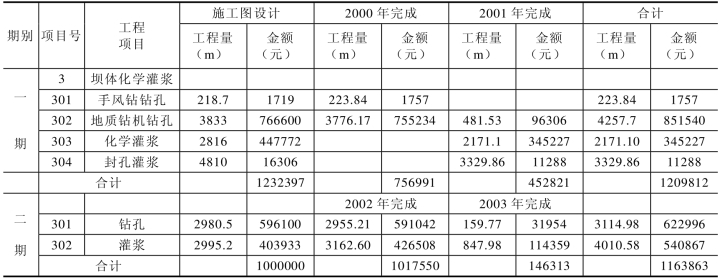

表5.1-3　化学灌浆工程量认证情况统计表　

（4）两管理。

合同管理严格按施工合同进行管理；一期工程为单价承包合同，二期为总价承包合同。在二期工程施工中虽然发生了许多重大设计变更和施工工艺改进，增加了施工工程量，但合同总价仍在控制范围之内。认真收集质量、进度和工程量的信息，包括现场监理记录、质量记录、计量及签证记录。

（5）协调工作。

认真协调施工单位、业主单位、设计单位、监理单位，以及施工单位与施工单位之间关系，理顺了监理和施工单位监理与被监理的关系。避免了坝面各承包商之间的相互干扰对施工的影响。

5.1.4 监理效果

（1）化学灌浆单位工程按计划工期完成任务，为坝上其他工种的施工创造了条件。共计完成钻孔838孔，钻孔进尺7159.22m、灌浆进尺6370.08延米、灌浆量17386.15L。检查孔共设76个，检查孔钻孔进尺776.86m，灌浆449.11m，灌浆量823.16L。详见表5.1-4。

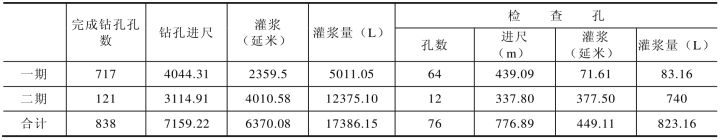

表5.1-4　完　成　工　程　量　表　

（2）化学灌浆质量良好。从检查孔压水试验看，其透水率均小于1.0Lu和0.3Lu的合格标准。（见附件1）。本单位工程所属的32个单元工程在施工单位自评的基础上，经监理认真严格的审核，有28个单元被评为优良等级，单元工程优良率为87.5%。9个分部工程中有8个分部工程被评为优良。分部工程优良率达88.9%，高于优良标准30多个百分点。由于化学灌浆系隐蔽工程，故所有分部工程均通过省质量监督站、项目法人、设计、监理和施工单位五方组成的验收组进行联合验收评定质量等级。各分部工程质量评定情况见表5.1-5。

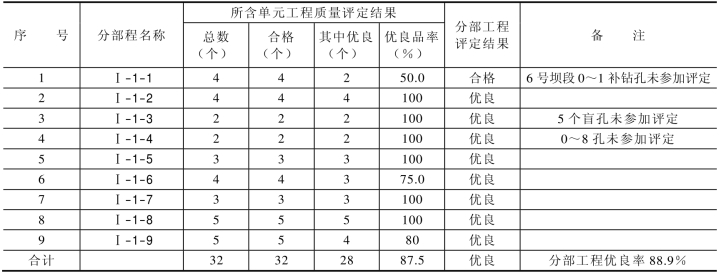

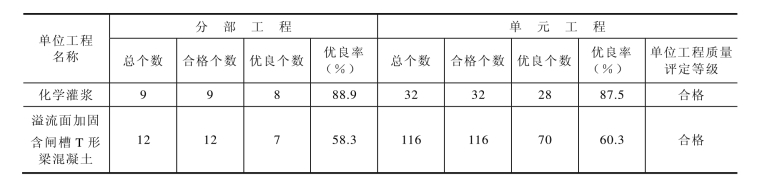

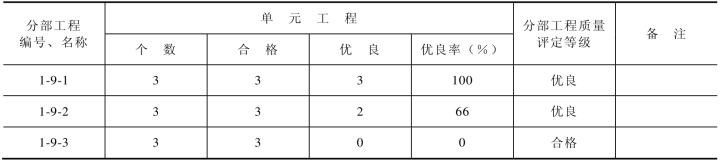

表5.1-5　分部工程质量评定统计表　

（3）投资控制效果。

工程投资控制合理，工程量认证准确、认真。总计完成投资2373675元，占计划投资2232397元的106.33%。基本控制在计划之内。

（4）工程评价意见。

综上所述本单位工程施工进度控制合理，按计划完成施工任务，工程质量全部合格，分部工程优良率达到88.9%，大于50%。中间产品浆液质量全部合格。工程投资控制合理，达到计划要求。工程技术档案资料规范齐全，未发生过质量事故，因电站坝段还有轻微渗漏现象，经省质量监督中心站核准本单位工程质量等级为合格。见表5.1-6。

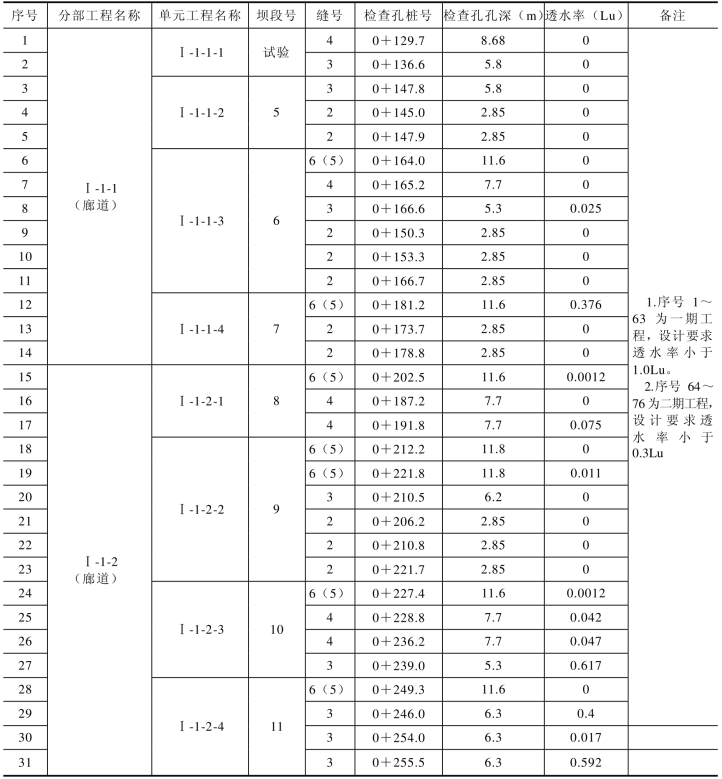

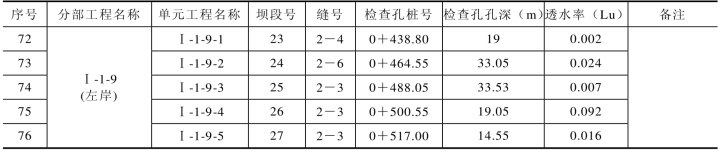

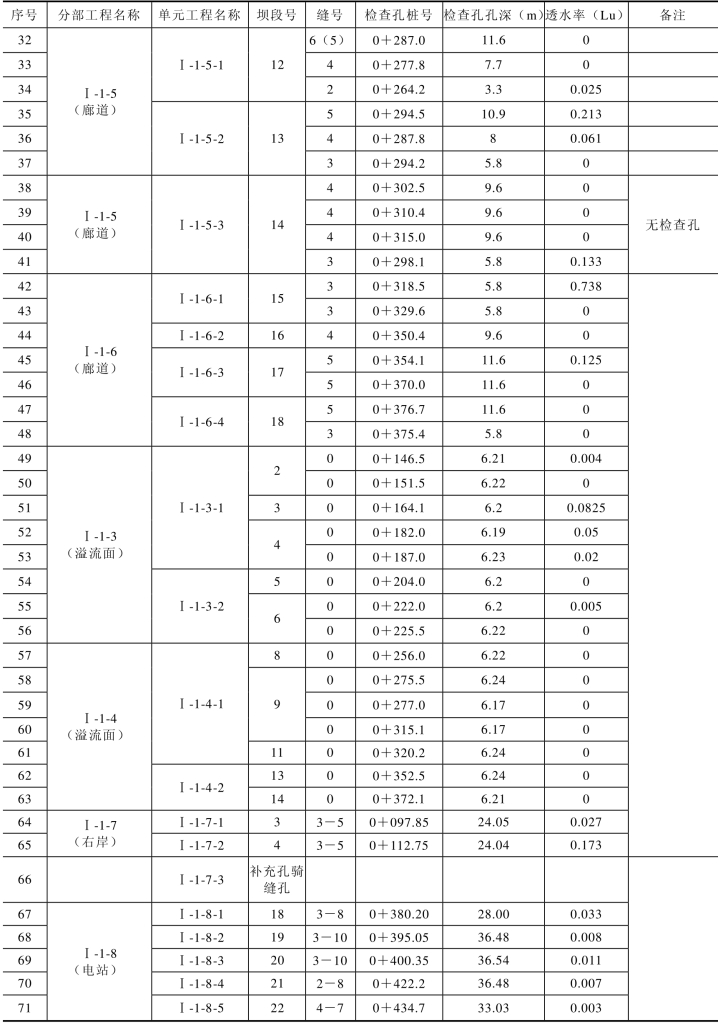

表5.1-6　检查孔压水试验成果表　

续表　

续表　

5.2 溢流面加固单位工程

5.2.1 工程概况

该单位工程原设计工程内容为溢流堰面原混凝土凿除，新混凝土滑模浇筑，细石混凝土浇筑，SPC砂浆抹面，坝上原门机梁拆除，新门机梁预制安装，弧形闸门槽混凝土凿除和闸门槽二期混凝土浇筑，原坝面2号、3号交通桥梁拆除及新交通桥2号、3号梁、盖板预制安装等项，后因设计变更和新增二期工程；增加新门机检修梁，坝上路面混凝土及栏杆、启闭机室及房屋维修等项目。各项目完成的主要工程内容和工程量如下：

（1）溢流面原混凝土凿除2993m3，其中人工745.5m3，安插锚筋11730根，钢筋制安86.27t，浇筑滑模混凝土2922m3。设计标号为C30、W6、F300。

（2）溢流面薄层混凝土1640m2，溢流面SPC砂浆抹面1226.02m2，浇筑细石混凝土118.5m3。其中细石混凝土设计标号为C30，SPC砂浆设计标号为M30、F300、W6。

（3）坝上原门机梁拆除320.2m3，拆除门机梁立柱104.98m3，浇筑C30混凝土525.52m3，钢筋制安109.554t。（其中门机梁浇筑混凝土387.24m3，门机梁制安102.634t）。

（4）弧形闸门检修闸门槽混凝土凿除781.07m3，安插锚筋3474根，钢筋制安18.64t，闸门槽浇筑C30混凝土554.9m3。

（5）交通桥原2号、3号梁拆除外运138.60m3，混凝土浇筑186.82m3，其中新交通桥2号、3号梁混凝土118.16m3，盖板混凝土浇筑67.20m3，混凝土设计标号为C30。钢筋制安52.98t，其中新交通桥2号、3号梁钢筋制安35.28t，盖板钢筋制安16.04t。

（6）浇筑混凝土85.40m3，钢筋制安20.42t，其中门机下游检修梁C30混凝土浇筑84.28m3，钢筋制安16.12t。

（7）浇筑混凝土1071.6m3，其中底孔回填C20混凝土920m3，通道C20混凝土125m3，盖板C25混凝土17.3m3，其他回填混凝土9.3m3。钢筋制安5.10t，其中底孔钢筋3.44t，盖板钢筋1.66t。

（8）凿除高出路面130.67m以上原路面混凝土207m3，浇筑路面垫层C30混凝土260m3，铺设沥青路面5300m2，制作安装白钢栏杆1387m。

（9）启闭机室及房屋维修浇筑C20混凝土105.4m3，钢筋制安10.61t，砌砖20.26m3，安装彩板1339.8m2，粘贴蘑菇石188m，外墙刷涂料1295m2，室内刮大白1121.6m2，粘贴GRE构件等。

施工日期：2000年4月17日至2004年9月16日

为了便于工程质量评定和管理，本单位工程共划分13个分部工程，125个单元工程。详见表5.2-1。

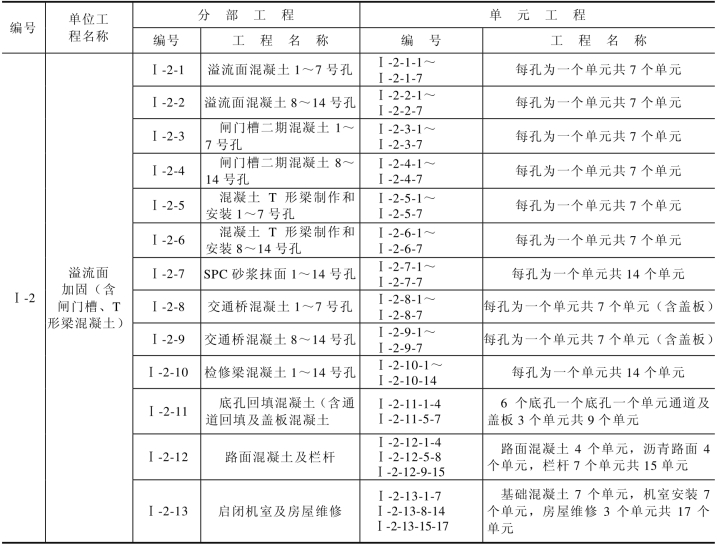

表5.2-1　溢流面加固（含闸门槽、T形梁混凝土）单位工程质量评定项目划分　

5.2.2 监理过程

（1）进度控制。

进度控制的基本方法是根据承包合同和工程的总体安排结合工程的实际情况制定好年度计划报省质检站和业主批准，然后根据实际执行情况在月生产计划进行调整，并采取适当措施，确保工程顺利进行。

2000年5月15日，监理部根据批准的施工总体进度计划，监理部签发了溢流面加固工程的开工令，承包商立即组织施工。在此之前施工单位进行静态爆破和C20岩石分裂机凿除试验，但效果不理想，最后还是用风镐进行溢流面混凝土凿除。9月5日业主、监理、设计、施工单位对溢流面进行联合验收，并于9月6日进行溢流面滑模混凝土浇筑，到10月22日1～6号孔溢流面滑模混凝土结束。2001年4月24日至6月19日完成7～14号孔溢流面滑模混凝土浇筑。

根据2000年6月1日加固办“关于加固工程检修闸门槽项目施工进度的安排”，要求在7月5日前完成88.58m高程以下所有闸门槽混凝土凿除，埋件制作安装及闸门槽二期混凝土浇筑工作。监理要求施工单位逐日安排施工进度，落实措施。时间短、任务重、难度大，全部采用悬空吊兰施工。为了缩短凝固时间，保证工期锚筋由水泥砂浆锚固改为药卷锚固，这样提前钢筋绑焊时间，也保证施工质量。到6月29日14孔闸门槽88.58m高程以下的二期混凝土浇筑全部完成，保证水库安全渡汛。

于2002年6月22日完成闸门槽二期混凝土浇筑。

2001年4月28日开始浇筑新门机梁混凝土，8月12日新门机梁混凝土浇筑结束。7月28日开始安装新门机梁到10月10日新门机梁全部安装完毕，到此××省工程局安装处及时进场进行新门机安装。

2001年5月23日开始浇筑交通桥2号、3号梁混凝土，于10月9日交通桥2号、3号梁混凝土浇筑完毕，同时于2002年4月9日交通桥2号、3号梁及盖板安装完毕。

2002年由于上游原交通桥梁移至下游作为门机检修桥计划经论证不可行，故于2002年4月22日开始预制门机检修梁到6月28日结束，又于5月18日开始安装门机检修梁到7月3日安装结束。

2002年9月23日开始进行新启闭机室修建工作；浇筑基础梁混凝土，砌砖，安装拱板等。

同时浇筑通道混凝土，锁定上面的盖板等。

2003年3月6日签发了“2003年溢流面加固工程”开工令。3月13日业主召开“2003年加固工程安排座谈会”。进行启闭机室抹灰，刷涂料，刮大白，门室安装等。迎宾楼、机电楼的维修和装修工程。同时完成了交通桥路面沥青混凝土铺设，坝面栏杆安装及1号、6号底孔混凝土回填，圆满完成全年的施工任务，为使水库的30年大庆胜利召开作出应有的贡献。

2004年4月9日工程局部分工人进场，但迟迟没有开工，6月24日为此放假待命，7月27日工程局改制后第二次进场。于8月15日开始进行底孔混凝土回填，到9月16日完成2号、5号底孔混凝土回填。

溢流面加固单位工程经历了5年时间，因为底孔混凝土回填受水库度汛影响，还有3号、4号没有施工，做尾工处理。其他项目基本上按年度计划和月生产计划组织施工。重大的设计变更对工程进度虽有一定影响，但进行适当的调整，调度合理，施工紧张有序，环环相扣，完成计划要求。虽然施工时间长达5年但没有影响水库的兴利、防洪调度，所以说工程进度安排合理，控制得当。

（2）质量控制。

监理部结合工程实际编制了溢流面加固工程质量控制的实施细则、办法、表格；建立质量管理的组织机构，明确了质量检测评定的程序和方法；对施工图纸，施工技术措施进行了预审，发现问题提前纠正。

本工程实行项目监理工程师负责制。对工序和单元工程的检测和评定，首先由施工单位进行“三检”后项目监理工程师再进行复核评定。

在单位工程开工前监理对施工单位关于溢流面混凝土凿除，滑模混凝土浇筑，闸门槽混凝土凿除及二期混凝土浇筑，T形梁混凝土浇筑及安装的施工组织设计进行了严格审查，并经多次反复讨论研究修改后才允许开工，从源头上把住质量关。

原溢流面和闸门槽混凝土凿除过程监理要施工单位按设计要求进行。并要求施工中画线，挂线进行，保证混凝土凿除位置准确，避免超凿或欠凿，混凝土凿除由施工单位“三检”后报监理认定，监理认定合格后报业主，由业主组织省质检站、设计、监理、施工单位进行联合验收，以确保混凝土凿除质量。

混凝土浇筑开仓前（溢流面、T形梁、矩形梁、闸门槽等）通知监理，监理到施工现场进行全面检查；包括基面清洗，滑模轨道，闸门槽测量放线成果，锚筋，钢筋，滑模安装，模板支立质量以及后仓配料准备情况等，检查合格后进行混凝土浇筑。混凝土原材料及配合比都经工地复试合格后才能使用。混凝土在后仓按重量比逐车称重进行配料，依次加料拌和；溢流面滑模混凝土1～6号孔在坝面进行拌和，翻斗车运料，缓降器下料淄槽送料到滑模处；7～14号孔混凝土拌和在溢流面进行为了防止骨料分离和水分蒸发用自制轨道矿车运料，铺料长度、厚度、振捣，滑模速度均按有关的规程、规范严格控制，滑模后专人负责抹平、压光，并喷洒养护剂覆盖麻袋进行流水养生，从而保证了混凝土施工质量。

溢流面薄层区凿除由施工单位“三检”后报监理认定，监理认定合格后报业主，由业主组织省质检站、设计、监理、施工单位进行联合验收。验收合格后再进行SPC砂浆抹面，SPC砂浆抹面是一种新技术，施工开始的几个孔，监理实施旁站检查、指导。施工人员掌握技术后监理进行巡视检查的办法对施工质量进行监督，由于SPC砂浆抹面施工是采用新型材料施工的新工艺，施工时其界面剂涂上后对SPC砂浆铺抹时间要求非常严格，超过一定时间后，再抹SPC浆容易产生起皮，龟裂等缺陷，为此监理部要求施工单位要认真培训SPC砂浆抹面施工的技术工人，使之工艺熟练，工序衔接顺畅。但由于工期紧，人员没有经正式培训就先进行施工，当时虽经当年监理和省水利水电工程质量检测中心对溢流面、T形梁，闸门槽、SPC砂浆抹面及细石混凝土等施工质量进行了抽样检测混凝土原材料、配合比、拌和物性均符合国家及行业标准，监理部也对施工单位成果进行回弹仪复查质量均达到设计标准，但由于施工时界面剂涂刷后上SPC砂浆的时间控制不好，一年后还是造成局部溢流面产生了起皮，龟裂等缺陷，后经业主单位会同监理、设计、施工单位共同研究原因和处理方案，2005年由省水利水电勘测设计研究院给出溢流坝面质量缺陷处理方案，经业主和监理单位同意实施，施工单位按处理方案对溢流坝面滑模混凝土细小裂缝采用澎内传401材料进行了面层涂刷，解决了混凝土裂缝问题。又对部分SPC砂浆抹面重新进行工艺处理，很好的解决了部分抹面处的起皮和龟裂缺陷，经业主、设计、监理现场评定，施工质量达到设计要求，质量等级评为合格。

（3）投资控制。

按监理合同规定，监理对投资的控制是部分控制，即负责已完工程的计量认证工作。计量的主要依据是施工合同、施工图纸和实际的测量资料。监理对施工单位上报的完成工程项目和工程量，首先核对其施工质量是否符合设计要求和质量标准，然后再详细核算其工程量，只有质量合格，工程量计算准确无误，才签字认证和上报业主审核支付。

溢流面加固单位工程的施工历时5年，其验工计价的工程量基本与图纸（包括设计变更）和合同规定相符（一期工程单价承包，二期合同总价承包）。但是闸门槽混凝土凿除、锚筋、钢筋和二期混凝土浇筑量均监理认真审核，符合工程实际。由于闸门槽下段施工时间紧迫，不得不14孔闸门槽全部同时施工，增大了施工单位的投入，经监理和业主的审核给施工单位以适当的补偿。所以说投资控制合理，即保证了业主利益也维护了施工单位的合法权益。

（4）“两管理”、“一协调”。

溢流面加固工程基本按合同和要求进行，没有出现任何大的合同纠纷。对个别项目因单价（或二期总价承包）过低，施工单位难以接受而拖延工期时，监理及时做好施工单位的工作，要求在不误工期的情况下与业主协商解决办法，如启闭机室屋维修，路面混凝土及栏杆等做了大量的协调工作，使工程顺利完成。

在信息管理方面，监理部用电脑打印等设备随时将溢流面加固工程的文件，资料、意见和建议等打印成材料发送给业主和施工单位。监理工程师每天记录施工进度，施工中发生的问题及处理情况，每月编写监理月报向业主反馈工程进度和质量情况。

在施工过程中，监理对业主、设计、施工各方的不同意见和矛盾做了大量的协调工作，同时还对水库除险加固工程溢流面加固、化学灌浆、门机安装、远程控制、激光观测等施工单位进行协调，使之互不干扰，环环相扣，紧张有序进行。

5.2.3 监理效果

经过5年的监理工作，取得以下的监理效果：

（1）全面按时完成了施工合同和施工图纸规定的工程任务，没有因施工而影响水库的正常运用，美化了水库环境，有利于旅游事业的发展。

（2）工程质量全部合格，合格率100%，所属13个分部工程中有7个被评为优良，第11分部因其他原因列为尾工处理，不参加质量评定，分部工程优良率为58.3%，但因部分坝面进行过缺陷处理，单位工程质量等级评为合格。见表5.2-2～表5.2-4。

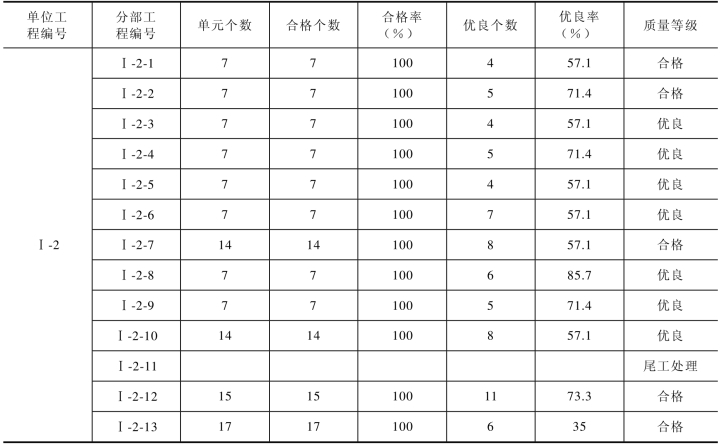

5.2-2　分部工程质量等级评定结果　

注　1. 因溢流面加固处理完工1年后，出现细小的裂缝及局部起皮等缺陷，后虽经用401材料，及SPC砂浆专业处理，解决了工程缺陷问题，但质量等级只能评定为合格。

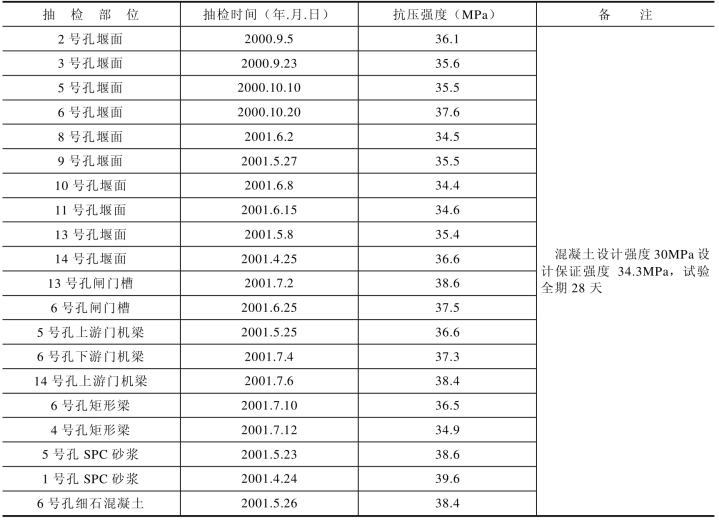

表5.2-3　省水利水电工程质量检测中心抽检混凝土抗压强度结果　

表5.2-4　省水利水电工程质量检测中心抽检混凝土SPC砂浆抗冻抗渗结果　

××省水利水电工程质量检测中心对××水库施工质量抽检报告结论。

通过对施工质量抽样检测，得出如下结论：

（1）本工程原材料质量符合国家标准和规范。

（2）在工程监理、施工单位、设计部门的共同努力下混凝土拌和物性控制的较好，混凝土生产质量稳定优良。

（3）硬化混凝土的各项指标均满足设计要求。

监理回弹仪抽检门机下游检修、溢流面SPC砂浆抹面、矩形梁、门机梁C30混凝土统计表，见表5.2-4～表5.2-7。

表5.2-4　门机下游检修梁回弹仪抽检表　

表5.2-5　溢流面SPC砂浆抹面回弹仪抽检表　

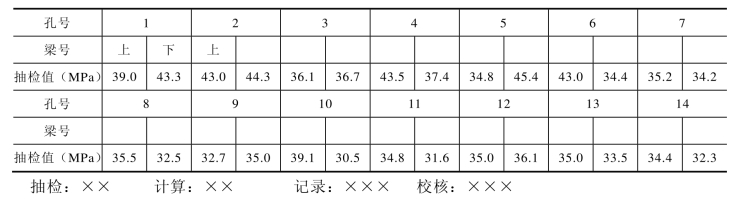

表5.2-6　矩形梁回弹仪检测统计表　

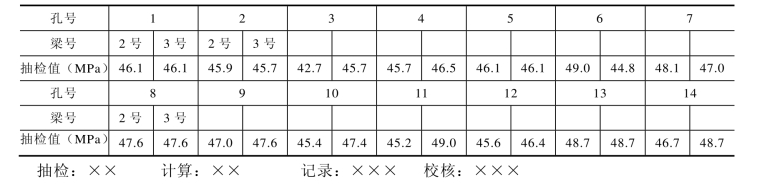

表5.2-7　门机梁回弹仪检测统计表　

5.3 右岸护岸（含左岸工程）单位工程

5.3.1 工程概况

××水库除险加固工程建设项目共有9个单位工程，其中之一为右岸护岸单位工程。该单位工程原设计工程内容为右岸护岸、右岸上坝公路、右岸回车场、上坝台阶等项，后因设计变更和新增二期工程，取消右岸上坝公路，增加右岸山体岩石喷锚、左岸挡土墙、左岸上坝台阶、左岸山坡孤石处理及砌石护坡等施工项目。各项工程完成的主要工程内容和工程量如下：

（1）右岸护岸：基础土方开挖6414.68m3，石方开挖2400.4m3；挡土墙C25混凝土976.21m3，钢筋制安37.87t；墙后土方填筑8569m3；护坡及山体挡土墙浆砌石1560.56m3。

（2）右岸回车场及上坝台阶：山体岩石开挖800m3、挡土墙及路面混凝土155m3、台阶花岗岩石板133.45m2。

（3）右岸山体岩石喷混凝土945m2。

（4）左岸挡土墙及排水沟：基础开挖土石方2654.11m3、浆砌石2450.42m3、干砌石30.7m3。

（5）左岸上坝台阶花岗岩石板305.98m2、混凝土9.4m3。

（6）左岸山坡坡面浆砌石27m3、干砌石826m3、孤石处理1500m3。

施工日期：2000年3月24日～2003年9月16日。

为便于工程质量评定和管理，本单位工程共划分为9个分部工程，75个单元工程。详情见表5.3-1。

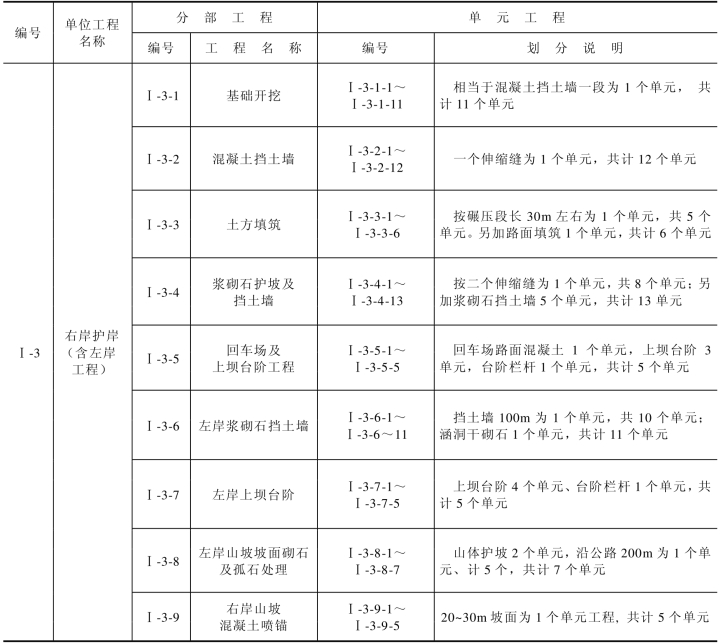

表5.3-1　右岸护岸（含左岸工程）单位工程质量评定项目划分　

5.3.2 监理过程

（1）质量控制。监理部结合工程实际编制了右岸护岸工程质量控制的实施细则、办法、表格；建立了质量管理的组织机构，明确了质量检测评定的程序和方法；对施工图纸、施工技术措施进行了予审，发现问题提前纠正。

本工程实行项目监理工程师负责制。对工序和单元工程的检测和评定，首先由施工单位进行“三检”，项目监理工程师进行复核评定。

对混凝土原材料和浇筑施工，监理除在现场进行巡视检查外，还利用承包商的设备和工具进行抽检试验，并用混凝土回弹仪进行复查（见附件3）。

在基础开挖和验收过程中，监理坚持按隐蔽工程对待，组织了省质量监督站，业主、设计、地质、监理、施工六方联合验收，并对基础地质进行了地质描绘，以确保混凝土挡土墙建立在牢固可靠的基础之上。

在土方填筑前，监理坚决要求承包方进行土工实验和现场碾压试验，在分层填筑碾压过程中，必须实地取样检验，下一层不合格不许进行上一层的施工，以确保各层回填土的压实度达到合格标准。由于土方回填后期，场地狭窄机械无法作业，采取了进占法堆筑的办法，为保证其有足够的密实度，采取了长达一年多（两个雨季）自然固结的方法使其固结、稳定。确保了表层浆砌石护坡不致因沉陷而产生裂缝。

在各种浆砌石工程施工中，监理对石料的材质进行了严格的肉眼鉴定，并用回弹仪检测其强度；对砂浆的配合比及现场拌制情况进行了严格的检查，并督促施工单位取样检验其标号，对砌筑的方法、厚度、尺寸，监理随时抽检，不合格者责令返工重砌，甚至罚款。

由于采取上述一系列控制措施，保证了右岸护岸单位工程的施工质量达到设计标准。

（2）投资控制。按照监理合同规定，监理对投资的控制是部分控制，即只负责已完工程的计量认证工作。计量的主要依据是施工合同、施工图纸和实际测量资料。监理对施工单位上报的已完工程项目和工程量，首先核对其施工质量是否符合设计要求和质量标准，然后再详细核算其工程数量。只有质量合格，工程量计算准确无误，才予以签字认证和上报业主审核支付。

右岸护岸单位工程的施工历时4年，其验工计价的工程量基本与图纸（包括设计变更）和合同规定相符。唯有右岸挡土墙基础开挖土石方大大超出设计数量，原因是右岸护岸工程设计时未做详细的地形、地质勘测工作，资料与实际出入较大。施工开挖前进行了详细的放线测量，开挖后又进行了核算，所以实际计量是准确的。

（3）“两管理”、“一协调”。右岸护岸（含左岸）工程施工基本按合同要求进行，没有出现任何大的合同纠纷。对个别项目因单价过低，承包方难以接受而拖延工期时，监理及时做好施工单位的工作，要求在不误工期的情况下与业主协商解决办法，如上坝台阶由花岗岩条石改为石板以降低造价。使工程得以顺利进行。

在信息管理方面，监理部拥有电脑打印等设备，随时将右岸护岸单位工程的文件、资料、意见和建议等打印成材料发送给业主和施工单位。监理工程师每天记录工程监理情况，每月编写监理月报向业主反馈工程进展和质量情况。

在施工过程中，监理还对业主、设计、施工各方的不同意见或矛盾，做了大量的协调工作，不再赘述。

5.3.3 监理效果

通过4年的监理工作，取得了以下的监理效果：

（1）全面按时完成了施工合同和施工图纸规定的工程任务。对防汛期间防止左右岸山体岩石坠落，滑坡、防止右岸坝脚冲刷，便利左右岸坝上、坝下交通，发挥了重要作用。同时也美化环境，有利旅游。

（2）工程质量全部合格，合格率为100%。所属的9个分部工程中有4个被评为优良，优良率为44.4%。经省质量监督站核准，本单位工程质量等级为合格验收结果见表5.3-2。

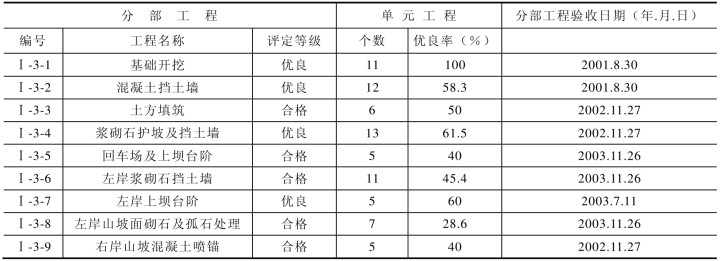

表5.3-2　右岸护岸（含左岸工程）单位工程分部工程验收情况表　

（3）本单位工程所发生的各种费用均经监理和业主认真审查、核实，工程计量准确，投资控制在预算之内。

（4）右岸护岸监理试验资料表。见表5.3-3～表5.3-7

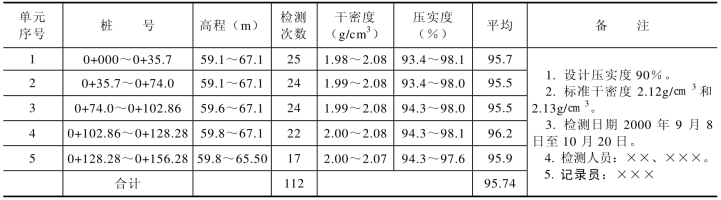

表5.3-3　土料填筑压实度统计表　

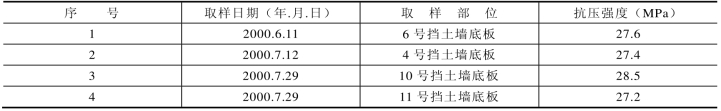

表5.3-4　右岸护岸挡土墙混凝土C25抗压强度统计结果　

表5.3-5　监理抽检C25混凝土抗压强度统计表　

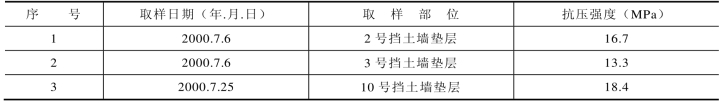

表5.3-6　监理抽检C10混凝土抗压强度统计表　

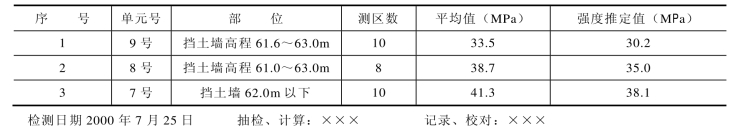

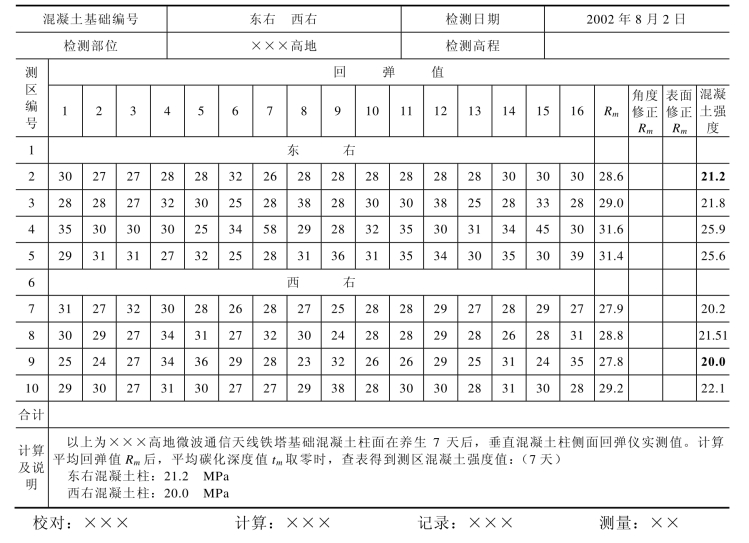

表5.3-7　监理回弹仪抽检右岸挡土墙C25混凝土统计表　

5.4 金属结构制作及安装单位工程

5.4.1 工程概况

本工程建设是溢流坝14孔弧形闸门的上游新增设14孔平面检修闸门槽。一扇闸门（分六节）。

闸门槽中心桩号坝轴线0+0.600m、底坎高程83.783m、顶端部高程102.10m。

12m×13.2m～12.9m平面检修闸门设计为一扇分六节，（出厂编号；1～6号），每节闸门设有两个抓梁卡体箱，启闭吊运与坝上门机机械抓梁吊耳相匹配。六节闸门之间有互换性，闸门放置任何孔位的闸槽里均可。根据实际需要而增加闸门节数，也可以把六节闸门同时叠落在一个闸孔里，能使闸孔达到最高水位的封水效果。该闸门是属于叠梁露顶式大型平面滑动闸门，闸门在非工作时，锁定在闸槽的顶部，交通桥面的下部，桥面设有混凝土盖板。技术参数表见表5.4-1。

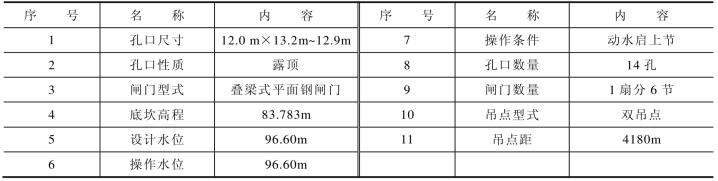

表5.4-1　技术参数　

（1）工程总体技术要求。

本工程是根据规范及施工设计图纸的技术要求，保证闸门与门槽的制造、安装精度，以达到闸门最佳的封止水效果。

（2）工程项目划分。

根据国家水利水电钢闸门制造及安装验收规范，DL/T 5018—94标准，结合水工金属结构的行业特点，为了便于工程建设了解，掌握工程施工质量控制，质量检查及评定，上级主管部门监督、评价，同时也方便监理依据认定项目划分，对施工质量进行控制、评定，检修闸门门槽制造与安装，闸门制造与安装进行了具体划分见表5.4-2。

表5.4-2　工程项目划分表　

（3）施工进度。

1）开完工日期。

2）闸门门槽制造、开完工日期。开工日期：2000年5月30日。完工日期：2001年4月4日。

3）闸门门槽安装开完工日期。开工日期：2000年6月16日。完工日期：2002年6月11日。

4）闸门制造开完工日期。开工日期：2001年5月14日。完工日期：2002年3月18日。

5）闸门安装开完工日期。开工日期：2002年11月7日。完工日期：2002年11月16日。

6）底孔拉杆安装开完工日期。开工日期：2003年4月26日。完工日期：2004年9月28日。

（4）工程内容及工程量。

1）工程内容：闸门槽埋件制造工程 闸门防腐工程

闸门槽埋件防腐工程 闸门安装工程

闸门槽埋件安装工程 闸门制造工程

盖板、零星金结工程、弧形闸门二次启升。

2）设计工程量：门槽埋件制造、安装：111.598t/14孔

闸门制造、安装：83.36t/6节

盖板、零星金结制造及安装41.35t，底孔拉杆安装6孔、弧门二次启升机构安装 14孔。

3）实际完成工程量：门槽埋件、制造、安装113.145t/14孔 闸门制造、安装86.494t/6节

盖板、零星金结制造、安装：约41.35t

底孔拉杆安装4孔，24.96t/4孔，底孔拉杆安装时采用的临时锁定装置2套。

超出设计工程量原因：①门槽埋件主轨不锈钢水封座板重量计算有误；②闸门锁定部位设计更改及外加工件卡体箱所增加的工程量；③底孔事故检修闸门充水装置重新加工的工程量。

4）检测方法和主要设备。金属结构监理工程师与业主副总×××在施工过程中，多次到工厂巡视检查、抽检、重点旁站监理方式。在闸门出厂验收中，按《水利水电工程钢闸门制造安装及验收规范》（DL/T 5018—94）规定要求，逐节逐项进行检测。利用以下测量设备、工具：检测设备有经纬仪、水准仪、超声波探伤仪、X光射线探伤机、漆膜测厚仪。检测工具有游标卡尺、千分尺、塞尺、焊缝外形检测尺、钢板尺、钢丝线等。

5.4.2 监理过程

（1）质量控制。

1）检查承包商单位质量保证体系：

监理检查和监督承包商建立质量检查“三检“制度，监理严肃规定施工单位在单元工程验收时，未有“三检单”，监理不进行验收和质量评定工作，更不能计量。

2）认真审查承建单位施工组织设计：

开工前，监理要求施工单位按期上报施工组织设计。对其组织设计认真查看，严格审查，重点审查施工方案的合理性、先进性，施工人员组织配置能否满足闸槽及闸门制造与安装质量及进度要求。

对施工组织设计中存在的问题，给予施工单位提示纠正、修改。直至达到要求。

3）认真审查材质检验报告单：

监理对闸门及闸门埋件的材质单合格证等进行认真审查，经核实该闸门埋件是Q235B、闸门主材是Q345B，闸门的次梁原设计20号槽钢（16Mn），经设计同意更改22号槽钢（Q235B）设计有变更通知单，焊接材料及其他均符合设计要求。

4）施工过程质量控制。

（a）闸门埋件主、反轨制造工程的质量控制：门槽埋件、主、反轨加工制造，为了满足H200×200×12型钢与∠180×170×12角钢拼焊尺寸（270mm），采取了把∠180×180×12角钢机加工成∠180×170×12不等边角钢。然后两种已开坡口的型钢拼焊在一起。这样不但保证了焊缝焊透要求，同时也使焊后变形达到最小程度。加工后的主、反轨工作面平整、光滑，满足“规范”要求。

14孔门槽埋件制造，共56根主反轨，14根底坎，经过验收，主、反轨、底坎的工作面直线度均小于3.0mm，侧面直线度小于4.0mm，局部不平度全部小于1.0mm，扭曲小于1.5mm，14孔门槽即14个单元工程合格率100%，优良率93%，该分部工程评定为优良。

（b）闸门埋件主反轨防腐工程的质量控制：门槽防腐有它的特殊性，施工监理未能驻厂监造，因此工厂防腐质检人员必须跟着工序检查，为避免后道工序可能把前道工序质量缺陷掩盖，难以对此做正确判断，工厂质检人员跟踪每道工序检查，做好详细记录非常关键，监理以工厂提供的有关质检记录进行总漆膜厚度检测，漆膜附着力检测，漆膜外观质量检查。

14孔闸门槽防腐，即14个单元工程，总漆膜厚度均在320～400um之间，附着力、外观质量全部优良，合格率100%，优良率100%，分部工程等级为优良。

（c）闸门门槽埋件安装工程质量控制：门槽安装是以坝轴线0+000为基准测量放线，门槽中心桩号0+000.60m。主、反轨安装从▽83.783底坎往上进行，工程需要三次安装，三次浇注混凝土。为了防止三次安装的误差积累，监理坚持了每节安装都要以底坎门槽中心为基准点。门槽中心全部贯穿一条中心线，严格控制垂直中心∠0.2mm误差范围。门槽中心线至主、反轨的距离控制在-1～+3范围。

在门槽埋件安装11号、13号孔中段、上段时，由于旧闸墩上、下不垂直，导致反轨越往上越偏离旧闸墩，最大向外偏离达100mm左右，反轨悬在闸墩外侧难以与基础膨胀螺栓连接加固焊接。经监理与施工单位研究，采取在闸墩外侧增设锚筋，加钢筋连接反轨，使反轨有一定的支撑力，达到稳固反轨埋件的目的。

14孔埋件，14个单元工程，监理逐孔检测验收的结果：单元工程合格率100%，优良率达到86%，门槽安装分部工程评定为优良。

（d）闸门制造工程的质量控制：开工前，监理部下发了，“关于检修闸门设计技术交底和闸门施工图纸会审文件”，认真审查了，闸门制造的主材料的材质证明。复验单、合格证等有关资料。经核实闸门主材是Q345（16Mn），焊条是E5016（J506），自动焊材料是H08MnA，焊剂是HJ431，闸门的次梁原16锰、20号槽钢，由于工厂购买不到，经协商，设计单位同意用Q235B的22号槽钢代用，设计单位有变更通知单。

闸门制造期间，项目监理未驻工厂监造，监理与业主副总曾多次到工厂巡视，检查闸门关键位置的加工质量，发现问题，及时纠正、处理，并做记录，对于闸门上的一、二类焊缝，认真严格检查焊缝的外观质量，格外的注意查阅了X光射线，超声波探伤报告。经过检查结果，符合《水利水电工程钢闸门制造安装及验收规范》（DL/T 5018—94）规范的要求。闸门上的三类焊缝的外观检查，发现局部个别存在焊角偏大、下偏，表面不光滑现象，主要表现在骨架与面板连接角焊缝，但是焊角的最底处也满足设计8mm的要求，表面不光滑比较严重的，监理要求处理。处理后检查表面比较理想符合要求。

检修闸门制造质量验收时是在工厂钢性平台上，除橡胶止水封外，闸门的侧轮、反正滑块（道）全部进行予组装，经过各项检测，主要项目检测全部优良，一般项目检测全部优良，见附表5.4-3。

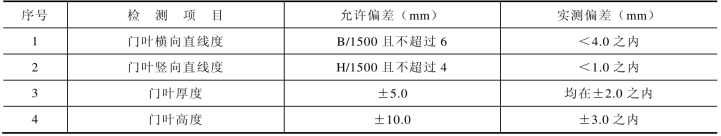

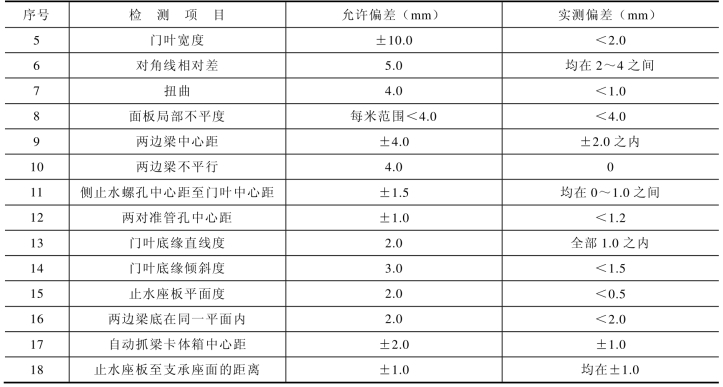

表5.4-3　检修闸门制造质量监理检测记录　

续表　

（e）闸门的防腐质量控制：六节闸门防腐处理是验收合格之基础上在工地进行的，闸门除锈后的表面清洁度，粗糙度施工单位质检员跟踪检查（测），监理执行工序性验收。清洁度达到Sa2.5级，粗糙度均能达到40～70um，两项符合《涂装前钢材表面锈蚀等级和除锈等级》（GB 8923—88）中的规定。

闸门的封闭涂料：底漆采用SZ水性无机富锌底漆，喷涂后经过检查各项指标符合设计要求，面漆采用SA水性无机富铝面漆，喷涂后检查各项指标基本符合设计要求，不过一星期后发现局部表面有翘皮、片状脱落现象，经过认真修补，基本达到合格程度。

（f）闸门安装的质量控制：检修闸门制造质量优良，给闸门安装打下最良好的基础，在工地闸门安装时，各部件按原工厂予组装位置编号，对号入座，因此闸门安装的几何尺寸检测，除六号闸门底水封橡胶安装长度缺尺3mm，经过补粘，其各节全部符合《水利水电工程钢闸门制造安装及验收规范》（DL/T 5018—94）规定的各项标准要求。六节闸门安装的主要检测结果见附表5.4-4。

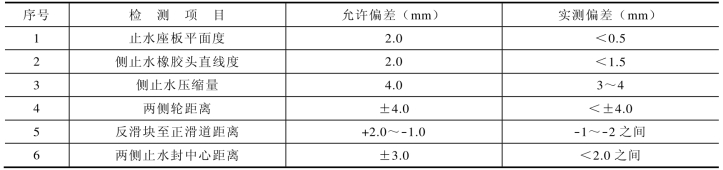

表5.4-4　检修闸门安装质量监理检测记录　

（g）六节闸门在工厂内的互换试验：平面检修闸门制造单元工程验收合格后，根据设计要求，在工厂做了互换试验，经过试验结果：任何节之间配合良好，满足设计要求。

（h）检修闸门无水入槽试验：14孔检修闸门槽逐孔试验，在9号孔叠落6节闸门试验，施工单位质检员、监理、业主代表×××旁站检查。在试验中，13号孔主轨有残留水泥渣等物，施工单位又一遍清除。门体试槽采用坝上门机副启机机械抓梁吊入闸门槽内，门体平稳、垂直、水平不卡阻。闸门处于工作部位时，底水封压缩紧密，侧止水封压缩3～4mm，反、正滑道（块）与轨道间隙及侧轮与轨道间隙符合设计、规范要求。

（i）底孔工作闸门拉杆安装质量控制：拉杆已按设计和规范要求安装到位。

（2）工程验收及验收资料审核。为使施工单位对工程验收资料的内容更进一步了解掌握，监理下发了关于工程验收和档案资料整理的通知，让施工单位有一个准确的目标，施工单位上报的质量评定表，监理认真审查，对出现的问题及时要求施工单位修改，保证工程资料图纸清楚，数据准确。

（3）投资控制。监理要求施工单位报工程量时，必须经过质量评定达到合格标准。监理在验工计价中，本着实事求是的态度认真复核，以计算审核数据准确为原则，维护业主和承包商的正当权益。

（4）协调工作。金属结构制作安装过程中，监理及时对施工中出现的问题与业主单位负责人进行沟通，得到了业主对监理工作的支持和理解，及时处理协调各方之间的关系，目的是为了把工作做的更好。

5.4.3 监理效果

（1）质量评定结果。本单位工程所属的5个分部工程的质量在施工单位自评的基础上，经监理核准，5个分部全部合格，其中4个部分工程达到优良。见表5.4-5。

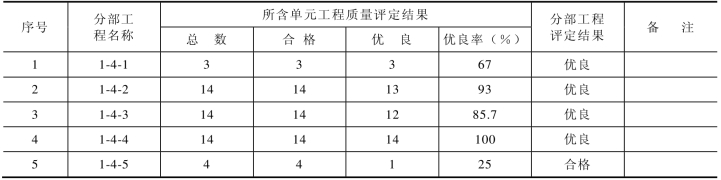

表5.4-5　分部工程质量评定表　

（2）工程评价意见。

1）平面检修闸门分部工程（编号：1-4-1）。

①平面检修闸门制造单元工程（编号：1-4-1-1）合格率100%，优良率100%，评为优良。

②平面检修闸门防腐单元工程（编号：1-4-1-2）六节检修闸门，在防腐面漆工序出现有自然翘皮、脱落现象，经过补修后为合格率100%，优良率40%，评为合格。

③平面检修闸门安装单元工程（编号：1-4-1-3）6号检修门底水封在长度方向缺尺3mm，经补贴，评为合格，其他五节闸门为优良，合格率100%，优良率83%，评为优良。本分部工程评定为优良。

2）门槽埋件制造分部工程（编号：1-4-2）。

检修闸门埋件制造14孔，14个单元工程（编号：1-4-2-1～1-4-2-14），除11号孔、13号孔两根反轨单部件制造有扭曲超差2.0mm，经过返修后评为合格，其他孔的单部件全部优良，埋件制造合格率100%，优良率85.7%，评为优良。

3）门槽埋件安装分部工程（编号：1-4-3）。

门槽埋件安装14孔，14个单元工程（编号：1-4-3-1～1-4-3-14），除6号孔、13号孔，孔口上端尺寸超差2mm左右，其他各孔门槽埋件安装全部优良，门槽埋件安装合格率100%，优良率85.7%，评为优良。

4）门槽埋件防腐分部工程（编号：1-4-4）。

门槽埋件防腐14孔，14个单元工程（编号：1-4-4-1～1-4-4-14），门槽埋件防腐合格率100%，优良率100%，评为优良。

5）盖板、零星金结制安分部工程（编号：1-4-5）。

盖板、零星金结制安合格率100%，优良率25%，评为合格。

本工程于2000年5月14日至2002年11月16日，按计划完成2003年6月26日闸门试槽结束，符合总体工程时间安排需要。

闸门制造、安装工程量86.49t，门槽制安工程量113.145t。零星金结：41.35t。

本单位工程验收资料齐全，整理质量符合要求。在施工单位自评的基础上，监理核实经总体评价、分析，本工程合格率100%，优良率80%，故评为优良。见表5.4-6。

表5.4-6　单位工程质量评定表　

5.5 门式起重机及机电安装

5.5.1 工程概况

（1）工程名称。

××省××水库坝上QM2×1250kN门式起重机及机电安装工程。

（2）建设目的。

1）本工程建设为了满足溢流坝、弧门二次启升，溢流坝检修门、底孔事故检修闸门和底孔工作闸门启闭之用。

2）为了防汛备用。

（3）工程内容。

1）门机门体框架安装工程。

2）小车轨道及行走机构安装工程。

3）运转机构安装工程。

4）电气设备安装工程。

5）大车轨道安装工程。

6）门机安装运转试验。

7）柴油发电机安装工程。

8）防汛备用线路安装工程。

9）坝上照明安装工程。

（4）概述。 本工程QM2×1250kN双向门机是坝上新增设的，门机南北移动1～14号孔的工作范围。轨道总长度252.4m。其他各项见表5.5-1。

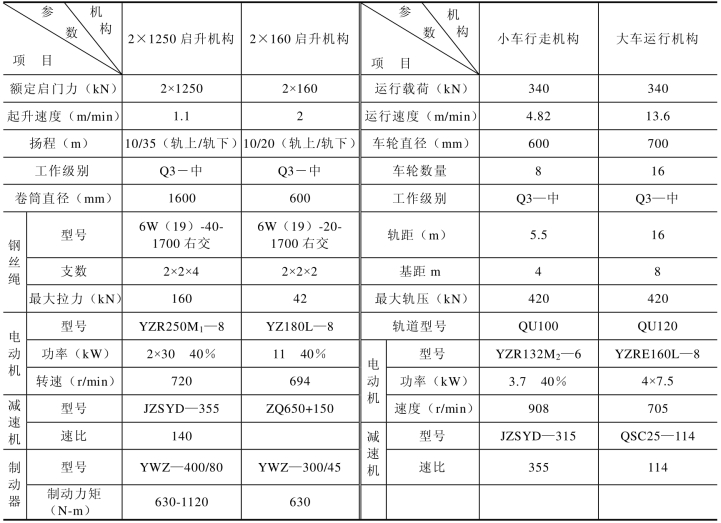

表5.5-1　主要技术参数　

（5）工程总体技术要求。

本门机及机电安装工程的总目标是在任何时候使用都具有可靠性。

（6）工程项目划分。(www.daowen.com)

根据水利水电工程启闭机制造安装验收规范，结合国家起重机行业特点，为了便于工程建设各方了解、掌握工程施工质量控制、质量检查、质量评定的体系，为便于上级有关主管部门的检查、监督、评价工程质量管理情况，为便于监理依据认定项目划分对施工质量进行检查、控制与评定和对质量控制的成效做出对比和分析，××水库除险加固工程监理部对门机及机电安装工程进行了划分，具体划分如下：坝上双向移动门机及机电安装为一个单位工程（编号为：Ⅰ-5），下设3个分部工程：机电安装分部工程（编号为：Ⅰ-5-1）、门机安装分部工程（编号为：Ⅰ-5-2）、门机轨道安装及门机运转试验分部工程（编号为：Ⅰ-5-3），共计9个单元工程。见表5.5-2。

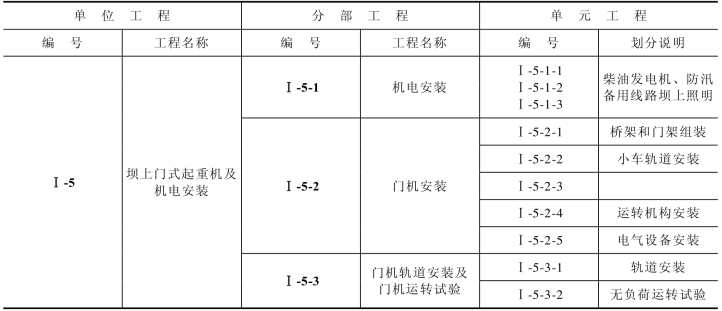

表5.5-2　双向移动式门机及机电安装工程项目划分表　

注　编号Ⅰ-5-2-3与Ⅰ-5-3-1重复，故删去编号为Ⅰ-5-2-3的单元。

（7）项目总目标。

总安装工程量：门机276.72t，门机轨道长度252.4m。

柴油发电机组：一台套

防洪备用线路：2条

启闭机长廊内壁灯：87套

坝上路灯：27套

总进度目标：门机安装2001年7月10日至2001年10月末完成 。

机电安装2003年8月30日完成。

质量要求：承包商所提供和安装的设备应是全新的、技术先进的和质量优良的，满足合同规定的用途并与合同技术条款中的规定相一致。

（8）检测方法和主要设备。

金属结构监理工程师和电气工程监理实行巡视、抽查（测）与旁站的监理方式。对重点工序如门机安装的门体框架的高强度螺栓的紧固实行抽查（测），对主升机大齿轮与小齿轮的间隙调整实行重点抽测及门机电气绝缘和接地电阻实行旁站。

检测设备有经纬仪、水准仪、百分表、测力扳手、塞尺、游标卡尺、钢尺、重锤、漆膜测厚仪、焊缝外形检测尺、超声波探伤仪、电阻值测试仪、绝缘电阻测试仪等。

（9）施工进展。

开完工日期：

1）门机安装工程开完工日期。开工日期：2001年8月19日。完工日期：2003年3月27日。

2）门机电气设备安装工程开完工日期。开工日期：2002年3月13日。完工日期：2003年3月28日。

3）机电安装工程开完工日期。开工日期：2002年9月15日。完工日期：2003年9月19日。

5.5.2 监理过程

（1）质量控制。

1）检查承包单位质量保证体系。检查和督促承包商建立质量检查“三检”制度，执行以施工班组初检、质检部门复检、单位质量负责人终检的“三检”制度。监理严肃规定，施工单位在单元工程验收时，未有“三检单”，监理不进行验收和质量评定工作。

2）认真审查承包单位施工组织设计。开工前，监理要求施工单位按期上报施工组织设计，监理严格审查组织设计，重点审查施工方案的合理性、先进性，以及施工人员组织配置能否满足门机安装质量及进度要求。对于施工组织设计中存在的问题，给予施工单位提示和纠正、修改，直至达到要求。

3）认真审查材质检验报告单。监理对门机轨道安装的钢轨材质单进行了认真审查，符合YB/T5055—93U7/Mn QU120特种重轨的要求。其他钢材的材质符合设计要求。

4）施工过程质量控制。

（2）门机轨道安装工程质量控制。

门机轨道安装，基准是以坝轴线为中心放线，上游轨道中心桩号为0+005.500m，下游轨道中心桩号为0+021.500m。两轨道跨距控制在16m±3.0mm；轨道顶面高程控制在▽103.87m，轨道两端阻进器底面高程控制在▽103.70m。

门机混凝土大梁轨道基础锚筋（φ24）与压板螺栓（M24）搭接焊，焊缝长度双面焊120～140mm，局部有焊缝长度不足的，最低达到120mm，焊角高度10～12mm。轨道调整检查合格，压板双面紧固到位。

下游轨道的北侧端头有480mm短接头，已经过设计同意，并有签字。见表5.5-3。

表5.5-3　门机轨道安装监理检测记录表　

（3）门机安装上、下游支腿倾斜度质量控制。

门机行走机构上、下游支腿安装质量控制：

门机安装是在坝上12～14号孔位置进行门体组装。门机框架安装平台，即是门机轨道铺设48m段，平台高程为103.87m，用水准仪控制水平度在2.0mm。

门体与大车行走机构组装找正就位，采用经纬仪控制，下游右侧支腿倾斜度为：0.5mm；下游的左侧支腿倾斜度为1.0mm，上游的右侧支腿倾斜度为1.0mm，上游的左侧支腿倾斜度为2.0mm。

4个支腿上部法兰中心对角线差为D1-D2=D3，相差3.0mm。4个支腿上部法兰平面度为2.5mm。

（4）门机主梁与支腿组合确保跨距的质量控制。

郑×水工厂由于制造原因，两根主梁的支腿支座中心-12mm，《水利水电工程启闭机制造安装及验收规范》（DL/T 5019—94）规定：大于10m跨度的门机，偏差不允许超过±8.0mm，现超差4.0mm。为了解决超差问题，制造厂派技术人员到门机安装现场，解决超差问题。方法是：主梁与支腿就位时，在跨度方向两条支腿中心线各向外错位3mm定位施焊（如图5-5-1），确保门机支腿跨距为16m，符合规范要求。

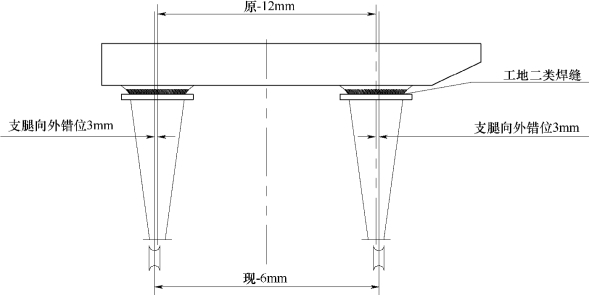

图5-5-1　门机支腿

（5）门机主梁与支腿的上端法兰定位焊接质量控制。

门机制造出厂前未能在厂内整体组装，属于二类焊缝的主梁与支腿上端4个法兰难以定位焊接。门机安装时产生的该位置焊缝，仍然由郑×水工厂负责焊接。郑×水工厂请××水工厂有水利部资质证的焊工焊接。焊后，经超声波探伤，检查焊缝内部质量，符合《水利水电工程启闭机制造安装及验收规范》（DL/T 5019—94）二类焊缝的质量标准，并提供了探伤报告。

（6）在主梁外侧焊接悬臂梁平台，防止主梁拱度变化的质量控制。

主梁外侧焊接28块悬臂梁平台，如不采取措施，就会导致主梁拱度变化。工地安装是无条件再次调整主梁拱度的，经会议研究后，郑×水工厂很重视此事，采取了二种措施：一是把原设计小车轨道的重轨（QU100型）工地组装改为在工厂组装，目的是为了增补主梁上翼缘板的刚度；二是制造厂派专业焊接技术人员到工地现场进行焊接工艺性指导。由于采取了以上两种可行的防止拱度变化措施，最后的检测结果：在原始拱度20mm的基础上，只-3mm，符合规范要求。

（7）门机高强度螺栓紧固的质量控制。

门机主体框架、小车框架的连接全部采用高强度螺栓连接（GB：10.9级、8.8级）。高强度螺栓的接触面，处理飞刺等物，增加接触面积使接触面产生良好的摩擦力。监理很重视高强度螺栓的紧固施工。专门下发“监理现场指令”，要求高强度螺栓紧固二遍，必须达到设计规定的90kg·m的紧固力矩。

监理对螺栓的抽检率达到95%，紧固力全部达到90kg·m 符合设计要求。

门体框架结构安装后，经过门机生产厂家代表、安装部门及监理联合检测结果，见表5.5-4。

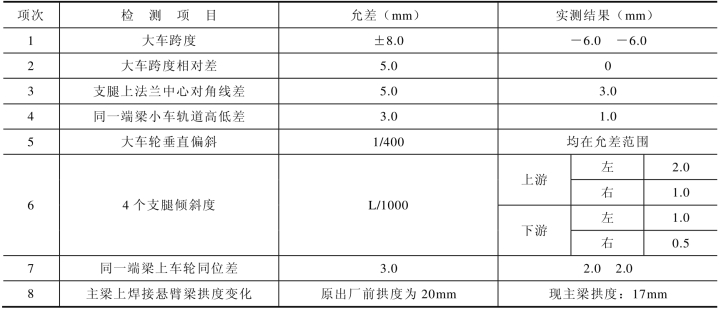

表5.5-4　门体框架安装主要几何尺寸检测结果　

（8）主启升机运转机构安装调试的质量控制。

主启升机的运转机构及小车行走机构在制造厂内已组装，经过调试运转之后，部件分解运往工地。安装是按着制造厂确定的部件原位置组装的。见表5.5-5。

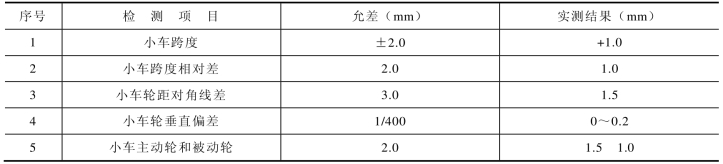

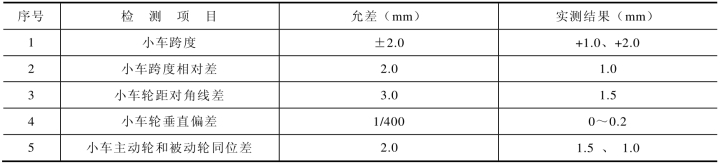

表5.5-5　小车行走机构安装主要几何尺寸监理检测表　

主启升机卷筒两侧开式大齿轮与减速机开式小齿轮调试的间隙，是以大齿轮为基准：

右侧的侧隙间隙为0.46、0.45mm；

左侧的侧隙间隙为0.50、0.50mm。

1）齿轮啮合接触斑点检查：齿高度方向不小于40%。

齿宽度方向不小于50%。

2）联轴器制动轮的径轴向跳动0.10～0.12mm。

3）联轴器制动轮端面圆跳动0.17～0.24mm。

4）制动轮与制动闸瓦接触面积约大于75%以上。见表5.5-6。

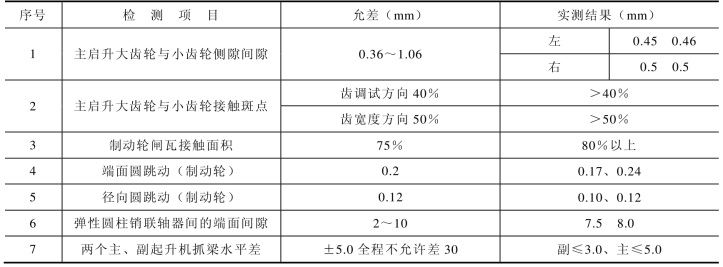

表5.5-6　主启升运转机构安装调试监理复测表　

主启闭机小车行走机构组装在工厂组装后，分解运往工地。工地安装按原厂家确定位置组装，组装调试结果见表5.5-7。

表5.5-7　主启闭机小车行走机构安装主要项目监理复测表　

（9）副启升机运转机构安装的质量控制。

门机副启升机运转机构在制造厂调试运转后，整机运往工地。副启升机安装前，做了全面查看，安装机体重点控制是上游支腿中心至吊具中心距4936mm的设计尺寸及水平差，经过检测，合格。

副启升机安装空运转试验时，发现减速机轴承座过热，超出规范规定的65℃，经过生产厂家修复后试验良好。

所有内注油的位置，已按着油品种全部注油。经监理检查，油的品种对号，油量符合要求。

（10）门机电气设备安装工程质量控制。

1）制定质量控制标准：监理根据“电气装置安装工程起重机电气装置施工及验收规范”，编制了《门式启闭机电气设备安装工程质量检测控制与质量等级评定标准》及相应的质量评定表，报上级主管部门批准并报省质监站审核备案后，下发施工单位执行。

2）设备质量：对门机电气设备的出厂合格证书进行了抽查。

3）安装质量：监理对设备安装实行了跟踪巡视检查，对设备安装、布线、滑触线等，按质量控制标准的相关要求进行监督。

对检查中发现的问题，监理及时提出纠正意见。例如监理在巡视时发现轨道接地钢筋直径只有φ6，不符合“接地引下线暗装焊接应采用不小于φ12镀锌钢筋”的要求；监理当即要求施工单位进行纠正，施工方按监理的要求换成了φ12的钢筋。

门机接地及避雷针防雷接地主要通过门机轨道来实现，因此，门机双轨道与大坝的接地网能否可靠连接、轨道接地电阻是否符合规范规定的要求至关重要，直接关系到门机设备和操作人员的安全。由于建坝时间久远、谁也无法确定坝上接地网的确切位置，因此监理专门以“监理文件”的形式向业主进行了报告，要求确认坝上接地网的准确位置。此问题引起了业主的高度重视，在业主主持下，专门组织人员会同监理共同进行了测量，确定了坝上接地网的确切位置。

4）检测质量：监理根据门机电气设备安装工程质量控制标准和质量评定表中的具体要求内容，对重要检测内容实行了旁站监理。如对保证项目中滑接线、低压电气及二次回路的绝缘电阻值及接地电阻值，两名监理与施工单位技术人员实行了同期检测，实测值全部符合规范的要求。见表5.5-8。

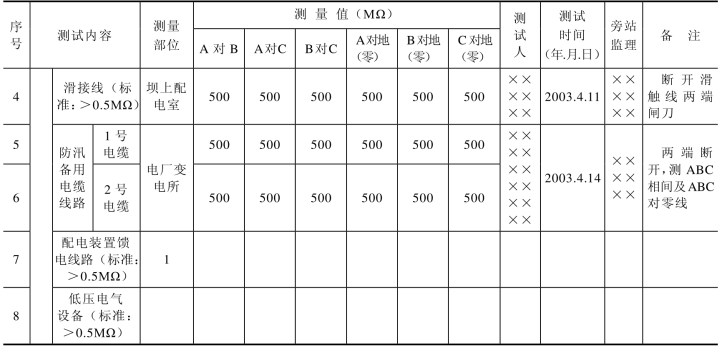

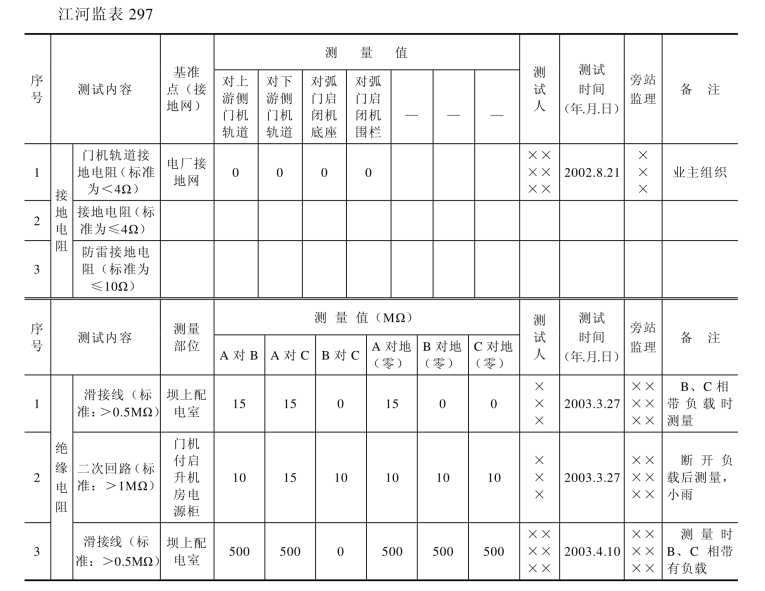

表5.5-8　绝缘电阻、接地电阻现场测试记录表　

续表　

注　测量仪器型号为ZC25-3.500V兆欧表。

（11）坝上机电安装工程质量控制。

1）监理以施工图纸和规程规范为依据，进行巡视、旁站和跟踪监理，对施工中发现的问题及时进行纠正。例如监理在巡视中发现，在柴油发电机房明线改暗线的管路敷设施工中，承包商在管内穿入的是铝塑线，监理立即采取现场口头指令的形式要求施工方换成铜塑线。

2）认真审核承包商采购计划。坝上启闭机室配电线路及照明线路按设计要求应采用铜塑线，但施工单位计划采购铝塑线，监理发现后，及时口头通知施工单位按施工设计要求改变采购计划。

3）对进场设备进行认真地现场验收检验。例如，柴油机进场后，监理会同业主和承包商联合对设备进行了现场验收核查和签字。

4）严格执行试运行制度。柴油发电机和坝上路灯安装后均按规定进行了试运转。在坝上路灯的试运行中发现电源配线容量不足，配电箱内3个单相空气开关和三相四线进户（箱）电缆因容量小而严重发热，监理及时要求承包商做了更换。

5）监理对电气材料器件生产厂家的资质和材质检验报告单进行了认真审查，对标识不清或设计不符的要求更换。

（12）门机安装无负荷运转试验质量控制。

门机安装无负荷载运转试验前，检查门机上所有的机械部件、连接件和各部的注油情况，轨道两侧的杂物要清干净。门机的主、付启升机、小车行走机构、大车行走机构电动机转速同步、制动器及制动闸瓦要调整适当，检查主、付启升机卷筒的钢丝绳缠绕的方向是否正确。

门机在无荷载运转试验。各机构运转经过30min以上上下前后反复运转，大车、小车行走均没有啃轨现象。大车行走时，上游北侧的减速机杂音相对较大，其他没有异常声音。检查所有轴承座和齿轮润滑温度不超65℃，止动闸灵敏，没有摩擦现象，大车夹轨器工作灵敏。电器设备没有异常发热，平稳可靠。

在无负荷运转试验中，主启升机卷筒钢丝绳缠绕到最上限时，偶尔第二层的第11圈出现跳槽（乱槽）现象，当绳跳到一根绳径宽度后又恢复到正常规整缠绕。出现的原因初步分析是钢丝绳存在应力所致，经过一段时间运行有可能自然排除。若仍然不能排除，安装部门负责调整、排除。

主启升机卷筒上钢丝绳缠绕最上限时，液压抓梁吊具达到轨上10m距离的设计尺寸。

副启升机卷筒上钢丝绳缠绕最上限时（卷筒上的钢丝绳已缠满），机械抓梁吊具能达到轨上10m距离的设计尺寸。

5t电动葫芦上下前后运转试验良好，没有卡阻现象。机房2t电动葫芦运转试验良好，没有卡阻现象。

机械抓梁与检修闸门试验时，抓梁挂体吊耳与闸门卡体自由插入，没有卡阻现象，试验结果良好。

机械抓梁落到门槽最下限时，副启升机卷筒上的钢丝绳剩有4圈，符合规范要求。

液压抓梁功能性试验：

底孔检修门落到门槽最下限（水下）时，抓梁与闸门抓脱功能良好，没有卡阻现象。 液压抓梁落到下限时，主启升机卷筒上的钢丝绳剩余6圈，符合规范要求。

（13）工程验收及验收资料审核。

根据施工单位对工程验收资料的内容及如何评定不熟悉的实际情况，监理适时下发了关于对工程验收和档案资料整理的通知。

对施工单位上报的质量评定表，监理进行了认真地审查，对出现的问题及时要求施工单位进行修改。监理还会同施工单位技术人员，按照质量评定表中的内容，逐项进行了现场检查验收，对检查中发现的问题，要求施工单位及时进行整改，并随后检查整改的情况。

1）进度控制。门机安装于2001年8月19日开工，截止到2003年3月27日完工，原计划两个半月完成门机安装任务。但由于安装单位的某些主、客观原因，使监理无法对进度进行控制，致使工程未能按进度计划完成，工期拖延了一年零四个半月。

2）门机电气设备安装工程总的进度比较迟缓。主要原因是图纸不全、不详、不足，配件到货不全，这给门机安装的施工和监理工作带来了很大困难。有关门机设计和制造上的质量问题，监理曾以参监字〔2002〕第09号文件向业主作了详细报告，引起了业主的重视并及时采取了措施予以解决。

由于图纸不全和提供不及时，制造厂家供货和来人不及时以及施工单位缺乏科学和规范化的管理，造成门机、门机电气工程安装工期顺延。在后期电气安装工程上，施工单位抓的比较紧，基本满足了在2003年3月25日投入试运行的要求。

3）投资控制。监理要求承包商报工程量时，必须经过质量评定，达到合格标准。监理在验工计价工作中，始终坚持以实事求是、认真复核、计算审核、数据准确为原则。

4）协调工作。门机安装过程中，监理及时对施工中出现的问题与业主单位进行沟通，得到了业主对监理工作的支持和理解，及时协调各方之间的关系，坚持按合同办事，目的是门机安装工程求得更好。

施工过程中，监理对施工中出现的问题如门机安装图纸不全、不详、电气设备缺件等问题，及时与建设单位进行沟通，得到了建设单位对监理工作的支持。对安装部门与制造厂家之间的矛盾，业主与监理及时进行了协调解决。

5.5.3 监理效果

（1）质量评定结果。见表5.5-9、表5.5-10。

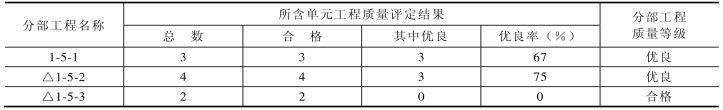

表5.5-9　分部工程质量评定等级表　

注 1-5-3门机运转实验分部工程为主要分部工程，主要分部工程质量为合格，单位工程质量只能评为合格。

表5.5-10　单位工程质量评定等级表　

（2）工程评价意见。

1）门机安装分部工程（编号：Ⅰ-5-2）质量全部符合《水利水电工程启闭机制造安装及验收规范》（DL/T 5019—94）规范标准，合格率100%，质量优良率75%，评定为优良。

2）门机轨道及门机运转试验分部工程（编号：Ⅰ-5-3）轨道安装，除下游轨道北侧端头接有一短头480mm。

门机无负荷运转试验中，除主启升机卷筒钢丝绳缠绕第二层的第十一圈有一个绳径宽度的乱槽现象，之后又恢复正常缠绕，其他各项全部符合质量标准，合格率100%，优良率0，本分部工程评定为合格。

3）机电安装分部工程（编号：Ⅰ-5-1）符合质量标准，合格率为100%，优良率为67%，评为优良。

本单位工程安装工程量与设计相符，资料整理齐全，符合要求。所属的3个分部工程的质量在施工单位自评的基础上，经监理核准，其主要的门机安装分部工程评定为优良，门机轨道及门机运转试验分部工程质量等级评定为合格，因此，本单位工程质量等级评定为合格。

5.6 闸门集中控制和远程电视监控

5.6.1 工程概况

（1）工程名称。

××省××水库除险加固工程溢流坝闸门集中控制和远程电视监控系统设备采购和安装。

（2）建设目的。

闸门集中控制和电视监控工程是××水库除险加固工程的一部分，建设目的是为了对溢流坝6孔溢流闸门实现数字集控、遥控操作；通过一套由6个摄像点组成的闭路电视系统对库内水位、坝上设备、电厂发电生产、人员活动等安全情况，进行远程电视监控和实时录像。

（3）工程任务。

系统设计

闸门集中控制设备的采购和安装

远程电视监控设备的采购和安装

光、电缆线路的采购和安装

计算机控制与联网工程

室外安装调试及土建工程

（4）工程建设规模。

1）概述。本工程建设是为了实现溢流坝闸门集中控制和远程电视监控，工程建设包括光缆干线和摄像点建设、电视墙安装、闸门集控和电视监控系统设备安装，计算机联网及图像信号传输。本工程建主控室一个。

2）业务种类及通路组织。本工程主要传输业务为数据、图像和无线语音。局微波通讯系统设备与其他设备之间的接口均为2Mb/s。

（5）工程总体技术要求。

本工程的目标是通过计算机监控系统和数传电台的通讯方式对所属6孔溢洪闸门及6处摄像点可视范围实现遥控操作和远程电视监控。

特别是汛期，即使在管理局办公楼与大坝间出现山洪暴发或山体滑坡等重大灾害情况下也能保持系统数据图像传输畅通，溢洪闸门启闭可靠。

（6）工程项目划分。

因闸门集中控制和远程电视监控系统工程没有部和行业的项目划分规定，只能结合工程的特点，为便于工程建设各方了解和掌握工程施工质量控制、质量检查、质量评定体系；为便于上级有关主管部门的检查、监督、评价工程质量的管理情况；为便于监理依据认定的项目划分对施工质量进行检查、控制与评定和对质量控制的成效做出对比和分析，××水库除险加固工程监理部对闸门集控和电视监控系统工程进行了划分，将本工程作为一个单位工程上报省水利厅质量监督站。省水利厅质量监督站批复意见为本工程应按单位工程划分。

按照省质量监督站的批复意见，监理部对该单位工程重新进行了划分，具体划分如下：

溢流坝闸门集控和远程电视监控工程作为××水库除险加固工程中的一个单位工程（编号：Ⅰ-6），下设三个分部工程。本单位工程包括中心监控室分部工程（编号为：Ⅰ-6-1）、分控室分部工程（编号为：Ⅰ-6-2）、室外工程分部工程（编号为：Ⅰ-6-3），共计10个单元工程（其中后增1个线路改造单元工程，编号Ⅰ-6-3-4）。单位工程项目组成见表5.6-1。

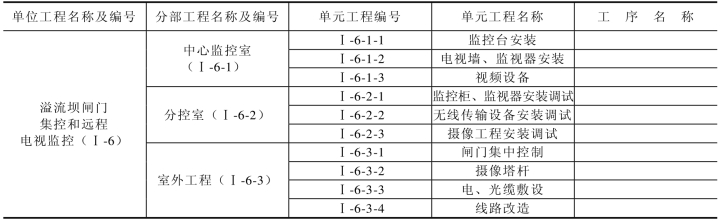

表5.6-1　单元工程项目组成目录表　

（7）开完工日期。

开工日期：2002年7月5日。完工日期：2003年7月8日。完成最后整个系统调试工作。

（8）工程内容及工程量。

工程内容包括光、电缆干线和计算机监控系统建设、信号及图像传输。

闸门集控设备安装在对应的启闭机长廊内，6个摄像点分布于大坝库区周围，形成一个完整的远程电视监控系统。在水库办公四楼设主控室，坝上配电二楼设分控室，安装本系统工程的全套设备。主要有：电视墙1面、主控台1台、分控柜1台、彩色监视器2套、数字录像系统1套、摄像设备6套、闸门集控单元设备6套、工程主机系统4套、视频终端设备6套、监控软件2套、避雷箱4套、不间断电源装置2套、无线通讯传输系统1套、打印机设备1套，及视频、数据、信号、控制、电源等电缆和附件的制作连接。设备连通后系统的统一调试。

5.6.2 监理过程

（1）质量控制。

1）检查承包人质量保证体系。检查和督促承包商建立质量管理部门和三检制度，认真执行以施工班组初检、质量管理部门复检和质量管理负责人终检的三检制度。监理部规定，施工单位必须对每道施工工序都执行“三检”制，没有“三检”，监理不进行验收和质量评定。

2）认真审查承包商施工组织设计和开工条件。开工前监理要求承包商按期上报施工组织设计、仪器设备采购和设备安装调试措施计划和施工质检人员的资质。监理对其进行了认真严格的审查，重点审查施工方案、施工组织人员配置，是否满足质量、进度要求、施工质量保证体系是否落实，尤其是三检制机构设置和人员配置是否齐全、专业岗位编制和人员资质是否符合要求，对施工组织设计中存在的问题及时要求施工单位进行纠正，承包商对其进行了多次修改，一般要往返2～3次才能达到监理的要求。

按合同要求审查承包商是否具备开工条件是检验承包商履行合同的基本前提，也是保证工程进度和施工质量的基础。监理重点检查承包商主要管理人员是否与投标文件一致；“施工组织设计”、“仪器设备及辅助装置的采购计划”和“仪器设备安装调试措施计划”是否落实并切合实际；施工图纸是否及时报送；选定合作生产厂家的资质是否合格。当施工条件基本具备开工条件后，监理及时发布开工令。开工检查表明，一般情况下，各承包合同需经过1～2月时间的积极筹备才能具备开工条件。

3）认真审查生产厂家的资质和材质出厂检验报告单。监理对施工图纸及仪器设备生产厂家的资质和材质检验报告单进行了认真审查；对生产厂家的营业执照、生产许可证、企业资信等级、质量体系认证情况、仪器设备检验记录等进行了严格审查，不合格产品不允许在工程中使用。

4）设备质量控制。对闸门集控开度仪和电视监控设备出厂合格证书和出厂质量检验报告单进行了认真地审查、对设备本身的质量进行了现场检查、对设备的型号和数量进行了现场核查。

5）施工过程质量控制。开工前，监理重点抓了工程开工前的准备；开工后，把重点放在对工程进度的督促和对施工质量的检查上。

在室外摄像塔杆建筑和防雷、工作接地网加工制作中，监理到现场对塔杆基础衬砌、混凝土浇筑、摄像塔杆组装、防雷、工作接地网制作、接地电阻测试各工序进行了现场质量控制，保证了摄像设备安装可靠，接地保护质量合格，安装符合规程。

6）设备安装质量控制。机架开箱、搬运及安装按质量控制标准的相关要求进行监督，认真校核、调整摄像机水平、俯仰、仰视的数传视扫范围效果最佳，数传视扫范围合格率达到100%。

7）设备调试质量控制。监理认真抽查了设备调试后的质量，经抽查，现场调试达到设备出厂技术指标，闸门集控效果良好，电视监控图像传输清晰，经过使用单位的试用感到满意。

8）认真做好单元（工序）质量评定工作。单元或工序质量评定，以监理工程师平时的检查日志、工序及单元的现场验收检测记录为依据。当主要检查项目必须得以优良保证的前提下，一般检查项目优良率达到90%及以上、允许偏差项目检测点数合格在90%及以上时，则该单元工程质量等级评定为“优良”；当一般检查项目优良率小于90%、不小于80%，允许偏差项目检测点数合格在70%及以上时，则该单元工程质量等级评定为“合格”。

（2）进度控制。

1）依据合同规定，监理部于5月21日签发了开工令。但由于仪器设备选择采购费时较多，致使工程拖延至7月5日才进场正式施工。

2）由于工程工期顺延了近2个月。在施工开始后，监理及时检查和督促承包商的施工进度，业主代表配合施工单位对安调工程抓的很紧，于8月31日前完成了除闸门集控调试以外的其他全部安装调试工作。

（3）投资控制。

监理要求施工单位对进场设备报送“进场设备质量检验报告单”，设备安装完成后，监理对主控室、分控室的设备及室外摄像设备进行了现场逐项的核查。

按合同规定支付施工单位40%的预付款后，监理坚持单元工程必须经过质量评定，达到合格标准。在分部工程全部完成并达到合格后，进行分部工程验收，最后完成单位工程验收。工程项目移交后方可按合同支付剩余工程款，对工程投资起到了控制的作用。

（4）协调工作。

施工过程中，监理及时对施工中出现的，与建设单位有关的问题进行了沟通，得到了建设单位对监理工作的理解和支持，并及时协调本工程承包人与其他承包商之间的关系，解决了相互干扰和工作协调的问题。

（5）合同管理。

本工程合同管理，包括进度、质量管理，计量管理和设计变更管理。

在进度管理方面，监理工程师对承包商的施工进度计划进行审核批复，实际施工过程中，根据工期拖后的具体情况，要求施工单位抓紧时机赶工。

在工程质量方面，要求承包商建立健全质量保证体系，配备专职质检人员，建立完善的质量检查制度，对各种仪器设备、原材料、半成品和成品按技术规范的要求进行检验，并要求施工单位提供检测部门的检测报告。

在计量与支付方面，严格按合同文件中的工程量清单审核施工中的设备数量。

对承包商提出的设计变更，按申报程序办理。

（6）信息管理。

监理人员从开工前的施工准备、资源投入、工序作业到合同目标的实施，实行了全过程的跟踪监理和信息处理。负责本项目的付总监和项目监理工程师将合同和信息管理作为日常性重要工作来抓。针对施工中出现的问题，一是与承包商直接对话，并及时将信息反馈给项目法人代表，以取得三方的共识；二是以“监理通知”和“监理文件”的形式，督促和纠正施工单位不符合合同约定的行为。

监理人员注意平时信息的收集，指定专人负责文件资料的发送、登记、编目和保管等日常监理工作，保证监理文件及工程资料的完整、准确、系统性。监理每日做好“监理日志”，每月定时上交监理月报。

监理部配置1台计算机，用于工程监理工作中工程量的统计、编制各种监理文件等中文信息的处理。提高了监理工作效率和管理水平。

5.6.3 监理效果

（1）质量评定结果。

本单位工程所属的3个分部工程的质量在施工单位自评的基础上，经监理核准，3个分部的优良率分别为：中心控制室工程分部（编号：Ⅰ-6-1）优良率为100%；分控室工程分部（编号：Ⅰ-6-2）优良率为100%；室外工程分部（编号：Ⅰ-6-3）优良率为75%；即3个分部工程均达到优良，优良率为100%。

（2）工程评价意见。

本工程质量、进度、投资（计量）控制合理，效果明显。

摄像机安装合理，有较广阔的可视范围，安装紧固、符合质量标准要求，接地工程符合设计图纸的要求；主控室和分控室设备配置合理、美观大方；电视墙、监视器图像清晰，录像设备稳定可靠；闸门集控设备运行操作正常，完全符合设计要求。

远程电视监控系统经过一年多的试运行，整个工程的计算机控制功能、网络信号传输、电视图像质量均达到了合同的指标要求，且未发生过质量事故，故本单位工程质量等级评为优良。其分部工程和单位工程质量评定结果见表5.6-2和表5.6-3。

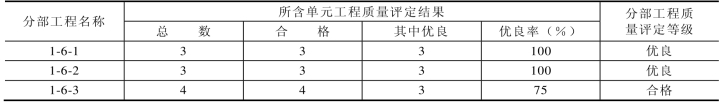

表5.6-2　分部工程质量等级评定表　

表5.6-3　单位工程质量等级评定表　

5.7 数字微波单位

5.7.1 工程概况

（1）工程名称。

××省防汛指挥系统××水库数字微波工程设备采购和安装。

（2）建设目的。

××水库除险加固数字微波工程是××省防汛指挥系统数字微波传输工程的一部分，建设目的是为了沟通××站、××水库站、××水库××办事处的通信联络。

（3）工程任务。

数字微波设备的采购和安装

电源设备的采购和安装

计算机联网工程

交换机联网工程

铁塔及土建工程

系统的设计

（4）工程建设规模。

1）概述。

本工程建设是为了沟通××水库同××水库××办事处的通信联络，工程建设包括微波干线的建设、计算机网络的连接、程控交换机的联网及图像传输。本工程建微波站3个，其中一个为无源中继站，线路总长22km。

2）设备配置情况。

①8×2Mb/sPDH微波设备两套；②-48V电源设备两套；③PCM设备两套；④路由器4台；⑤协议转换器4台；⑥其他设备；⑦土建工程。

3）业务种类及通路组织。

本工程主要传输业务为语音、数据和图像。微波设备和其他设备之间的接口均为2Mb/s。

（5）工程总体技术要求。

本工程的目标是实现全电路的无人值守和高可靠性，特别是雨天的传输可靠性。

（6）工程项目划分。

1）工程项目划分。

因数字微波工程没有部和行业的项目划分规定，只能结合工程的特点，为便于工程建设各方了解和掌握工程施工质量控制、质量检查、质量评定的体系；为便于上级有关主管部门的检查、监督、评价工程质量的管理情况；为便于监理依据认定的项目划分对施工质量进行检查、控制与评定和对质量控制的成效做出对比和分析，××水库除险加固工程监理部对数字微波工程进行了划分，将本工程作为一个单项工程上报省水利厅质量监督站。省水利厅质量监督站批复意见为本工程应按单位工程划分，按照省质量监督站的批复意见，监理部对数字微波工程重新进行了划分，具体划分如下：

数字微波工程作为××水库除险加固工程中的一个单位工程，下设3个分部工程。本单位工程包括设备工程分部（编号为：Ⅰ-7-1）、天馈线安装工程分部（编号为：Ⅰ-7-2）、微波塔土建工程分部（编号为：Ⅰ-7-3），共计11个单元工程。单位工程项目组成见下表5.7-1所示。

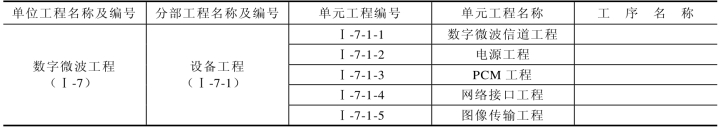

表5.7-1　数字微波工程项目组成目录表　

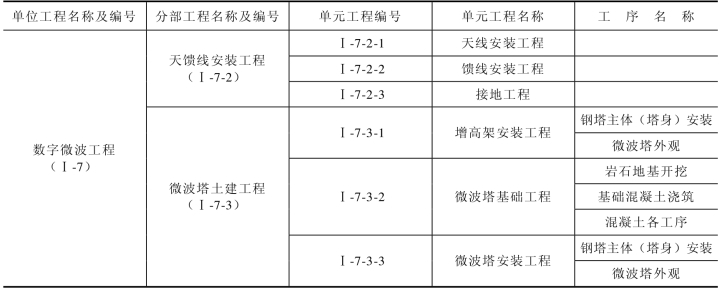

续表　

2）检测方法和主要设备。

电气工程监理实行抽检与旁站监理的工作方式。对重点工序如接地电阻实行旁站监理。

检测设备有回弹仪、万用表、DD9428型2M综合监测仪、钢尺等。

（7）施工进展。

1）完工日期。

开工日期：2002年6月24日，××站正式开工，工程用料运到现场，监理到现场检查用料质量。

完工日期：2002年10月25日，完成最后整个系统调试工作。

2）工程内容及工程量。

工程内容包括微波干线的建设、计算机网络的连接、程控交换机的联网及图像传输。本工程设计建微波站3个，其中一个为无源中继站。

在××高地原机房及××市内××宾馆8楼新机房安装两个微波站的全套设备。主要有同频热备份信道机2套、电源柜2台、电池柜4个、PCM设备公共组件2套、网络接口设备协议转换器4台、路由器4台、视频传输压缩设备2套及相应配件、附件的连接。设备连通后的系统统一调试。

5.7.2 监理过程

（1）质量控制。

1）检查承包人质量保证体系。检查和督促承包商建立质量管理部门和三检制度，认真执行以施工班组初检、质量管理部门复检和质量管理负责人终检的三检制度。监理部规定，施工单位必须对每道施工工序都执行“三检”制，没有“三检”，监理不进行验收和质量评定。

2）认真审查承包商施工组织设计和开工条件。开工前监理要求承包商按期上报施工组织设计、仪器设备采购和设备安装调试措施计划和施工质检人员的资质。监理对其进行了认真严格的审查，重点审查施工方案、施工组织人员配置，是否满足质量、进度要求、施工质量保证体系是否落实，尤其是三检制机构设置和人员配置是否齐全、专业岗位编制和人员资质是否符合要求，对施工组织设计中存在的问题及时要求施工单位进行纠正，承包商对其进行了多次修改，一般要往返2～3次才能达到监理的要求。

按合同要求审查承包商是否具备开工条件是检验承包商履行合同的基本前提，也是保证工程进度和施工质量的基础。监理重点检查承包商主要管理人员是否与投标文件一致；“施工组织设计”、“仪器设备及辅助装置的采购计划”和“仪器设备安装调试措施计划”是否落实并切合实际；施工图纸是否及时报送；选定微波塔生产厂家的资质是否合格。当施工条件基本具备开工条件后，监理及时发布了开工令。开工检查表明，一般情况下，各合同包需经过1～2月时间的积极筹备才能具备开工条件。

3）认真审查生产厂家的资质和材质出厂检验报告单。监理对施工图纸及微波塔生产厂家的资质和材质检验报告单进行了认真审查；对生产厂家的营业执照、生产许可证、企业资信等级、质量体系认证情况、结构钢试验报告、铁塔角钢镀锌层厚度检测结果报告单、试组装检验纪录等进行了严格的审查（铁塔出厂验收工作按业主意见：做现场组装验收，不做厂内组装验收）。

4）设备质量控制。对微波设备出厂合格证书和出厂质量检验报告单进行了认真地审查、对设备本身的质量进行了现场检查、对设备的型号和数量进行了现场核查。

5）施工过程质量控制。开工前，监理重点抓了工程开工前的准备；开工后把重点放在对工程进度的督促及对施工质量的检查上。

×××高地微波塔基础混凝土浇筑7天后，监理对混凝土外观和混凝土强度进行了抽查：其混凝土外观质量好，无蜂窝、孔洞；混凝土强度用回弹仪进行了抽检，结果4个基础柱的混凝土强度在20.0～29.8МPa之间，超过C15的设计指标。对基础混凝土养生期，即使在工程时间紧的情况下，监理坚持标准养护28天期满后方准许进入铁塔的安装工序。回弹仪检测的结果见表5.7-2、表5.7-3。

表5.7-2　×××水库除险加固微波铁塔基础工程回弹仪检测记录表　

表5.7-3　×××水库除险加固微波铁塔基础工程回弹仪检测记录表　

在铁塔开挖、混凝土浇筑和安装过程中，监理先后10余次登上×××高地，对岩石开挖、混凝土浇筑、铁塔组装、天线安装各单元进行现场质量控制，对各种设备的拆箱、安装及调试连接适时检查，保证了设备合格、信道畅通、安装符合规程。

6）设备安装质量控制。

机架开箱、搬运及安装按质量控制标准的相关要求进行监督；利用经纬仪、水准仪认真校核、调整4部天线的方位角、俯仰角，保证通信效果最佳；铁塔及增高架组装过程中，随时校正其“垂直度”，认真检查螺栓连接处的紧固程度。

7）设备调试质量控制。

监理认真抽查了设备调试后的质量，经抽查，现场调试达到设备出厂技术指标，通话效果良好，图像传输清晰，经过使用单位的试用感到满意。

8）重点工序实行旁站。

监理严格地按图纸要求，对微波塔接地钢板、锚筋的数量、埋设深度认真把好关，对重要控制指标——接地电阻的测量实行了旁站监理，做到了一次达标。

9）认真做好工序现场质量验收。

微波塔安装工程包括钢塔主体（塔身）安装和微波塔外观质量两道工序。在现场验收时，金属结构监理工程师不顾年龄大和高血压，对微波塔多次爬上爬下进行认真严格的检查和测量。即使是有的承包人员表现的很不耐烦，监理对验收工作仍表现为一丝不苟，体现了监理对工作和建设单位的一种责任感。

10）认真做好单元（工序）质量评定工作。

单元或工序质量评定，以监理工程师平时的检查日志、工序及单元的现场验收检测记录为依据。当主要检查项目必须得以保证的前提下，一般检查项目优良率达到90%及以上、允许偏差项目检测点数合格在90%及以上时，则该单元工程质量等级评定为“优良”；当一般检查项目优良率不大于90%、不小于80%，允许偏差项目检测点数合格在70%及以上时，则该单元工程质量等级评定为“合格”。数字微波单元工程质量评定等级结果见表5.7-4。

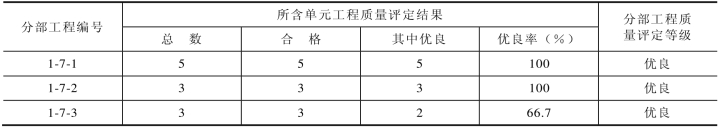

表5.7-4　分部工程质量等级评定表　

（2）进度控制。

1）依据合同规定，项目监理工程师于5月21日签发了开工令。但由于铁塔建设所在地—×××高地土地征用手续迟迟办不下来，致使工程拖延至6月24日才正式开工。

2）由于×××高地征地拖延的原因，造成工程顺延了3个多月。工程开工后，监理及时检查和督促承包商的施工进度，施工单位对安调工程抓的很紧，满足了发包人关于“十一”开通电路的要求。

3）首先完成×××高地作为无源中继的两面天线的安装及方位角、俯仰角的安装调试及波导连接，其次进行×××高地及××宾馆八楼顶各一面天线的安装，俯仰角、方位角的调试及波导连接，接地工程与铁塔安装工程同步进行。10月25日完成了全部设备的统调。

（3）投资控制。

监理要求施工单位对进场设备报送“进场设备质量检验报告单”，设备安装完成后，监理对衍水宾馆8楼机房和×××高地机房的设备进行了现场逐项的核查。

按合同规定支付施工单位40%的预付款后，监理坚持单元工程必须经过质量评定，达到合格标准。在分部工程全部完成并达到合格后，进行分部工程验收，最后完成单位工程验收。工程项目移交后方可按合同支付剩余工程款，对工程投资起到了控制的作用。

（4）协调工作。

施工过程中，监理及时对施工中出现的问题与建设单位进行沟通，得到了建设单位对监理工作的支持和理解，并及时协调发包人与承包人之间的关系，始终坚持按合同办事的原则。

（5）合同管理。

本工程合同管理，包括进度、质量管理，计量管理和设计变更管理。

在进度管理方面，监理工程师对承包商的施工进度计划进行审核批复，实际施工过程中，根据工期拖后的具体情况，要求施工单位抓紧时机赶工。

在工程质量方面，要求承包商建立健全质量保证体系，配备专职质检人员，建立完善的质量检查制度，对各种原材料、半成品和成品按技术规范的要求进行检验，并要求施工单位提供检测部门的检测报告。

在计量与支付方面，严格按合同文件中的工程量清单审核施工中的设备数量。

对承包商提出的设计变更，按申报程序办理。

（6）信息管理。

监理人员从开工前的施工准备、资源投入、工序作业到合同目标的实施，实行了全过程的跟踪监理和信息处理。负责本项目的付总监和项目监理负责人将合同和信息管理作为日常性重要工作来抓。针对施工中出现的问题，一是与承包商直接对话，并及时将信息反馈给项目法人，以取得三方的共识；二是以“监理通知”和“监理文件”的形式，督促和纠正施工单位不符合合同约定的行为。

监理人员注意平时信息的收集，指定专人负责文件资料的发送、登记、编目和保管等日常监理工作，保证监理文件及工程资料的完整、准确、系统性。监理每日作好“监理日志”，每月定时上交监理月报。

监理部配置1台计算机，用于工程监理工作中工程量的统计、编制各种监理文件等中文信息的处理。提高了监理工作效率和管理水平。

5.7.3 监理效果

（1）质量评定结果。

本单位工程所属的3个分部工程的质量在施工单位自评的基础上，经监理核准，3个分部的优良率分别为：设备工程分部（编号：Ⅰ-7-1）优良率为100%；天馈线安装工程分部（编号：Ⅰ-7-2）优良率为100%；微波塔土建工程分部（编号：Ⅰ-7-3）优良率为66.7%；即3个分部工程全部达到优良，优良率为100%。

（2）工程评价意见。

天馈线安装合理，有充裕的可调范围，安装紧固、符合质量标准要求，接地工程符合设计图纸的要求；增高架外观质量得分率为100%；微波塔外观质量得分率为99.4%，微波塔外观质量得分率均大于85%；基础混凝土强度超过设计指标，且金属结构质量合格；微波设备质量合格，信道、电源、PCM网络接口、图像传输经2个多月的试运行，完全符合设计要求和出厂指标，整个工程的通道传输、话路和图像质量均达到了合同的指标要求，且未发生过质量事故，故本单位工程质量等级应为优良。单位工程质量评定等级见表5.7-5。

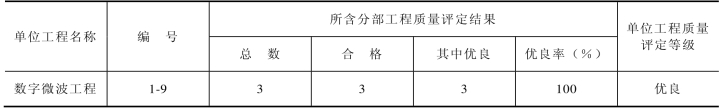

表5.7-5　分部工程质量评定等级　

5.8 真空激光观测单位工程

5.8.1 工程概况

××水库除险加固工程建设共有9个单位工程，其中之一为真空激光观测单位工程。该单位工程主要内容为真空激光基础开挖及洞内防水，管道、测点箱及密封端安装，接收、发射端观测室安装及试运行等施工项目。各项工程完成的主要工程内容和工程量 如下：

设置安装测点箱28台，管道500m，发射和接收密封端各1个及测点控制装置28套。设置安装激光发射和接收装置各1套，现场采集控制器1台，遥控真空控制箱1 台及真空泵等设备2套。

施工日期：2002年8月1日至2004年1月20日

为便于工程质量评定和管理，本单位工程共划分为3个分部工程，8个单元工程。详见表5.8-1。

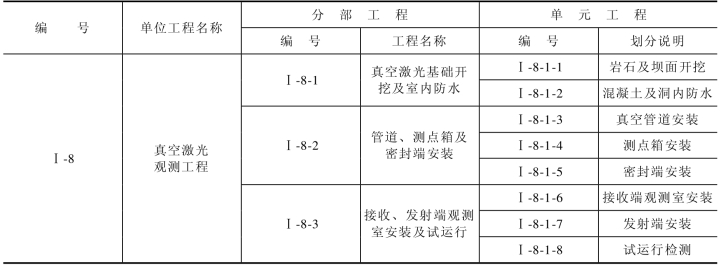

表5.8-1　真空激光观测单位工程质量评定项目划分　

5.8.2 监理过程

（1）进度控制。

进度控制的基本方法是根据承包合同和工程总体安排和阶段性工期要求结合工程的实际情况制定好年度计划报监理部和业主批准，然后根据实际执行情况在月生产计划中进行调整，并采取适当的措施确保工程顺利进行。

2002年8月1日开始进行岩石及坝面开挖和混凝土回填至2003年6月15日结束。由于承包商开工日期的拖延和施工中工程人员配备不齐等原因，致使管道、测点箱及密封端安装完成时间较合同工期（2002年12月底）推迟了7个月，接收、发射端观测室安装在设备安装和试运行计划报批后，工程进度基本按计划完成。但由于开工日期拖延及施工人员配备不齐等诸多因素影响致使工程完工日期较合同迟后一年半时间。

（2）质量控制。

监理部结合工程实际编制了真空激光观测系统工程监理细则，工程质量检测控制标准及相应的监理表格，办法等，建立了质量管理的组织机构，明确了质量检测评定的程序和方法；对施工图纸，施工方案和技术措施进行了予审，发现问题提前纠正。

本工程实行项目监理工程负责制。对单元工程和工序检测和质量评定，首先由施工单位在“三检”的基础上进行工序和单元工程评定然后报项目监理工程师进行复核评定合格后转下一工序和进行下一单元工程施工，不合格的要返工处理直至合格。施工过程中监理对主要单元工程、重要隐蔽工程、关键部位工程进行旁站监理外，还采取巡视和抽检的工作方式，对工程施工工序进行严格的质量控制。

例如：对激光管道沟的施工、对钢筋搭焊长度、沟内清洗、混凝土配合比等均进行了逐项检查。管道沟混凝土回填实行全过程旁站监理。激光管道敷设时监理部及时下达监理通知，要求施工单位做好施工组织设计和施工措施方案呈报监理部审核批准后方可施工。在施工中监理对重要而危险的管道敷设安装工序进行全过程旁站监理，从而保证了整个管道敷设过程没有出现任何质量和安全事故。对发射和接收端控制室内电气管理安装进行了认真检查，对发射和接收端控制洞内地面方程式作为隐蔽工程进行控制，使施工质量符合设计要求。

真空激光观测在设备安装、调整后，由监理、业主、施工单位对设备的12项性能指标进行了测试，发现其中有两项指标没能达到合同要求，为此要求施工单位对设备进行维修、改进，对系统重新调整后，经测试后符合设计要求。应业主要求对抽真空度、极限真空度和漏气速率进行了测试，监理和业主共同旁站监理，测试结果均符合设计要求。

2003年9月激光观测系统进行运行，每天定时观测一次，运行正常。后出现个别测点波带板不动作，现场采集控制器死机，上位机与现场设备通讯故障、系统掉电不能自动启动等问题，经施工单位对现场采集的控制器程序及上位机程序进行修改和设备更新后恢复正常试运行。

（3）投资控制。

按照监理合同规定，监理对投资的控制是部分控制，即负责已完工程量的计量认证工作。计量的主要依据是施工合同、施工图纸和实际的测量资料。监理对施工单位上报已完成工程项目和工程量，首先核对其施工质量是否符合设计要求和质量标准。然后再详细核算其工程量，现场逐项验收，对合同和合同外的工程量进行逐项核查，确认工程量准确无误后，才予以签字认证和上报业主审核支付。

（4）“两管理”、“一协调”。

真空激光观测工程施工基本按合同要求进行，没有出现任何大的合同纠纷。

在信息管理方面，监理部拥有计算机和打印机等设备，随时将真空激光观测单位工程的文件、资料、意见和建议等发送给业主和施工单位。监理工程师每天记录工程监理情况，每月编写监理月报向业主反馈工程进度和质量情况。

在施工过程中，监理对业主、设计、施工各方的不同意见或不同认识进行协调，同时协调各施工单位间的关系，确保工程实施过程互不干扰，使工程施工顺利进行。

5.8.3 监理效果

真空激光观测单位工程的监理工作，在业主单位的支持和设计、施工单位的配合下取得了较好的监理效果：

（1）全面完成了施工合同和施工图纸规定的工程任务。

（2）真空激光观测单位工程共3个分部工程其中激光基础开挖及洞内防水分部工程有2个单元工程全部合格，其中1个达到优良标准，优良率50%，但主要单元工程为合格，则分部工程等级为合格。

管道、测点箱及密封端安装分部工程共3个单元工程全部合格其中2个达到优良，单元工程优良率为66.7%，分部工程质量评定为优良；而接收、发射端观测室安装及试运行分部工程共有3个单元工程全部合格，其中1个达到优良，单元工程优良率为33.3%，分部工程质量评定为合格。综上所述，真空激光观测单位工程所属的3个分部工程全部合格，其中1个达到优良，分部工程优良率为33.3%，单位工程质量评定为合格。其工程质量等级评定结果见表5.8-2、表5.8-3。

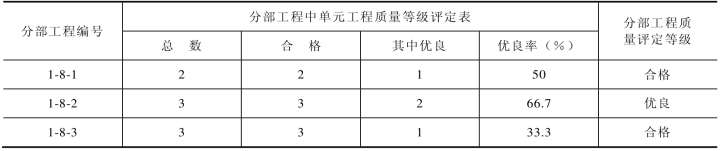

表5.8-2　分部工程质量等级评定表　

表5.8-3　单位工程质量等级评定表　

（3）本单位工程所发生的各种费用均经监理和业主认真审查、核实工程计量准确，投资控制在预算之内。

5.9 计算机网络系统单位工程

5.9.1 工程概况

××水库计算机网络系统工程是水库除险加固工程的重要组成部分，它的建成将进一步完善××水库计算机网络系统，实现水情数据、办公自动化、视频图像等各种数据、信息在××水库计算机网络系统中（库区、××办公楼、省厅之间）实现共享，进一步提高××水库的办公条件，为防汛和水库调度提供快捷、直观的数字依据。

本工程首先建设库区和电厂66个点的局域网，同时改造库区到××的通信通道，利用4EI—RJ45协议转换器解决干线的带宽“瓶颈”，使干线传输带宽由2m扩大至6m。建设大屏幕投影系统。利用先进的100寸DNP屏幕和SONY—PX41多媒体投影机建设大屏幕系统。利用IP—MPEG—4技术实现水库监控图像在网络中的实时传输。开发门户网站软件和水情数据传输软件、大坝监控软件、办公自动化软件进一步提高××水库网络的自动化水平。

本工程主要工程量是66个点局域网的布线、150m光纤的架设和熔接、2个机柜的安装和调试、2台协议转换器的安装和调试、5台网络交换机的安装和调试、3台服务器的安装与调试、大屏幕设备的安装与调试、视频传输设备的安装和调试、门户网站软件的开发和调试、水情数据传输软件、大坝监控软件、办公自动化软件的开发和调试。

工程施工日期自2005年6月10日至2005年7月30日。为便于工程质量评定和管理，经与施工单位协商业主同意并报省质量监督部门批准，本单位工程共划分为3个分部工程，9个单元工程。详见表5.9-1。

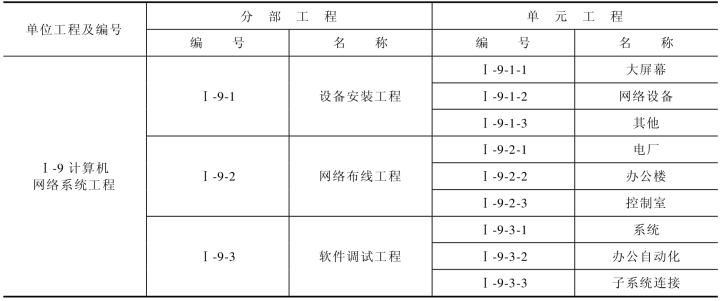

表5.9-1　××水库计算机网络系统工程项目划分表　

5.9.2 监理过程

根据本工程短、主要工作是光纤布线，将整套工程设备、仪器进行安装调试的特点，监理质量控制工作侧重严把设备进场质量关，严格检查进场仪器、设备的规格、型号应符合设计要求，并要有出厂合格证、使用说明等相关资料；并根据中华人民共和国标准：

《电子计算机房设计规范》（GB 50174—93）；

《计算站场地技术条件》（GB 2887—89）；

《信息技术设备的无线电干扰极限值和测量方法》（GB 9254—1998）；

《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311—2000）；

《建筑与建筑群综合布线系统工程施工验收规范》（GB/T 50311—2000）；

《智能建筑设计标准》（GB/T 50314—2000）；

《计算机软件质量保证计划规范》（GB/T 1250—1990）。

以上等相关施工安装调试规范，严格跟踪控制工程安装，调试质量。为保证工程施工质量施工单位组成了由××签头、×××、×××参加的工程质量检验组，专门负责工程施工质量的自检工作。

本工程实行工程施工质量报验制，即在施工单位工程质量检验组对工程所有工序和单元工程质量自检合格的基础上，报监理部对工程施工质量进行复检和评定，有效的保证了工程整个施工过程完全符合相关技术规范和质量标准和设计要求。

工程施工期和竣工后，施工单位已根据规范要求，对工程进行试运行和调试，使××水库计算机网络系统覆盖全面，使用方便，音频、视频传输清晰，完全达到库区到××办公楼和省厅之间的信息资源共享的设计要求。由于工期短，我们只控制总的竣工工期、本工程由于业主单位大力支持，施工单位认真配合，工程已于2005年7月30日按期完成。

5.9.3 监理效果

（1）通过施工单位的努力工作，工程已按合同约定和设计图纸全面完工。其中协议转换器2台，数据库服务器1台，视频服务器1台，OA/WEB服务器1台，网络交换机3台，3COM48口交换机2台，UPS电源1台，电源避雷器1台，投影设备1套，以上设备质量合格。网络参数符合设计标准，软件编制符合技术协议的要求.

（2）本单位工程共3个分部工程，9个单元工程，设备安装分部工程3个单元工程全部合格，其中大屏幕安装调试、网络设备、其他设备安装调试单元工程质量等级评为优良，分部工程中单元工程优良率达100%，工程机电设备合格，施工中未发生过质量事故，分部工程质量优良。

网络布线分部工程中3个单元工程全部合格，其中办公楼和电厂单元工程质量评为优良，分部工程中单元工程优良率达66.6%，分部工程质量优良。

软件调试分部工程中3个单元工程全部合格，分部工程质量合格。

分部工程、单位工程质量评定结果详见表5.9-2、表5.9-3。

表5.9-2　计算机网络工程分部工程质量等级评定表　

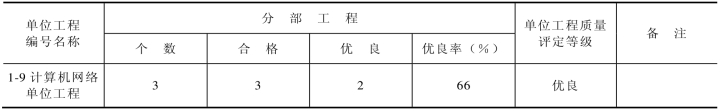

表5.9-3　计算机网络工程单位工程质量等级评定表　

各单位工程施工过程中，监理部能严格按合同规定的进度、质量投资总目标进行控制、管理、严格控制工程的开工条件，认真按工程监理规划和监理实施细则办事，依据合同文件、工程建设强制性条文，部颁规程、规范等对工程所有施工质量活动及与质量活动相关的人员、材料、工程设备、施工设备、施工工艺和施工环境进行监督控制、按事前审批、事中监督控制、事后检验等工作控制工程质量，在业主单位、设计单位、施工单位、质量监督部门的大力支持和配合下，较好的完成了××水库除险加固工程的监理工作任务，得到了业主单位、省质量部门和上级监理公司的好评。

6 经验与建议

6.1 开工前的监理准备工作是监理事前控制的重点

在工程施工的准备阶段，监理就着手监理的具体的准备工作，依据监理合同的内容做好相应的管理和业务工作，包括监理机构的组建、人员的业务培训、重点放在监理实施细则、质量控制标准和质量评定表的编制。当工程开工前夕，这些监理细则、质量评定标准和质量评定表即可在生产性试验过程中得以验证，并可结合工程实际及时调整和修正细则、质量控制标准和质量控制表格；工程正式开工后，监理工作重心放在施工过程质量控制、现场及各方的协调等方面。

6.2 建设单位的支持是做好监理工作的保障

在整个施工过程中，监理始终坚持向建设单位负责的原则，及时与建设单位保持联系、沟通信息。建设单位对监理工作给予了大力的支持和帮助，为监理工作创造了一个宽松和谐的外部环境。监理经验证明，工程中及时争得了建设单位的大力支持，是做好监理工作的重要保障。

6.3 规范化的管理是监理工作的关键

认真贯彻ISO 9000认证质量控制标准，牢记监理的质量目标，严格执行合同和监理程序的规范化的管理是监理工作的关键。监理既要维护业主的利益，也要维护承包商的合法权益，还要监理的严肃性和权威性。工程开始阶段，承包商对监理的规范化管理存在着不适应的情况，经监理反复耐心地做承包商的工作，讲明我们的监理单位是经过ISO9000标准认证的单位，监理规范化的管理是监理的职责，也是工程实施过程中所必须做到的，承包商逐渐对监理工作开始理解并在工作中积极配合监理的工作。整个工程中，监理与建设单位和承建单位的配合还是比较密切的。监理工作中，我们认真地贯彻质量控制标准，按规程规范的要求一丝不苟的工作，严格地履行了监理的职责。

6.4 建议

6.4.1 数字微波设备是一套较为先进的设备，工程和设备在移交建设单位之后，应培训专门技术管理和维修人员，加强对设备的管理和日常维护工作。

6.4.2 现有右岸公路只能通达坝下廊道部位，可以观察坝后泄流情况，但不能直通坝顶。建议在资金允许的条件下修建一条直达坝顶的上坝公路，这样对防汛和旅游更为有利。

6.4.3 门机安装后在使用过程中受力巨大其高强螺栓的紧固尤为重要。使用单位要经常检查，及时紧固，防止松动。

6.4.4 施工单位在5年的施工过程中几经更换项目经理、技术负责人、施工质检人员等给工程施工，资料整理，工程验收带来诸多不便，建议施工单位的主要工作人员要相对稳定不要换来换去，影响工作。

6.4.5 监理人员能严格要求自己做到工作认真负责，任劳任怨，不怕困难，不怕危险，不论年老还是年轻的同志，在高空作业条件下，拴上安全带与工程局的施工人员一样进溢流堰面和检修槽内部进行检查和验收工作。在化学灌浆现场和工人一起承受浆液和毒气熏染，在质量问题下不讲私情，不看面子，不合格决不放过。在验工计量时，反复核算，力求计算准确做到公正合理，是做好监理工作的关键。

7 遗留问题

7.1 底孔混凝土回填3号、4号孔因工程控制运用和防汛需要没作回填，作为尾工，计划2005年完成回填混凝土工作。

7.2 化学灌浆后，电站坝段、挡水坝段、仍存在小于设计值的渗水现象，为彻底解决电站厂房的后顾之忧，在电站坝段，还要对渗流作进一步跟踪观察，并做适当处理。

8 附件

附件1 监理人机构表

附件2 ××水库除险加固工程质量评定统计表

附件3 监理大事记（略）

附件1 监理人员机构表

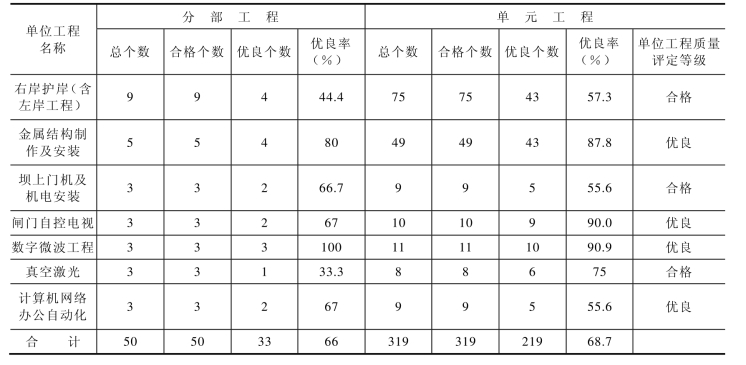

附件2 ××水库除险加固工程质量评定统计表

续表
