（一）工程施工管理工作报告内容格式

1. 工程概况

简要说明本单位所承担的工程在整个项目中的位置、工程布置、主要技术经济指标、主要建设内容。

2. 工程投标

包括投标过程，投标书编制以及合同签订等。

3. 施工进度管理

阐明施工总体布置、施工总进度以及分阶段施工进度安排（附施工场地总布置图和施工总进度表），分析工程提前或推迟完成的原因；主要项目施工情况等。

4. 主要施工方法

阐明工程施工中遇到的主要技术难题及解决情况。施工中采用的主要施工方法及应用于本工程的新技术、新设备、新方法和施工科研情况等。

5. 施工质量管理

阐明本工程的施工质量保证体系及实施情况，质量事故及处理，工程施工质量自检情况等。

6. 文明施工与安全生产

围绕国家、行业以及合同中有关安全生产规定，阐明有关规定的落实情况、生产安全事故及处理情况等。

7. 合同管理

阐明工程合同价与工程实际价款结算，简要分析存在差距的原因，工程分包管理、工程款及工资拖欠情况等。

8. 经验与建议

9. 附件

（1）施工管理机构设置及主要工作人员情况表，主要工作人员包括施工单位以及施工项目经理部的负责人和内设机构负责人。

（2）投标时计划投入的资源与施工实际投入资源情况表，资源包括人力资源和施工设备以及质量检测设备等。

（3）工程施工管理大事记，主要是承担本工程建设有关或有影响的事件。

（4）技术标准目录，施工中使用的技术标准。

（二）工程施工管理工作报告实例

×××水库除险加固工程大坝安全 监测系统施工管理工作报告

1 工程概况

×××水库位于××省××市境内，浑河干流上，距下游××市中心约18km，距××市中心68km。是一座以防洪、城市供水和灌溉为主，兼顾发电和养鱼等综合利用的大（Ⅰ）型水利枢纽工程。加固后的枢纽工程主要由主坝、一副坝、贴坡、二副坝、主溢洪道、第一非常溢洪道、三副坝、输水洞、城市供水取水口、××发电厂取水口、回水洞和水电站等组成。是×河干流上唯一控制性骨干工程。

水库控制流域面积5437km2，占浑河流域面积的47.4%。总库容××.××亿m3，兴利库容××.××亿m3。工程防洪标准按千年一遇洪水设计，设计水位136.0m，可能最大洪水校核，校核水位138.8m。水库可削减设计洪峰流量78%，保护××、××城市安全和下游大面积农田；设计灌溉面积128万亩；工业供水3亿m3；水电站装机2×16MW。

工程主坝最大坝高××.×m，坝顶长××××m；主坝和一副坝均为碾压式黏土心墙坝，坝顶高程×××.×m；二副坝为均质土坝，坝顶高程140.7m；主溢洪道为陡槽式，净宽52m，堰顶高程125m，设有5孔弧形工作闸门，最大泄量××××m3/s；第一非常溢洪道位于主溢右岸，设有7孔弧形工作闸门。

为加强大坝水工建筑的安全管理，设计采用自动化技术，实现大坝安全运行与管理自动化，进一步提高水库的蓄洪及综合应用能力。

本工程内容为建设大伙房水库大坝安全自动化监测系统，实施大坝内部渗流和外部变形监测的自动化。内部渗流包括坝体浸润线、绕坝渗流、坝下下游水位和输水洞外水压力，监测现场数据的自动采集及远程传输。外部变形观测主要测量大坝表面的水平位移与沉陷。工程现场施工范围主要分布于主坝、一副坝、贴坡、二副坝、主溢、一非溢、三副坝、调度楼等处，工程总投资为×××万元。

主要工程量内部渗流部分对59个渗流监测点进行自动化改造，包括对在用旧孔的洗孔处理，对发生管塞故障旧孔的清孔洗孔或重建处理，对报费旧孔实施原点异位再造，设计新增孔位建造；其中包括基础土建，通讯线路敷设，设备安装及系统调试；数据采集处理及相应软件开发。外部变形观测在主坝、一副坝、贴坡、二副坝、三副坝、主溢和一非溢共布设131个竖向位移监测点和38个水平位移监测点，实施人工辅助下的数据自动采集监测、记录、分析、处理等。工程总布置见图1-1。

图1-1　工程总布置图

1.1 大坝安全监测系统外部监测

外部监测系统测点分布在主坝、一副坝、二副坝、三副坝、贴坡、主溢和一非溢，共布设131个竖向位移测点和38个水平位移测点。外部测点汇总见表1-1。

表1-1　外部测点汇总表　

1.2 大坝安全监测系统内部监测

大坝监测系统内部监测设计是针对渗流和渗压的监测，具体项目包括浸润线、绕坝渗流、坝下下游水位和输水洞外水压力的自动化监测。监测总点数为59点，详细布设情况为主坝30点、一副坝10点、二副坝3点、三副坝7点、贴坡4点、输水洞5点；坝体监测面10个，绕坝渗流监测面8个、外水压监测面1个。测点布置系根据《土石坝安全监测技术规范》要求设计，内部观测点及监测剖面汇总情况见表1-2。

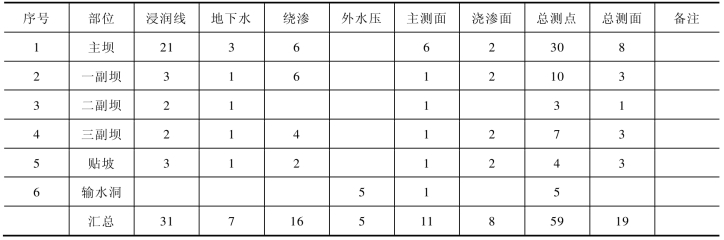

表1-2　内部测点汇总表　

2 工程投标

本标项是×××水库除险加固工程大坝安全监测系统（合同编号：DCXS—05）。

2004年12月22日，××省水利水电科学研究院×××水库除险加固工程大坝安全自动监测系统项目组成立。2004年12月24日，××省×××水库管理局加固工程办公室，购买标书。2004年12月30日，在××省×××水库管理局加固工程办公室（四楼会议室），开标前会议，听取业主对标书问题的澄清。2004年12月31日开始，我们在对标书进行充分的理解，分析投标书对系统的要求，对各种设备的技术指标的要求，系统建成后达到的功能要求的前提下，开始编制投标书。投标文件的编制原则是技术上按照招标文件进行系统的配置，按照招标文件对设备的技术指标要求选择投标设备。

2005年1月18日，×××水库五楼会议室，×××水库除险加固工程大坝安全自动监测系统（合同编号：DCXS—05）开标仪式。参加项目投标。我们的投标书各方面都满足招标文件的要求，经过评标委员会的评议，我们的投标综合指标以最高分取得工程的建设资格。2005年1月25日，收到“×××水库除险加固工程大坝安全监测系统中标通知书”。2005年1月27日，在×××水库管理局四楼会议室召开“×××水库除险加固工程大坝安全自动监测系统（合同编号：DCXS—05）谈判会”，会上经过友好协商，签订了“×××水库除险加固工程大坝安全自动监测系统（合同编号：DCXS—05）合同书”和“补充协议”。

3 施工总布置、总进度和完成的主要工程量

3.1 施工总体布置

开工前，对现场施工所需的运输车辆，专用机电设备，施工临时供电、用水以及施工期间的人员派驻、临时住房、生活设施等进行了具体落实。施工期间的现场指挥办公、技术支持、设备安装前预检、现场安全技术管理、设备仓储及临时宿舍等，安排在当地临时租用房内和水库仓库内，具体安排如下：

管理局办公楼距施工现场平均距离为1～3km，在当地距办公楼约1km范围内租用临时房舍设立施工指挥部和临时食宿点等现场施工组织机构，在坝上建立随工程迁移的施工队临时工棚。生活用水、用电、接自水库水电接口计量使用。通讯由自备设施按当地无线电管理规定运行，用于施工期间业务上的沟通和联系。满足施工期间现场生活供应及业务通信需求。

工程用电安排，大坝自动观测系统土建施工及设备安装用电由水库协助动力电接口，用电计量，用电结束时结清电费；系统运行用电采用集中供电方式。

工程材料和设备的采购。在本自动化工程中，土建工程主材用量较少，集中从××地区采购。电气工程材料及设备按建设工程要求，以××为基地在国内和国外采购，在××市集中实现单机测试、组装测试、设备制造和系统调试，再运至大伙房工程现场。

××至×××水库交通方便，各项工程所需的施工设备、工具、仪表及工程材料等由汽车沿上坝公路运送至坝顶或坝下，再由人工搬运至工程安装与施工现场。

2005年1月下旬至2月下旬为进场施工作了充分的准备并多次进场踏勘，因2005年初春冰雪覆盖期长，道路封堵，设备无法进场，经过相应调整，施工队伍于3月30日破冰进场，首先从二副坝开始场地平整和新建测压管钻孔工程。施工现场平面布置见图3-1，图3-2，图3-3。

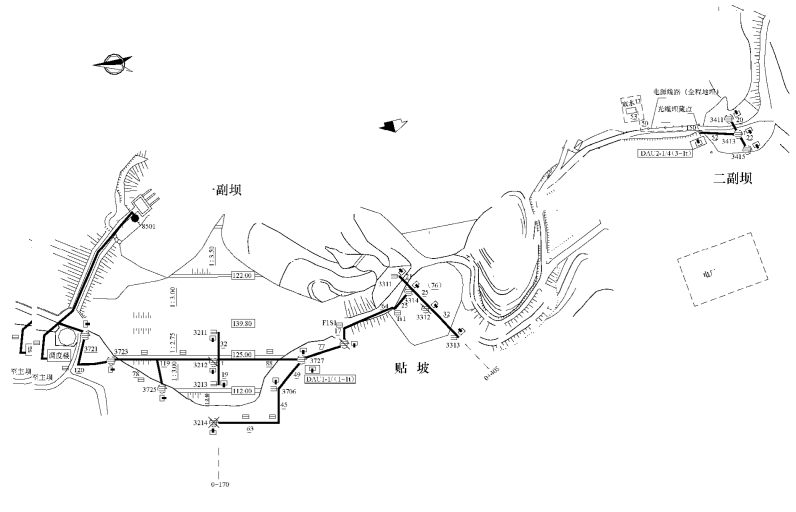

3-1　一副坝贴坡二副坝施工现场平面布置图

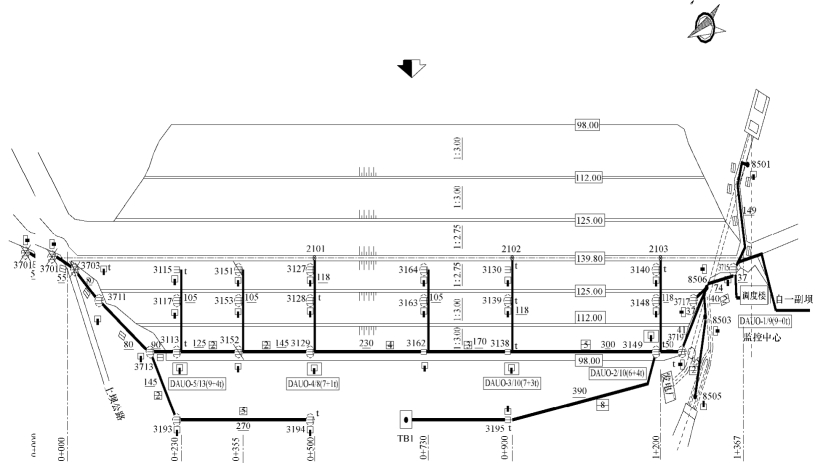

3-2　主坝施工现场平面布置图

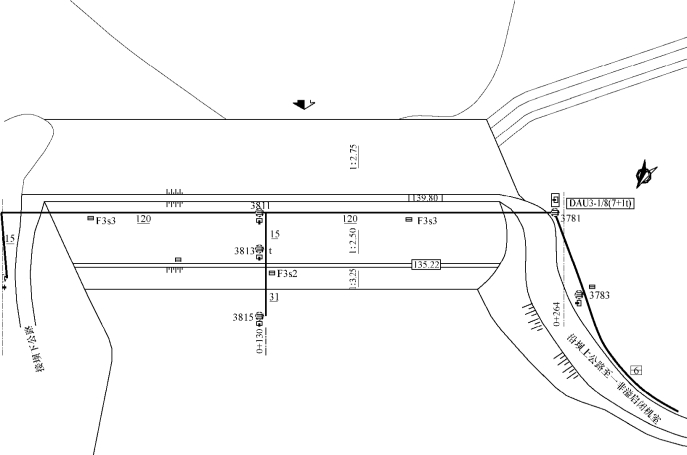

3-3　三副坝施工现场平面布置图

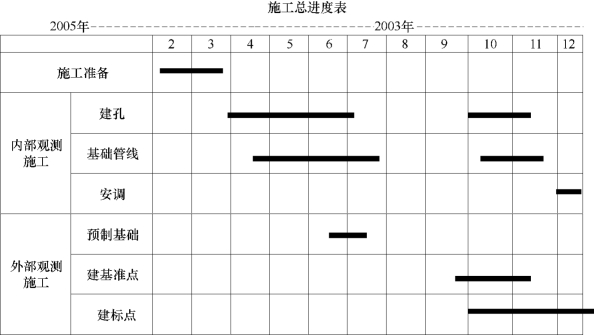

3.2 施工总进度及工程提前或推迟完成的原因分析

3.2.1 总进度

工程计划工期为自中标之日起至2005年8月30日。在经过充分准备具备了进场条件后，2005年3月26日接到监理部的开工令，我们随即组织施工人员进场，平整场地，安装施工机具设备，勘察上坝线路并组织设备采购、成套和测试。2005年3月30日开始进行工程的施工，主要有二副坝坝面拆除开挖与开钻，场地复勘，电缆沟开挖，管路敷设等。

开工后进展顺利，至2005年7月20日完成了位于二副坝、贴坡、一副坝和主坝本分部工程所属21个单元工程中的9个单元工程，占项目划分总数的42.9%，占总工程份额的80%。它们分别是：

主坝新建测压管工程（DCXS-05-01）

一副坝新建测压管工程（DCXS-05-02）(www.daowen.com)

二副坝新建测压管工程（DCXS-05-03）

贴坡新建测压管工程（DCXS-05-05）

旧管处理工程（DCXS-05-06）

主坝及输水洞测压孔通信基础工程（DCXS-05-07）

一副坝测压孔通信基础工程（DCXS-05-08）

二副坝测压孔通信基础工程（DCXS-05-09）

贴坡测压孔通信基础工程（DCXS-05-10）

3.2.2 工程分析

因大坝安全监测工程直接依附的调度楼、集控楼、主溢启闭机室、一非溢启闭机室、主坝右岸广场、集控楼广场及三副坝坝体等（非本标段的）建筑工程未竣工。大坝安全监测工程随前述各工程的逐次小阶段延后而跟进施工。因工程基础条件不具备，8月和9月工程没取得实质性进展。因此，本工程未能在2005年8月30日前如期完成。

10～12月完成了三副坝新建测压管工程（DCXS-05-04），相关设备的订货需要待现场数据出来后才能订，且国外的订货周期长，需两个月的订货周期。

3.3 完成的主要工程量

大坝新建测压管45个，建仪表箱基础60个，建位移监测点169个，建基准点9个，安装水位传感器58个，安装温度传感器15个，安装传感器专用电缆1730m，安装均压接口58个，安装仪表箱60个，安装专用防水机箱8个，安装电源避雷箱1台，安装线路避雷模块18个，安装传感器避雷模块80个，敷设通信屏蔽电缆22163m，敷设信号电缆2910m，敷设光缆400m，敷设护管10064m，测验光缆4km，熔接光缆4km，建全站仪自动观测站1座，建全站仪半自动观测点5座，安装工业控制计算机4套，安装商用计算机2套，安装测控电脑2套，安装数据库服务器1套，安装数据采集站8套,安装全站仪2套，安装电子水准仪1套。安装基座38套，安装观测基座7套，安装系统软件1套，安装变形监测软件1套，安装数据采集模块1套，安装测绘成图软件1套，安装网管系统1套，安装网络杀毒软件1套等。

3.4 主要项目施工情况

大坝内部监测工程：先进行测压孔建孔施工，经检测合格后开挖缆沟，同步加工护管 及其配套器件，护管端口倒磨，敷设管线，砌筑手井，安装手井盒，处理测压管孔口，建仪表箱基础，安装仪表箱。施工过程中严格把关，护管和测压管加工中严格倒圆磨光，防止管内刮线等。

设备材料运到现场后，先开箱检查报验，按各施工工艺要求的次序组成部件后进行主体设备安装及辅助工艺施工。打开手井在地下钢护管内布设线缆，校测线缆电路，安装传感器，采集器，取水口配电箱，安装工控主机，安装监控中心设备，室外光缆进户，室内光缆敷设熔接。系统调试。

大坝外部监测工程：现场复勘后制模浇筑测点桩，场地平整处理，开挖基准点的基坑，支模浇筑，安装基座。设备采购进场报验，安装调试。坝面校测定位，埋设标点。

4 主要施工方法与新技术

4.1 主要施工方法

进场安装前需要对安装现场具备的施工条件进行复勘，需要安装的设备、仪表进场前已经实验室验证通过，全部合格后进场安装。进场后考虑现场可能出现的干扰源及电参数的再分配等引起的变化，安装过程中及安装后都进行了详细测试。

设备安装进场前20天，先做好土建工程施工，主要包括测压管、护管线路及基准点。设备安装，进场前进行严密包装，进场至最终现场后报验，经监理和业主共同验证后启封，操作台柜进场后现地组装。光电设备安装固定后现场配线，制作电缆头，现场接线，设备上电试验，光缆熔接、设备调试等。

测压孔建孔采用水利工程地质钻机钻进施工。护管敷设由人工配合手工机械挖填敷设，护管煨弯采用机械冷煨方法施工。仪表箱安装在由地脚螺栓固定的基础上施以电焊焊接，设备安装时主要的安装点均有经厂内加工的配合点，如螺栓、螺栓孔、配线端子等。敷线时由专用的穿线器施工。设备接线使用专用工具切线和处理线头。接线前去除前导段，对各安装点进行检测和复测复检，杜绝氧化层区和热结。

4.2 应用于本工程的新技术、新设备、新方法和施工科研情况

（1）坝上敷线时护管线路与主坝上的工程大字交叉，穿行会引起恢复困难，使大字的字形与颜色变化引起总体不协调。施工采用斜式盖扳手井技术绕开字峰字体。不影响观瞻又便于线路管理维护。

（2）坝上固结井盖原结构为高于路面200mm的水泥框上盖一片加挂普通锁的铁板构成。感观上不协调，结构上不一致，使用上不方便，运行上不安全。曾多次发生事故。针对上述问题研制了新型的固结井盖。经几次试制样件和试验修改，确定了最终结构。采用合理的力学结构抗重载（如压路机）碾压。流行的几何结构与坝上公路、边石及防浪墙协调。实用的防水结构便于设备保护。特制的一体化密码锁方便使用。

该装置是在集路面井盖优点基础上的变形结构，其原理采用了卡仓盒特点，经运动分析，按防水要求采用了流体力学的原理实现了防水设计。特殊设计的平面一体化密码锁解决了在坝顶与路面一平安装中挂锁困难或复杂的问题。且结构简单，便于运行维护管理。

（3）主坝和一副坝水平位移测点是唯一在建库时留下来具有原始边界数据的测点，而点盖原设计锁体复杂不便使用，盖体薄弱难起保护作用而在运行中严重丢失。

新设计的点盖按现代工业艺术原理造型，结构上符合人体工学的使用习惯，锁具设计为简单易用的防撬锁。协调易用安全。

（4）针对水平位移点盖护圈基础薄弱，成为盖体易坏易失的重要原因的问题。在三副坝新建水平位移点护圈基础设计中采用了浇筑大体面结构焊接工艺设计，使点盖的牢固度更加增强。

（5）×××水库地域复杂，大坝安全监测系统线路与取水口、两座发电厂较近，坝下线路与高压输电线平行，是弱电设备极易受干扰的地区，坝上自动化观测设备易受地电等杂散电流干扰脉冲而影响正常运行。汲取这些经验教训，采取了良好的系统抗干扰设计，使系统采集的信号能很好的钳制在正常状态下。

5 施工质量管理

5.1 施工质量保证体系及实施情况

施工中加强质量控制，发现问题及时处理。质检人员深入现场严格把关，跟随工程进行检验，原材料和设备的采购控制及产品验证严格按质量保证体系执行。监理、业主和承包商共同对施工过程进行监控。发现与设计相悖之处或发生突发事件，及时控制停工或返工，并形成必要记录和文件。

根据施工进展情况，及时对施工过程进行检验，包括对设计评审及验证情况；与顾客沟通情况；原材料和设备的采购控制及产品验证情况；对顾客培训、顾客反映情况；系统调试情况以及交付后顾客满意情况的检查等。

施工过程严格按设计执行，有不合格的地方坚决返工重来，决不迁就。在主溢右岸工作基点施工中，经检测浇筑的混凝土基础垂直度超差，因此立即拆除了已竣工的基础，重新建造一座。保证每一道工序的质量优良。

5.2 质量事故及处理

施工过程严格把关，没出现任何质量事故。

5.3 工程施工质量自检情况

工程成立专门的工程质量管理部门，实行三检制度，工程初检、复检和终检指定专人负责。施工过程中，每道工序都由初检、复检和终检人员进行自检，自检结果报监理和业主复检复核审查，合格后方进行下一道工序的施工。设备、材料进场前做好充分的检验，严格保证工程所用原材料和设备质量合格，不合格产品不得进入施工现场。对于重要设备，首先检验是否有出厂合格证、设备安装说明书及相关的技术文件，并验证生产厂家是否具有生产资质。工程安装结束后，利用仪表，按照设计的技术指标进行系统的检查，发现不合格，马上解决。由于严格的检验，工程中没有出现任何质量事故，使工程施工指标均达到设计要求。

6 文明施工与安全生产

自动化系统的设备均是精密的电子设备，安装过程中要注意防潮、防高温、防盗、防破坏，避开高压电线及强电磁干扰。高空作业时随时系好安全带，下输水井作业时系好防护缆绳，在动力线下作业时有人监护，防止举起金属物件时发生触电，电气操作时均有人现场监护。

进行自动化基础施工时，注意与其他工程的良好配合，需要做工程开挖等施工时，注意场地清洁，施工后立即复原现场。保持原工程的完好。采取必要的措施保证所有设备和人员的安全。数据采集单元等电气设备安装接线施工分组与监护并举，施工中增加人员防护措施，施工过程中没有发生安全事故。

7 价款结算

本工程的合同价为人民币×, ×××, ×××.00元，工程中我们严格按照投标文件进行工程的建设施工，在严格保证工程质量的前提下按实用要求节俭支出。实际投入比预算结果减少，实际完成产值金额为人民币×, ×××, ×××.00元，目前实际结算金额为人民币×, ×××, ×××. ××元，其主要原因分析如下。

7.1 测压管工程节余分析

测压管工程设计建孔59个，施工中对测压管先进行检修，使部分测压孔得到修复，实际新建测压管45个。

7.2 另台全站仪按实用设计变更

外部观测部分，原设计为两台全站仪做全自动观测，随着现场总体工程状况的变化，施工方会同监理、业主和设计方对现场详勘后一致认为，除主坝外的其他部位易采用半自动观测为宜。因此变更全站仪。

8 经验及建议

（1）自动化系统的应用给水利工程的管理带来了方便，特别是对水库的安全监测提供了及时有效的服务，但系统的稳定运行与及时有效的维护是分不开的。因此，需要做好定期的常规系统维护工作，以保证系统运行稳定，数据准确。

（2）前端设备特别是现场传感器设备应保证各工作点的长期稳定供电。

（3）水平位移观测点建于1958年，其强制对中基座是一种高副结构，建议将其改为低副，以减小水平方向的安装误差。

9 附件

附1 施工管理机构设置及主要工作人员情况表。

×××水库除险加固工程大坝安全监测系统由基础建设、设备安装和软件设计开发等部分组成，工程技术复杂、工期短。根据工程及质量体系要求，组建项目经理部，下辖技术部、施工部和质管部，组成项目实施机构，具体组织机构及部门人员配置见附图1-1和附表1-1。施工时由我院组成的项目组驻工地施工，1人为项目代表，负责工程总体事务；另由相关专业技术人员和技术工人若干分别负责自动化控制系统和视频系统设备安装与调试

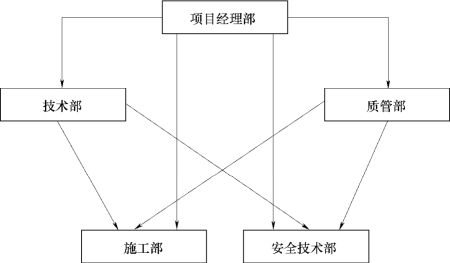

附图1-1　组织机构管理流程图

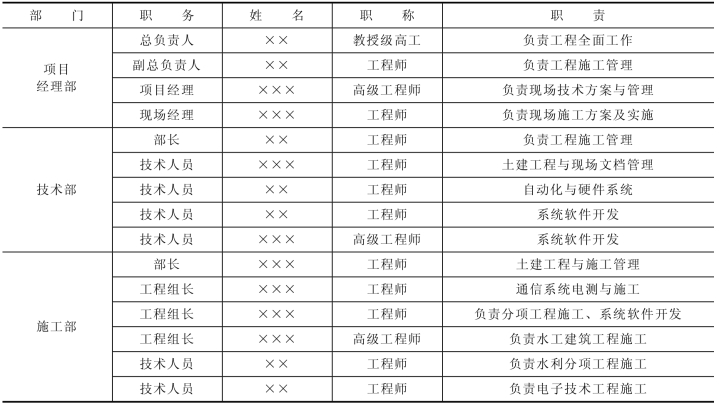

附表1-1　施工管理机构设置及主要工作人员情况表　

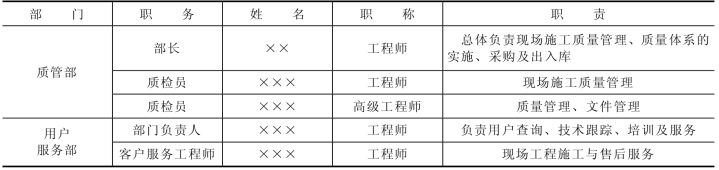

续表　

附2 工程施工管理大事记

略。
