××防洪工程（×期）堤防单位 工程外观质量评定实施方案

1. 基本情况

1.1 工程位置：略

1.2 工程标准，右岸堤防防洪标准20年一遇，堤防及建筑物为四级；左岸堤防防洪标准百年一遇，堤防和建筑物为Ⅰ级。

1.3 合同工程量：略

2. 堤防单位工程外观质量评定依据

外观质量评定依据《水利水电工程施工质量检验与评定规程》（SL 176—2007），附录A。

3. 外观质量评定工作组织机构

3.1 依据：根据SL 176—1996 4.1.5条规定“外观质量评定工作由工程质量监督机构组织项目法人、监理、设计、施工及运行管理等单位具有中级及以上技术职称的有关代表共同进行，参加人数不少于5人”。

3.2 设立外观质量评定小组：为适应堤防单位工程外观质量评定需要，根据3.1的规定，成立外观质量评定组，组长、副组长分别由监督单位、业主单位分别担任，成员：质量监督、业主、监理、设计单位各1人，施工单位3人。评定组下设信息、资料员两人，负责资料档案管理。

3.3 评定组任务：组织审定外观质量检查评定项目、检查项目标准分、质量评定标准、评定用表、评定办法、评定结论。

4. 评定前的准备工作

4.1 堤防整修：在单位工程验收前，施工单位按图纸要求和分部工程验收时提出的一些问题，对土堤进行全面检查、检测。对不符合设计要求的部分进行整形，多余的土料削去，不足的土料补上，土料没压实的要补压。达到设计要求的高程、平面尺寸、坡度及压实度。土堤外形达到堤肩线、堤脚线分明、顺直、流畅、圆滑、美观；堤的坡面平顺、无明显的凹凸。

4.2 施工结束后，单位工程验收前，要清理施工现场。将生活垃圾、建筑垃圾以及其他杂物清理干净；建筑物除去表面污垢，达到文明、整洁、干净、卫生。

4.3 完工测量：土堤整形后，施工单位对堤防进行全面测量。沿堤轴线50m设一标桩，用红铅油标注桩号，或写在混凝土板上。每50m检测一个横断面。每个断面检测数据如图1：①检测水平距离：AB、BC、CD、DE线段；②检测高程：A、B、C、D、E； ③量测堤坡面平整度：用靠尺和测绳。

图1　土堤测量断面图

4.4 编制检测记录表，见表1、表2。

表1　自检测量记录表　

表2　表面平整度测量记录表　

4.5 绘制土堤平面图。

图的比例按施工图比例绘制。上报平面图时，附各检测断面的《自检测量记录表》。

4.6 测量费用：自检测量费用由施工单位自负。包括仪器设备及人员的开支。

5. 外观质量评定准备工作

5.1 外观质量检查检测项目确定，根据××河防洪堤的特点，共检查检测项目4个，即外部尺寸、轮廓线顺直、表面平整度、曲面与平面连接平顺。

5.2 各项目标准分的确定：外部尺寸30分，轮廓线顺直10分，表面平整度10分，曲面与平面联结5分。四项合计标准分为55分。

5.3 外观质量评定表采用《水利水电工程施工质量检验与评定规程》SL 176—2007，附录A中，表A.3.1-1。（详见附录A）。

5.4 评定标准。

评定标准应符合《水利水电工程施工质量检验与评定规程》SL 176—2007，附录A中，表A.3.1-2。（详见附录A）。

5.5 编制现场检查检测记录表，见表3、表4、表5、表6、表7及单位工程外观质量得分率计算表附件2。

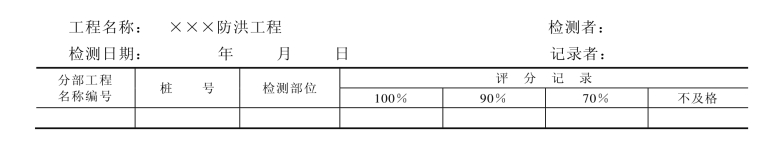

表3　堤防断面高程检测记录表　

注　评定结果为合格画○，不合格画×，以下各表同。

表4　堤防断面宽度检测记录表　

表5　堤防断面边坡坡度检测记录表　

表6　混凝土表面平整度检测记录表　

表7　土堤表面平整度检测记录表　

6. 现场检查评定工作程序

×××工程外观质量评定现场工作方法，采用《水利工程质量监督理论与实践指南》表5.10的评定工作程序，详见《单位工程外观质量得分率P值计算表》。

6.1 抽样和数量：抽样采用现场抽签办法，当众抽签、当众亮签、当众宣读中签的桩号。抽样的数量，按施工单位自测的断面数量的25%，或能满足该项目评定要求的数量。

6.2 测量仪器设备、人员工资等一切费用，由××局承担。测量主持人：×××、监理部×××；记录人员×××、×××。

6.3 现场测量：用全站仪、水准2m靠尺、塞尺、钢尺、100m测绳等测量设备，观测数据填入表3、表4、表5、表6、表7《检测记录表》相应表的位置上。评定组现场监测。

6.4 内业整理工作：测量资料的整理由×××、×××二人负责。工作程序如下：

6.4.1 计算实测点（线）偏差值，即测量的数值与设计数值之差或直接量测的偏差值，填入表3、表4、表5、表6、表7相应表的位置上。

6.4.2 评定各个测点是否合格：实测偏差值与标准差（允许偏差）比较，在允许的偏差值范围内为合格点，在表3～表7中《检查记录》相应表的位置上画O，否则为不合格点，在表3～表7中《检查记录》相应表的位置上画×。

6.4.3 计算各个项目（分项目）合格率：利用表3～表7《检测记录表》统计各个项目的合格点小合计∑O，不合格点小合计∑×，检测点小合计：∑O+∑×。各个项目合格率，以Pi表示，Pi =∑O/(∑O+∑×)%。将∑O，∑×，Pi值填入附件2合格率栏内。

6.4.4 判定各项目的得分率，以Ps表示。利用附件2表中，各个项目合格率Pi来确定该项目的得分等级、得分率Ps。当合格率Pi =100%时，该项目评定得分等级为一级，得分率Ps =100%；Pi =90%～99.9%时，该项目评定得分等级为二级，得分率Ps = 90%；Pi =70%～89.9%时，该项目评定得分等级为三级；Pi＜70%时该项目评定得分等级为四级，Ps=0。将得分率Ps填入附录A表A.3.1-1中得分率栏内。

6.4.5 计算单位工程外观质量得分率，以Pa表示。由附件1《堤防工程外观质量评定表》统计各个项目标准分总合计分数，以x表示，x=55分即为单位工程外观质量应得分；评定得分栏内各个项目的总合计分数，以y表示，即为单位工程外观质量实得分。得分率Pa=y/x%。将X、Y、P值填入附录A表A.3.1-1中合计栏内相应位置上。

6.4.6 结论：上述程序完成后，评定组在审核内业资料无误后，用举手方式表决，以少数服从多数的原则通过评定结果，并在评定人员签名栏内签字。

6.4.7 评定成果：评定组成员签名的，有评定结论的《堤防工程外观质量评定表》。

6.4.8 在检查评定过程中，出现得分率低于70%的项目或分项目时，评定组应慎重对待，分析原因，是测量或是统计的错误？还是工程的缺陷？是前者应检查外业测量资料和内业整理的资料，或现场复测检查改正。是后者，评定组应限期整修，缺土的补足，多余的削去，土松的压实，堤线不直，不圆滑的和堤坡不平顺的，在规定期限内彻底改正的，达到设计要求的标准。评定组重新检测，重新评定，重新计算单位工程得分率和评定得分。填入相应栏内。

7. 附件

附件1 堤防工程外观质量评定表。

附件2 单位工程外观质量得分率P值计算表。

附件3 建筑物外观尺寸现场检测记录表。

附件4 轮廓线检测记录表。

附件5 表面平整度检测记录表。

附件6 立面垂直度检测记录表。

附件7 大角方正检测记录表。

附件8 曲面与平面联结检测记录表。

附件9 扭面与平面联结检测记录表。

附件10 马道与排水沟检测记录表。

附件11 混凝土表面缺陷检测记录表。

附件12 表面钢筋割除检测记录表。

附件13 砌体勾缝检测记录表。

附件14 变形缝检测记录表。

附件15 启闭平台梁、柱、排架检测记录表。

附件16 建筑物表面检查记录表。

附件1　堤防工程外观质量评定表　

注　1. 堤防连接建筑物的外观质量评定参照《水利水电工程施工质量评定表》（试行）（建地［1995］3号）中《水工建筑物外观质量评定表》执行；
2. 项次《堤防工程施工质量评定与验收规程》（SL 239—1999）（试行）表C.0.2外部尺寸质量检测评定表中的评定结果进行评分；其他各项得分为各评定成员在检查工程现场后对相应项的外部观感质量进行打分后的算术平均值；
3. 实际评定时，仅对实际存在的项目进行评定打分，其标准分累计为应得分，评定打分合计为实得分，得分率=×100%。
4. 此表填写说明，见《水利水电工程施工质量评定表填写说明与示例（试行）》一书，第808页 表堤01。

附件2　单位工程外观质量得分率P值计算表　

附件3　建筑物外观尺寸现场检测记录表　

续表　

附件4　轮廓线检测记录表　

附件5　表面平整度检测记录表　(www.daowen.com)

附件6　立面垂直度检测记录表　

附件7　大角方正检测记录表　

附件8　曲面与平面联结检测记录表　

附件9　扭面与平面联结检测记录表　

附件10　马道与排水沟检测记录表　

附件11　混凝土表面缺陷检测记录表　

附件12　表面钢筋割除检测记录表　

附件13　砌体勾缝检测记录表　

附件14　变形缝检测记录表　

附件15　启闭平台梁、柱、排架检测记录表　

附件16　建筑物表面检查记录表　

8. 内业用表

表1 建筑物外观质量现场检查评定用表。

表2 橡胶坝工程外部尺寸项目。

表3 排水（污）闸工程外部尺寸项目。

表4 轮廓线项目。

表5 表面平整度项目。

表6 立面垂直度项目。

表7 大角方正项目。

表8 曲面与平面联结项目。

表9 扭曲面与平面连接平顺项目。

表10 混凝土表面缺陷情况项目。

表11 排水管（孔）项目。

表12 表面钢筋割除项目。

表13、表14 砌体勾缝项目。

表15 变形缝项目。

表16 启闭平台梁、柱、排架项目。

表17 建筑物表面项目。

表18 水工金属结构外表面项目。

表1　建筑物外观质量现场检查评定用表　

续表　

表2　橡胶坝工程外部尺寸项目　

续表　

表3　排水（污）闸工程外部尺寸项目　

表4　轮廓线项目　

注　结论合格画○，不合格画×。

表5　表面平整度项目　

注　结论合格画○，不合格画×。

表6　立面垂直度项目　

注　结论合格画○，不合格画×。

表7　大角方正项目　

注　结论合格画○，不合格画×。

表8　曲面与平面联结项目　

表9　扭曲面与平面连接平顺项目　

表10　混凝土表面缺陷情况项目　

表11　排水管（孔）项目　

注　结论合格画○，不合格画×。

表12　表面钢筋割除项目　

表13、表14　砌体勾缝项目　

注　得票确定得分等级，填入评定结果栏内。

表15　变形缝项目　

表16　启闭平台梁、柱、排架项目　

表17　建筑物表面项目　

表18　水工金属结构外表面项目
