【摘要】:采用π桥接器与伪随机码相位调制的本振光进行外差和平衡探测后,光电流信号表示为式中,C为复常数,τx为雷达与目标的收发双向相对时延,φy为顺轨向相位历程。图7-2伪随机相位编码侧视SAIL频谱
伪随机相位编码的光学相位调制函数为
式中s(k)=0或s(k)=π。采用自相关操作或者共轭自相关操作均可以产生脉冲压缩,即成为一个最小基本时间单元的三角函数:
从自相关函数通过傅里叶变换可以得到其功率谱,所以伪随机相位编码的功率谱为
相应的光学相位调制伪随机相位编码的振幅谱为
进一步可以假设:
相位调制信号的延时自相关为
对于第n个伪随机相位编码脉冲,发射光场为复振幅:
其振幅频谱分布为
(www.daowen.com)
其中记作为傅里叶变换及其纯振幅表达。
采用π桥接器与伪随机码相位调制的本振光进行外差和平衡探测后,光电流信号表示为
式中,C为复常数,τx为雷达与目标的收发双向相对时延,φy为顺轨向相位历程。交轨向压缩后,需获得φy方可进行顺轨向匹配滤波。

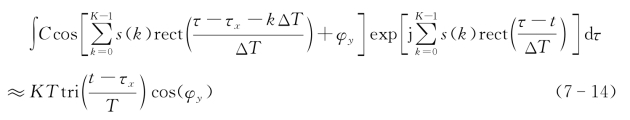

交轨向压缩采用相关运算获得:
从上式可以看出,交轨向可以压缩,但其幅值受相位历程调制,且压缩后的信号为实信号,无法求得相位历程φy,无法实现顺轨向成像。

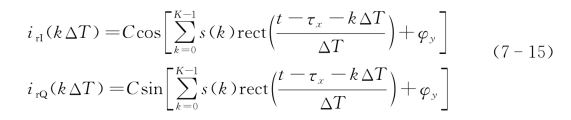

当采用π/2桥接器与伪随机码相位调制的本振光进行外差和平衡探测后,I、Q两路光电流信号分别为

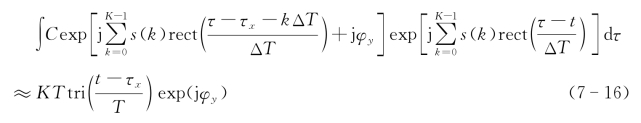

交轨向压缩采用相关运算获得:
从上式可以看出,交轨向可以压缩,其幅值不受相位历程调制,且压缩后的信号为复信号,可获得相位历程φy,经匹配滤波后,可实现顺轨向聚焦成像。

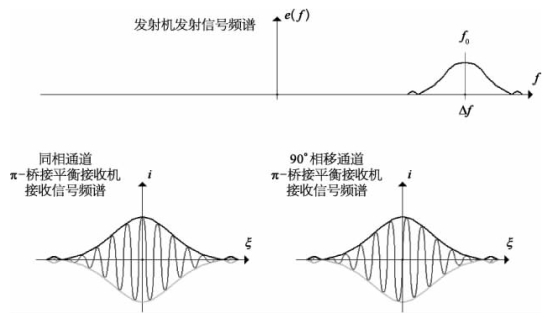

采用π/2桥接器接收时,其频谱分布如图7-2所示。
图7-2 伪随机相位编码侧视SAIL频谱
