1)结构和原理

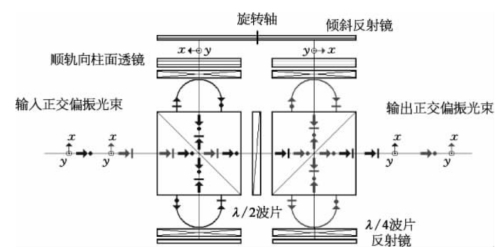

交轨向单倾斜镜旋转方式如图5-15、图5-16所示,采用倾斜反射镜沿着中心旋转轴旋转扫描调制,实现交轨向的周期性线性相位调制。
图5-15 反射单倾斜镜旋转方式
图5-16 反射单倾斜镜旋转
2)分析

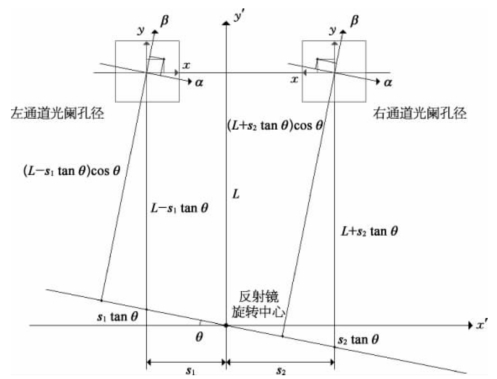

旋转调制的旋转角为θ,反射镜偏角位置为θp,L为反射镜旋转中心与左右通道内光场窗口中心的垂直距离,s1为左通道中心与y′轴的垂直距离。因此左通道内光场窗口中心相对于棱镜旋转中心线的垂直距离为
在光场窗口内的(x,y)点在旋转的β-坐标系上的投影为β=x sinθ+y cosθ。
因此(x,y)点等于棱镜旋转中心线的距离为
反射镜的相位方程为
因此
同理,右通道内光场窗口中心相对于棱镜旋转中心线的距离为(www.daowen.com)
同理,其(x,y)点等于棱镜旋转中心线的距离为
反射镜的相位方程为
因此
两光束的复合,交轨向相位差调制函数为
上式进一步化简为
等效调制函数为
线性近似得
令,即有。这样,即获取了交轨向相位线性项调制。
偏振正交双通道波面变换操控的5种结构调试方式均在最佳化的结构上获取交轨向的线性相位项和顺轨向孔径合成所需的二次相位历程,其中交轨向双透镜平移调制方式、交轨向单反射镜偏转方式需要不断地加速与减速,一般为正弦谐振调制,而交轨向单透镜转动方式、交轨向单棱镜转动方式和交轨向单倾斜镜旋转方式采用旋转方式,无须加减速,可持续旋转调制。
