1)结构和原理
单透镜转动方式的整体波面操控仍采用透射式正交偏振等光程反光场双臂结构,其波面操控结构如图5-7所示,其交轨向的线性相位调制由单透镜进行转动旋转扫描调制,透镜旋转方式如图5-8所示,其光学透镜沿着旋转中心旋转,实现包括一维距离分辨/一维孔径合成的直视合成孔径激光成像雷达所需的照明波面。
图5-7 透射式正交偏振等光程反光场双臂结构
图5-8 透镜旋转方式
2)分析
旋转透镜在这个透射式等光程反光场双臂偏振复合干涉结构中的两个窗口中的光程如图5-9所示。

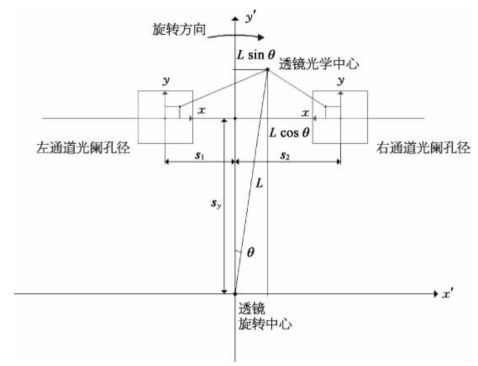

图5-9 透射式旋转透镜的波面变换操控物理模型
设交轨向初始运动的坐标原点为θ(tn,f=0)=0,θ为透镜沿y′轴旋转的角度,其旋转透镜的二次项相位为。
左通道内光场窗口中的(x,y)点距离光学中心的距离为
式中,L为透镜光学中心与透镜旋转中心的距离,s1和s2分别为左通道光阑孔径中心和右通道光阑孔径中心与透镜旋转中心的垂直距离,sy为透镜旋转中心与左右通道光阑孔径中心连线的垂直距离。因此,左右通道的相位调制函数分别为

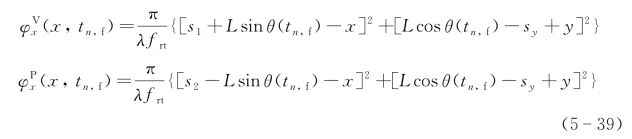

(www.daowen.com)
所以交轨向相位差调制函数为
去除非时间调制项,其相位差调制函数为
相当于调制函数为
因此,在线性近似下,
则线性圆周运动速度为
而线性调制系数为
在外场即为
这样即获取了交轨向相位线性项调制以及合成孔径所需的顺轨向相位二次项历程。
