在机械设计中，除了前面章节介绍的二维工程图之外，还有一类投影图需要重视，这就是轴测投影图，简称轴测图。轴测投影其实也是一种二维绘图技术，它属于单面平行投影，立体感较强，能够同时反映立体的正面、侧面和水平面的形状。在工程设计和工业生产中，轴测图经常被用作辅助图样。

轴测图的具体定义可以归纳为：采用平行投影法将物体连同确定该物体的直角坐标系一起沿着不平行于任一坐标平面的方向投射到一个投影面上，所得到的图形即为轴测图。图9-1是形成轴测图的示例。

根据投射线方向和轴测投影面的位置不同，可以将轴测图分为正轴测图和斜轴测图两大类。

正轴测图：投射线方向垂直于轴测投影面。

斜轴测图：投射线方向倾斜于轴测投影面。

在正轴测图中，最常用的工程图为正等测，如图9-2所示；而在斜轴测图中，最常用的则是斜二测。

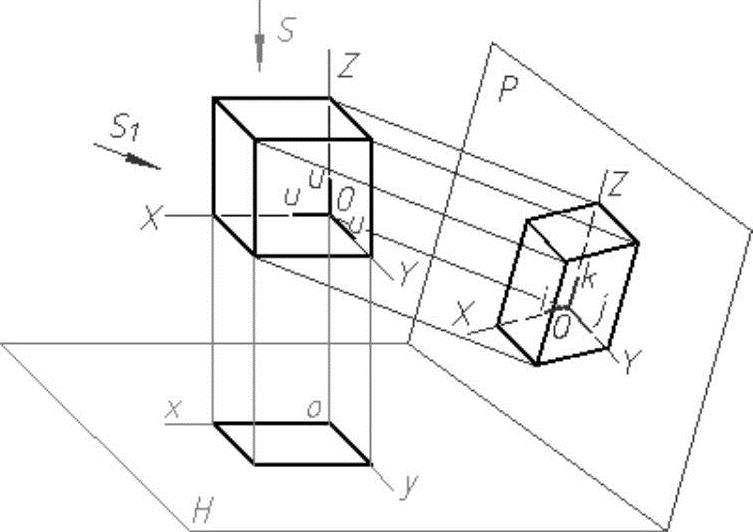

图9-1 轴测图的形成(www.daowen.com)

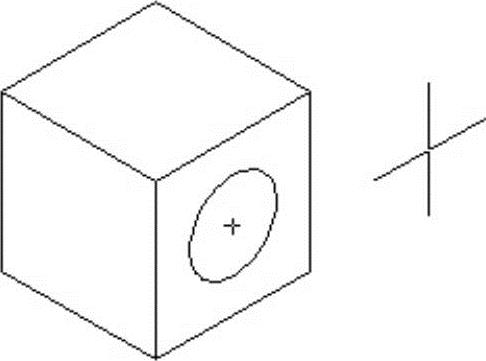

图9-2 正等测

与斜轴测相比，正等测的立体感更好，其三个轴向伸缩系数相等且简化为1，量度方便（作图方便）；平行于各坐标面的圆的轴测投影为椭圆，其近似画法简单。而斜二轴测图的特点在于物体的正面形状轴测投影不变形，即当组合体上有一个表面的形状复杂或曲线较多时，多采用斜二测。

总之，选择轴测图应该满足下列3个方面的要求。

（1）机件结构表达清晰、明了。

（2）立体感强。

（3）绘图简单。
