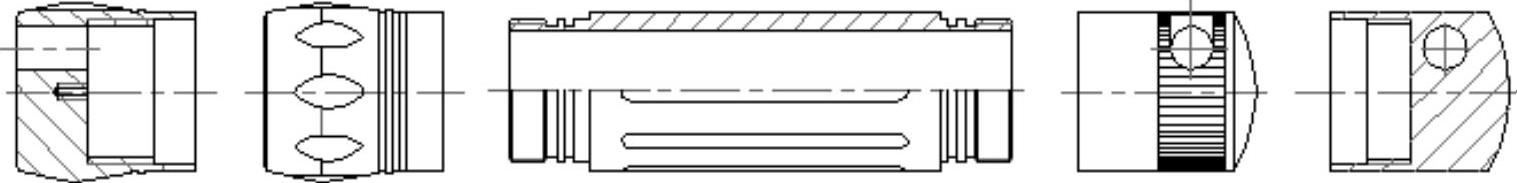

根据各零件图选择需要的视图，将其复制到一个空白处，并将它们的中心轴线调整在同一水平线上，如图8-17所示。

图8-17 选择需要的视图

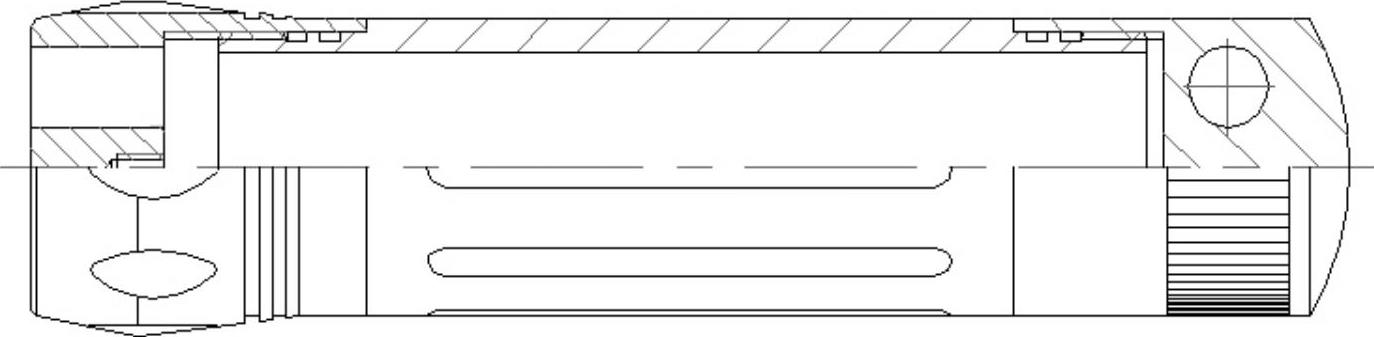

利用AutoCAD 2018的编辑工具或命令，删除图8-17所示的视图中不需要的图形，并按装配关系移动保留的图形来“组装”零件，最后检查并删除多余线或补画图形，如图8-18所示，图中对相关零件的剖面线就进行了必要的修改。

图8-18 组装零件的效果

标注主要外形尺寸。

使用菜单栏中的“标注”→“多重引线”命令，或者执行“QLEADER”命令，标注零件的序号。在标注零件序号之前，一定要为序号设置所需的多重引线样式。(www.daowen.com)

绘制图框、标题栏和明细栏等。如果之前的图形文件中存在着图框、标题栏和明细栏的图块时，可以选择插入图框块的方式来进行。

在图框的合适位置处插入技术要求文本。

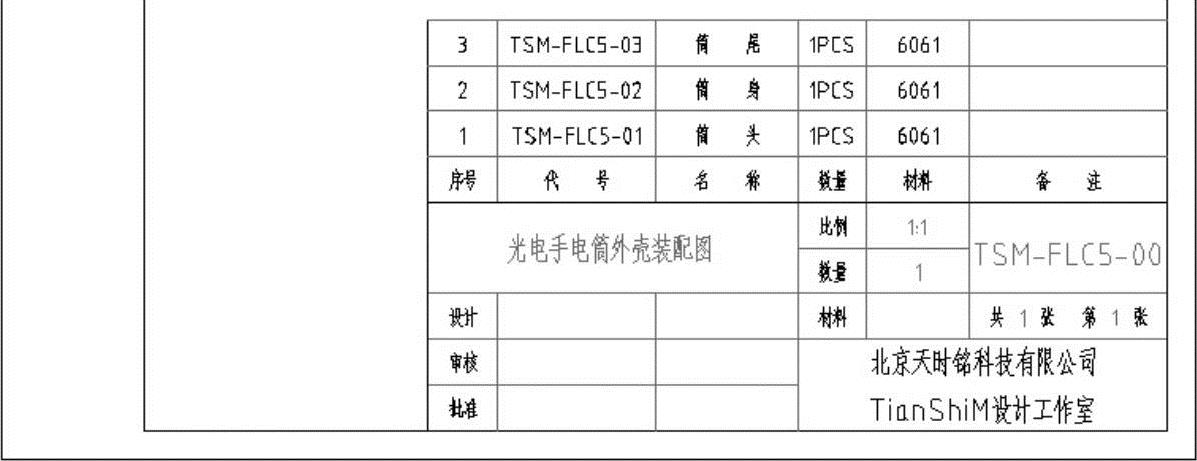

最后填写自定义的标题栏和明细栏，如图8-19所示。

图8-19 填写标题栏和明细栏

至此，该光电产品的外壳装配图设计完毕。

为了提高装配图的设计效率，可以为一些标准件和常用件建立零件库，在以后的装配图设计中需要这些零件时，可以直接从零件库中调取。这种思路是利用图块的方法将绘制的零件图形生成块，形成图形库，在以后需要这些零件时，不必再重复绘制，而直接从图形库中插入相应的图形块，然后拼装成装配体即可，必要时可打散插入的图形块，并对其进行边的修剪及其他编辑操作。
