拟定好装配图的表达方案后，就可以打开一个指定的AutoCAD图形模板来绘制装配视图了。

该车脚装配视图的绘制过程如下。

（1）合理布局，绘制基准等。根据之前拟定的表达方案和车脚部件的最大尺寸，合理地布局各视图，绘制中心线层的图形，如图8-8所示。

（2）绘制其他图形。绘制顺序可以有多种方案，比如从主视图画起，然后几个视图相互配合着一起画，或者先绘制某一个视图，然后再绘制其他视图。总之方法是多样且灵活的。在绘制每一个视图时，可以考虑选择从外向内进行绘制或者从内向外进行绘制。

从外向内进行绘制就是从机器、产品或部件的机体出发，逐次由外向里绘制各个零件，这样绘制的优点是便于从整体的合理布局出发，决定主要零件的结构形状和尺寸，其余部分也很容易确定下来了。而从内向外绘制就是从里面的主要装配结构或装配轴线开始，逐渐向外扩展，优点是可以从主要零件画起，按照装配顺序逐步向四周扩展，可以避免多次绘制被挡住零件的不可见轮廓线，绘制方式较为直观。

在绘制各视图时，各视图间要符合投影关系。各零件、各结构要素也要符合投影关系。绘制各个零件时，注意随时检查零件之间正确的装配关系，比如哪些面应该接触、哪些面应该具有空隙、零件间有无干涉等。

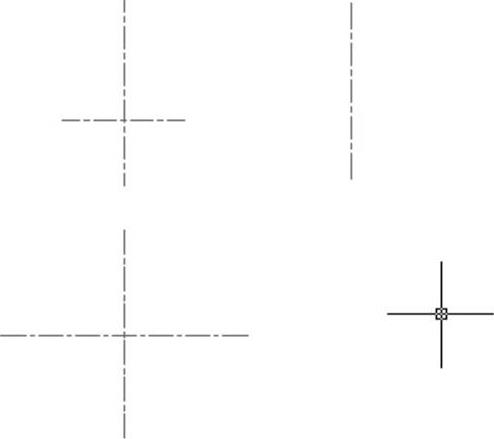

图8-8 绘制主要基准中心线

在本车脚部件设计实例的装配图中，可以采用由外向内的方式进行绘制，具体的绘制步骤如下。

（1）在绘制完各视图的基准线之后，绘制支座组件的三视图，效果如图8-9所示。注意这3个视图的布局及相互投影关系。

（2）绘制托角板，如图8-10所示。(www.daowen.com)

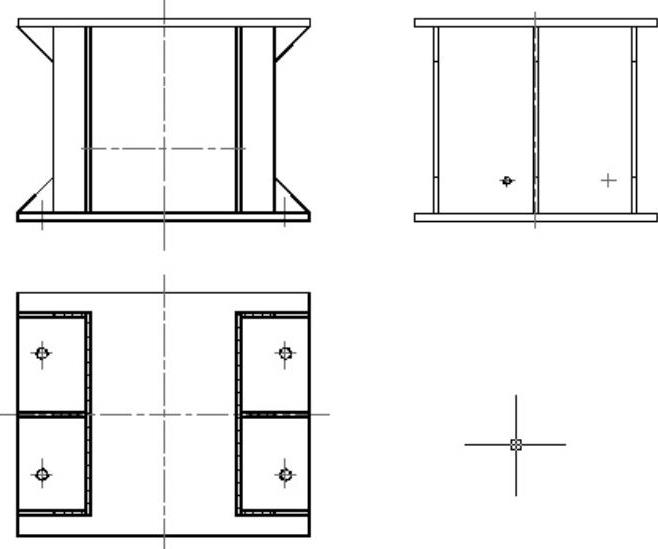

图8-9 绘制支座组件的三视图

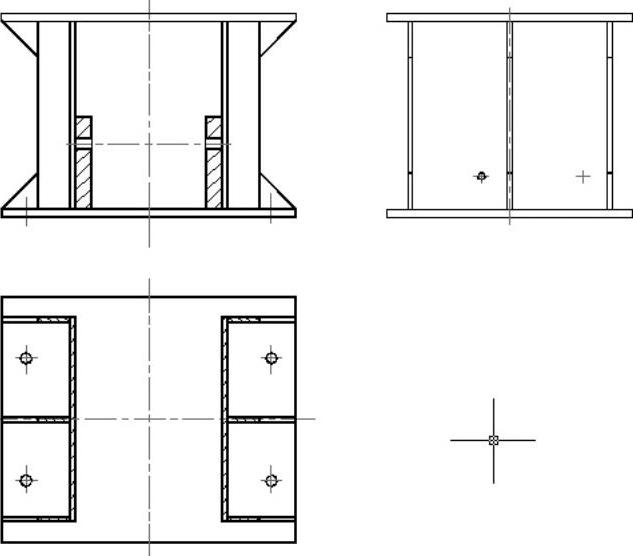

图8-10 绘制托角板

（3）绘制托轮组件，如图8-11所示。

（4）绘制螺栓、垫圈等，效果如图8-12所示。

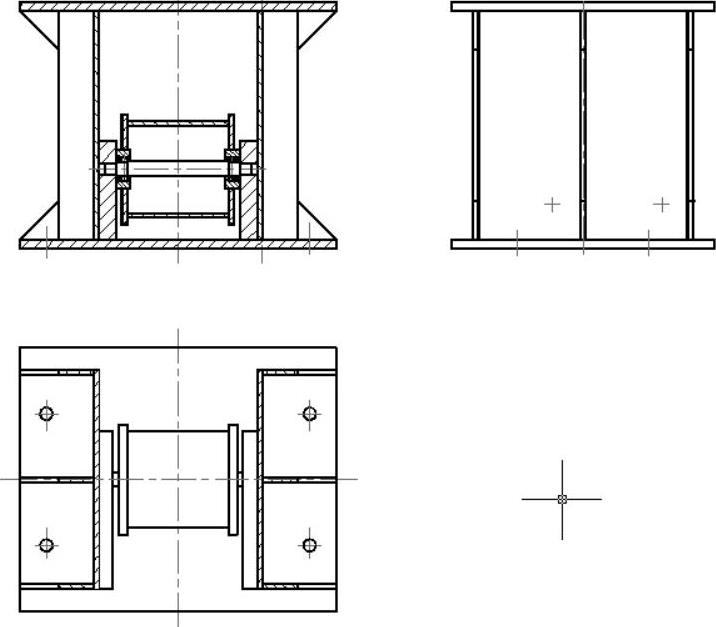

图8-11 绘制托轮组件

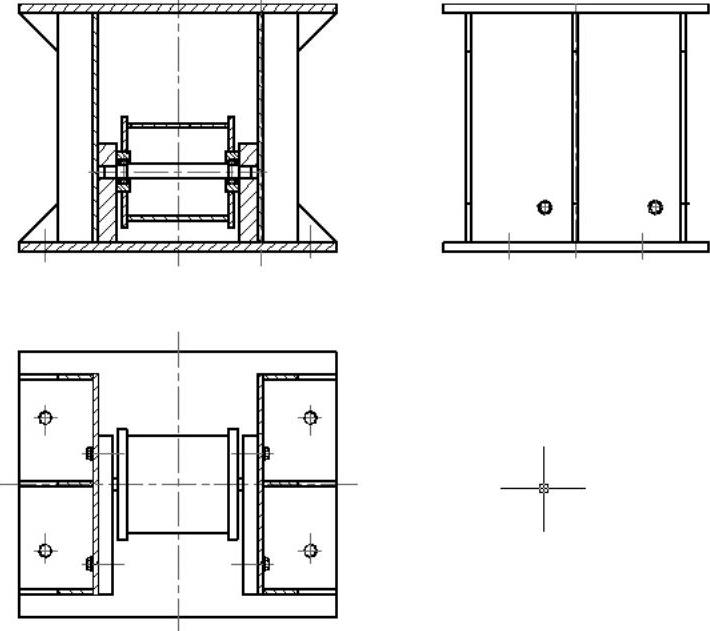

图8-12 绘制螺栓、垫圈等
