在使用AutoCAD 2018绘制装配图时,需要注意以下特殊画法。

(1)拆卸画法

拆卸画法是指当某一个或几个零件在装配图的某一视图中遮住了大部分装配关系或其他零件时,可假象拆去一个或几个零件,只画出所标大部分的视图。

(2)单独表示某个零件

在装配图中,如果某个零件的形状无法表达清楚,但是该零件又对理解装配关系有影响时,可另外单独画出该零件的某一视图。

(3)沿结合面剖切画法

多采用这种特殊画法来表达内部结构。

(4)夸大画法

在画装配图时,有时会遇到这样一些情况:对薄片零件、细丝零件、微小间隙等,无法按它的实际尺寸画出,或者虽然能够如实画出,但是却不能明显地表达其结构(如圆锥销及锥形孔的锥度很小时)。此时均可采用夸大画法,即把垫片厚度、弹簧线径及锥度都适当夸大画出。

(5)假想画法

为了表达与本部件有装配关系但又不属于本部件的其他相邻零、部件时,可采用假想画法,将其他相邻零、部件用双点画线画出。如图8-4所示,用双点画线画出了支撑的两侧板。

此外,在装配图中,如果要表示运动零件的运动范围或极限位置,也可以采用假想画法,也就是先在一个极限位置上画出该零件,然后再在另一个极限位置上用双点画线画出其轮廓。(www.daowen.com)


图8-4 多臂机传动机构局部装配

(6)展开画法

展开画法主要是用来表达某些重叠的装配关系或零件动力的传动顺序,例如在多级传动变速箱中,为了表示齿轮传动顺序和装配关系,可以假想将空间轴系按照其传动顺序展开在一个平面上,然后画出剖视图

(7)简化画法

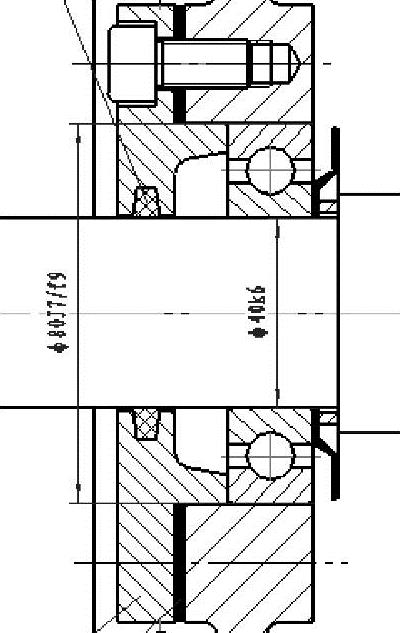

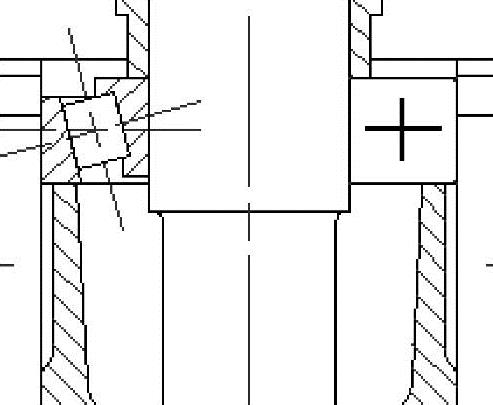

在装配图中,允许某些零件或零件的工艺结构采用简化画法。例如,当装配图中有多处需要相同的螺母螺栓等零件时,可以在不影响理解的前提下,只在醒目的一处地方画出该零件(或零件组配合结构),其余地方则用点画线来表示其中心位置,如图8-5所示。如果在剖视图中需要表示滚动轴承时,通常是一半轴承采用常规画法,另一半轴承采用简化画法,如图8-6所示。当然也可以全部采用常规画法。

另外,可以采用简化画法的零件工艺结构一般包括圆角、倒角、退刀槽等,即零件的工艺结构,如小圆角、倒角、退刀槽等可以不画出。


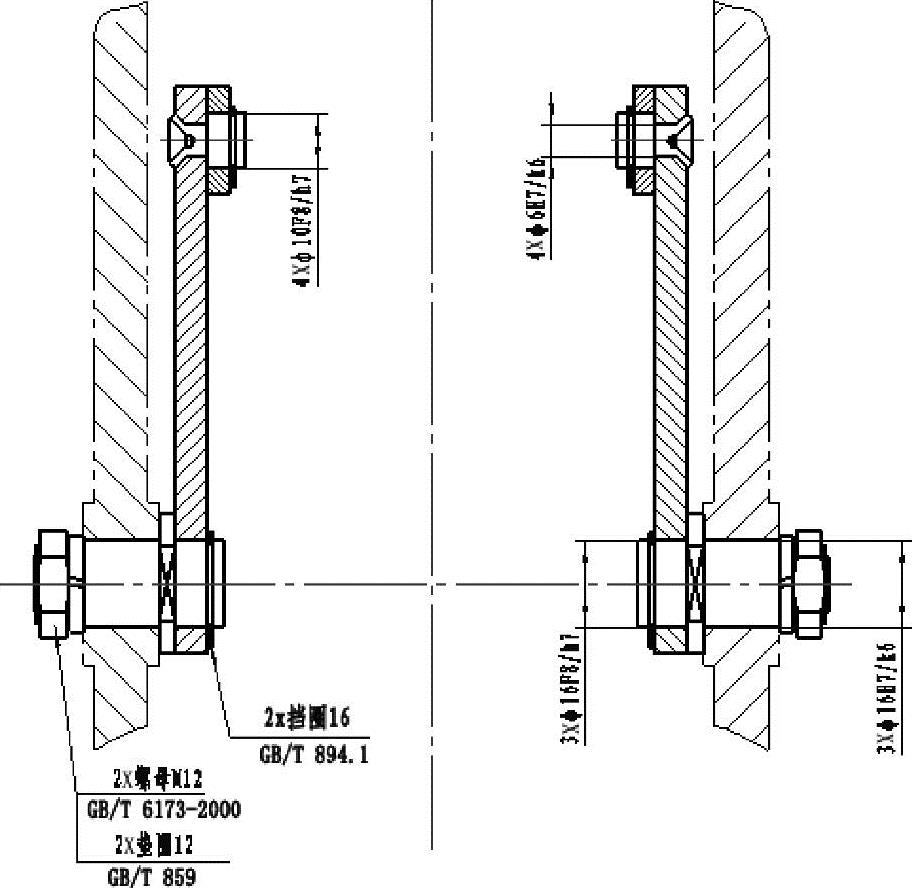

图8-5 螺钉等紧固件结构的简化画法


图8-6 轴承的简化画法
