装配图与零件图不一样。装配图所要表达的是由若干零件组成的部件，而零件图所要表达的则是单个零件。

在绘制装配图时，必须要以表达的机器、产品或部件的工作原理和装配关系为中心，采用适当的表示法把机器、产品或部件的内部、外部的结构形状和零件的主要结构表示清楚。

在使用AutoCAD 2018绘制装配图时，需要按照装配图的规定画法进行绘制，比较重要的规定画法如下。

（1）两个零件的接触表面（或基本尺寸相同且相互配合的工作面），只用一条轮廓线表示，不能画成两条线，非接触面用两条轮廓线表示。

（2）在剖视图中，相接触的两个零件的剖面线应不相同，即两零件的剖面线方向应相反或间隔不等，如图8-2所示。当三个或三个以上零件接触时，除其中两个零件的剖面线倾斜方向不同外，第三个零件应采用不同的剖面线间隔，或者与同方向的剖面线位置错开。在各视图中，同一零件的剖面线方向与间隔必须一致。

（3）如果需要采用剖视图方式来表达装配体，对于一些实心杆件（如轴、拉杆）和一些标准件（如螺、螺栓、键、销），当剖切平面通过其轴线或对称面剖切这些零件时，可以采用简化画法，即只画零件的外形，不画其中的剖面线，如图8-3所示。如果实心杆件上有些结构和装配关系需要表达，可采用局部剖视，但剖切平面垂直实心杆轴线剖切时，需画出其剖面线。(www.daowen.com)

图8-2 多臂机传动机构的装配图截图

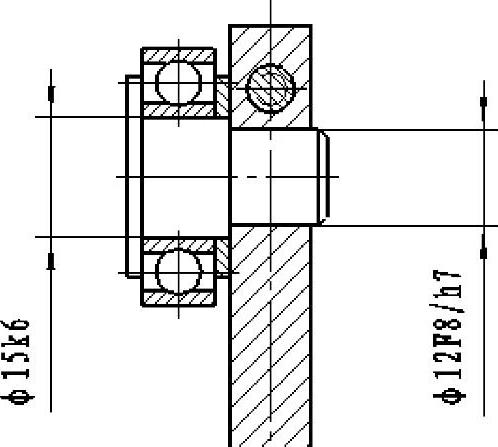

图8-3 装配图中 某些零件的简化画法
