1.在机械制图中，一个完整的零件图应该包括哪些内容？

2.想一想，塔形（锥形）压缩弹簧的视图应该怎么绘制？请根据本章介绍的弹簧设计的相关内容，自行设计一个塔形压缩弹簧。

3.总结一下，在绘制机械零件的三视图时需要注意哪些事项？

4.回顾一下什么是形位公差？在什么结构中需要标注形位公差？在零件图中应该怎样标注形位公差？

5.表面结构要求是衡量零件质量的标志之一，它对零件的配合、耐磨性、抗腐蚀性、接触刚度、抗疲劳强度、密封性和外观都有影响。那么在选用表面结构图形符号时，应该注意哪些问题？表面结构图形有哪些具体的符（代）号？

6.在AutoCAD 2018中，如何快速地给相应的尺寸注写上尺寸公差？

7.上机练习：绘制图7-194所示的支柱零件，该类零件常用于电子设备中，作支撑和固定电子线路板之用，材料一般为黄铜，也可以采用A3材料并表面镀锌。在该练习中，注意内外螺纹的画法。在左视图中，可以将倒角的投影轮廓线省略不画。

(www.daowen.com)

图7-194 支柱零件

8.上机练习：认真读图7-195所示的零件视图，然后使用AutoCAD 2018进行绘制该零件图的练习操作，包括插入标准图框、注写表面结构要求和技术要求、填写标题栏等相关内容，注意图中未注倒角为C1。

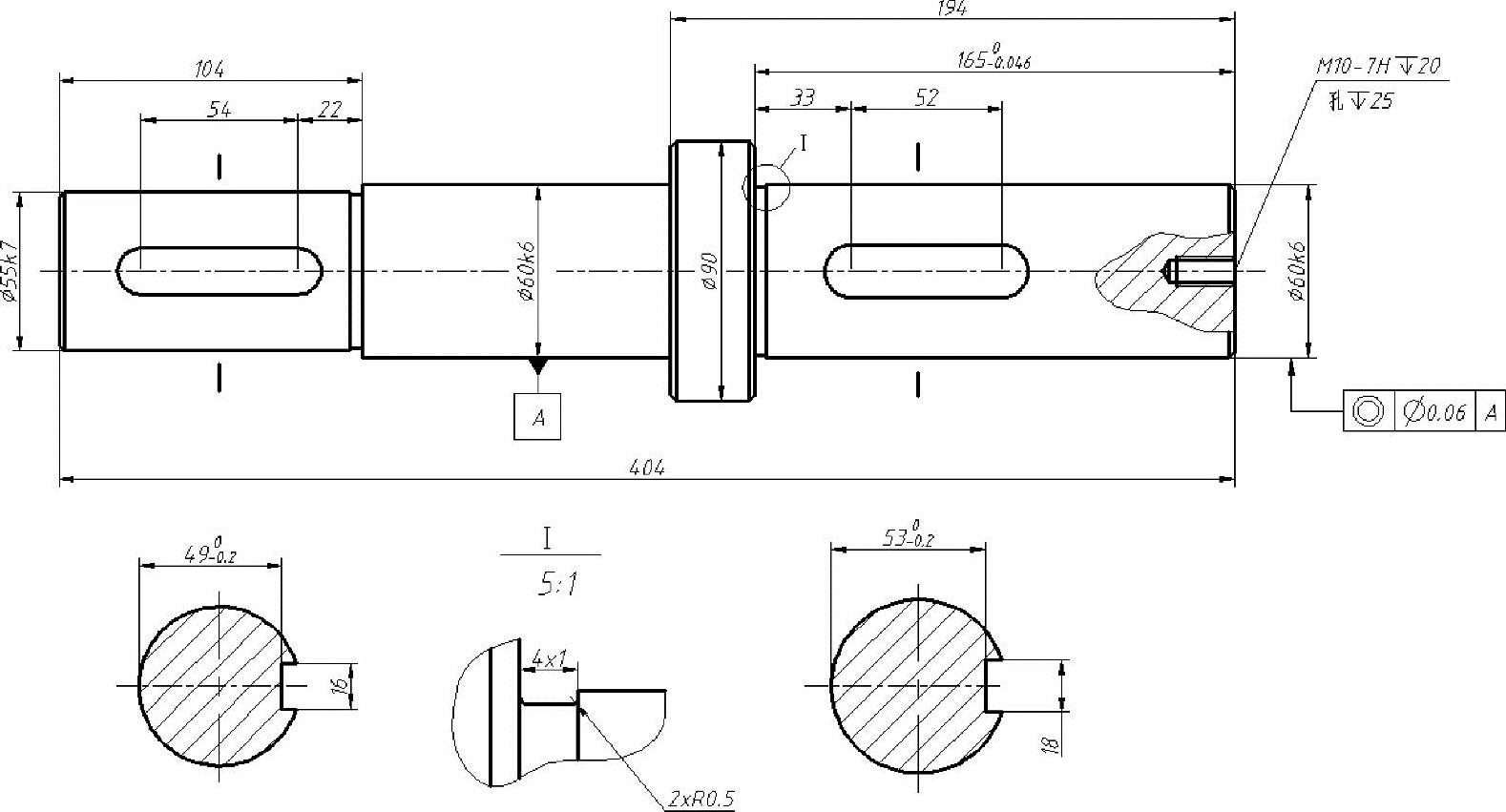

9.上机练习：图7-196给出了轴的结构形状尺寸，该轴的材料采用45#钢，未注倒角尺寸均为C2（2×45°），其他技术要求为调质220～250HBS，请以此绘制一张完整的零件图，可自行标注表面结构要求。

图7-195 端盖零件

图7-196 轴零件
