套筒零件设计范例-7.10

套筒零件通常具有和轴类零件相似的结构，套筒零件可以为中空的，在其零件图表达上通常采用全剖视图，外加适当的断面图或指定位置和方向的若干剖视图。

本节范例的套筒零件参考尺寸如图7-127所示。

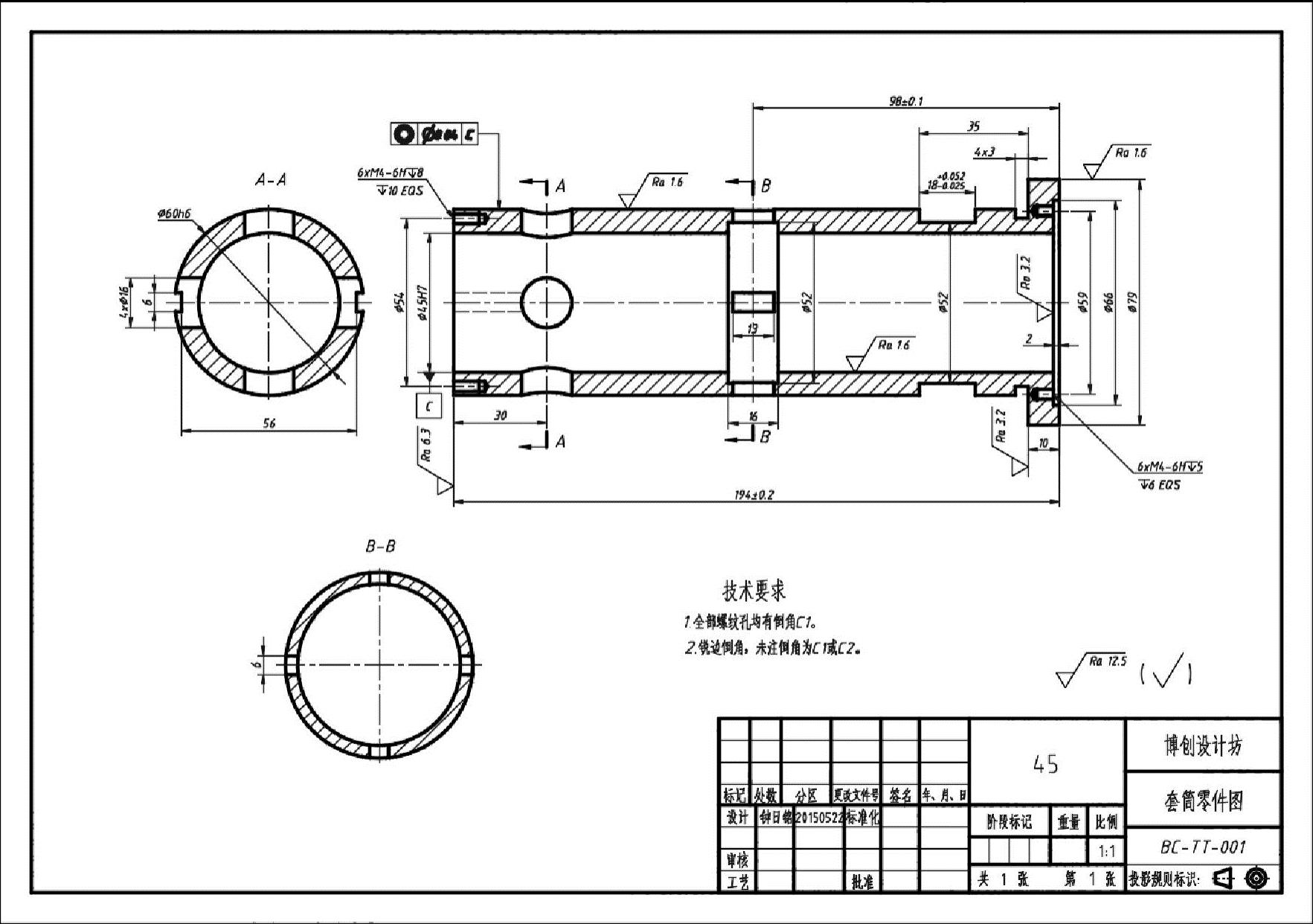

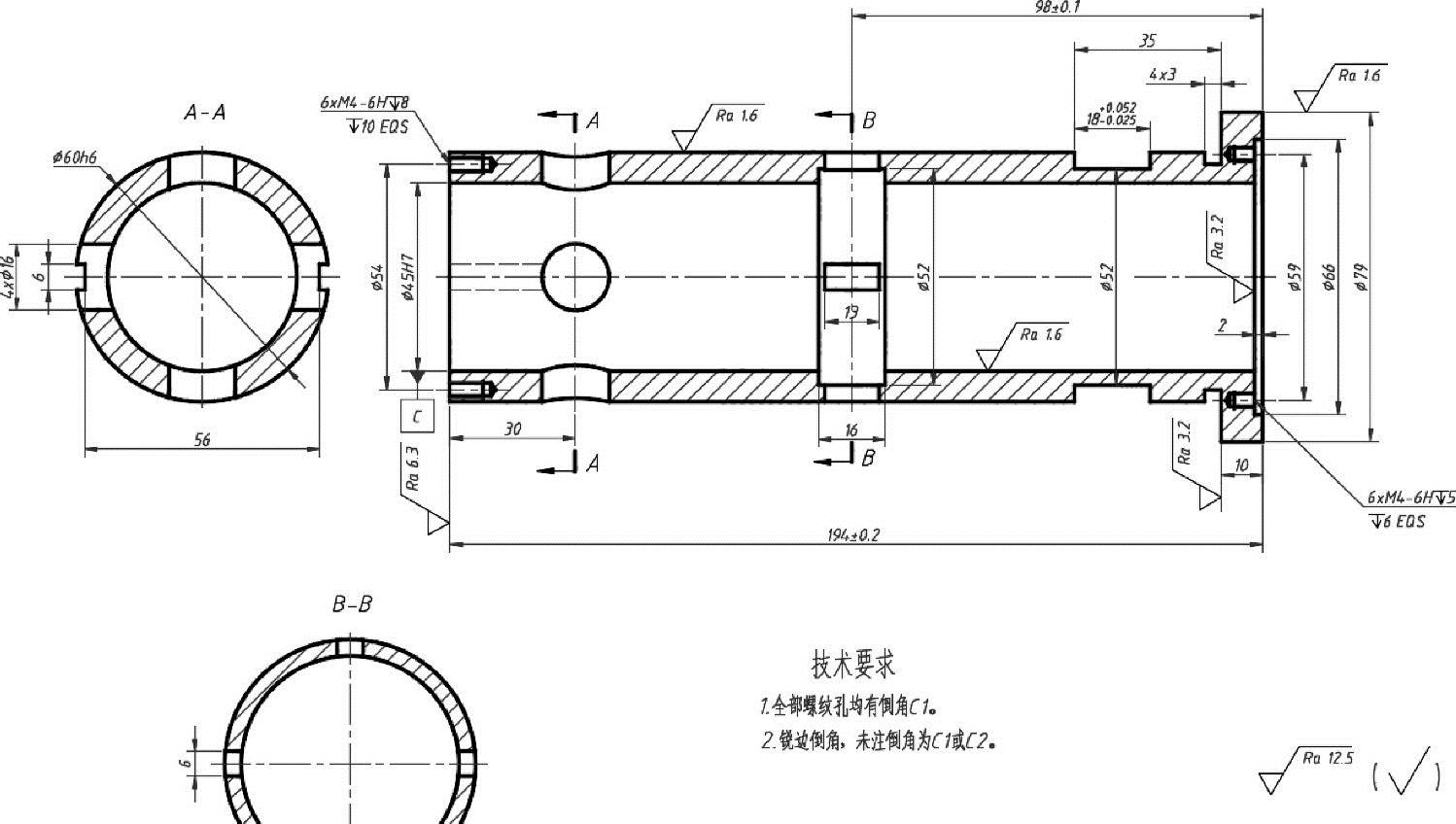

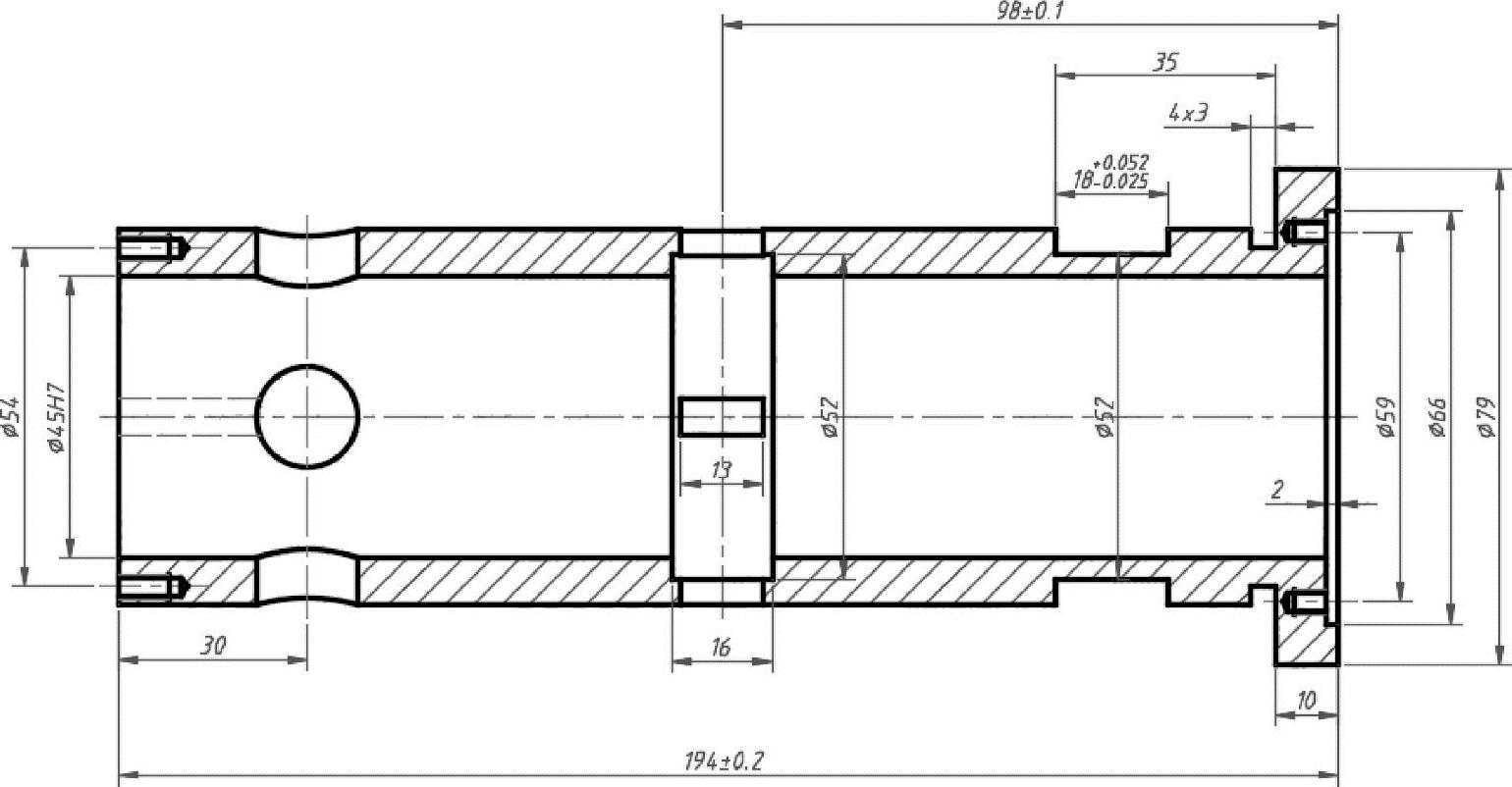

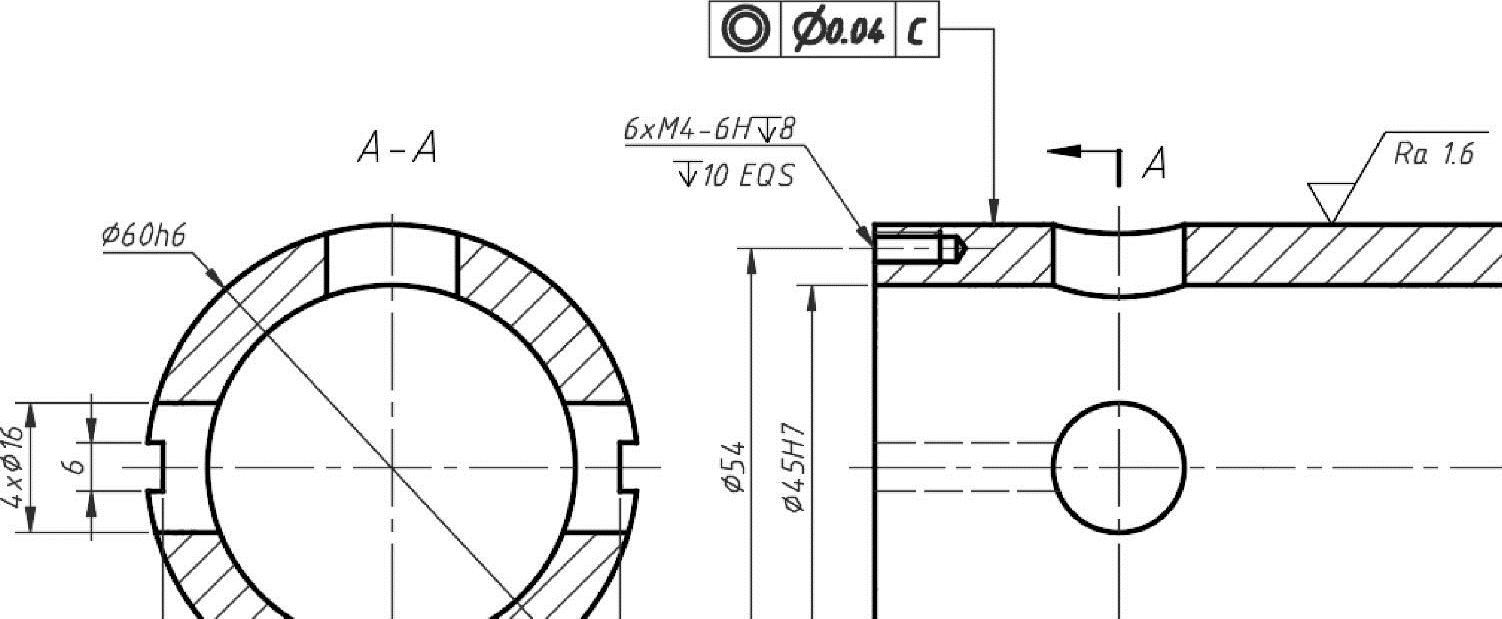

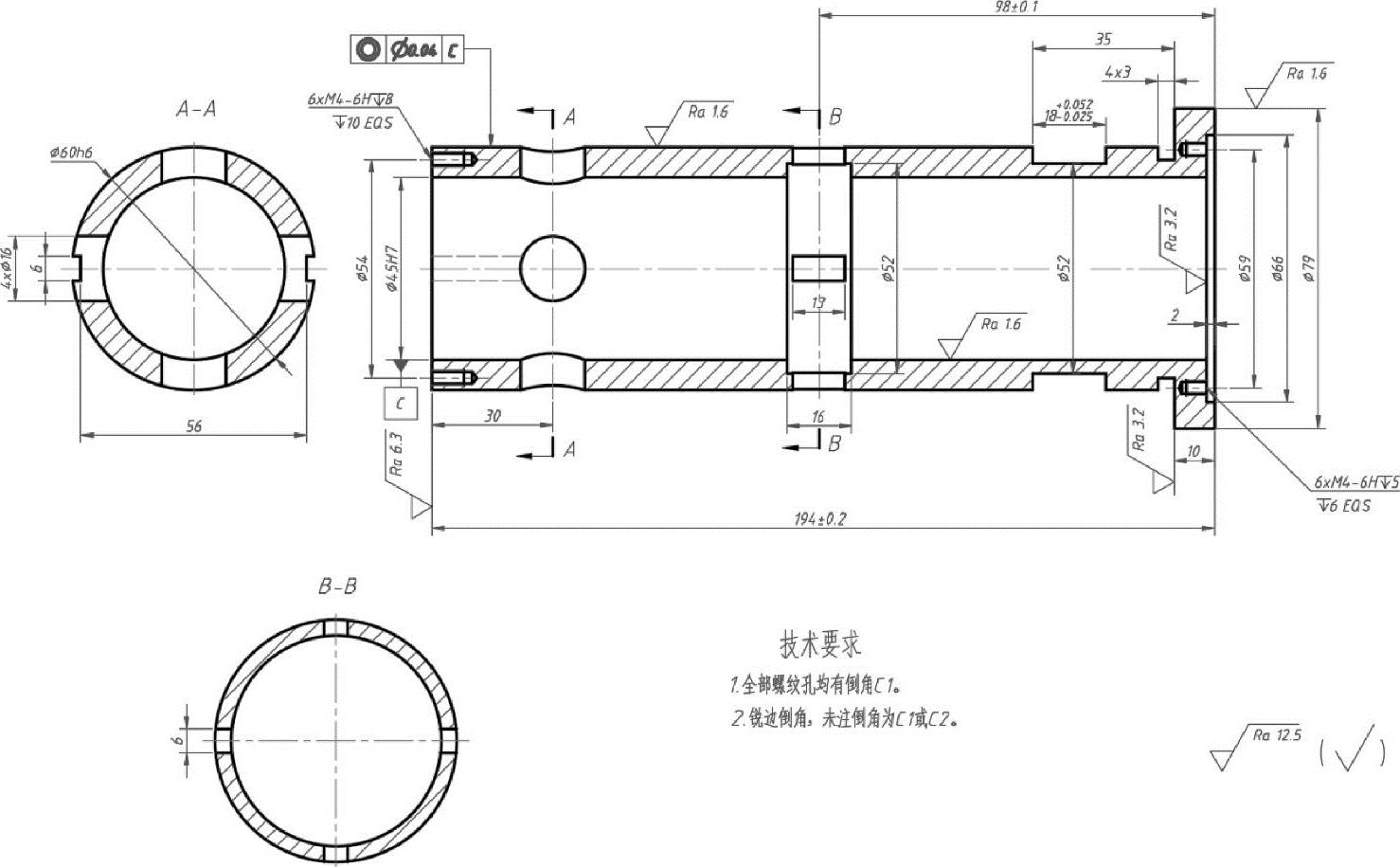

图7-127 套筒零件的相关尺寸及注释

下面介绍该套筒零件图具体的绘制方法及步骤。

（1）单击“新建”按钮，接着在弹出来的对话框中单击“浏览”按钮，选择“ZJ- A3横向-不留装订边”文件（该文件位于配套资料包的“制图样板”文件夹中），然后单击“打开”按钮。本例选择“草图与注释”工作空间进行绘图操作。

（2）另存文件。在“快速访问”工具栏中单击“另存为”按钮，或者从菜单栏中选择“文件”→“另存为”命令，将其另存为“套筒零件图.dwg”。

（3）在功能区“默认”选项卡的“图层”面板中，从“图层”下拉列表框中选择“05层-细点画线”图层，并在状态栏中设置启用“正交”模式，打开线宽显示模式。

（4）绘制中心线。单击“直线”按钮，按照以下命令行操作来绘制图7-128所示的中心线。

命令：_line指定第一点：142，190↙

指定下一点或[放弃（U）]：@200＜0↙

指定下一点或[放弃（U）]：↙

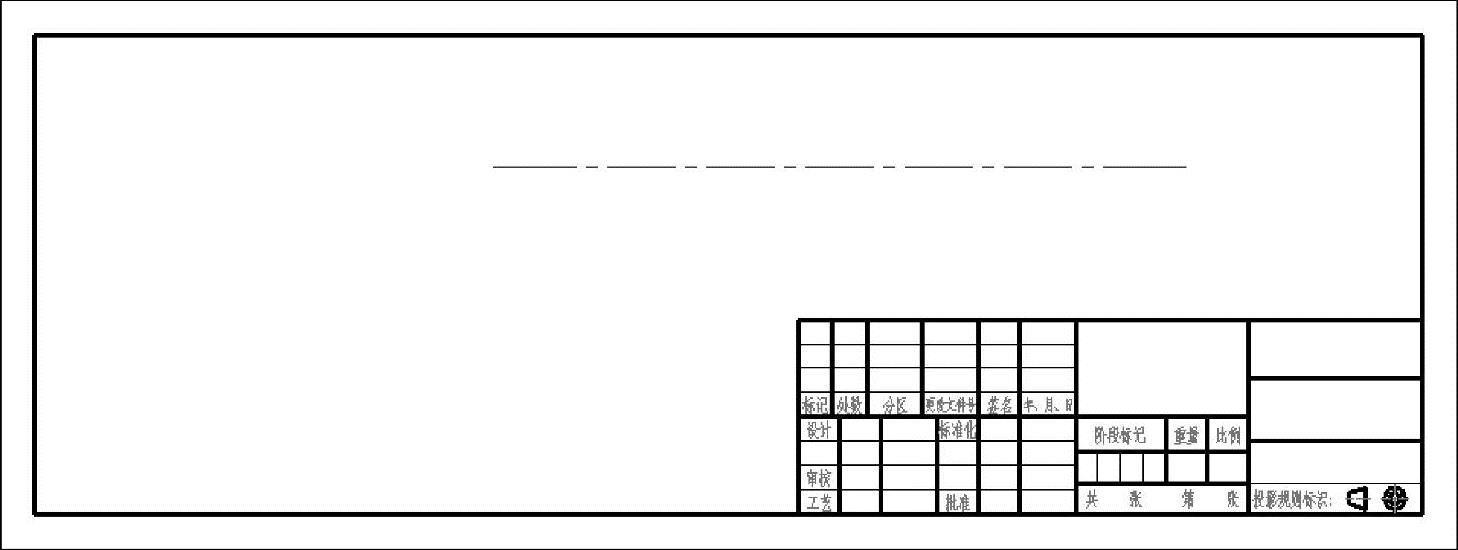

图7-128 绘制主视图的水平中心线

（5）将“01层-粗实线”层设置为当前图层。

（6）绘制若干个圆。在“绘图”面板中单击“圆：圆心，半径”工具按钮，根据命令行提示进行如下操作。

命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：92，190↙

指定圆的半径或[直径（D）]＜30.0000＞：D↙

指定圆的直径＜60.0000＞：60↙

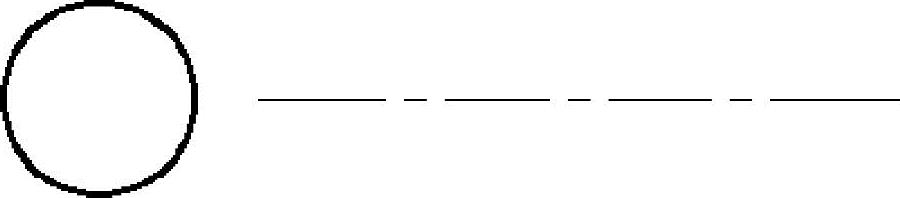

绘制的第一个圆如图7-129所示。

图7-129 绘制第一个圆

使用同样的方法，绘制其他两个圆（直径分别为45mm和16mm），其中最小圆的圆心坐标为“175，190”，如图7-130所示。

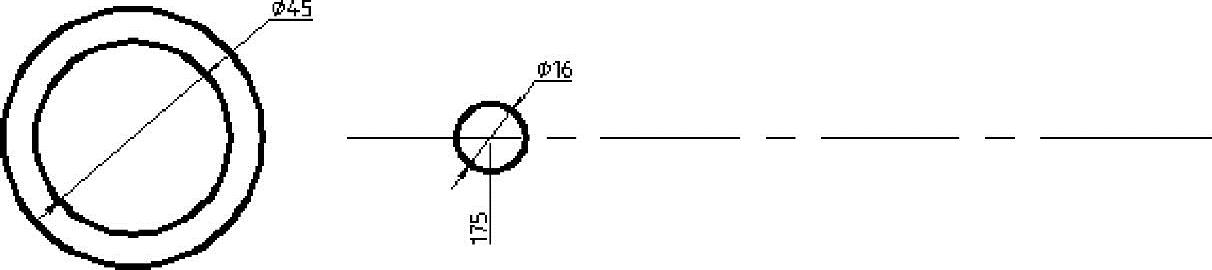

图7-130 绘制两个圆

（7）绘制一条轮廓线。在“绘图”面板中单击“直线”工具按钮，根据命令行提示执行如下操作。

命令：_line指定第一点：145，190↙

指定下一点或[放弃（U）]：@30＜90↙

指定下一点或[放弃（U）]：↙

绘制的该条轮廓线如图7-131所示。

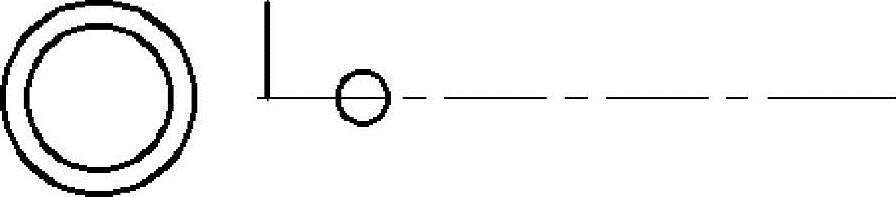

图7-131 绘制轮廓线1

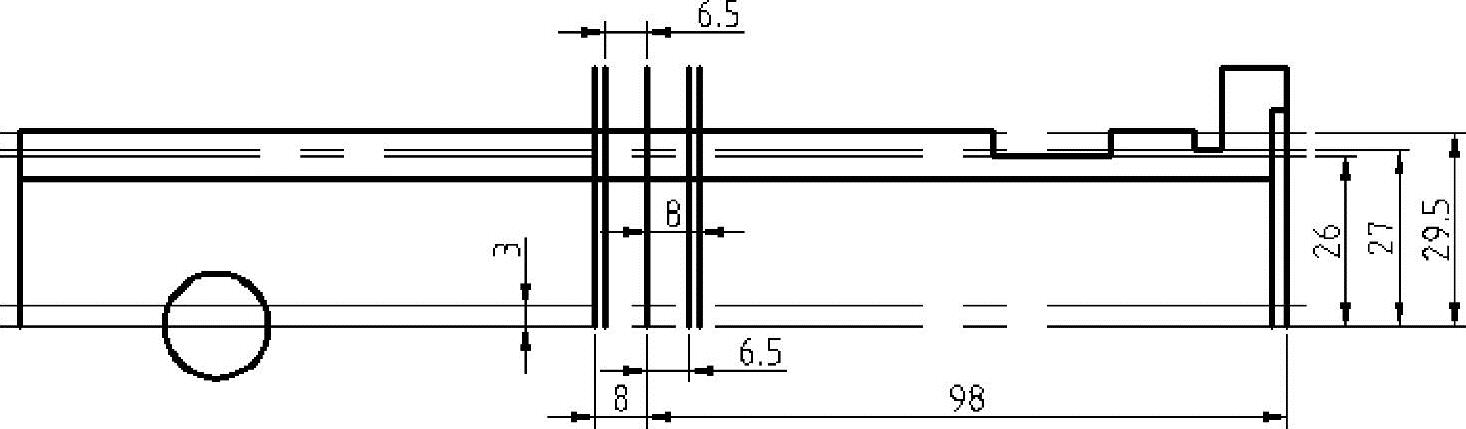

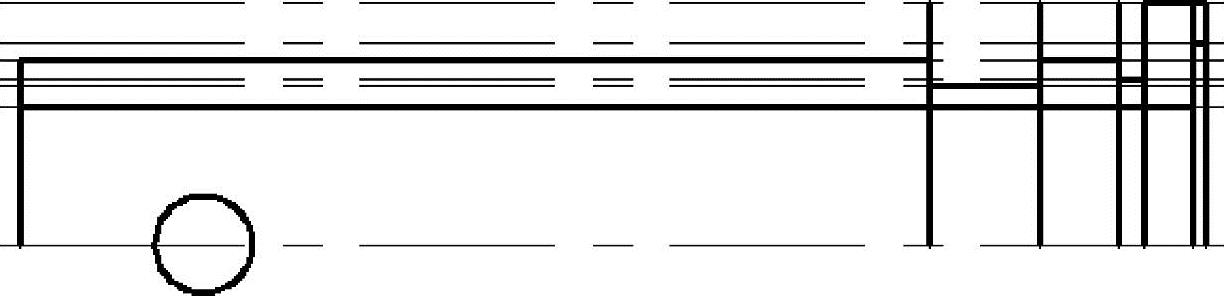

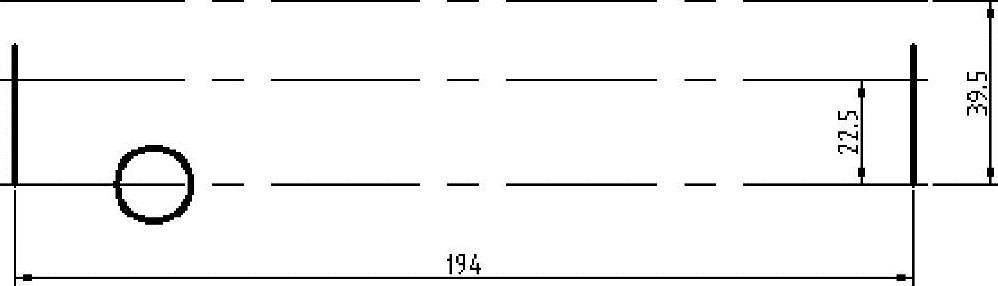

（8）创建偏移线。单击“偏移”工具按钮，按照设计尺寸来创建图7-132所示的相关偏移线，图中给出了相关的偏移距离。

图7-132 创建偏移线1

（9）延伸直线。单击“延伸”按钮，根据命令行提示执行如下操作。

命令：_extend

当前设置：投影=UCS，边=延伸

选择边界的边...

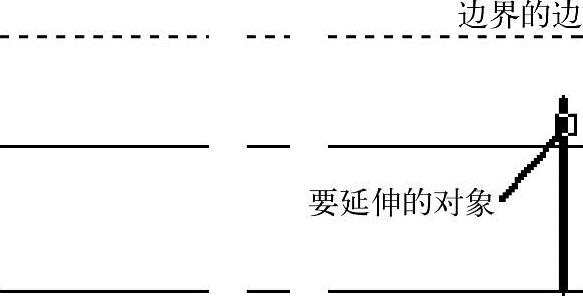

选择对象或＜全部选择＞：找到1个 //选择图7-133所示的中心线作为边界的边

选择对象：↙

选择要延伸的对象，或按住＜Shift＞键选择要修剪的对象，或

[栏选（F）/窗交（C）/投影（P）/边（E）/放弃（U）]： //选择图7-133所示的要延伸的对象

选择要延伸的对象，或按住＜Shift＞键选择要修剪的对象，或

[栏选（F）/窗交（C）/投影（P）/边（E）/放弃（U）]：↙

延伸结果如图7-134所示。

图7-133 延伸操作

图7-134 延伸结果

（10）创建偏移线。单击“偏移”工具按钮，按照设计尺寸来创建图7-135所示的相关偏移线，图中给出了相关的偏移距离。

图7-135 创建偏移线2

（11）使用直线工具按钮根据辅助线绘制相关轮廓线，如图7-136所示。

图7-136 绘制轮廓线2

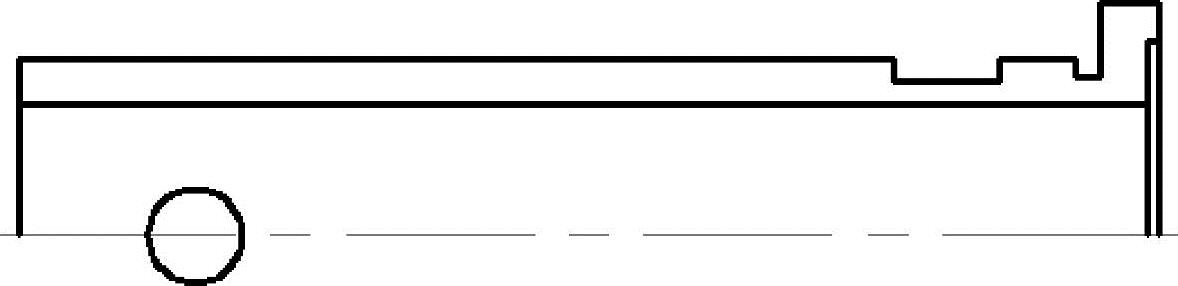

（12）将不再需要的偏移辅助线删除，并使用“修剪”工具按钮来初次修整图形，结果如图7-137所示。

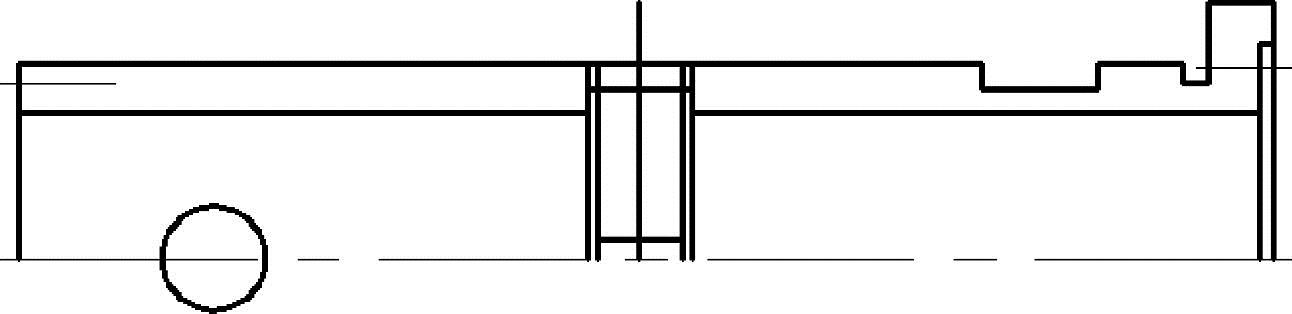

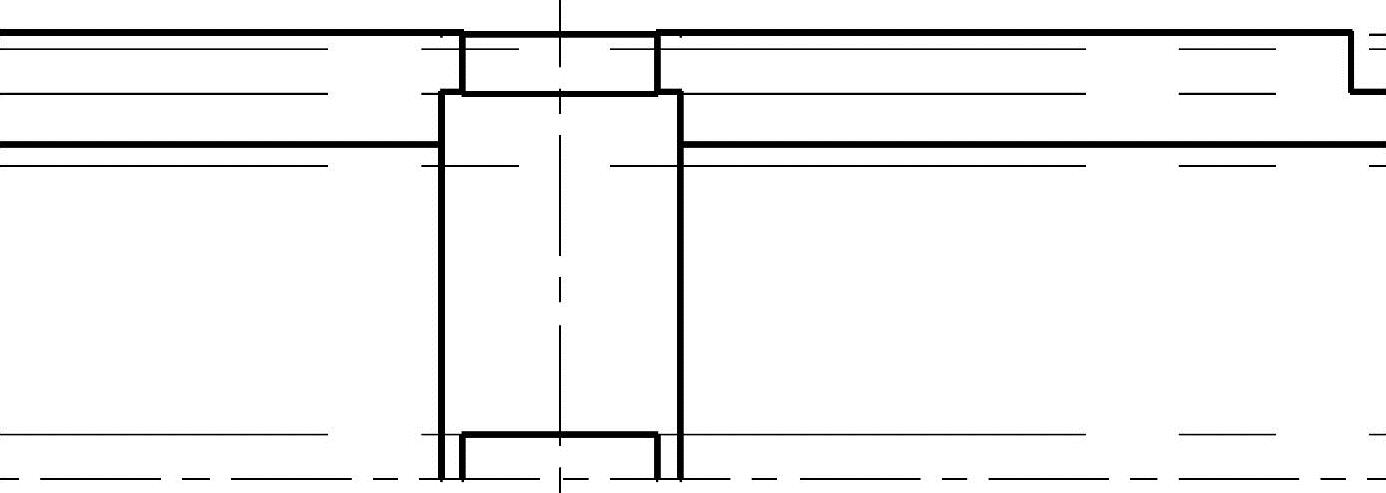

图7-137 初次修整图形

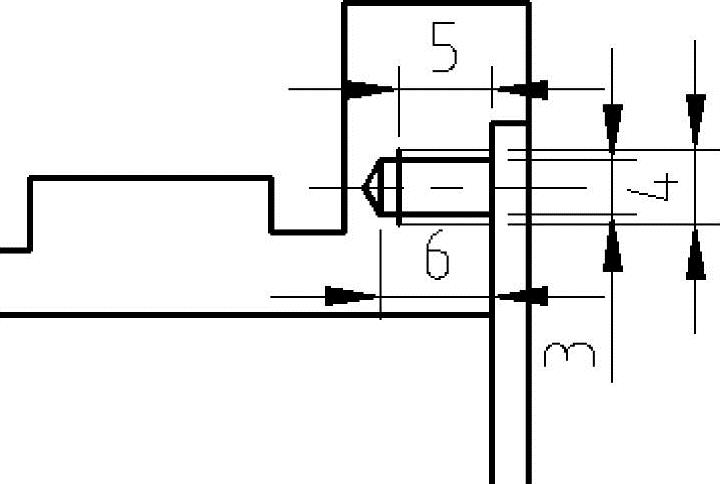

（13）创建偏移线。单击“偏移”工具按钮，按照设计尺寸来创建图7-138所示的相关偏移线，图中特意给出了相关的偏移距离。

（14）使用直线工具按钮根据辅助偏移线绘制相关轮廓线，并对图形进行修剪、打断和删除等操作，其中可以单击“打断”按钮以获得用于定位螺纹孔的中心线，完成此步骤的操作结果如图7-139所示。

图7-138 绘制相关偏移辅助线

图7-139 步骤（14）的操作结果

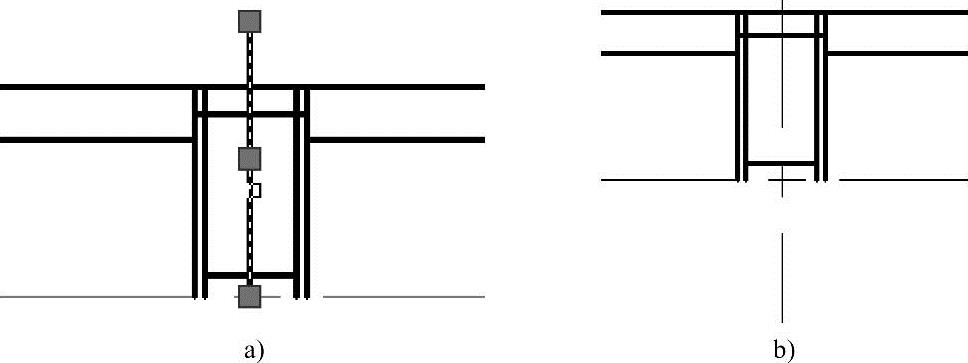

（15）更改选定直线的线型及调整其长度。选择图7-140a所示的直线，接着在“图层”工具栏的“图层控制”下拉列表框中选择“05层-细点画线”图层（中心线层），从而将该直线的线型设置为细点画线（中心线）。然后将该中心线适当拉长，以获得图7-140b所示的效果。

图7-140 修改选定中心线的线型等

a）选择要编辑的直线 b）修改效果

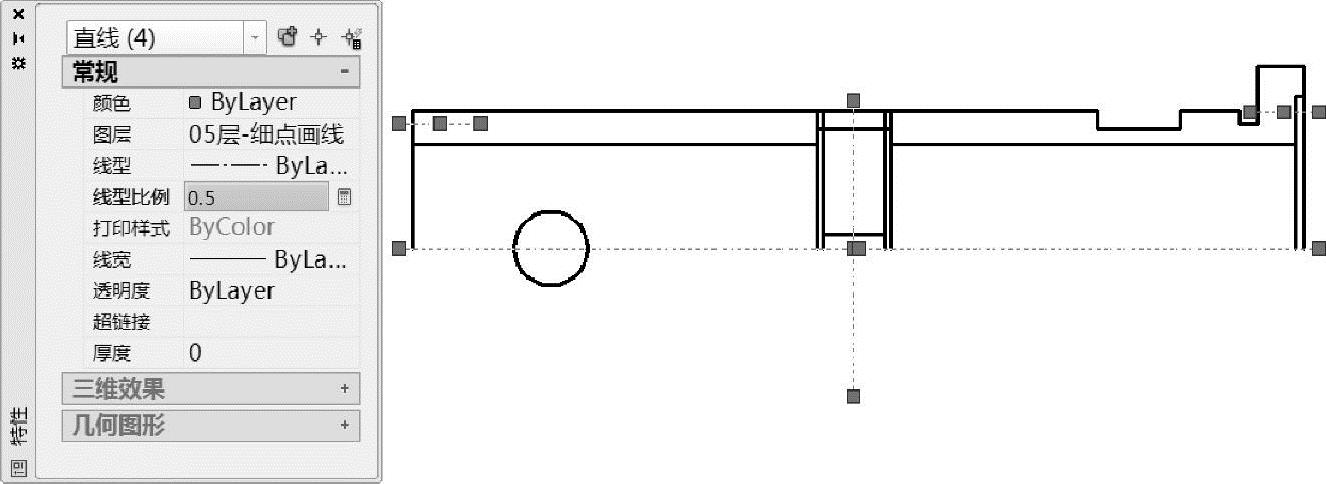

（16）选择所有的中心线，从功能区“视图”选项卡的“选项板”面板中单击“特性”按钮，打开“特性”选项板，在“常规”选项区域中将“线型比例”更改为“0.5”或“0.375”，如图7-141所示，然后关闭“特性”选项板。

图7-141 修改中心线的线型比例

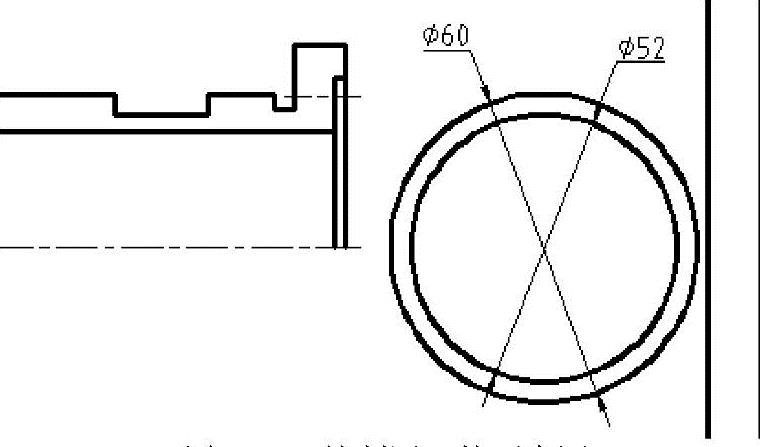

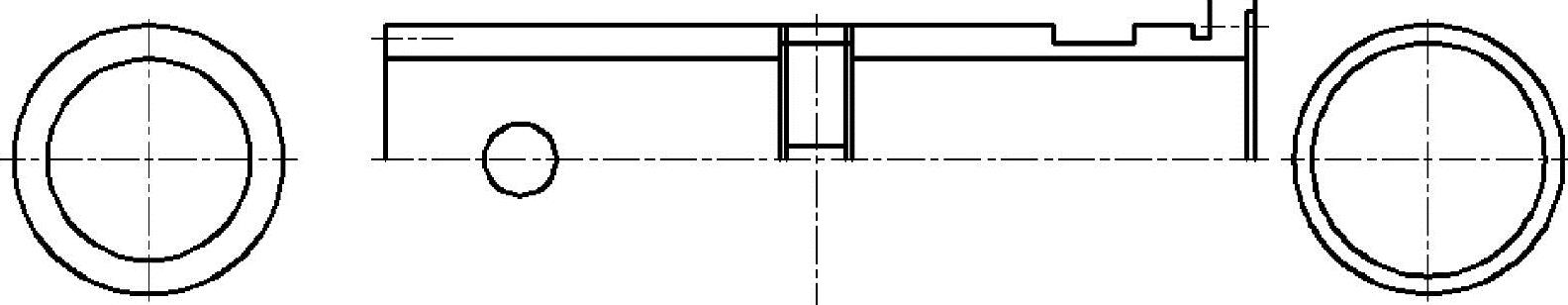

（17）绘制同心的两个圆，如图7-142所示，其圆心位于主视图主水平中心线的延长线上。

（18）补全两个剖视图的中心线，如图7-143所示。将“05层-细点画线”层（中心线层）设置为当前的图层，执行直线工具并结合对象捕捉、对象捕捉追踪等功能来绘制两个剖视图的中心线，然后将这些中心线的“线型比例”均设置为“0.5”或“0.375”（注意视图中的所有中心线的线型比例都需要相同）。

图7-142 绘制同心的两个圆

图7-143 修改线型比例

（19）创建偏移线。单击“偏移”工具按钮，按照设计尺寸来创建图7-144所示的相关偏移线，图中给出了相关的偏移距离。

图7-144 创建偏移线3

（20）绘制剖视图的轮廓线。将“01层-粗实线”图层设置为当前的图层，单击“直线”工具按钮来绘制图7-145所示的粗实线。

图7-145 绘制粗实线

（21）将不再需要的偏移中心线删除，结果如图7-146所示。

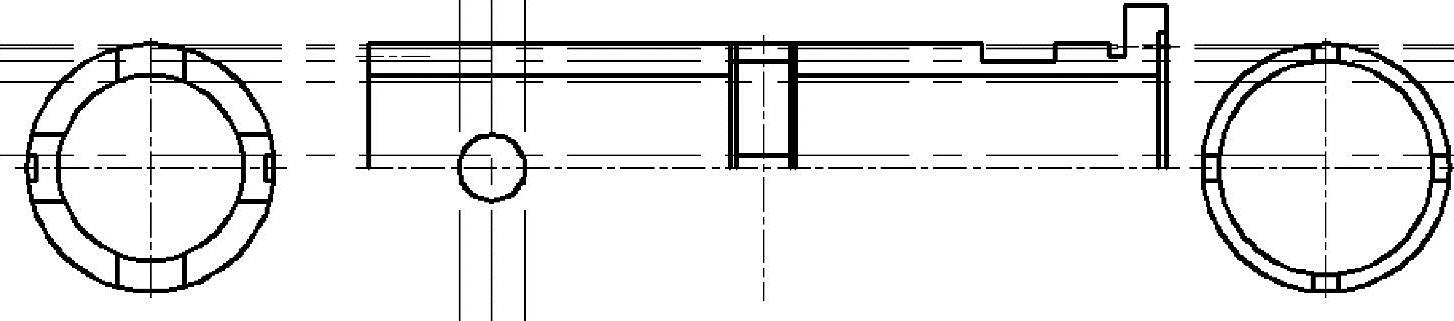

（22）绘制构造线。在功能区中确保切换回“默认”选项卡，从“图层”面板的“图层”下拉列表框中选择“16层-中心线”层，即将“16层-中心线”层设置为当前的图层，该图层将用来放置构造线。接着单击“构造线”按钮，分别绘制图7-147所示的一系列构造线。

图7-146 删除不再需要的偏移中心线

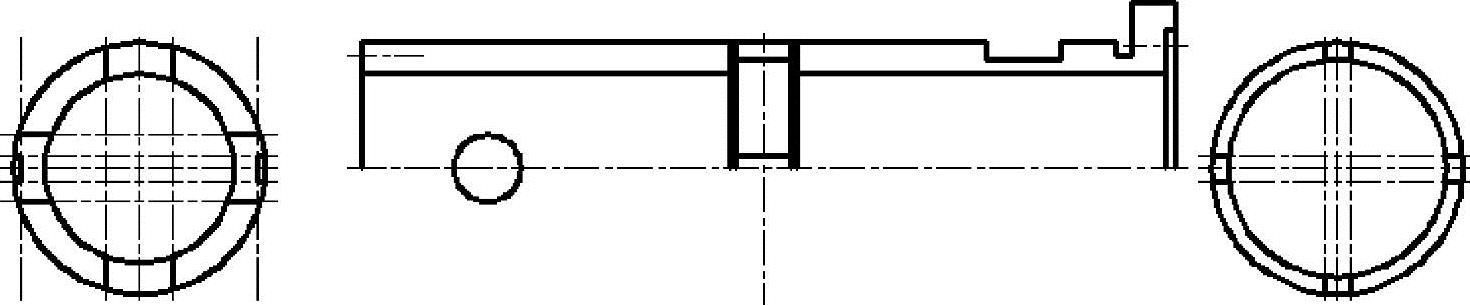

图7-147 绘制构造线

（23）将“01层-粗实线”图层设置为当前的图层。

（24）使用直线工具绘制图7-148所示的两条轮廓线。

图7-148 绘制轮廓线3

（25）修剪图形。单击“修剪工具”按钮，将图形修剪成图7-149所示的效果。

图7-149 修剪图形的效果

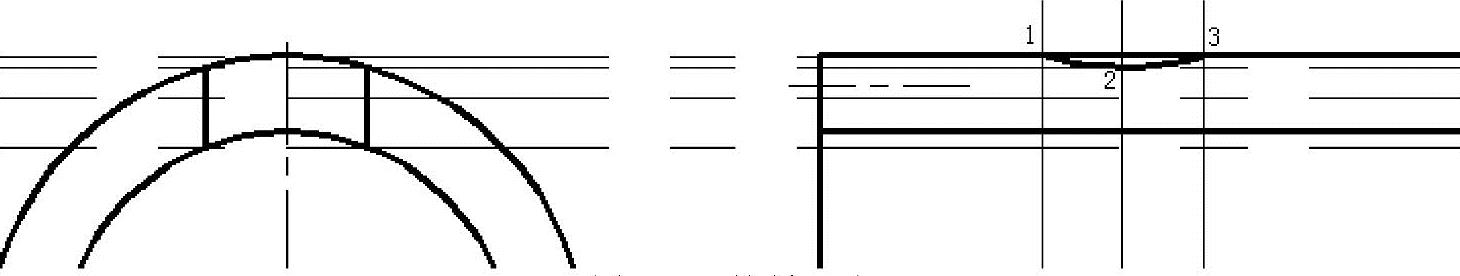

（26）通过指定3点创建圆弧。在“绘图”面板中单击“圆弧：三点”按钮，依次选定图7-150所示的交点1、交点2和交点3来绘制一条圆弧。其中交点1和交点3均是由相应竖直构造线与轮廓线相交的点。

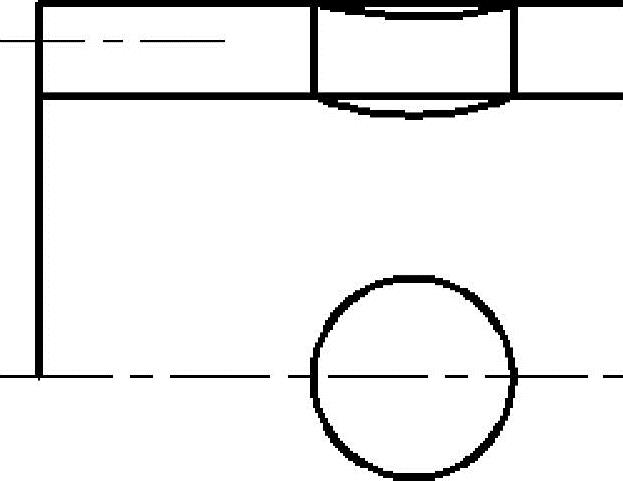

图7-150 绘制圆弧

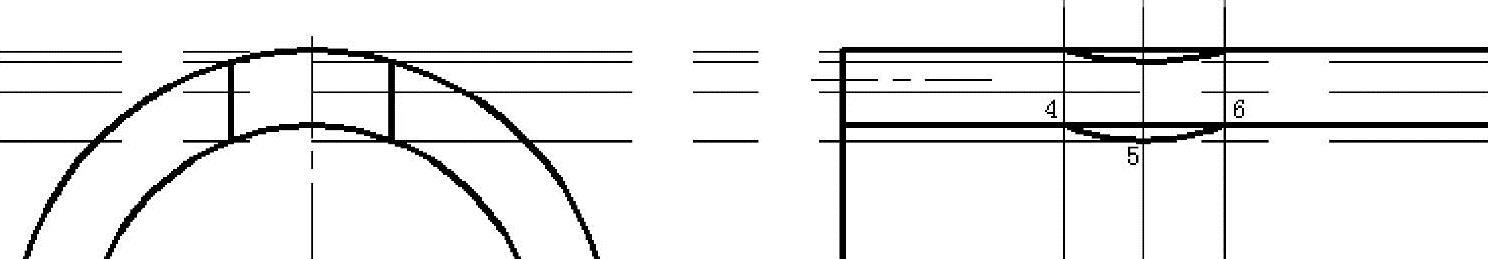

（27）继续通过指定3点来创建圆弧。在“绘图”面板中单击“圆弧：三点”按钮，依次选定图7-151所示的交点4、交点5和交点6来绘制另一条圆弧。

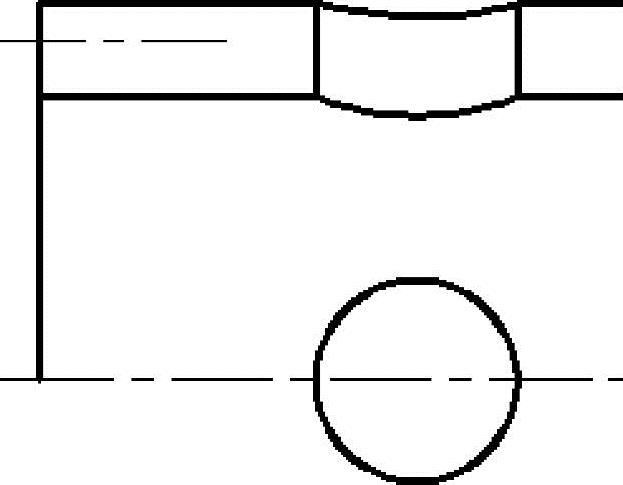

图7-151 绘制第二条圆弧

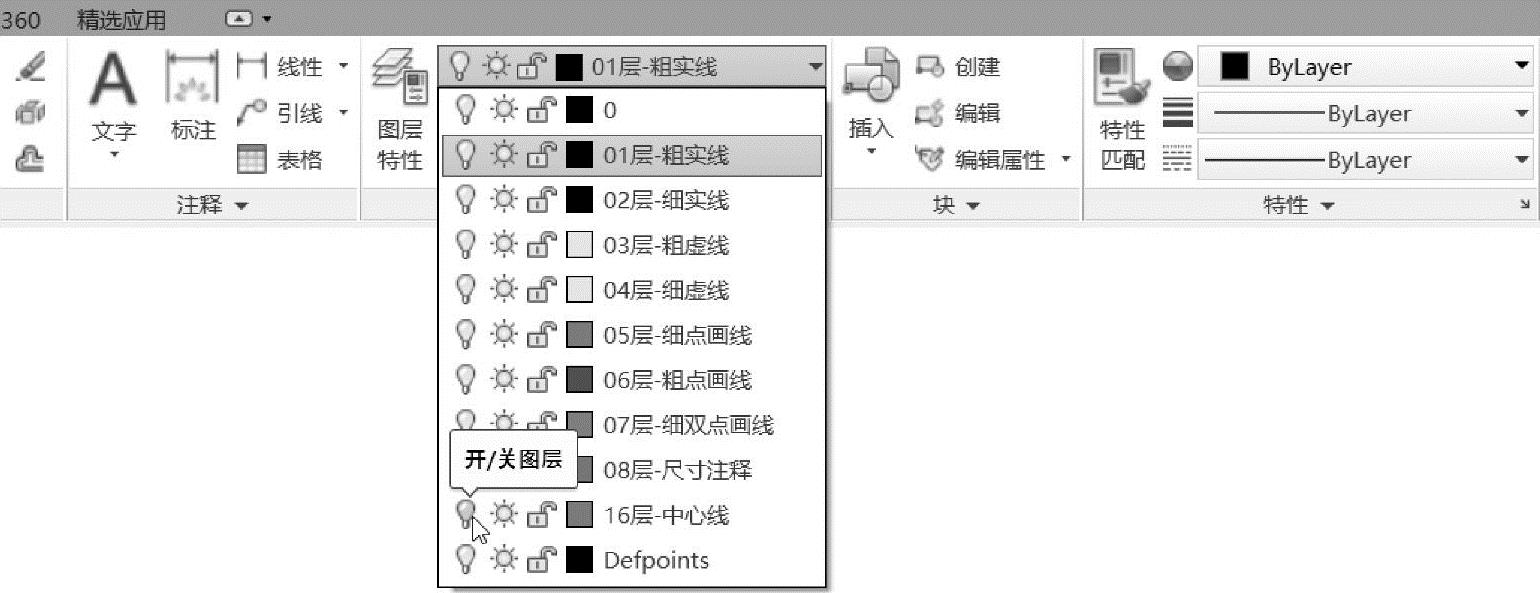

（28）关闭放置构造线的图层。在“图层”面板的“图层”下拉列表框中单击“16层-中心线”层的第一个开关图标，使其变为表示“关”状态的图标，如图7-152所示。

图7-152 关闭“构造线”层

（29）分别单击“直线”按钮并选择相应交点来完成图7-153的两条轮廓线段。

（30）修剪图形。单击“修剪工具”按钮来完成图7-154所示的修剪效果。

（31）绘制以虚线表示的线段并修剪图形。将“04层-细虚线”层设置为当前图层，接着使用直线工具并结合对象追踪等功能来完成图7-155所示的一条虚线，注意可以修改虚线的线型比例。然后单击“修剪”工具按钮将这部分的图形修剪成图7-156所示。

图7-153 完成两条轮廓线

图7-154 修剪图形1

图7-155 绘制虚线

图7-156 修剪图形2

完成该步骤后，将“01层-粗实线”图层设置为当前图层。

（32）绘制图7-157所示的图形，注意相关线型的选择。

（33）绘制图7-158所示的图形，注意相关线型的选择。

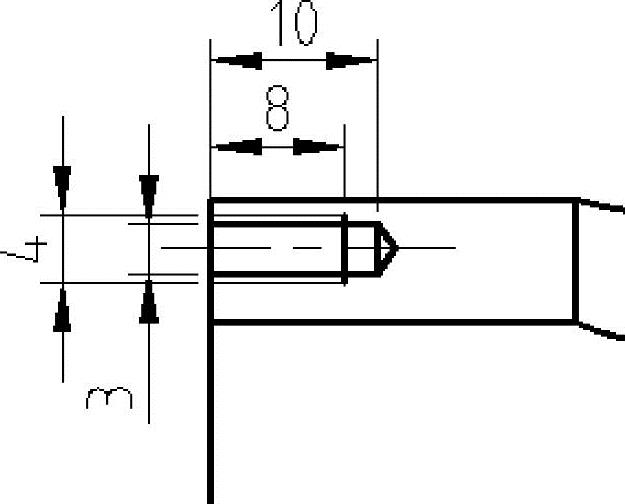

图7-157 绘制一个螺纹孔图形

图7-158 绘制第二个螺纹孔图形

（34）镜像图形。单击“镜像”工具按钮，根据命令行提示执行如下操作。

命令：_mirror

选择对象：指定对角点：找到51个

选择对象：找到1个，总计52个 //一共选择图7-159所示的图形

选择对象：↙

指定镜像线的第一点：： //在主视图中选择主水平中心线的一个端点

指定镜像线的第二点： //在主视图中选择主水平中心线的另一个端点(www.daowen.com)

要删除源对象吗？[是（Y）/否（N）]＜否＞：↙镜像结果如图7-160所示。

图7-159 选择要镜像的图形

图7-160 镜像结果

（35）单击“移动”按钮，调整两个剖视图的放置位置，效果如图7-161所示。

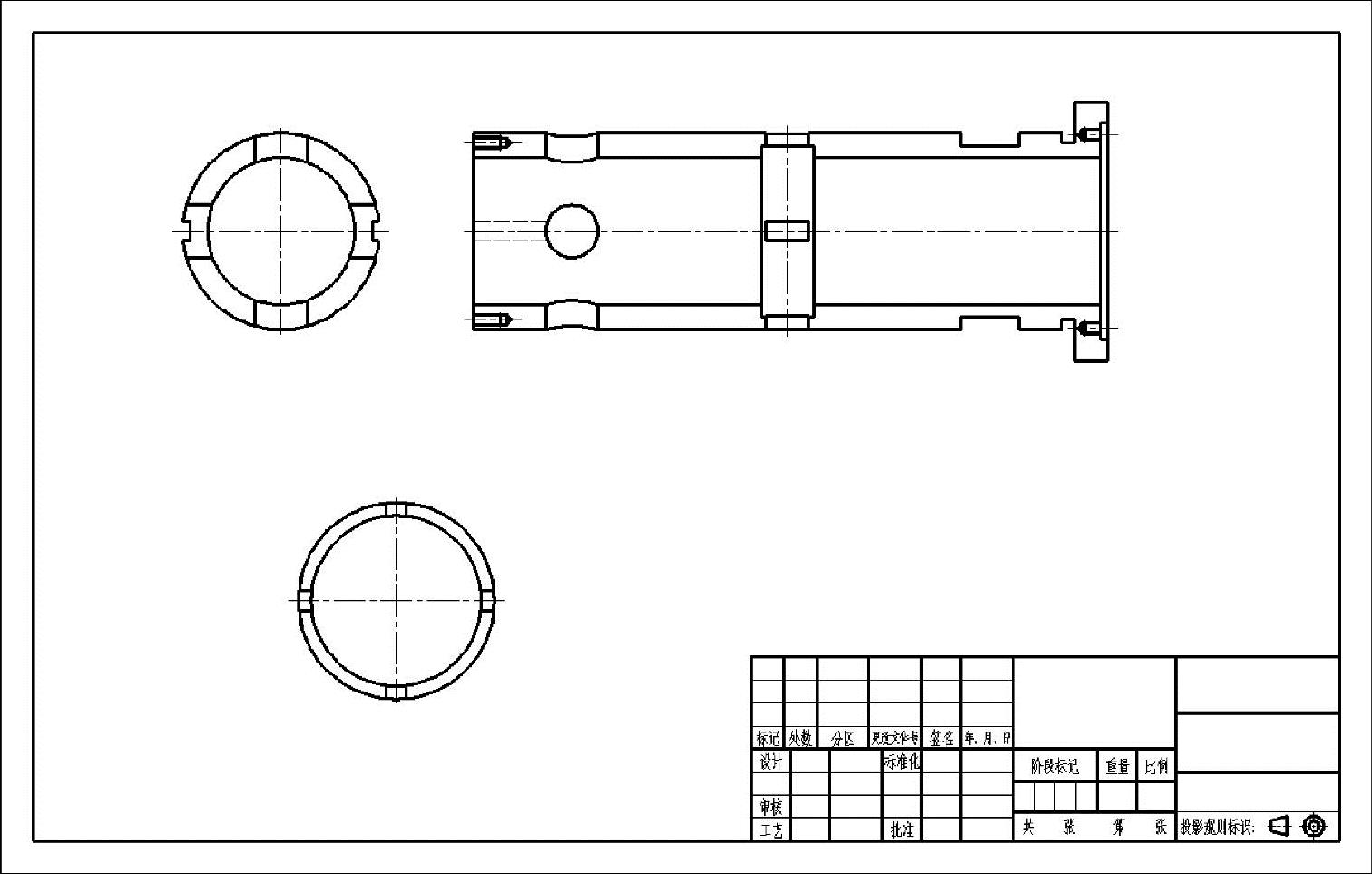

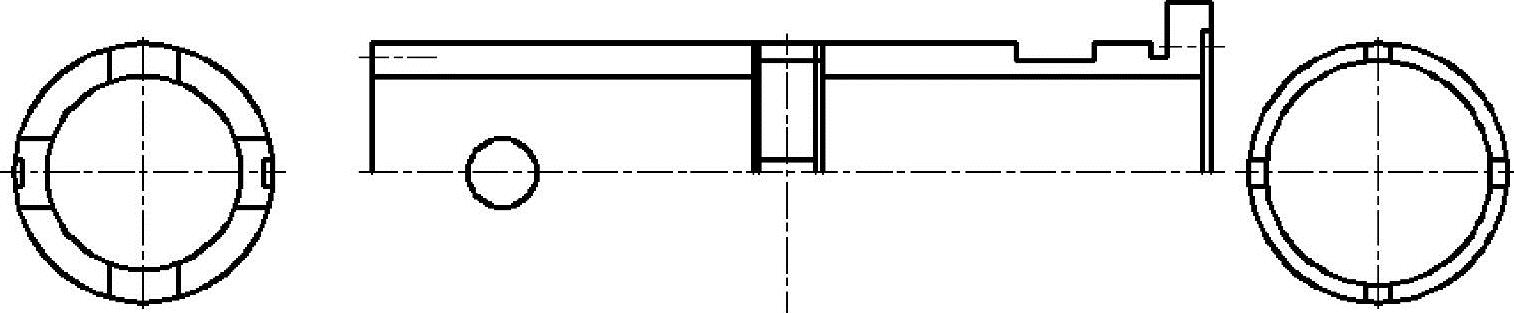

图7-161 调整两个剖视图的放置位置

（36）将“08层-尺寸注释”层设置为当前图层。

（37）在主视图中绘制剖面线。

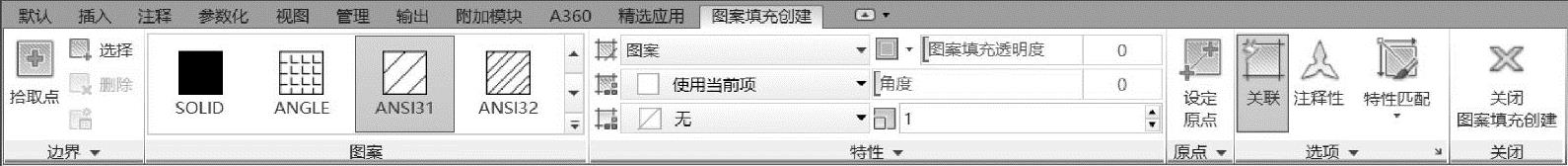

1）单击“图案填充”按钮，则在功能区中出现“图案填充创建”选项卡，在“图案”面板中单击选中“ANSI31”图案，在“特性”面板中设置角度为“0”，缩放比例为“1”，并在“选项”面板中选中“关联”图标，如图7-162所示。

图7-162 “图案填充创建”选项卡

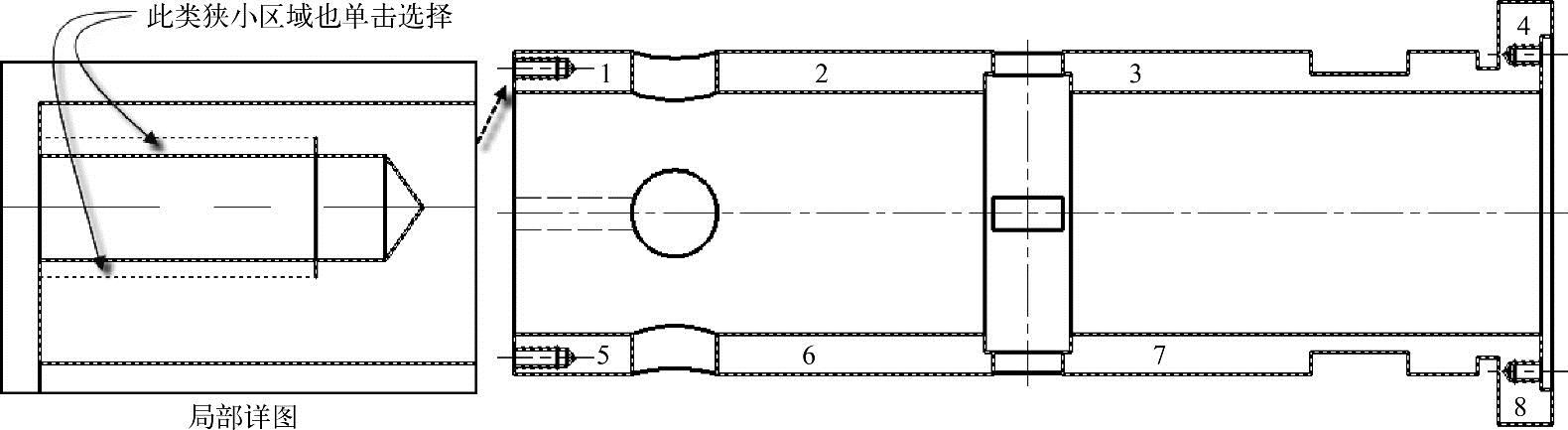

2）在“边界”选项组中单击“拾取点”按钮，分别在要绘制剖面线的区域内合适位置处单击，如图7-163所示（先分别在图中1、2、3、4、5、6、7、8几个较大的区域内单击，接着再放大视图在4个螺纹孔处分别单击要打上剖面线的相应的狭小区域）。

图7-163 拾取边界内部点

3）在“图案填充创建”选项卡的“关闭”面板中单击“关闭图案填充创建”按钮，在主视图中绘制的剖面线如图7-164所示。

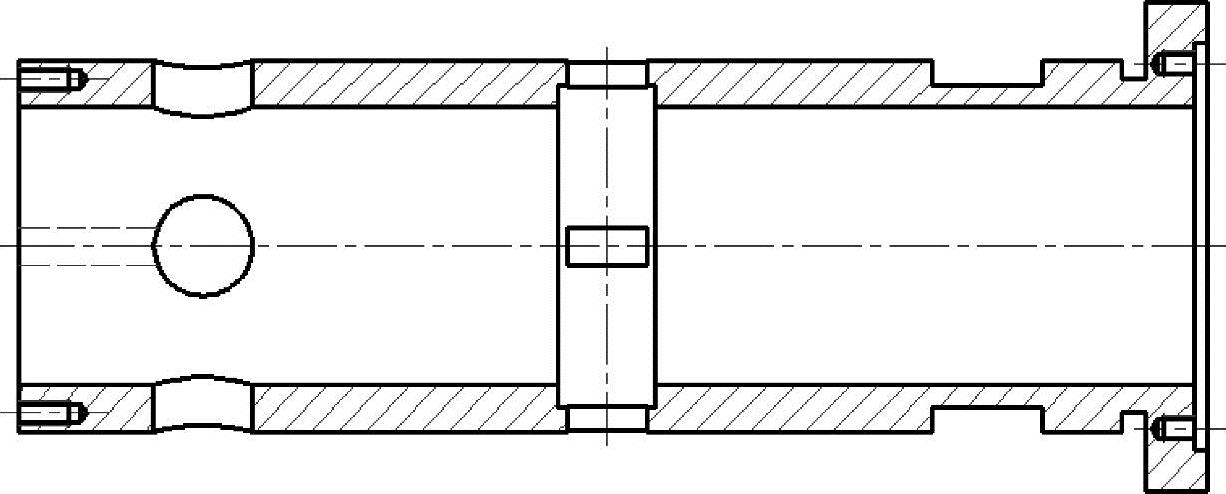

图7-164 绘制主视图中的剖面线

（38）在另两个剖视图中绘制剖面线。

1）单击“图案填充”按钮，则在功能区中出现“图案填充创建”选项卡，在“图案”面板中单击选中“ANSI31”图案，在“特性”面板中设置角度为“0”，缩放比例为“1”，并在“选项”面板中选中“关联”图标。

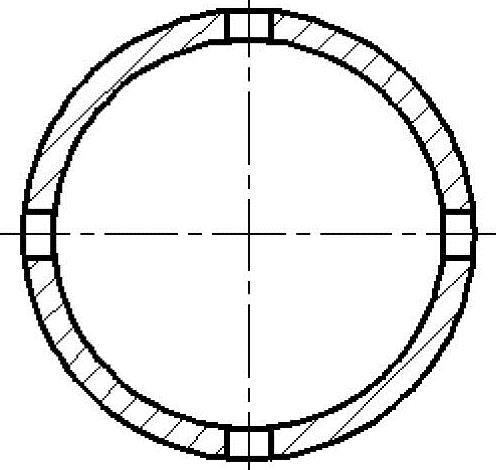

2）在“边界”选项组中单击“拾取点”按钮，分别在要绘制剖面线的区域1、区域2、区域3和区域4内单击，如图7-165a所示。

3）单击“关闭图案填充创建”按钮，完成在该视图中绘制的剖面线如图7-165b所示。

4）使用同样的方法在另一个视图中绘制规格和参数相同的剖面线，如图7-166所示。

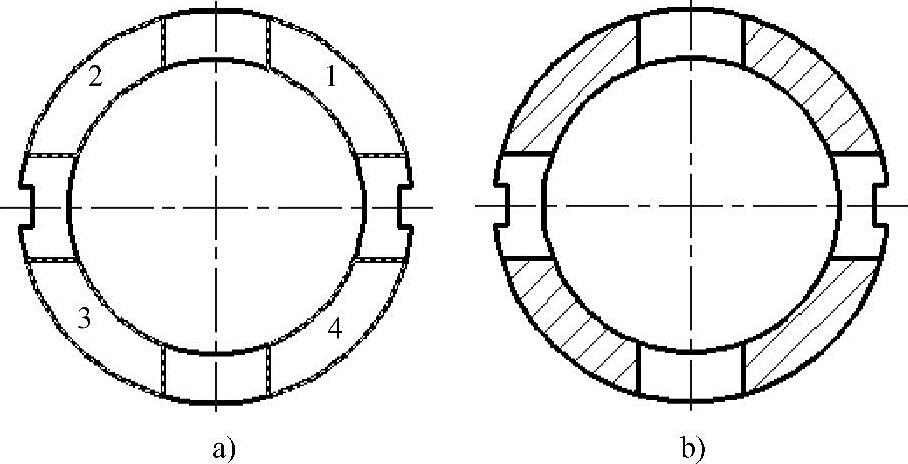

图7-165 绘制剖面线1

a）选择边界内部点 b）完成的剖面线

图7-166 绘制剖面线2

（39）复制中心线。单击“复制”工具按钮，根据命令行提示执行如下操作。

命令：_copy

选择对象：找到1个 //选择图7-167所示的竖直中心线

选择对象：↙

当前设置：复制模式=单个

指定基点或[位移（D）/模式（O）/多个（M）]＜位移＞： //选择该竖直中心线的中点作为基点

指定第二个点或[阵列（A）]＜使用第一个点作为位移＞： //选择图7-168所示的圆心

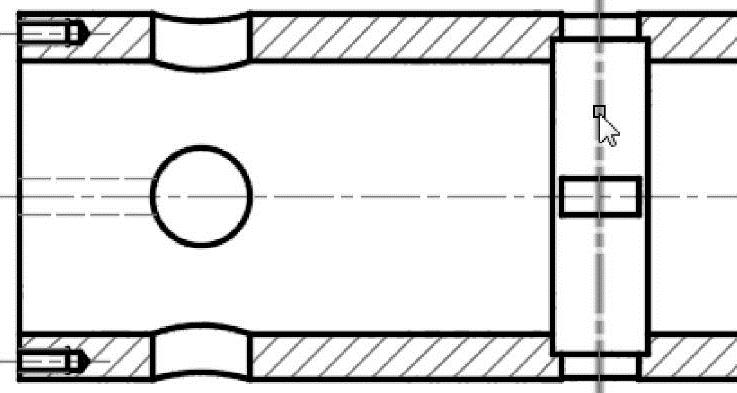

图7-167 选择竖直的中心线

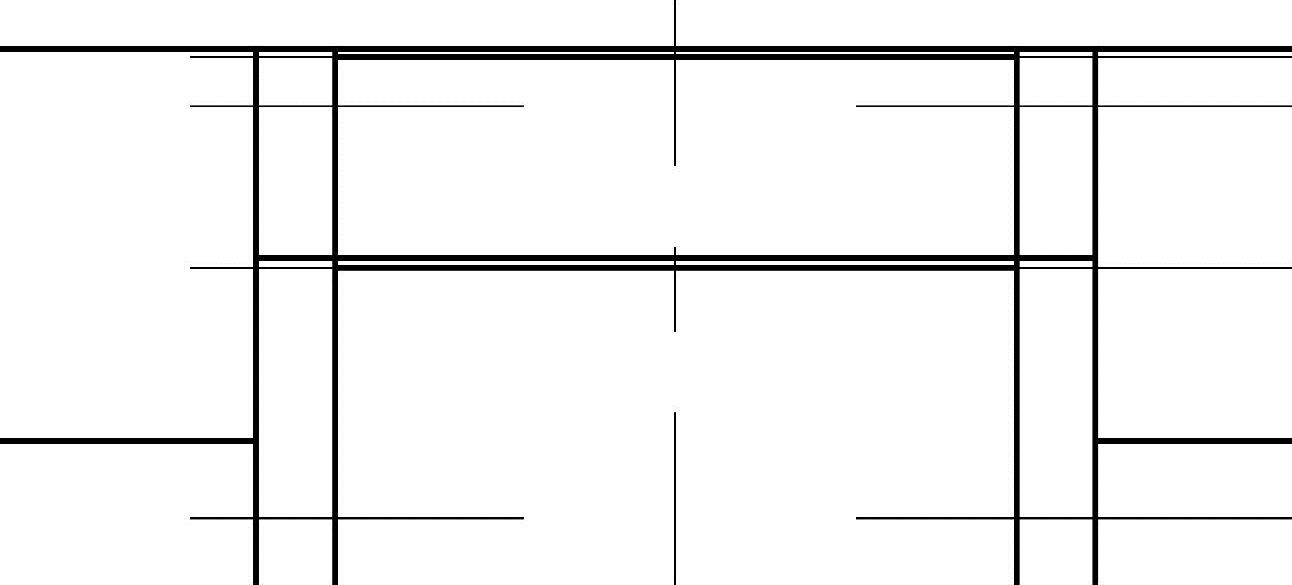

图7-168 选择圆心位置

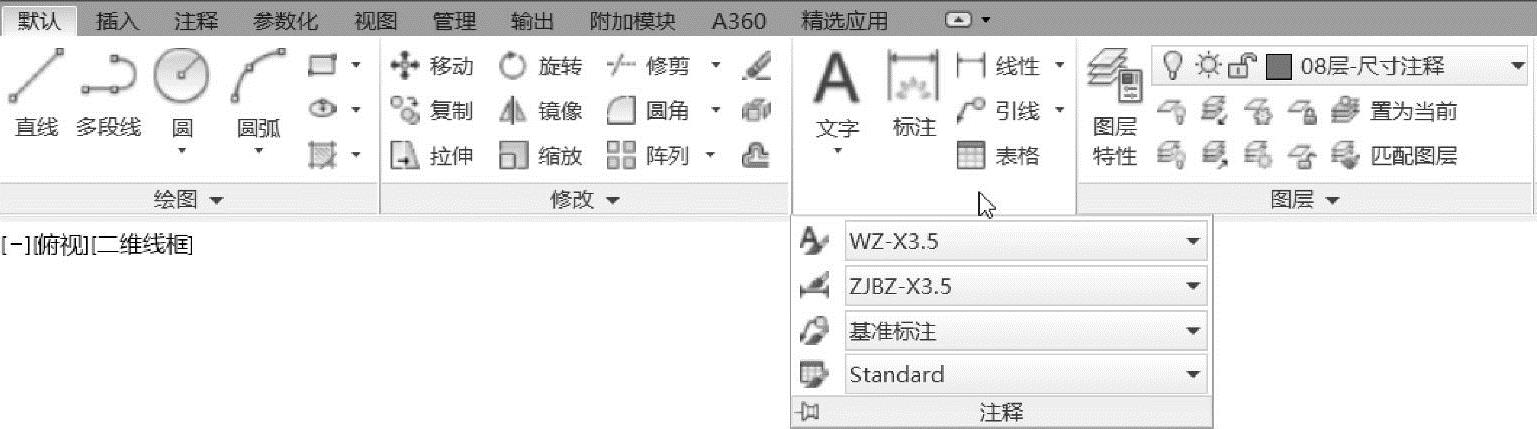

（40）在功能区“默认”选项卡的“注释”溢出面板中设置相关的样式，如图7-169所示。

图7-169 设置相关的样式

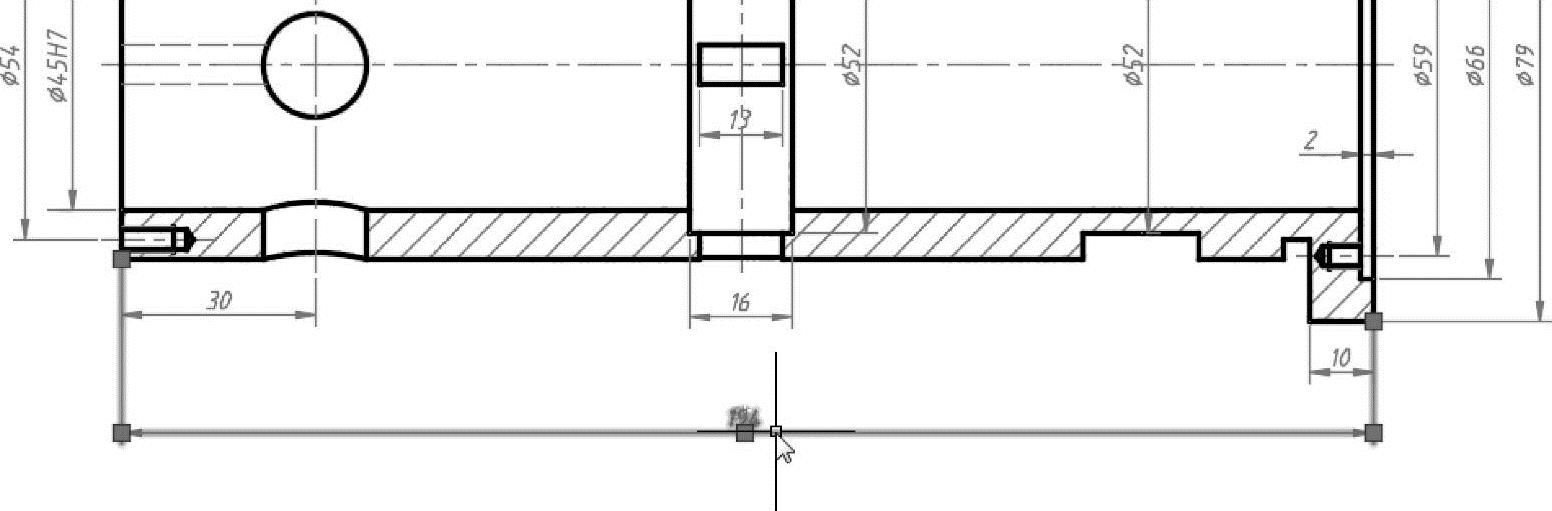

（41）标注尺寸。使用相关的标注工具初步标注图7-170所示的尺寸。

图7-170 标注相关尺寸

（42）为相关尺寸添加前缀或后缀。以其中一个尺寸为例进行步骤说明。

1）在命令窗口的“输入命令”提示下输入“ED”或“TEXTEDIT”（“ED”为“TEX-TEDIT”的命令别名简写），按＜Enter＞键确认。

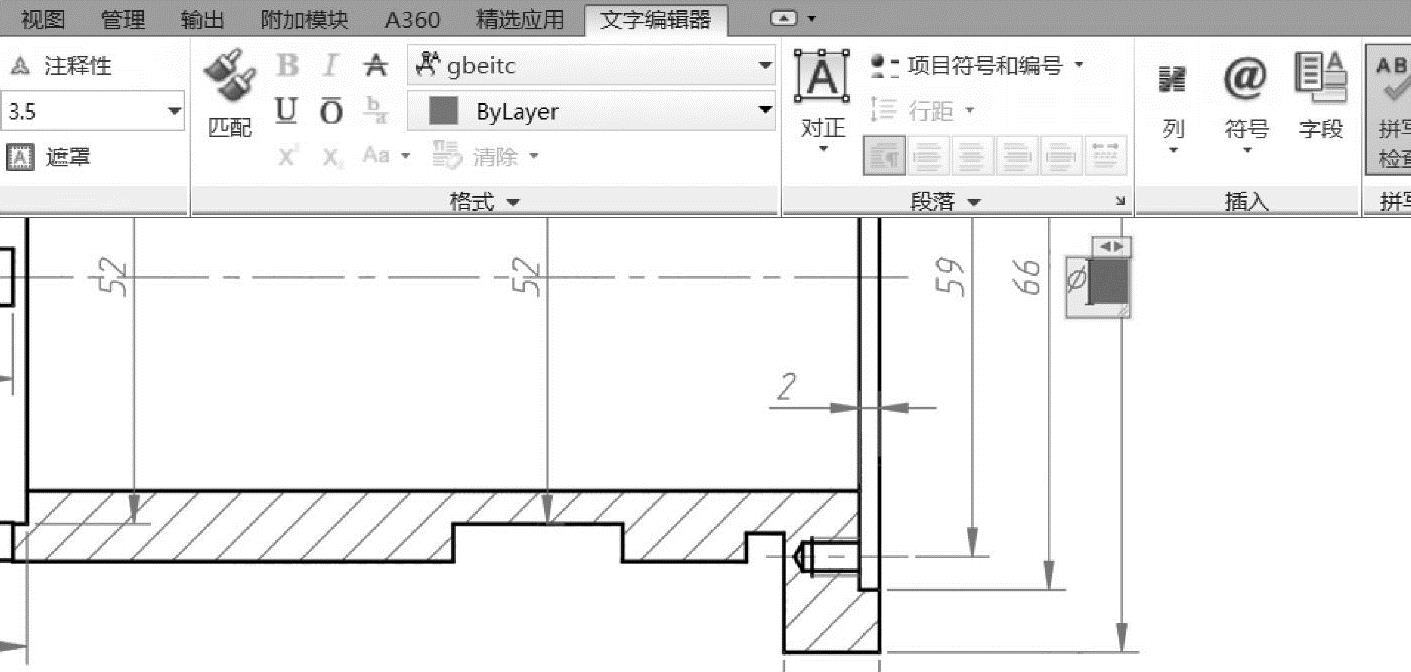

2）选择主视图中最右侧的数值为79的尺寸，则功能区出现“文字编辑器”选项卡，确保输入光标位于尺寸测量值之前，输入“%%c”控制码以使系统自动切换为直径符号输入，如图7-171所示。

图7-171 为指定尺寸添加前缀

3）在“文字编辑器”选项卡中单击“关闭文字编辑器”按钮。接着继续执行“TEXTEDIT”命令并选择要编辑的注释来进行修改或设置操作。完成该步骤后的尺寸标注效果如图7-172所示。

图7-172 编辑标注文本

知识点拨：也可以在创建尺寸标注的过程中，通过在“[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：”提示下选择“多行文字（M）”选项来为当前新尺寸添加前缀或后缀，这样就不用再使用“ED”或“TEXTEDIT”来对选定尺寸进行编辑处理了。

（43）为一些尺寸添加尺寸公差。选择要添加尺寸公差的一个尺寸，如图7-173所示，接着按＜Ctrl+1＞组合键，打开“特性”选项板，在“公差”选项区域中，从“显示公差”下拉列表框中选择“对称”，在“公差上偏差”文本框中输入“0.2”，如图7-174所示。

图7-173 选择要添加尺寸公差的一个尺寸

使用同样的方法可以为其他一些尺寸添加尺寸公差。完成尺寸公差注写的效果如图7-175所示。

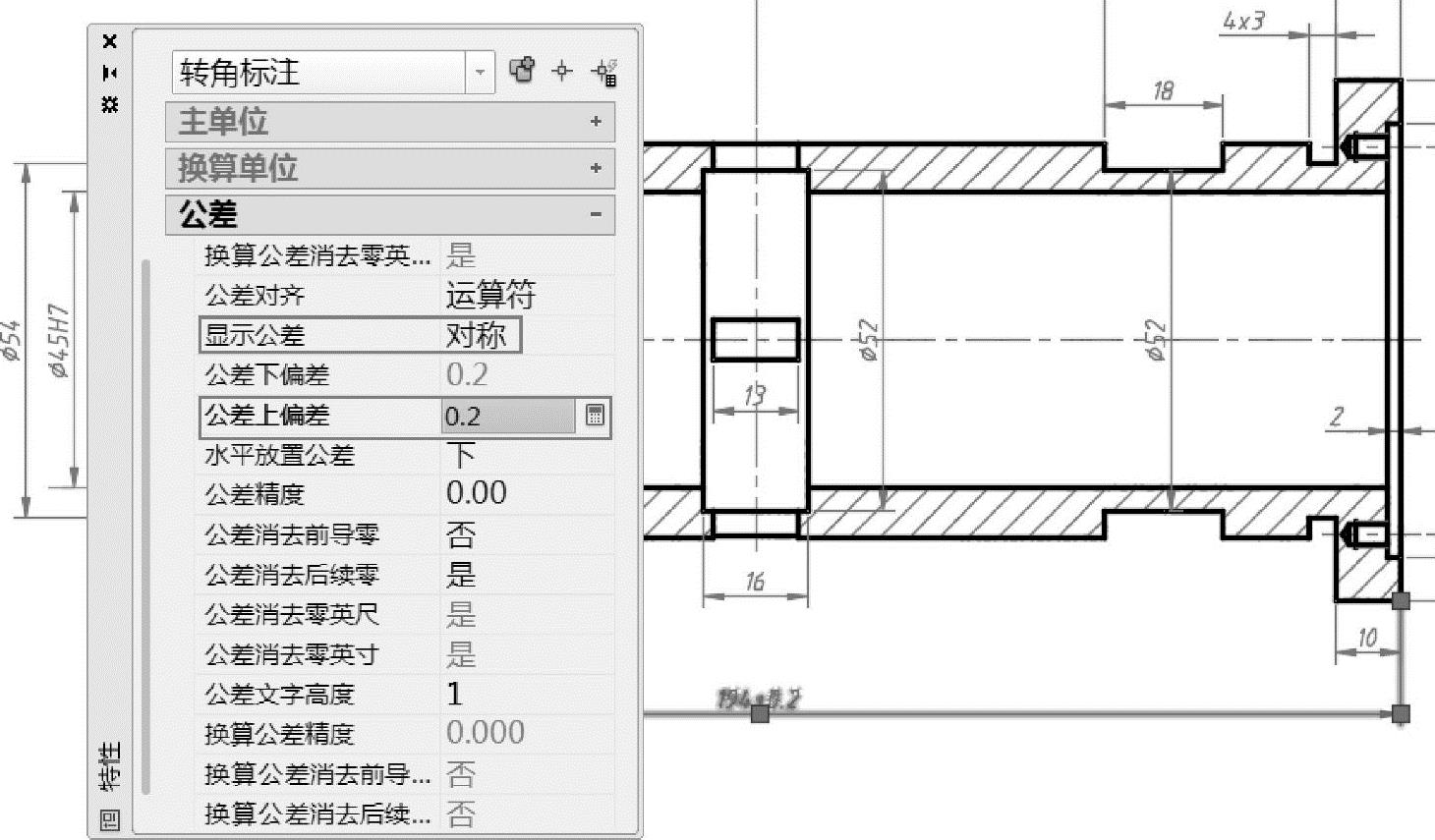

图7-174 设置公差内容

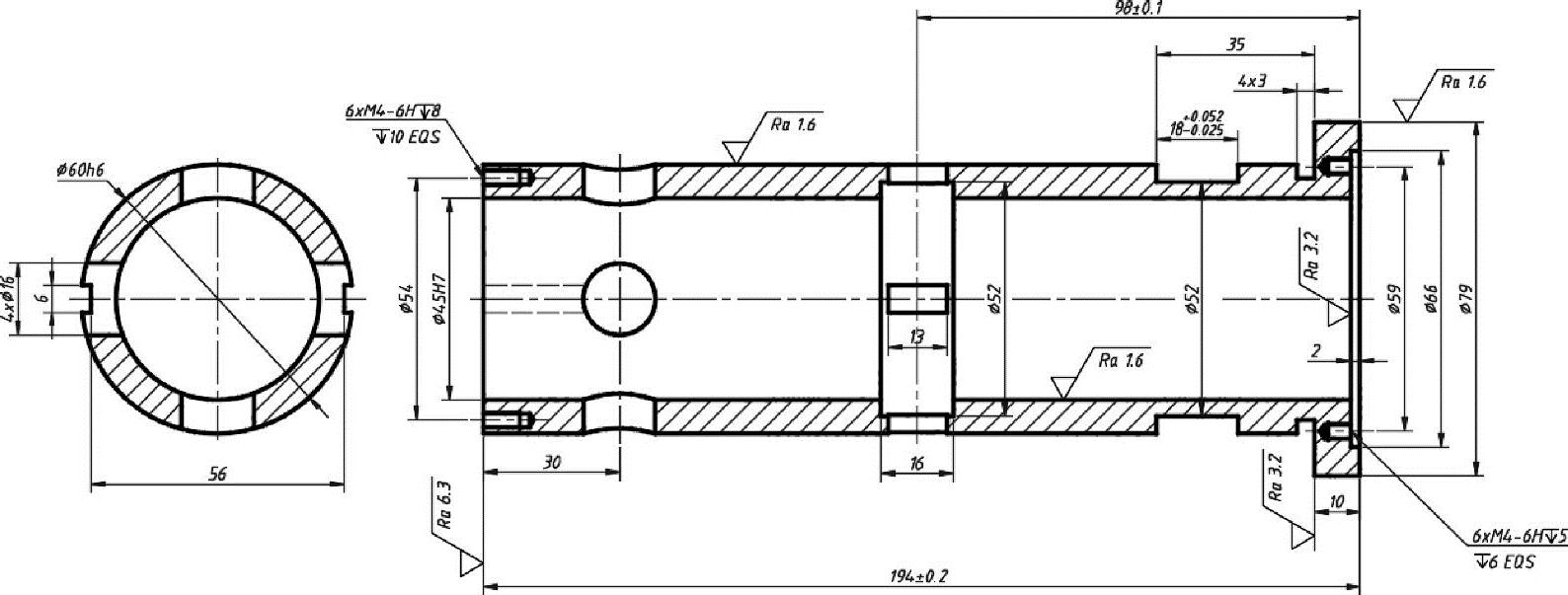

图7-175 完成尺寸公差注写的效果

（44）标注螺纹孔信息。

1）在功能区“默认”选项卡的“注释”溢出面板中单击“多重引线样式”按钮，打开图7-176所示的“多重引线样式管理器”对话框。

2）在“多重引线样式管理器”对话框中单击“新建”按钮，打开“创建新多重引线样式”对话框，输入“新样式名”为“螺纹孔引出标注”，将“基础样式”设置为“Stand-ard”，如图7-177所示，然后单击“继续”按钮。

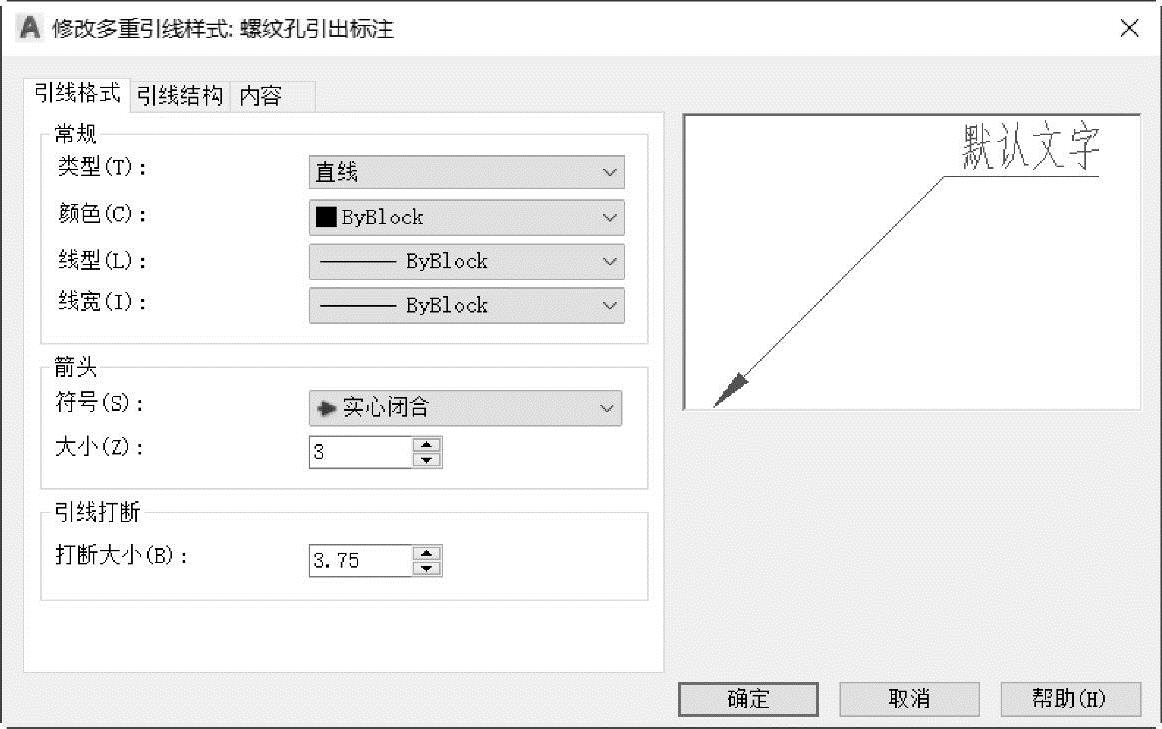

3）系统弹出“修改多重引线样式：螺纹孔引出标注”对话框。在“引线格式”选项卡中，从“箭头”选项组的“符号”下拉列表框中选择“实心闭合”选项，箭头“大小”设置为“3”，如图7-178所示。

图7-176 “多重引线样式管理器”对话框

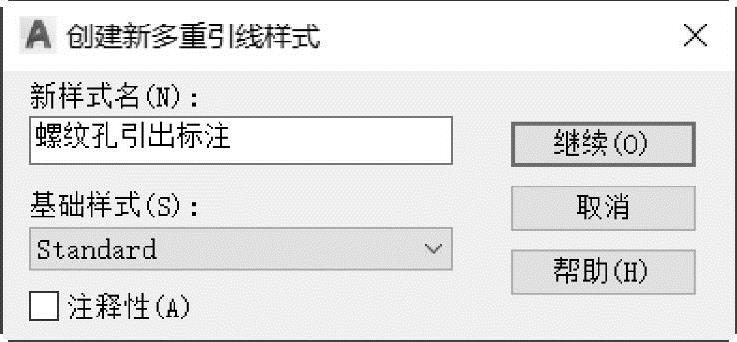

图7-177 “创建新多重引线样式”对话框

图7-178 设置引线格式

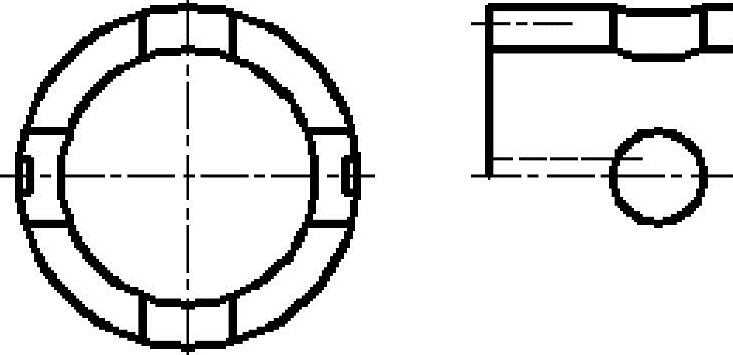

4）切换到“引线结构”选项卡，设置图7-179所示的引线结构参数。

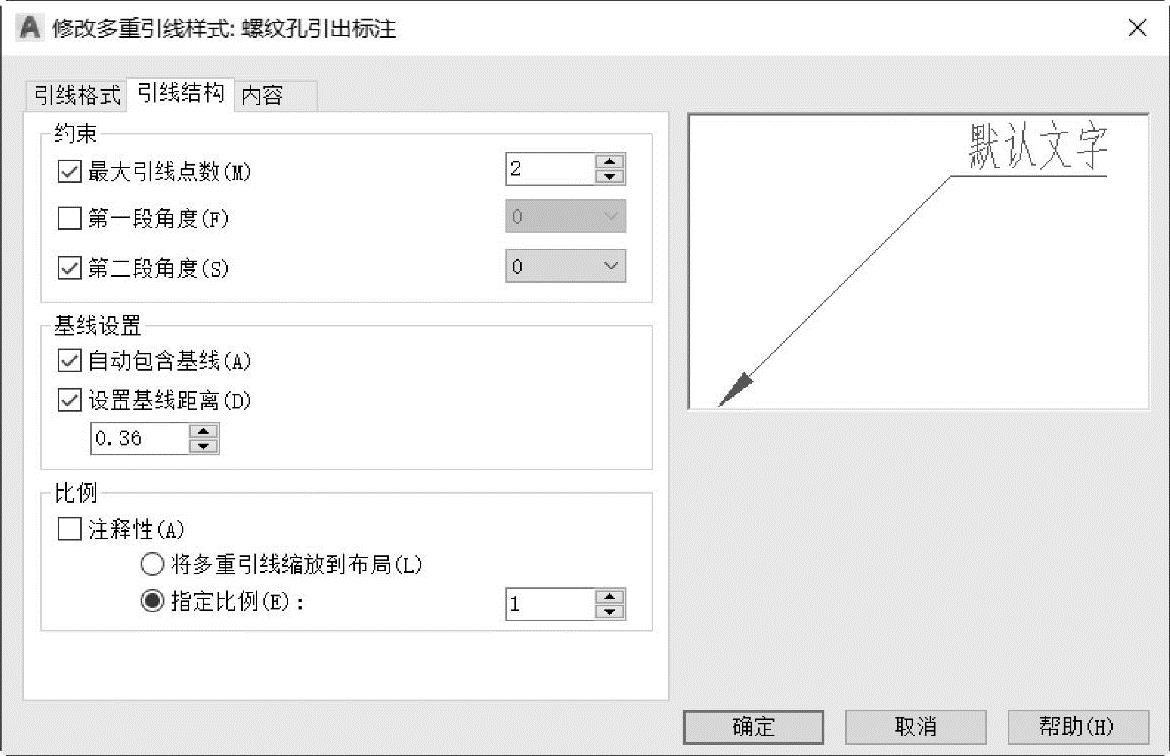

图7-179 设置引线结构

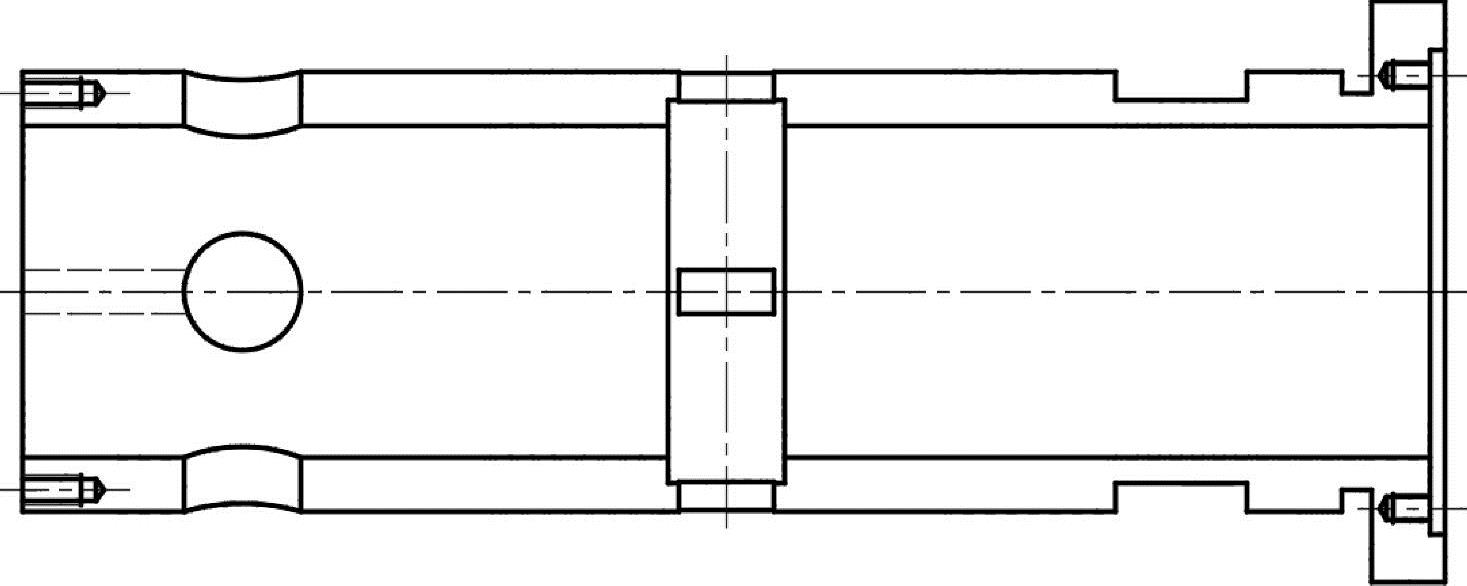

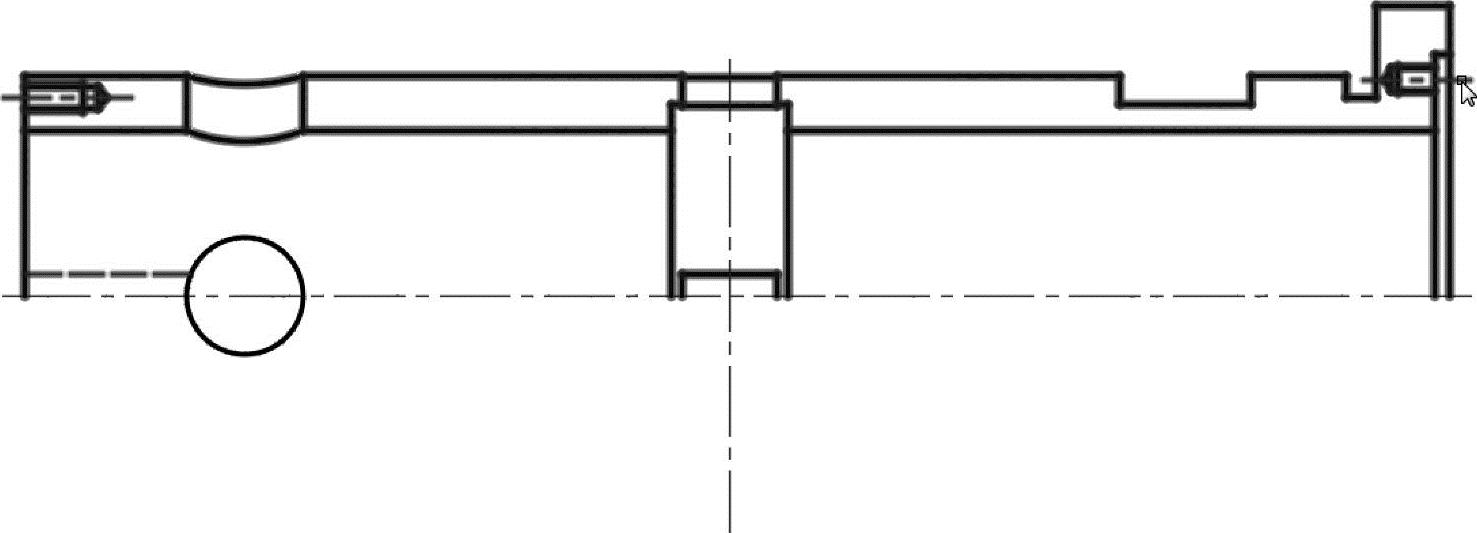

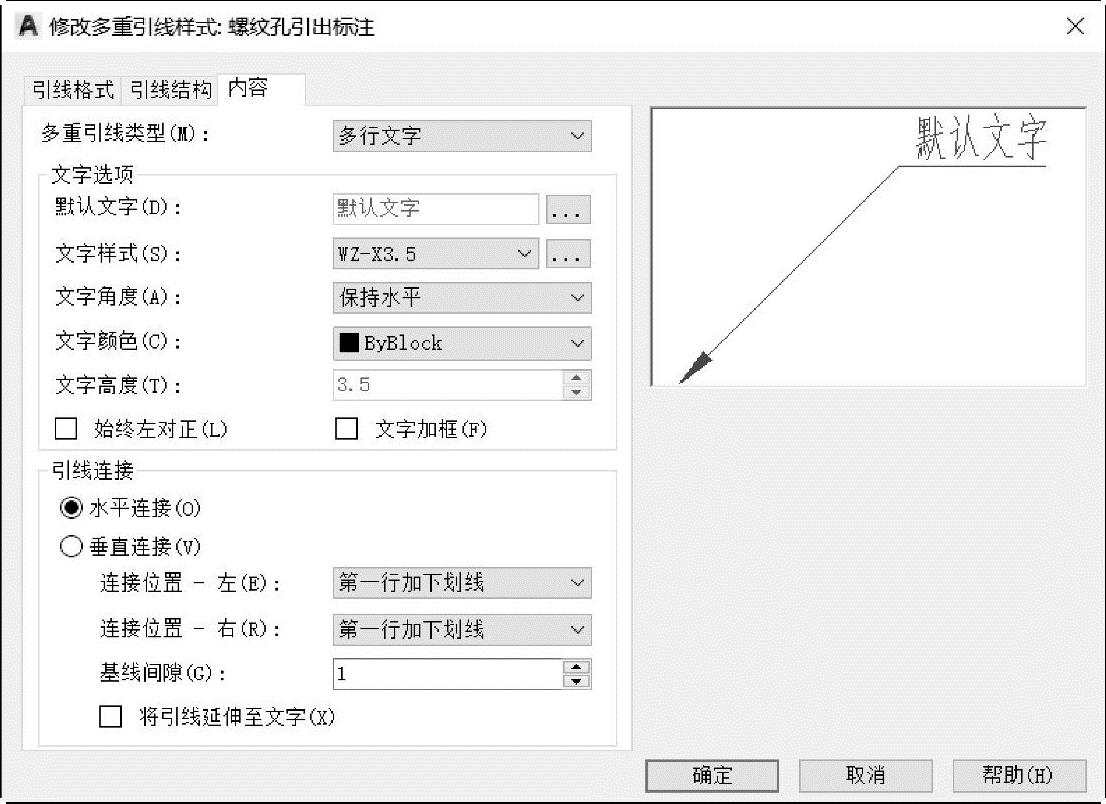

5）切换到“内容”选项卡，从“多重引线类型”下拉列表框中选择“多行文字”，将“文字样式”设置为“WZ-X3.5”，在“引线连接”选项组中选择“水平连接”单选按钮，并将“连接位置-左”和“连接位置-右”的选项均设置为“第一行加下画线”，“基线间隙”为“1”（也可将基线间隙设置为其他值），如图7-180所示。

图7-180 设置多重引线内容

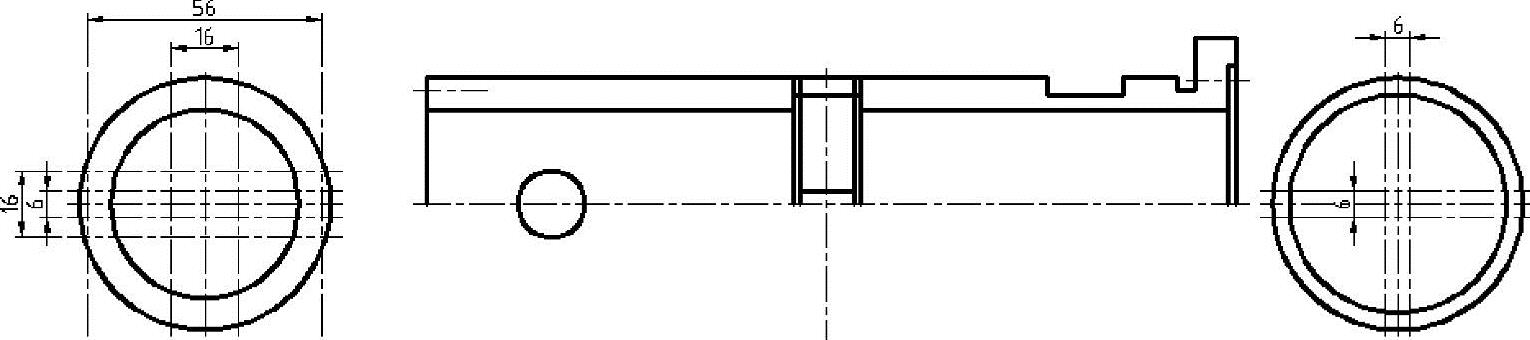

6）单击“确定”按钮，返回到“多重引线样式管理器”对话框。确保将刚创建的该多重引线样式设置为当前的多重引线样式。然后单击“多重引线样式管理器”对话框中的“关闭”按钮。

7）单击“多重引线”按钮，接着指定引线箭头的位置和指定引线基线的位置，系统弹出文本编辑器，输入第一行的文字为“6×M4-6H8”（注意：在“6×M4-6H”字符和数字“8”之间输入3个空格），按＜Enter＞键确定，输入第二行的文字为“10EQS”，在功能区“文字编辑器”选项卡中单击“关闭文字编辑器”按钮。完成的第一处螺纹孔的引出标注如图7-181a所示。接着使用直线工具绘制表示深度的符号“”，并将它复制到螺纹孔的引出标注中预留的位置处，如图7-181b所示。

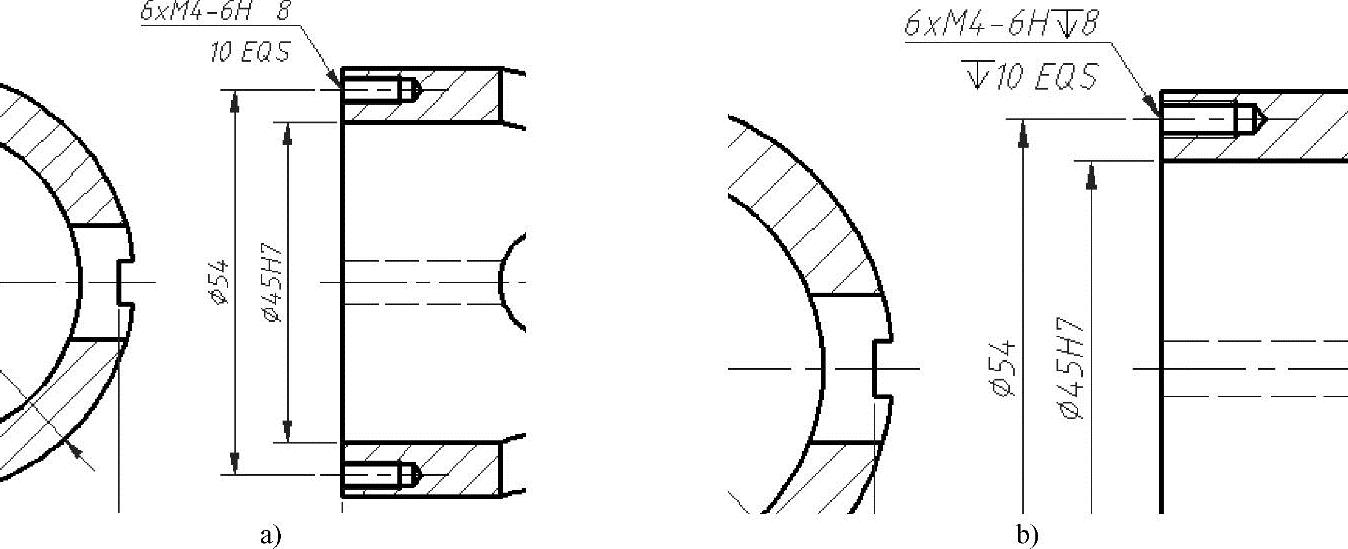

图7-181 完成第一处螺纹孔的引出标注

a）引出标注 b）在引出标注中添加表示深度的符号

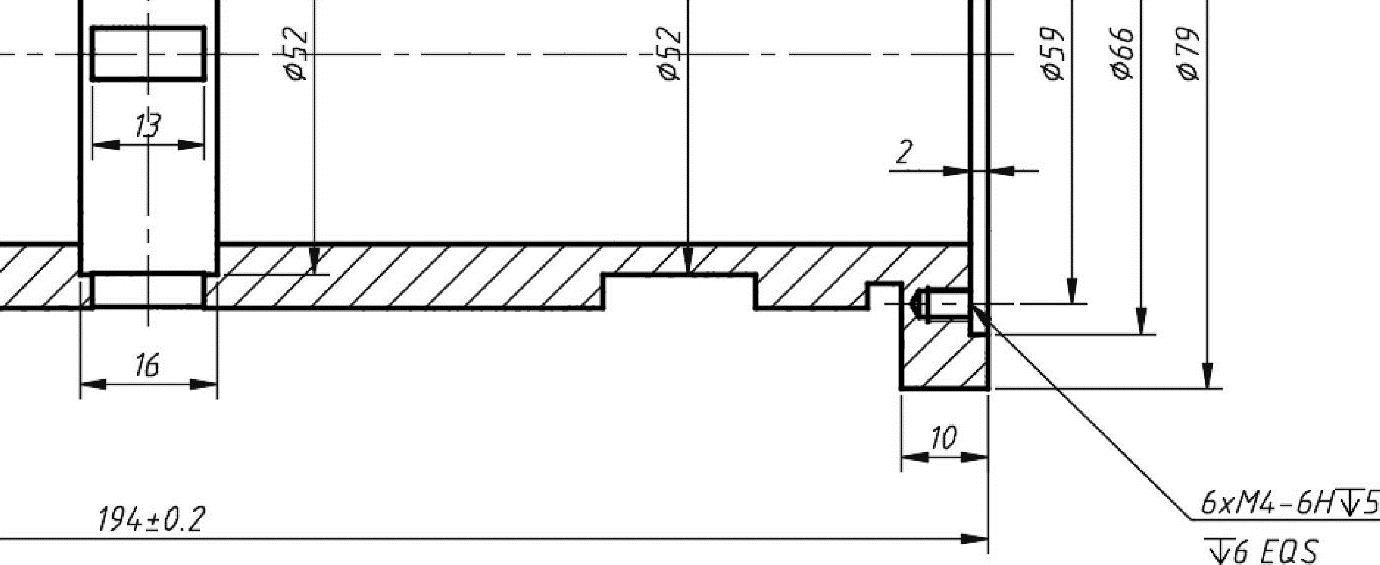

8）单击“多重引线”按钮，接着指定引线箭头的位置和指定引线基线的位置，系统弹出文本编辑器，输入第一行的文字为“6×M4-6H5”（注意：在“6×M4-6H”字符和数字“5”之间输入3个空格），按＜Enter＞键确定，在第二行中输入3个空格后再输入“6EQS”文字，在功能区“文字编辑器”选项卡中单击“关闭文字编辑器”按钮。然后将深度符号“”添加到该引出标注的预留位置处，完成的第2处螺纹孔的引出标注如图7-182所示。
