钣金零件图设计范例分享

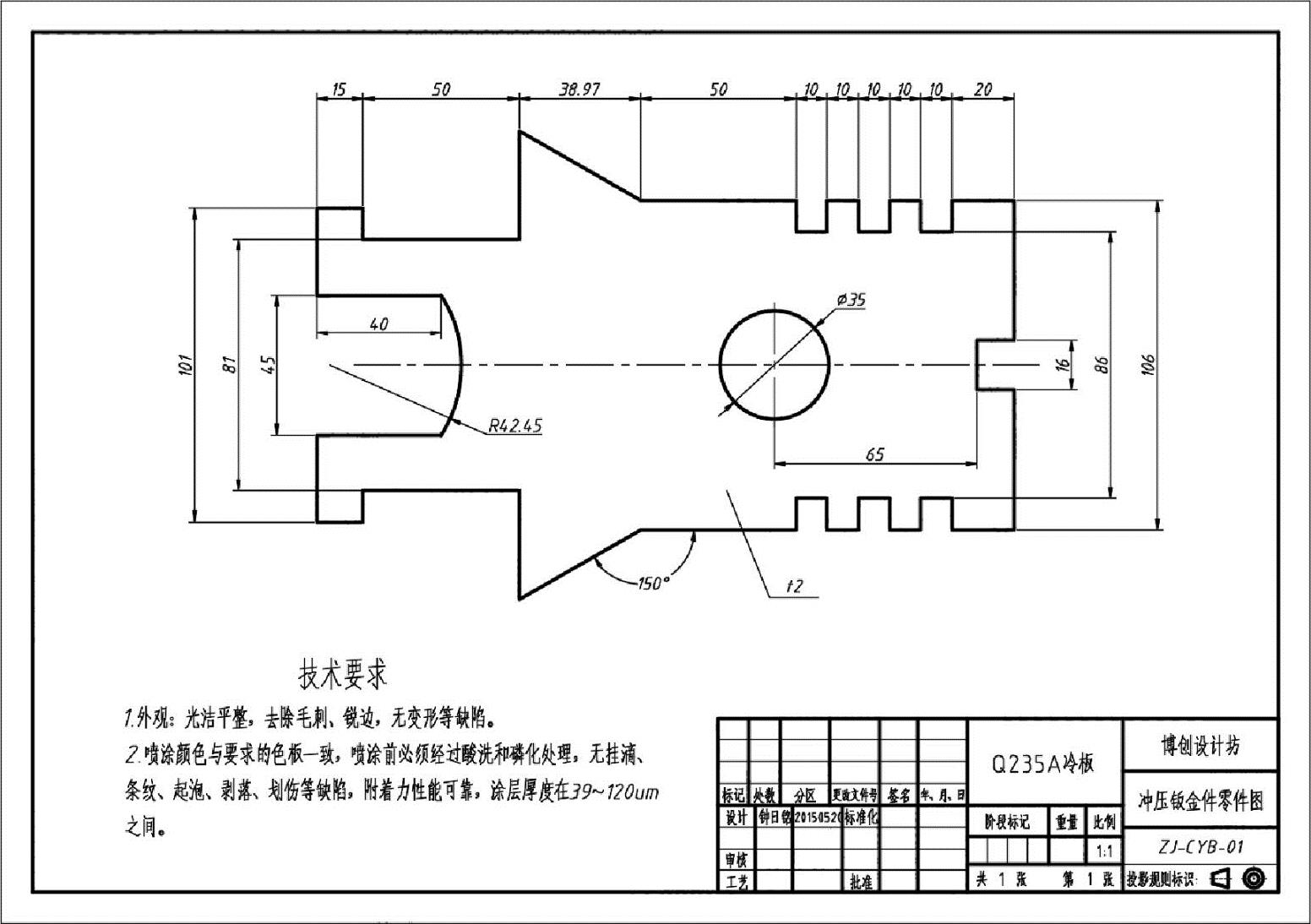

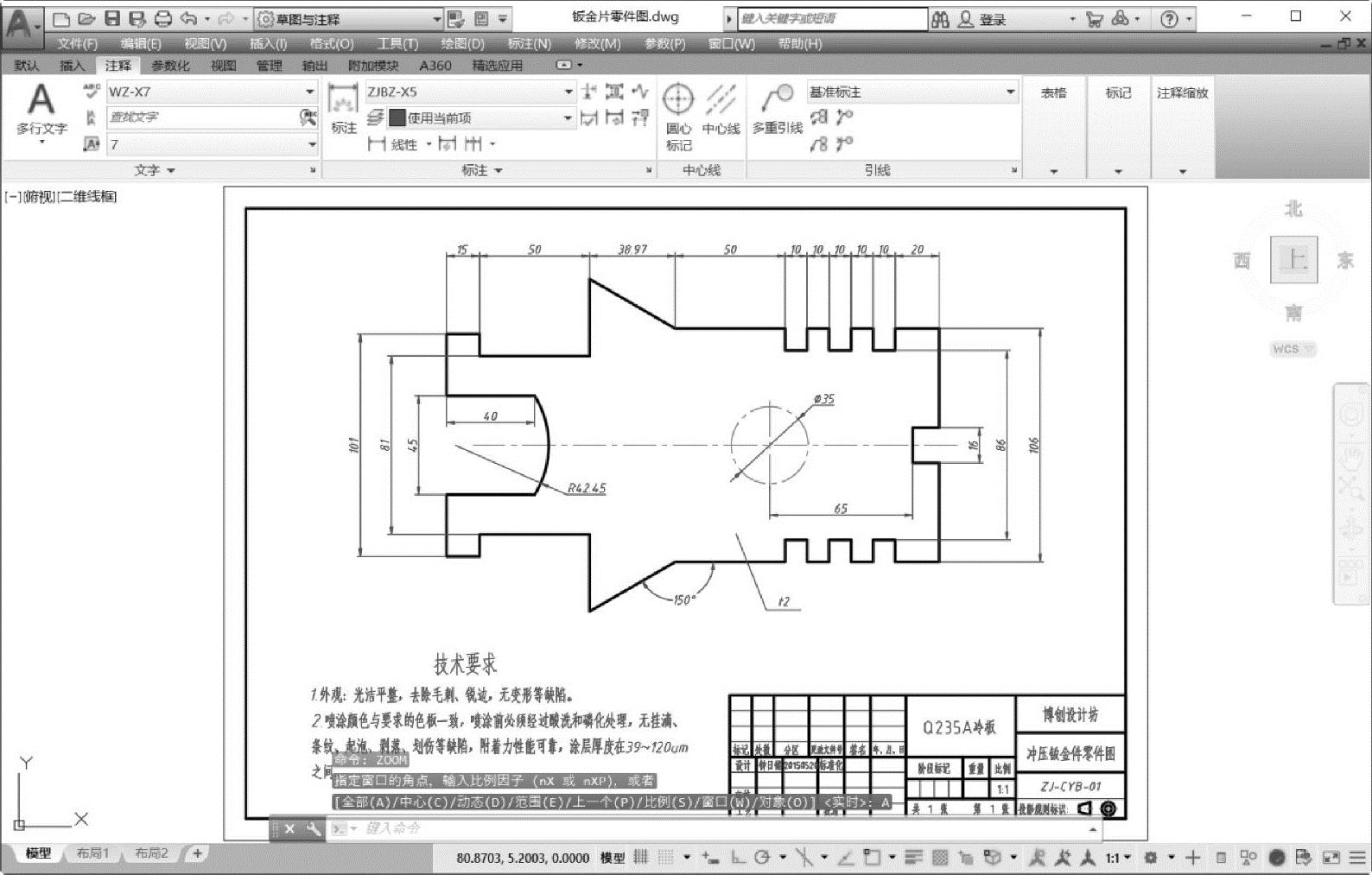

本实例完成的钣金片零件图如图7-107所示。

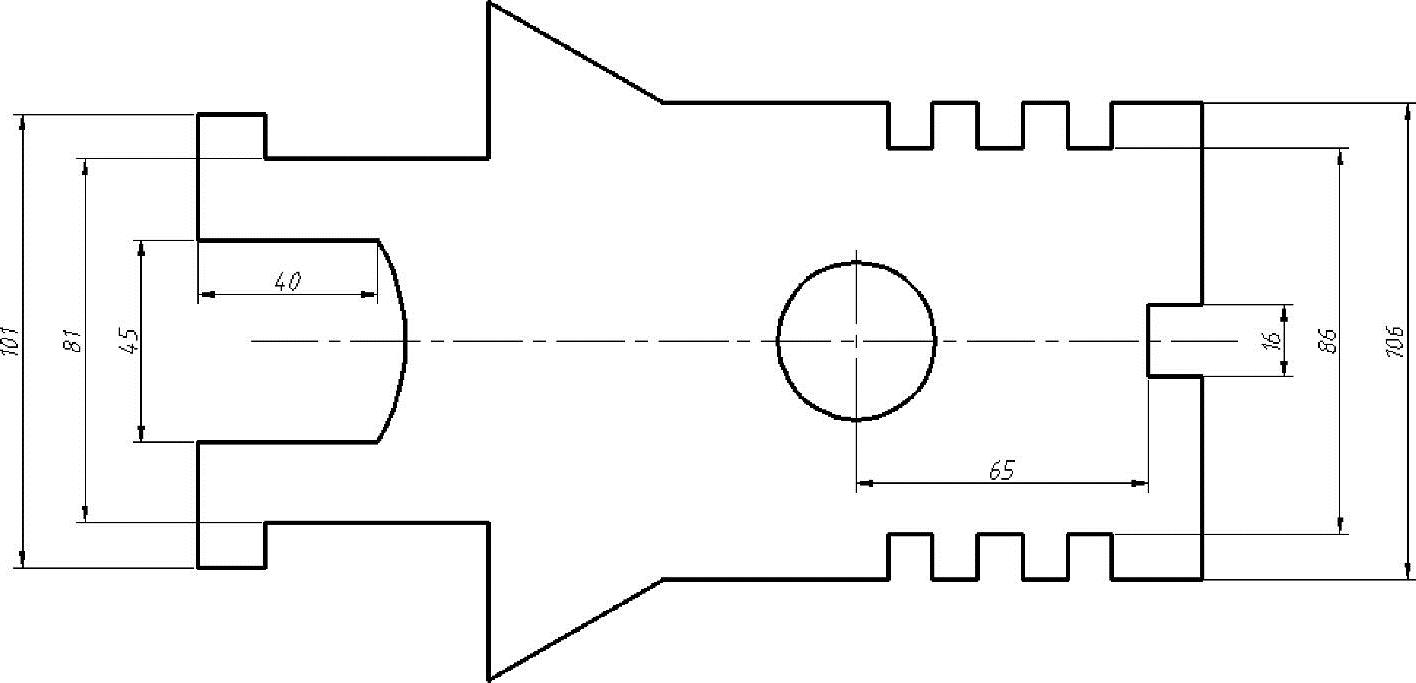

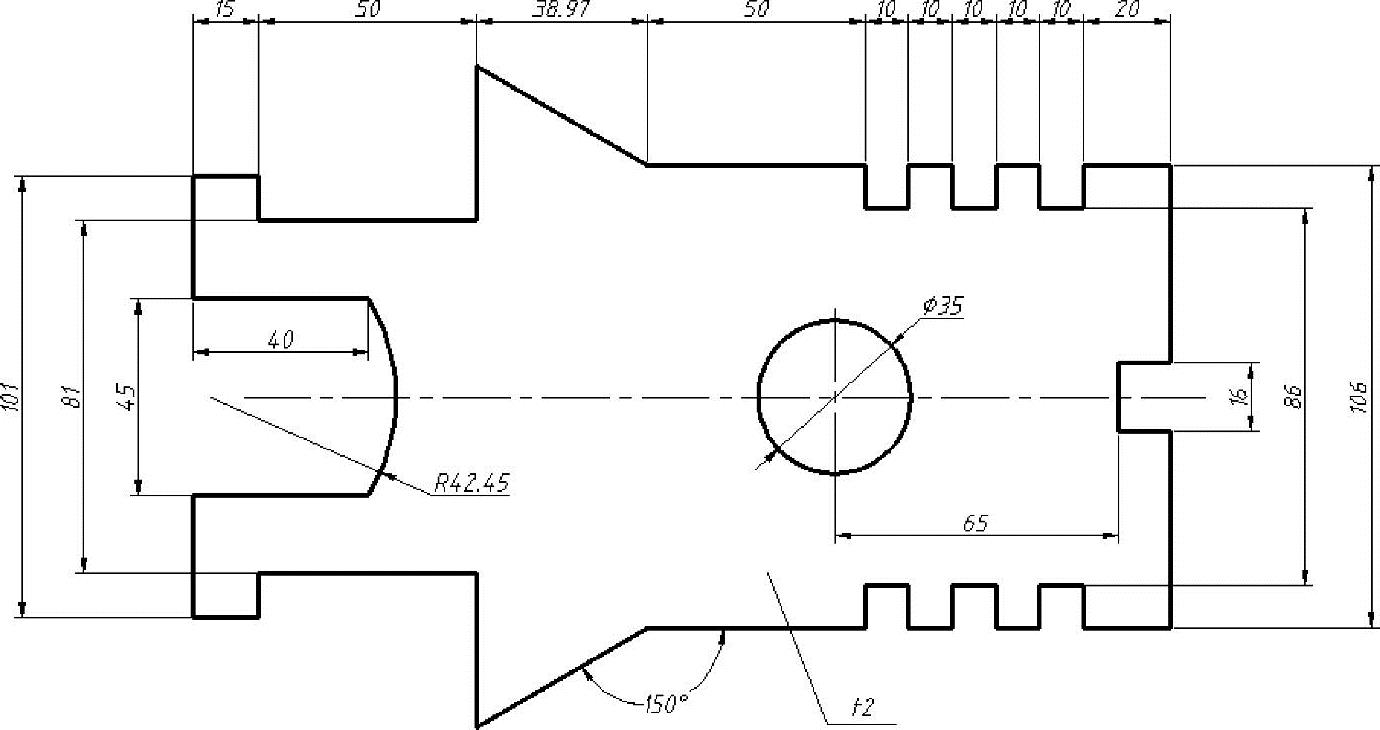

图7-107 钣金片零件图

钣金件是具有指定厚度的一类特殊零件，其厚度可以在视图中用指引线的方式引出标注。

下面介绍具体的绘制方法及步骤。

（1）在“快速访问”工具栏中单击“新建”按钮，接着在弹出来的对话框中单击“浏览”按钮，选择“ZJ-A3横向-不留装订边”文件（该文件位于配套资源色的“制图样板”文件夹中），然后单击“打开”按钮。本例使用“草图与注释”工作空间进行图形绘制。

（2）在“快速访问”工具栏中单击“另存为”按钮，或者从菜单栏中选择“文件”→“另存为”命令，将其另存为“钣金片零件图.dwg”。

（3）在“图层”面板的“图层”下拉列表框中选择“05层-细点画线”层，并在状态栏中设置启用“正交”模式。

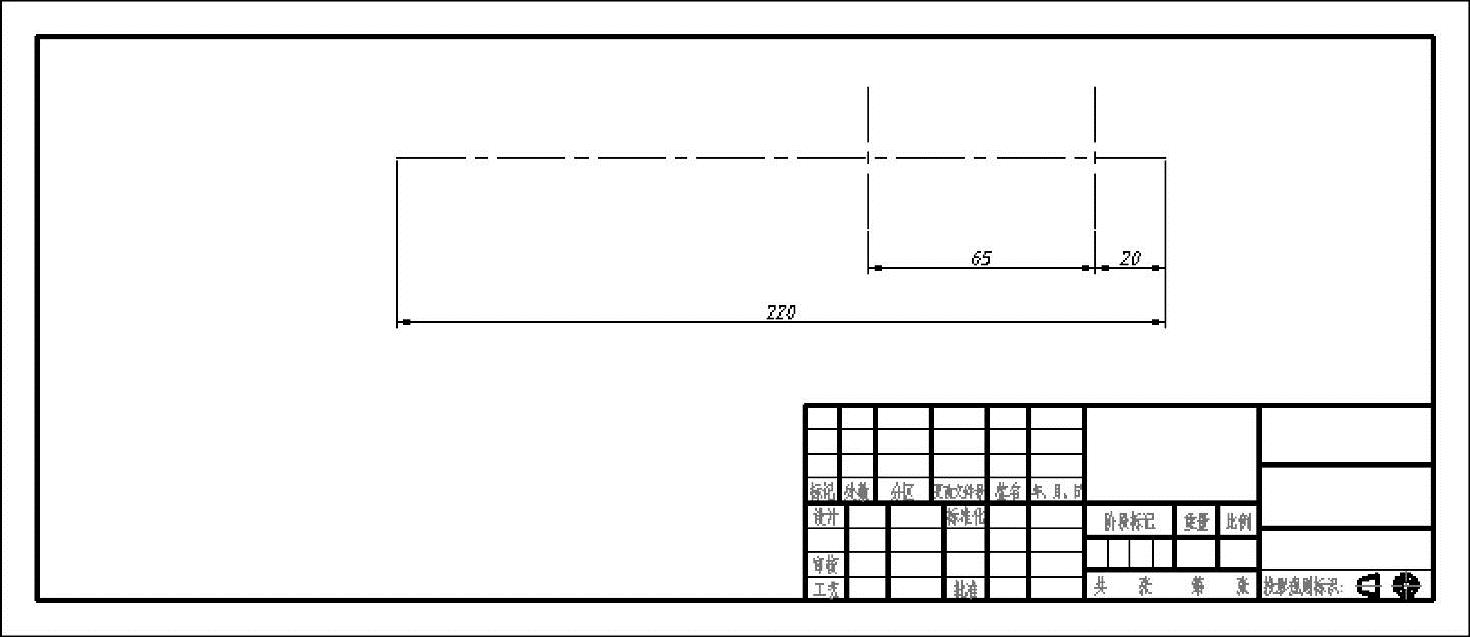

（4）单击“直线”按钮，在图框内绘制图7-108所示的3条中心线。其中，两条竖直中心线之间的距离为65mm。

图7-108 绘制两条中心线

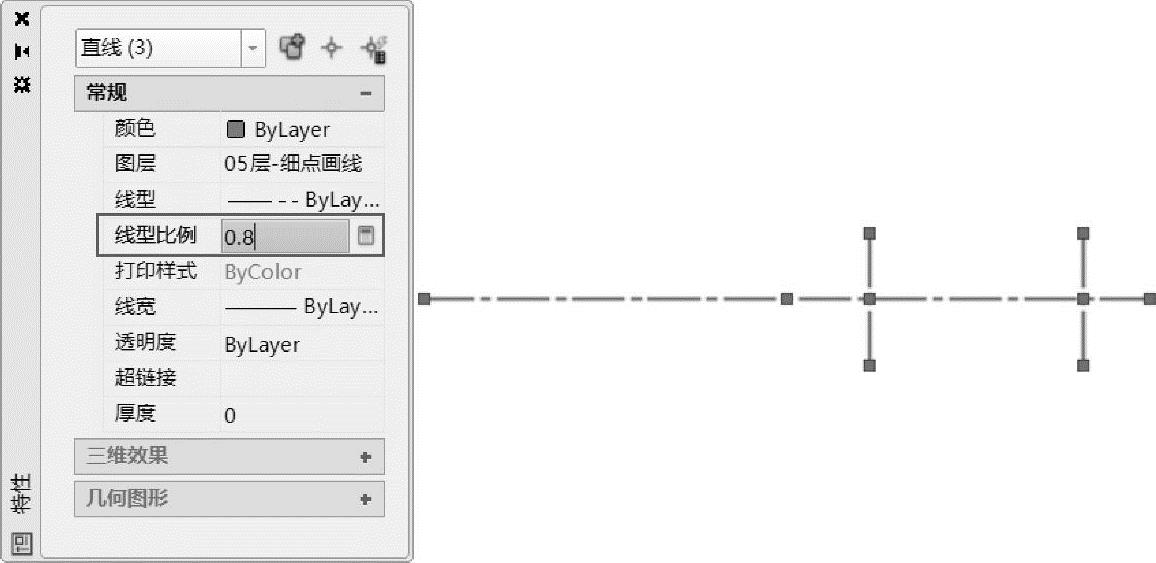

（5）选择所绘制的3条中心线，从“快速访问”工具栏中单击“特性”按钮，打开“特性”选项板。在“特性”选项板的“常规”选项区域，将“线型比例”设置为“0.8”，如图7-109所示。然后将“特性”选项板关闭，并按＜Esc＞键取消中心线的选择状态。

图7-109 设置中心线的线型比例

知识点拨：如果先使用“特性”选项板来将其中的一条中心线的“线型比例”设置为“0.8”，那么可以单击“特性匹配”按钮进行操作来使其他中心线的“线型比例”也匹配为“0.8”。

（6）将“01层-粗实线”层设置为当前活动图层。

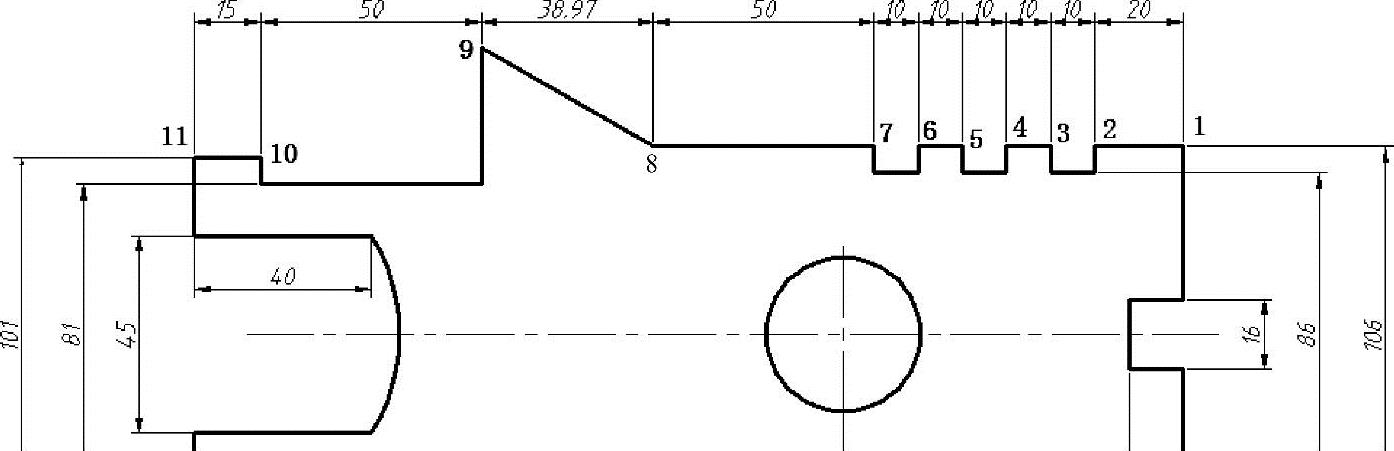

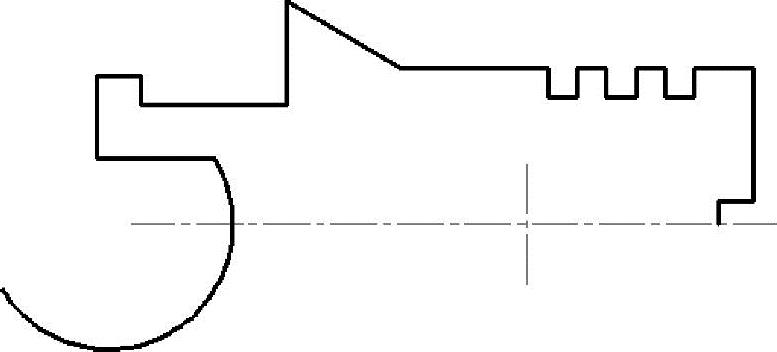

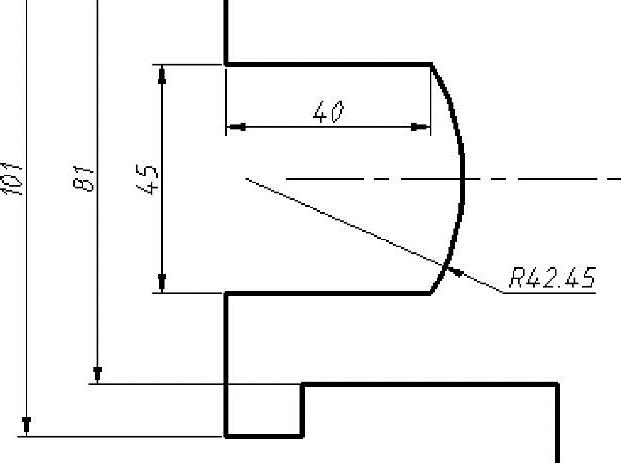

（7）单击“多段线”按钮，根据命令提示进行下列操作。

命令：_pline

指定起点：_int于 //选择右侧竖直中心线和水平中心线的交点

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@8＜90↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@12＜0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@45＜90↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@20＜180↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@10＜270↙
