箱体类零件一般起着支承、容纳、定位和密封等作用,因此,这类零件多数是中空的壳体,具有内腔和薄壁特征;此外还常具有轴孔、轴承孔、凸台和肋板等结构。为了方便其他配套零件的安装或箱体自身在机器上的安装,箱体类零件常设计有安装底板、法兰、安装孔和螺纹孔等结构;为了防止尘埃、污物进入箱体,通常需要给箱体设计密封结构,例如,安装密封毡圈、密封垫片的结构;多数箱体内安装有运动零、部件,为了润滑,箱体内常盛有润滑油,因此箱壁部分常设计有供安装箱盖、轴承盖、油标、油塞等零件的凸缘、凸台、凹坑、螺孔等结构。
箱体零件的结构形状一般都比较复杂,通常需要多个基本视图来进行表达。常采用剖视图表示箱体的内部结构。当外部结构形状简单而内部结构形状复杂,并且具有对称平面时,一般可对该平面的一侧进行半剖视处理;当外部结构形状复杂而内部结构形状简单时,可考虑采用局部剖视的方式,对于较简单一些的内部结构形状,可采用虚线来表示;当内外结构形状都比较复杂时,可采用局部剖视,或者增加视图分别来表达内、外部的结构形状,甚至可以采用局部视图、断面等方式来辅助表达。总之,要采用尽量少的、简单的视图来进行箱体的零件图设计。
本节所采用的箱体零件的三维模型如图7-98所示。下面介绍如何设计该箱体零件的零件图,在绘制过程中可以通过在状态栏中单击“显示/隐藏线宽”按钮来隐藏线宽。
(1)从主视图入手,用“LINE”“OFFSET”“TRIM”等命令画出主视图的重要轴线、端面辅助线等,这些线条构成了主视图的布局线,如图7-99所示。
(2)将主视图分成若干部分,然后以布局线作为制图基准线,使用“绘图”面板和“修改”面板中的相关工具按钮,画出各部分的细节特征,并根据投影关系调整各线条的线型,如图7-100所示。

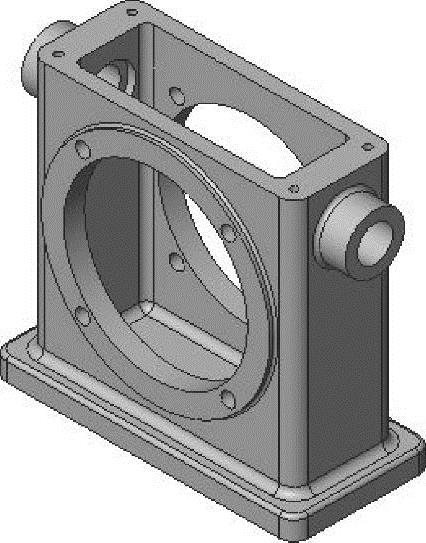

图7-98 箱体零件

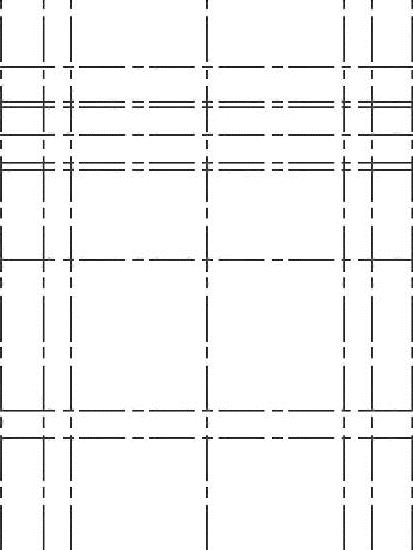

图7-99 绘制主视图的布局线

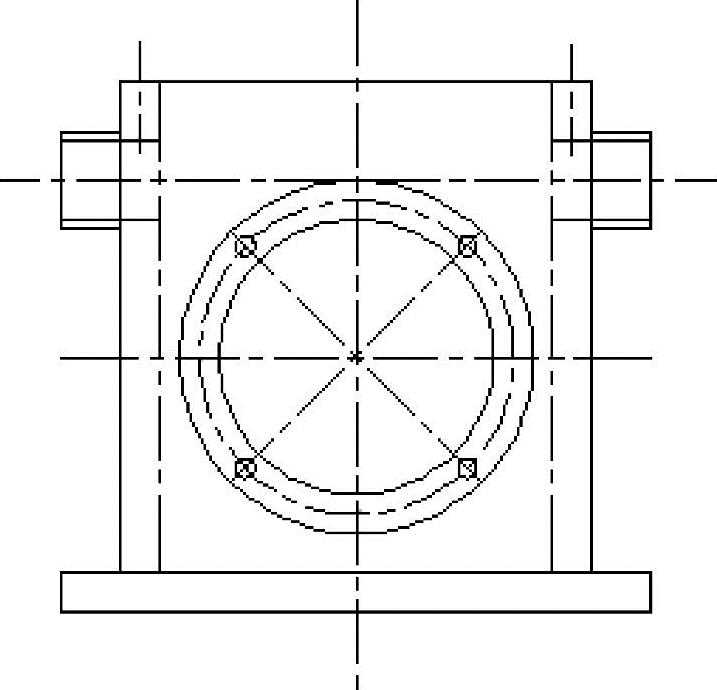

图7-100 初步画出主视图
(3)用“XLINE”(构造线)命令,从主视图画出各关键位置的水平投影构造线,然后再绘制左视图的重要端面线和定位中心线。绘制的这些线条构成了左视图的布局线,如图7-101所示。

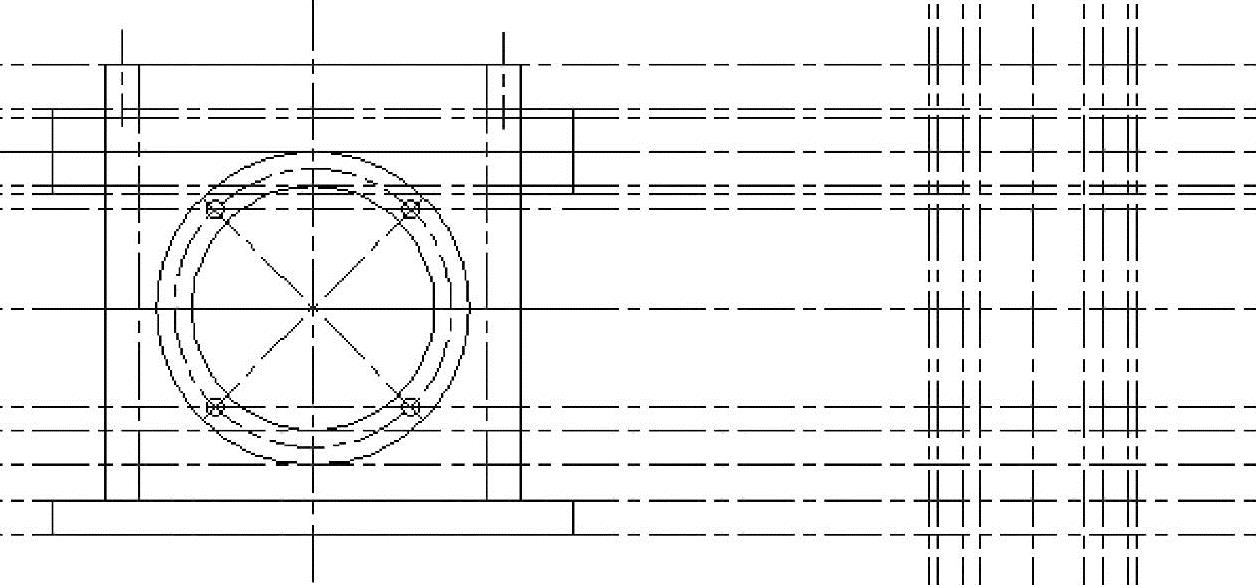

图7-101 绘制左视图的构造线

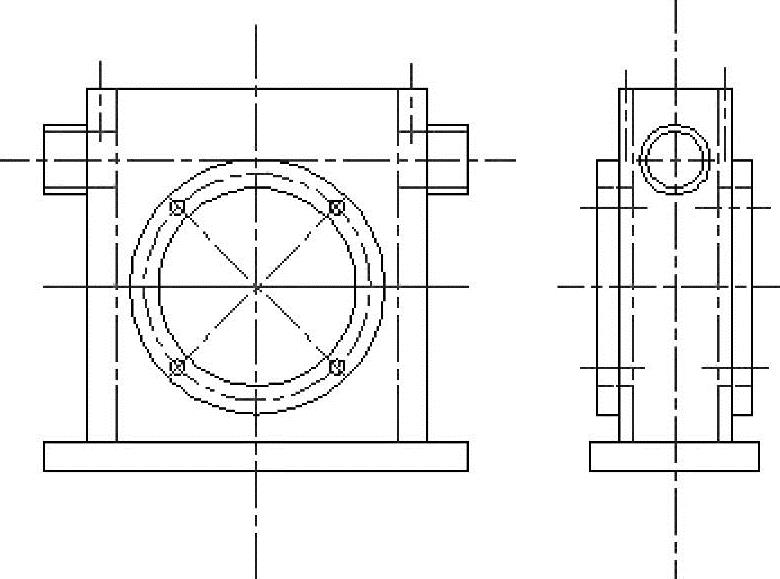

(4)将左视图分成若干部分,并以布局线作为绘图的基准线,再使用相关工具按钮画出各部分的细节特征,如图7-102所示。
(5)考虑主视图、左视图对俯视图的投影关系,绘制出俯视图所需的各条辅助线,参考效果如图7-103所示。(www.daowen.com)
图7-102 初步绘制左视图

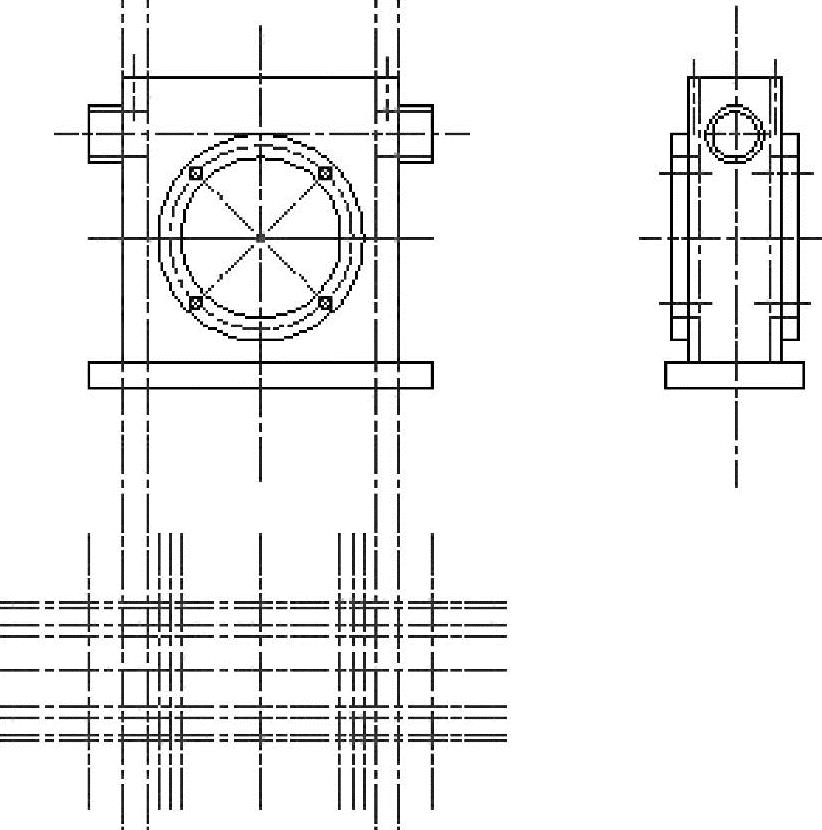

图7-103 绘制俯视图的辅助线
(6)将俯视图分成若干部分,然后根据投影关系逐步画出俯视图中的各部分的细节特征,并注意线型的调整和视图位置的调整,得到的效果如图7-104所示。

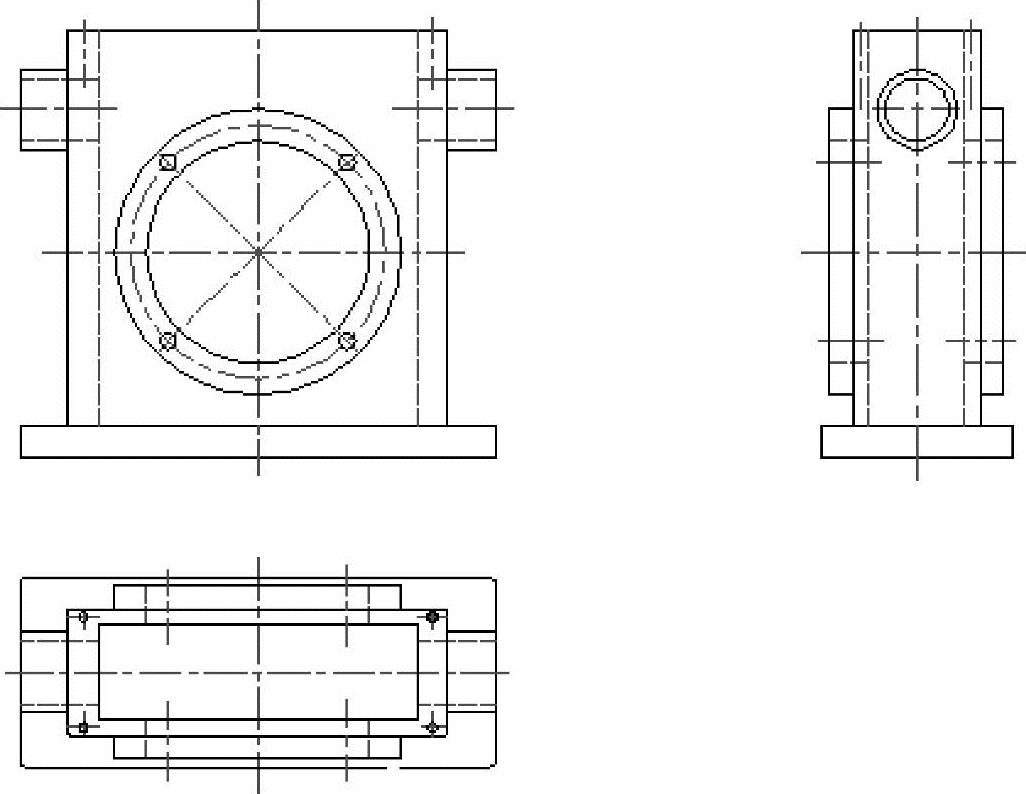

图7-104 初步完成的三视图
(7)步骤(6)完成的三个视图基本上能够将该箱体零件表达清楚了,但还不是最佳的表达方案。图中过多地使用了虚线。考虑到该箱体零件具有对称平面,可以在主视图、左视图中采用半剖视来表达其内部结构形状。操作方法很简单,就是分别将主视图、左视图中位于对称平面(投影为中心线)一侧的虚线全部改为粗实线,而将另一侧相关的虚线删除,然后修剪、去掉多余的线段,再画上剖面线,如图7-105所示。

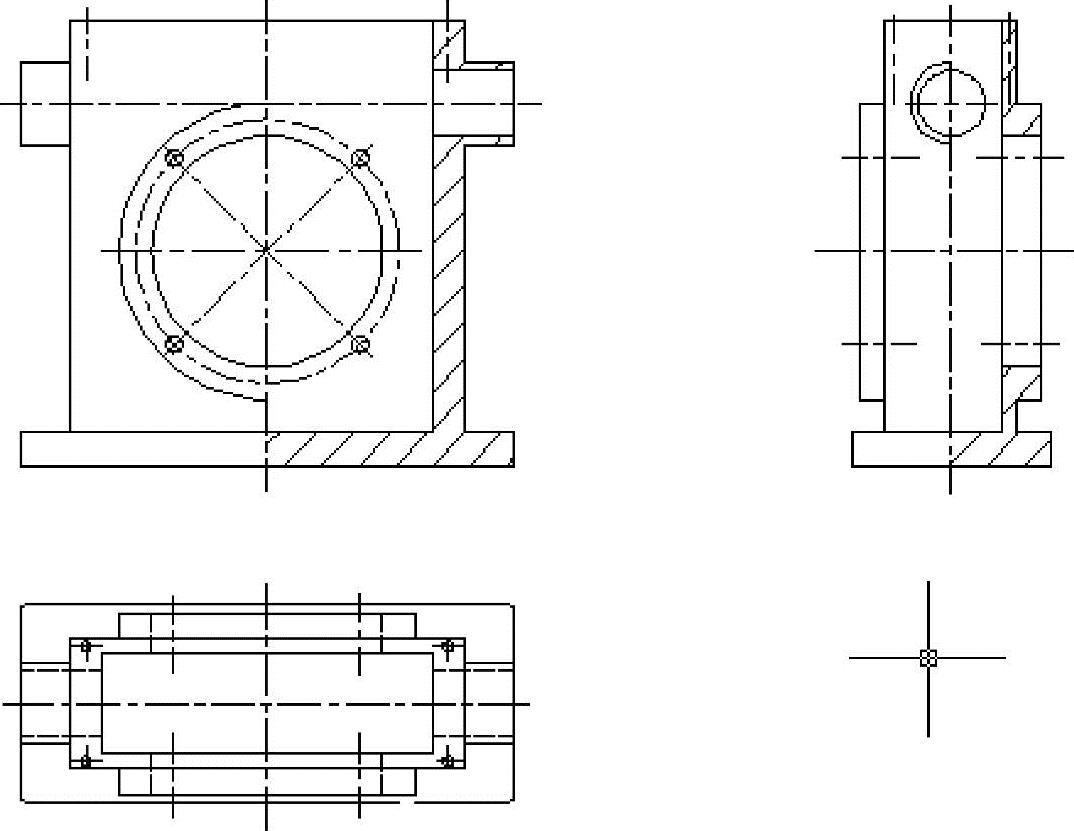

图7-105 采用半剖视
说明:由于箱体零件多为铸造件,一般需要考虑加工工艺所带来的圆角特征。可以在步骤(7)未画上剖面线之前,对相关的轮廓线进行圆角操作,并删除圆角后留下来的多余线段,然后再绘制剖面线。
(8)进行尺寸标注。箱体零件的定位尺寸比较多,在标注尺寸时一定要把这些定位尺寸标注得合理、易懂,如图7-106所示,图中添加了图框和标题栏,并通过在状态栏中单击“显示/隐藏线宽”按钮来显示线宽。

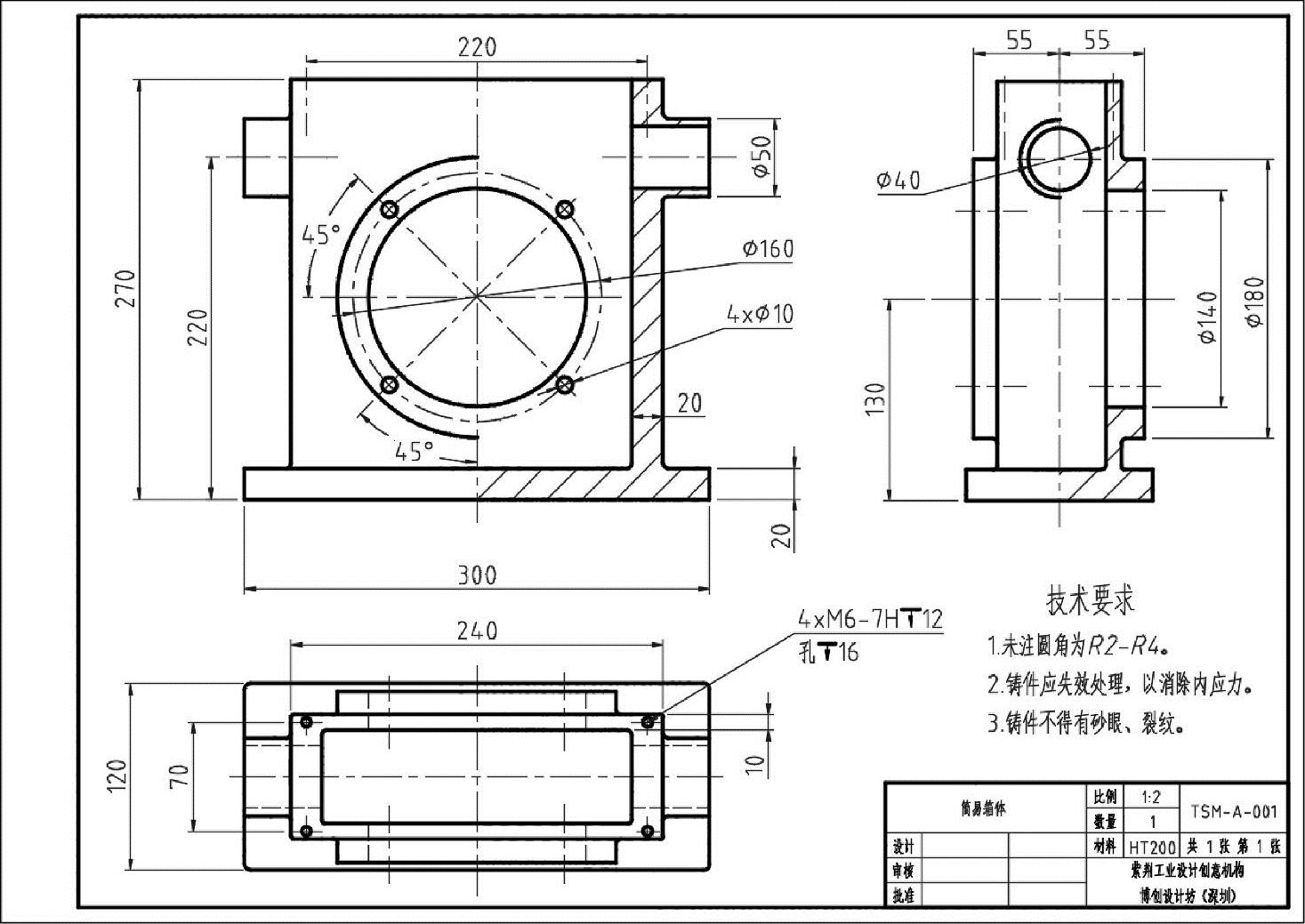

图7-106 标注尺寸
(9)其他省略。
