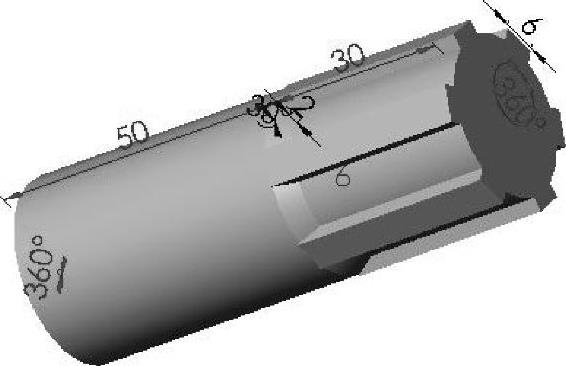

本节以最常用的外花键零件为例，说明花键零件的绘制方法，花键的实体模型如图7-83所示。

该花键的零件图按如下步骤进行绘制。

（1）选择的表达方案为以平行于花键轴线的投影面视图为主视图，以垂直于轴线的投影面视图作为左视图。

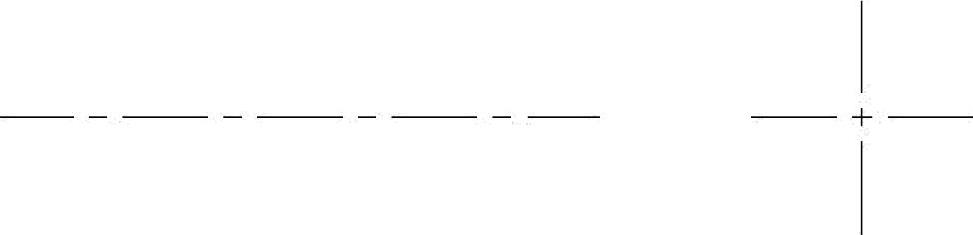

（2）绘制用作视图定位基准的中心线，如图7-84所示。

图7-83 花键的实体模型

图7-84 绘制定位中心线

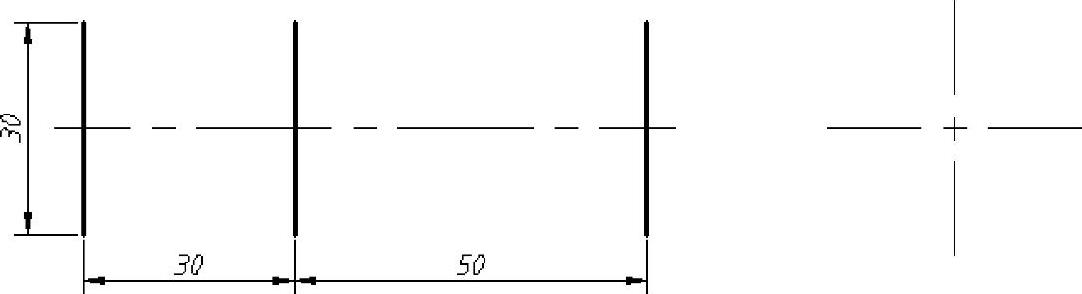

（3）在主视图中，用粗实线绘制最左侧的轮廓线（长为30mm），然后使用“OFFSET”命令分别绘制出花键工作长度处的终止端和零件的最右侧轮廓线，注意将终止端的轮廓线改为细实线，如图7-85所示。

图7-85 绘制主视图的垂直方向上的主要轮廓

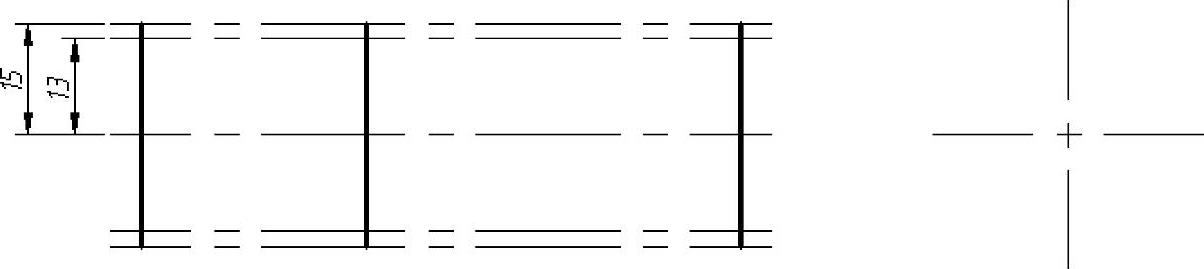

（4）在主视图中，通过“OFFSET”命令分别确定外花键的大径和小径，如图7-86所示。

图7-86 确定花键的大、小径

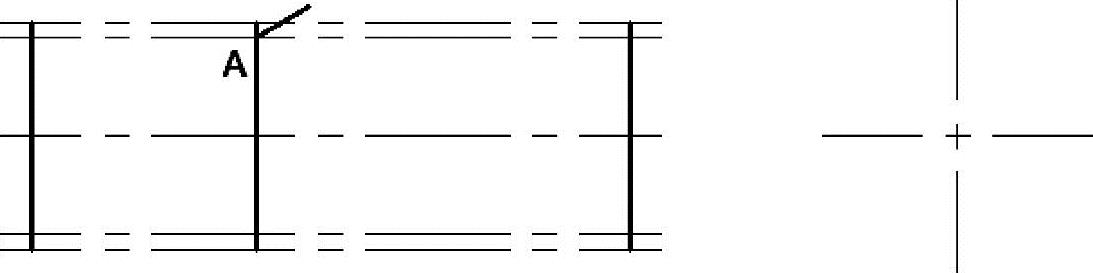

（5）在主视图中，绘制图7-87所示的与轴线成30°的斜线，绘制过程如下。

命令：_line

指定第一个点： //选择图7-87所示的A点

指定下一点或[放弃（U）]：@8＜30↙ //输入“@8＜30”，按＜Enter＞键确认

指定下一点或[放弃（U）]：↙ //按＜Enter＞键

图7-87 绘制一条斜线

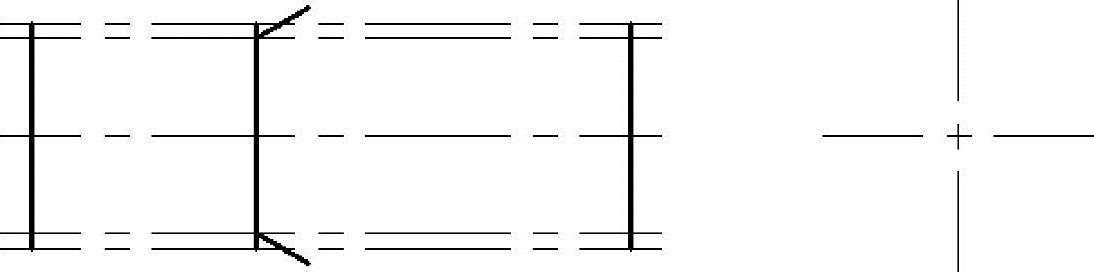

（6）在主视图中，以镜像的方法绘制另外一条斜线，如图7-88所示。

图7-88 镜像斜线

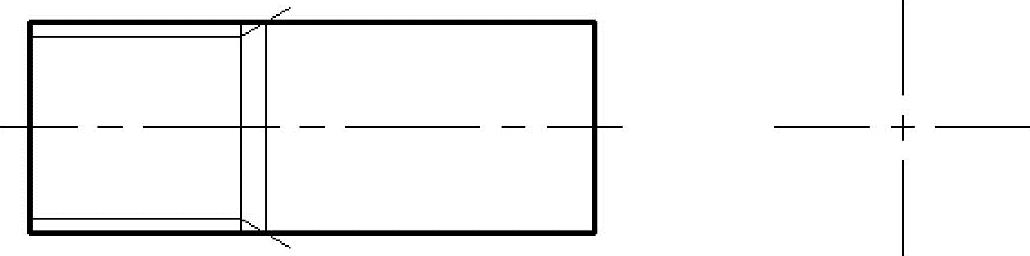

（7）在主视图中，根据绘制的辅助线，使用“直线”工具/命令来绘制相关轮廓线，并将不需要的辅助线删除，注意设置或更改相关线的线型，比如花键小径用细实线，大径用粗实线，花键尾部末端用细实线。如图7-89所示。

图7-89 绘制相关线(www.daowen.com)

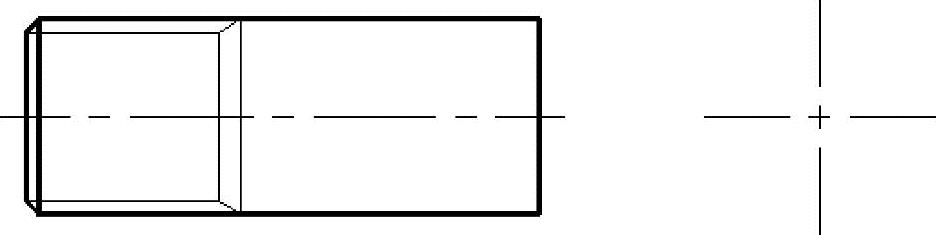

（8）在主视图创建规格为C2的倒角，补齐线段，并通过修剪工具将多余的线段修剪掉，结果如图7-90所示。

图7-90 绘制完主视图

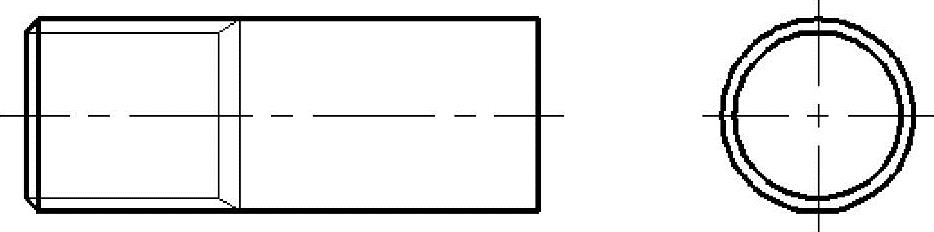

（9）在左视图中，用粗直线分别绘制直径为30mm和26mm的同心圆，如图7-91所示。

图7-91 在左视图中绘制两个圆

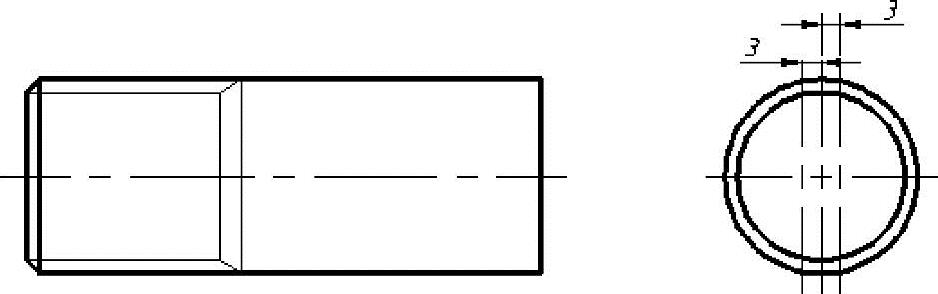

（10）使用“OFFSET”命令绘制键齿的两条辅助线，如图7-92所示。

图7-92 绘制两条辅助线

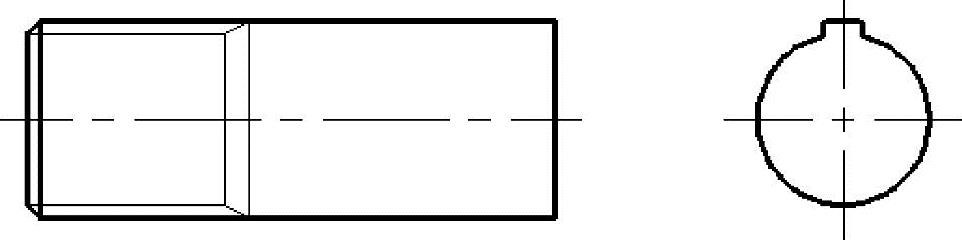

（11）连接线段，删除辅助线，并通过“TRIM”命令修剪出第一个键齿，如图7-93所示。

图7-93 绘制出第一个键齿

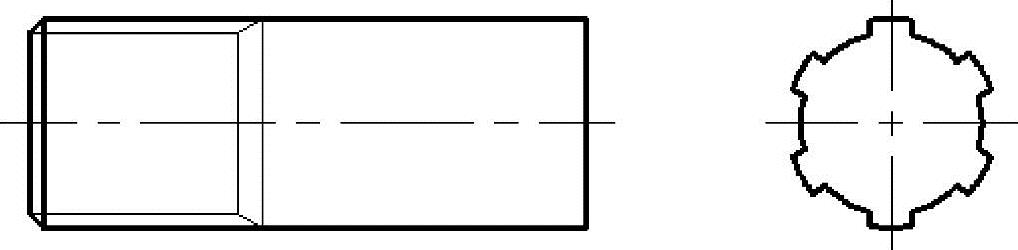

（12）利用环形阵列（）的方式来阵列出其他5个键齿，删除多余的线段，如图7-94所示。

图7-94 绘制其他键齿

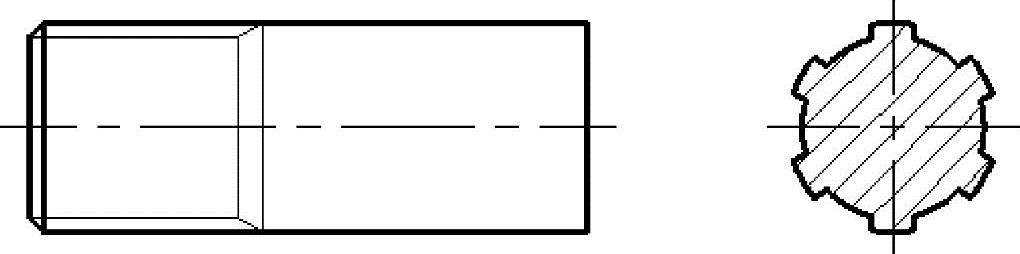

（13）在左视图中添加剖面线，如图7-95所示。

图7-95 添加剖面线

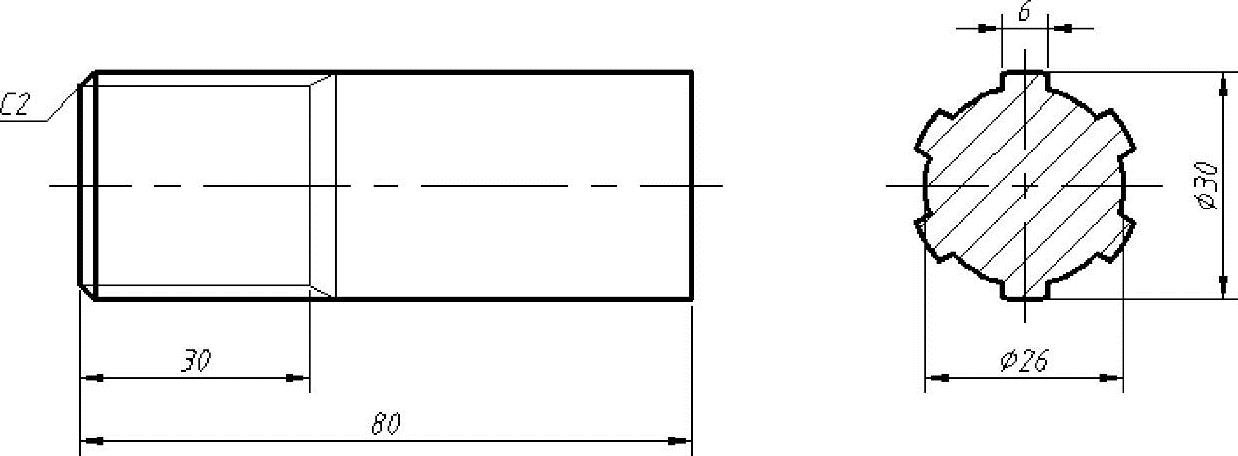

（14）标注尺寸，如图7-96所示。

图7-96 标注尺寸

（15）其他省略。

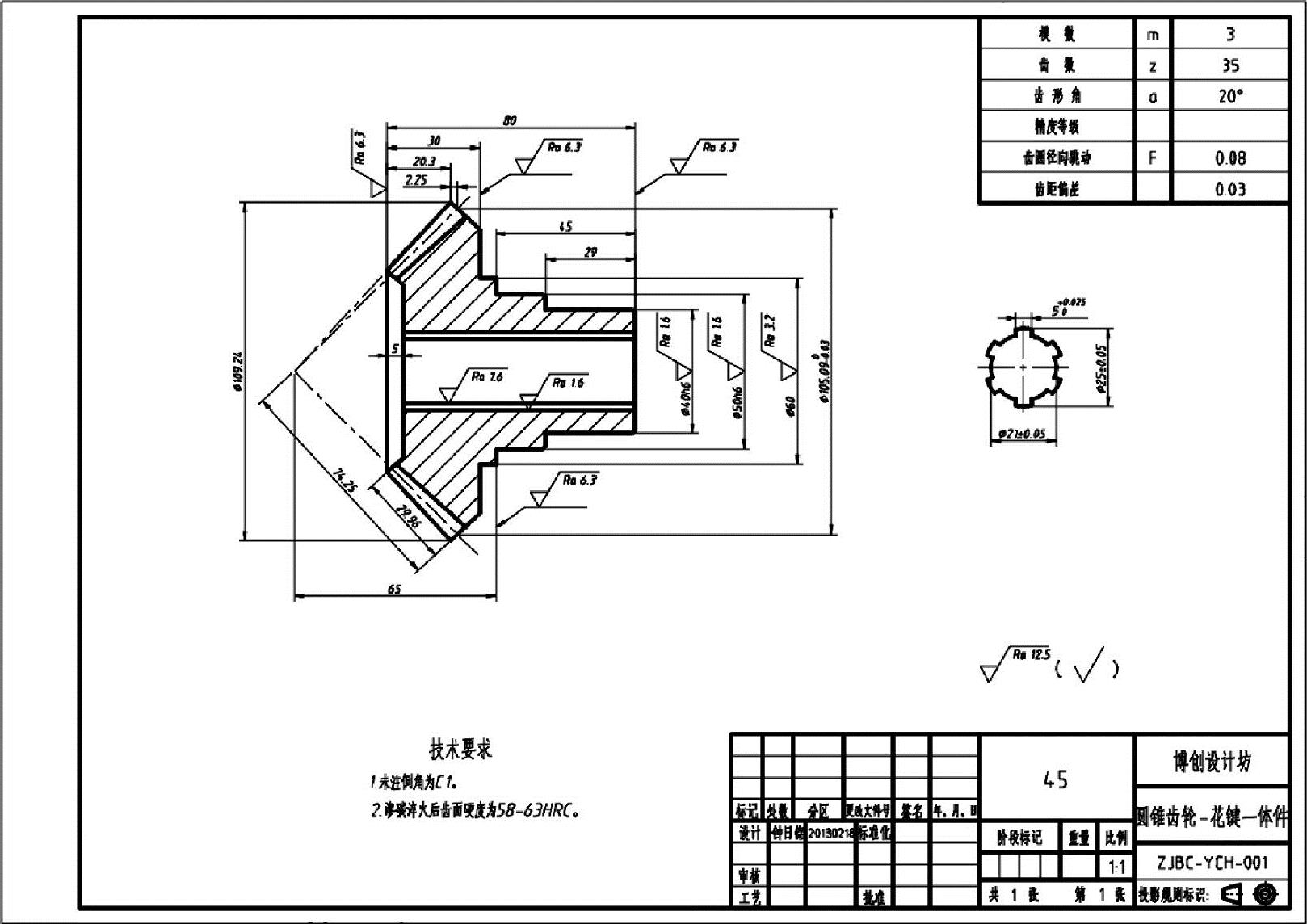

以上是简单花键零件的绘制实例，在实际应用中设计的具有花键结构的零件将会更复杂，但基本的绘制方法还是相同的。图7-97是某公司设计的一张花键零件图，读者可以尝试着画一画。

图7-97 花键零件图
