下面主要介绍矩形花键的画法及其尺寸标注的方式。

1.外花键

在平行于外花键轴线的投影面视图中，大径D用粗实线绘制，小径d用细实线绘制，工作长度L的终止端和尾部轮廓均用细实线绘制，并与轴线垂直；尾部末端画成与轴线成30°的斜线，必要时可按实际情况画出，该斜线采用细实线，如图7-76所示。

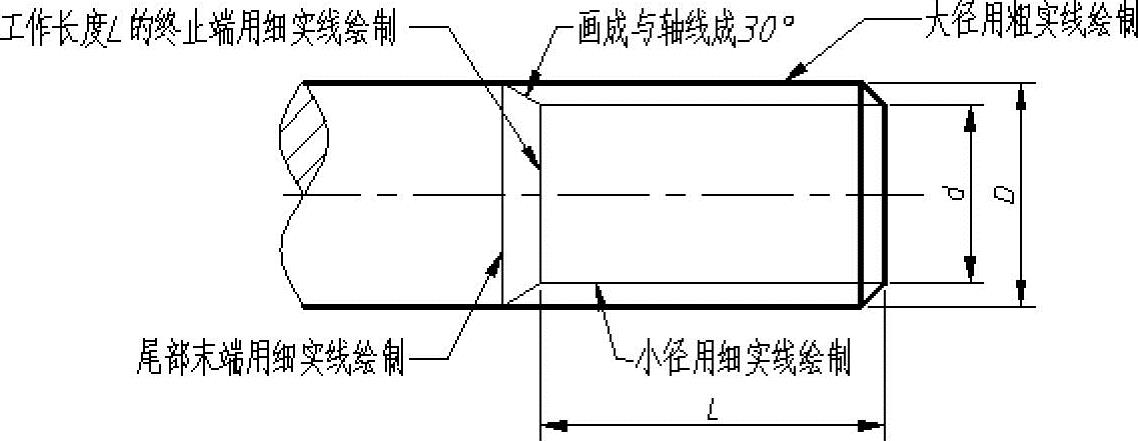

图7-76 外花键的画法1

在垂直于花键轴线的投影面的视图中，花键的小径应该为细实线，大径为粗实线，倒角圆按规定可不进行绘制，如图7-77所示。

图7-77 外花键的画法2

可以采用断面图来表示外花键的性状。在断面图中可以画出全部齿形，也可以画出一部分齿形（外花键未画齿处大径用粗实线圆表示，未画齿处小径用细实线圆表示），当只画出部分齿形时需要注明键数（齿数），如图7-78所示。

在绘制外花键件时，还有另外一种情况需要注意，就是当花键轴内部具有某种结构时，通常需要在平行于花键轴线的投影面视图中采用局部剖视图来表达，键齿按不剖绘制，并且在局部剖视图中，花键的小径（内径）用粗实线表示，如图7-79所示。

(www.daowen.com)

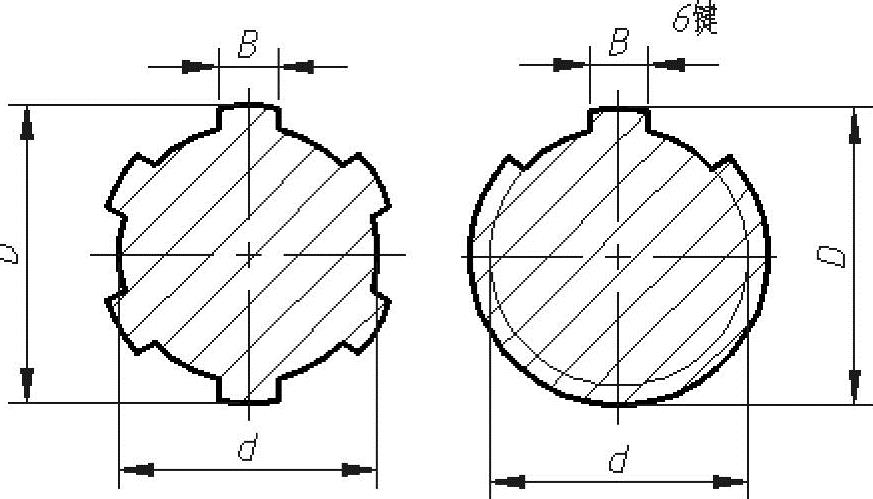

图7-78 外花键的断面画法

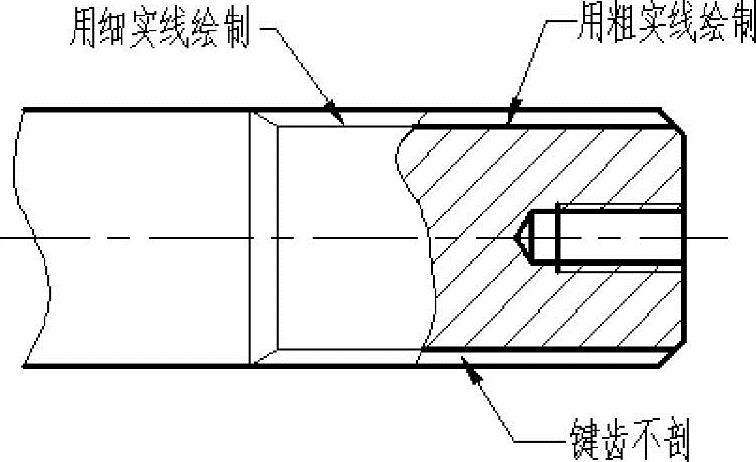

图7-79 花键件的局部剖视

2.内花键

在平行于花键轴线的投影面的剖视图中，内花键大径和小径均用粗实线绘制，并且键齿按不剖绘制，如图7-80所示。在垂直于花键轴线的投影面的视图中，可以画出内花键的全部齿形，也可以只画出一部分齿形并注明键数（齿数），如图7-81所示。画出部分齿形时，未画齿处大径用细实线圆表示，小径用粗实线圆表示。

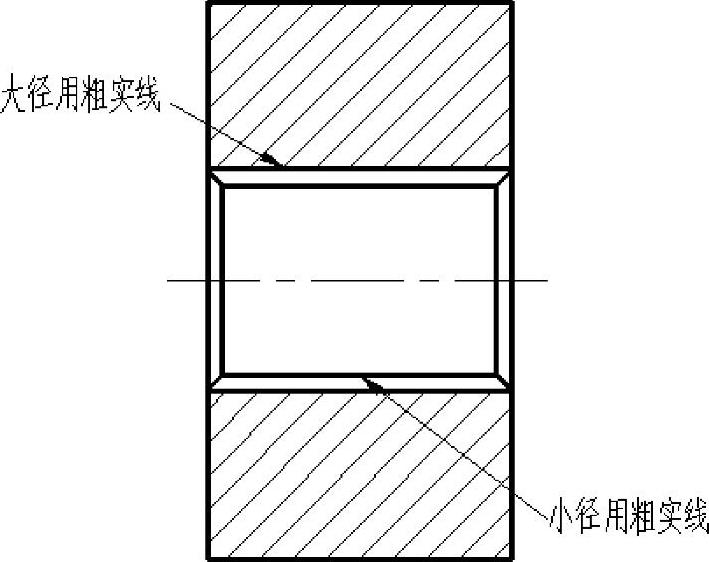

图7-80 内花键的剖视画法

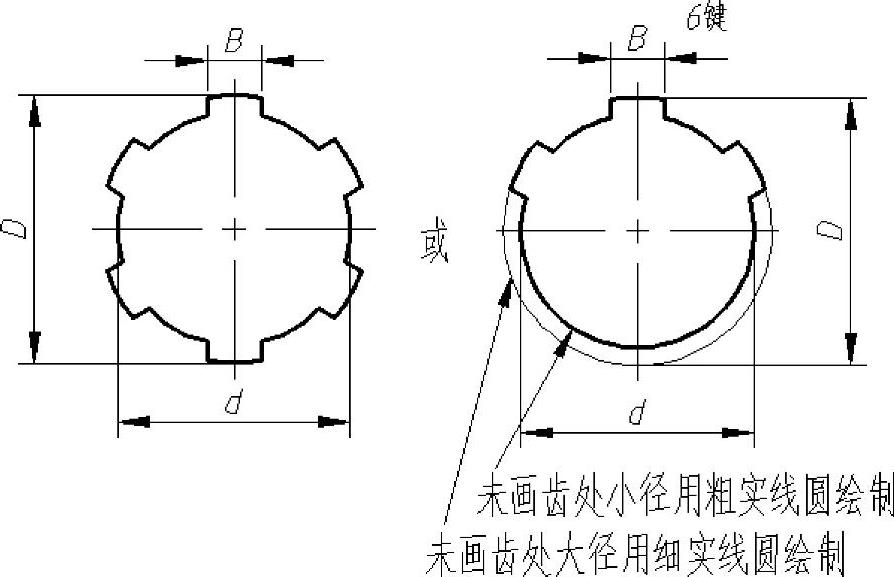

图7-81 内花键的画法
