现在介绍圆柱弹簧的绘制实例。在该实例中，弹簧的规格和技术参数为：有效圈数n为6，支承圈数n₀为2.5，弹簧线径d为6mm，外径D₂为42mm，节距t为12mm，右旋。

该弹簧平面工程图的绘制步骤如下（新建dwg格式的图形文件时，可选用本书提供的配套图形样板文件“/博创制图样板/ZJ-A4竖向-留装订边.dwt”）。

（1）由弹簧的参数，算出弹簧的中径和自由长度。

弹簧中径D=外径D₂-弹簧线径d=42mm-6mm=36mm。

弹簧的自由长度H₀=nt+2.5d=6×12+（2.5-0.5）×6=72+12=84（mm）

（2）根据弹簧的自由长度H₀=84mm、弹簧的中径D=36mm，在绘图区域绘制图7-66a所示的图形，注意各段图形的线型，图形的主要尺寸如图7-66b所示。

（3）主要根据弹簧的线径d，绘制支承圈部分弹簧钢丝的截面（断面），如图7-67a所示。为了便于说明，图7-67b给出了支承圈部分弹簧钢丝的相关尺寸关系。

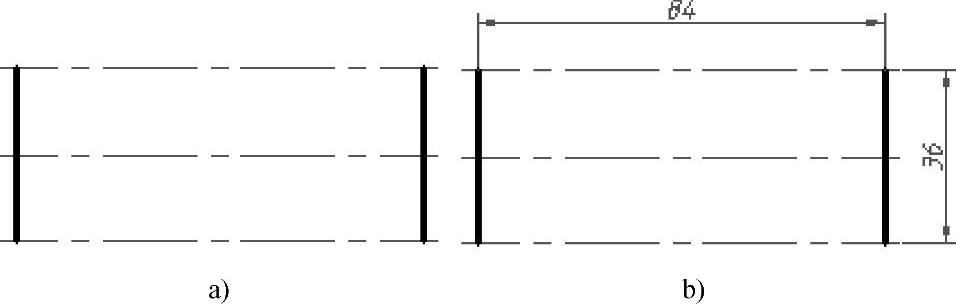

图7-66 绘制弹簧框架

a）绘制图形 b）图形的参考尺寸

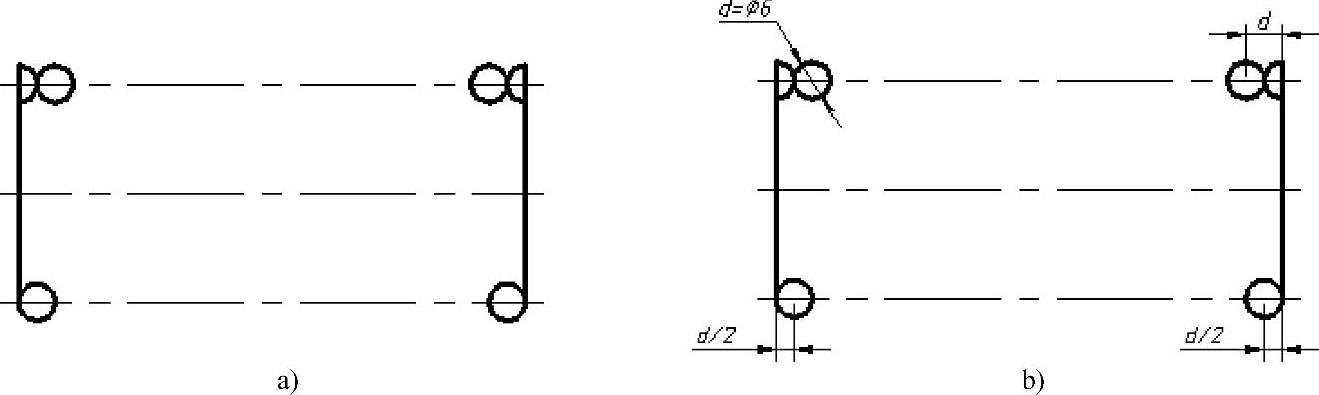

图7-67 绘制支承圈部分

a）绘制支承圈部分 b）支承圈部分的尺寸关系

（4）根据节矩t，绘制有效圈部分弹簧钢丝的截面（断面），如图7-68a所示。为了便于说明，图7-68b给出了有效圈部分的尺寸关系，注意圆5和圆6的绘制技巧：从圆1、圆2之间的中点作垂线与另一侧中心线相交，再从圆3、圆4之间的中点作垂线与另一侧中心线相交，然后以相应交点分别绘制圆5和圆6。

（5）按右旋方向作出相应圆的公切线，如图7-69所示。在画公切线的时候，注意巧妙使用临时捕捉替代的“切点”功能，即按＜Shift＞键的同时单击鼠标右键，接着从弹出的快捷菜单中选择“切点”命令，如图7-70所示。如果调用了“对象捕捉”工具栏，那么可以使用该工具栏中的“相切”工具按钮。以下是绘制其中两个圆的一条公切线的操作说明。

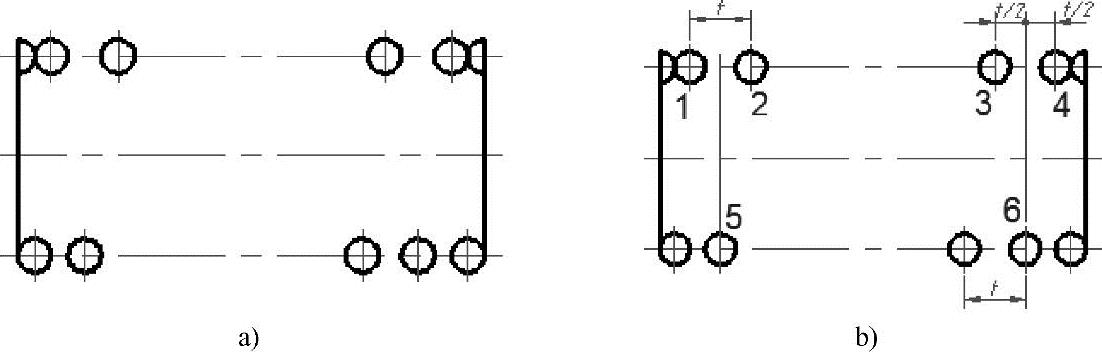

图7-68 绘制部分有效圈

a）绘制部分的有效圈 b）有效圈部分的尺寸关系

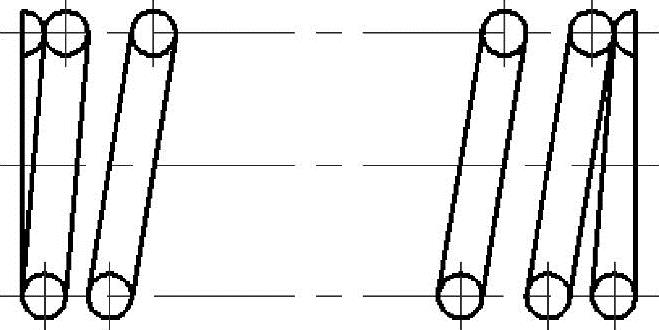

图7-69绘制公切线

(www.daowen.com)

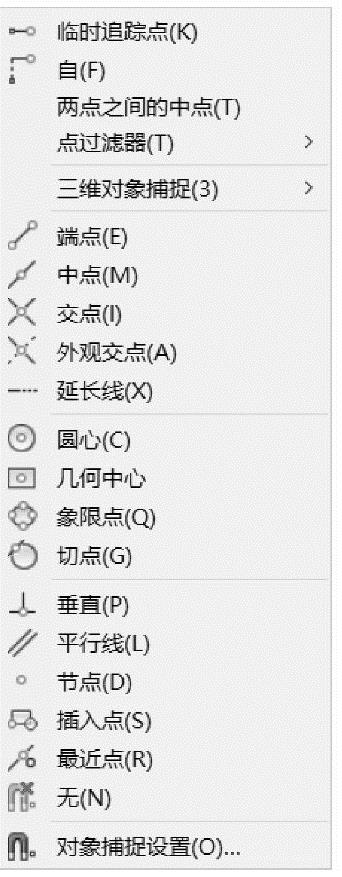

图7-70使用捕捉替代的 快捷菜单

命令：_line //单击“直线”按钮

指定第一个点：_tan到 //将鼠标置于绘图区域中，按＜Shift＞键的同时单击鼠标右键，接着从弹出的快捷菜单中选择“切点”命令，然后在图形窗口中选择所需一个圆，注意选择圆的大致切点位置

指定下一点或[放弃（U）]：_tan到 //按＜Shift＞键的同时单击鼠标右键，接着从弹出的快捷菜单中选择“切点”命令，然后在图形窗口中选择所需的一个圆

指定下一点或[放弃（U）]：↙

（6）绘制剖面线，并修改弹簧的起始端的细节，如图7-71所示。

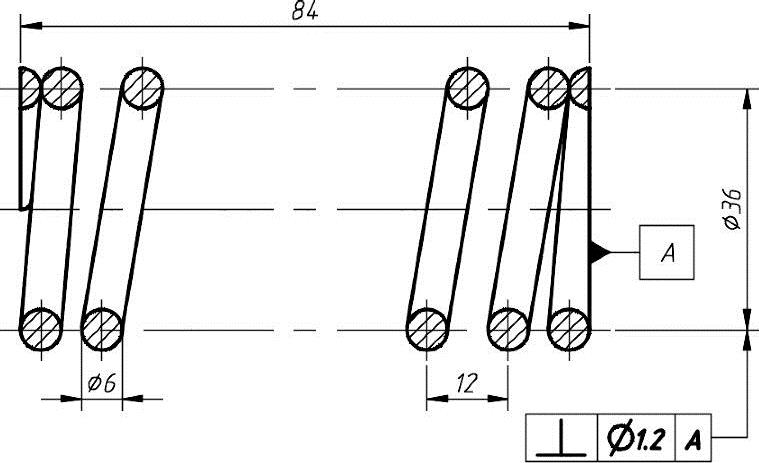

（7）标注主要尺寸，以及注写基准和标注形位公差，如图7-72所示。

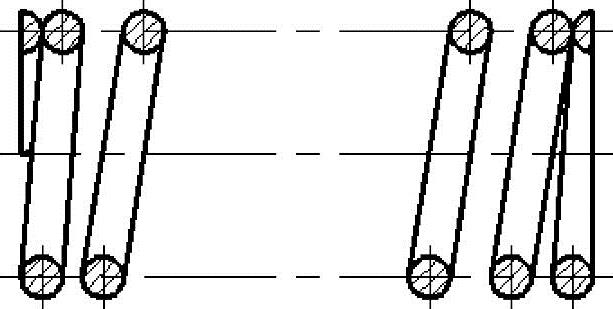

图7-71 绘制剖面线、修改细节

图7-72 标注主要尺寸

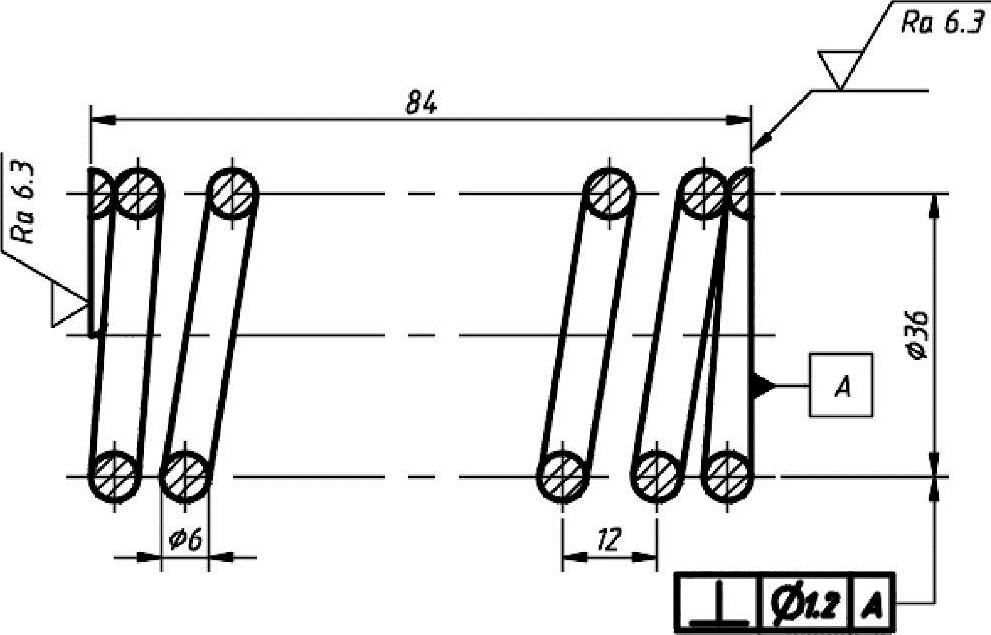

（8）注写表面结构要求，效果如图7-73所示。

图7-73 注写表面结构要求

（9）插入图框，填写标题栏，加注技术要求等，完成的零件图如图7-74所示。

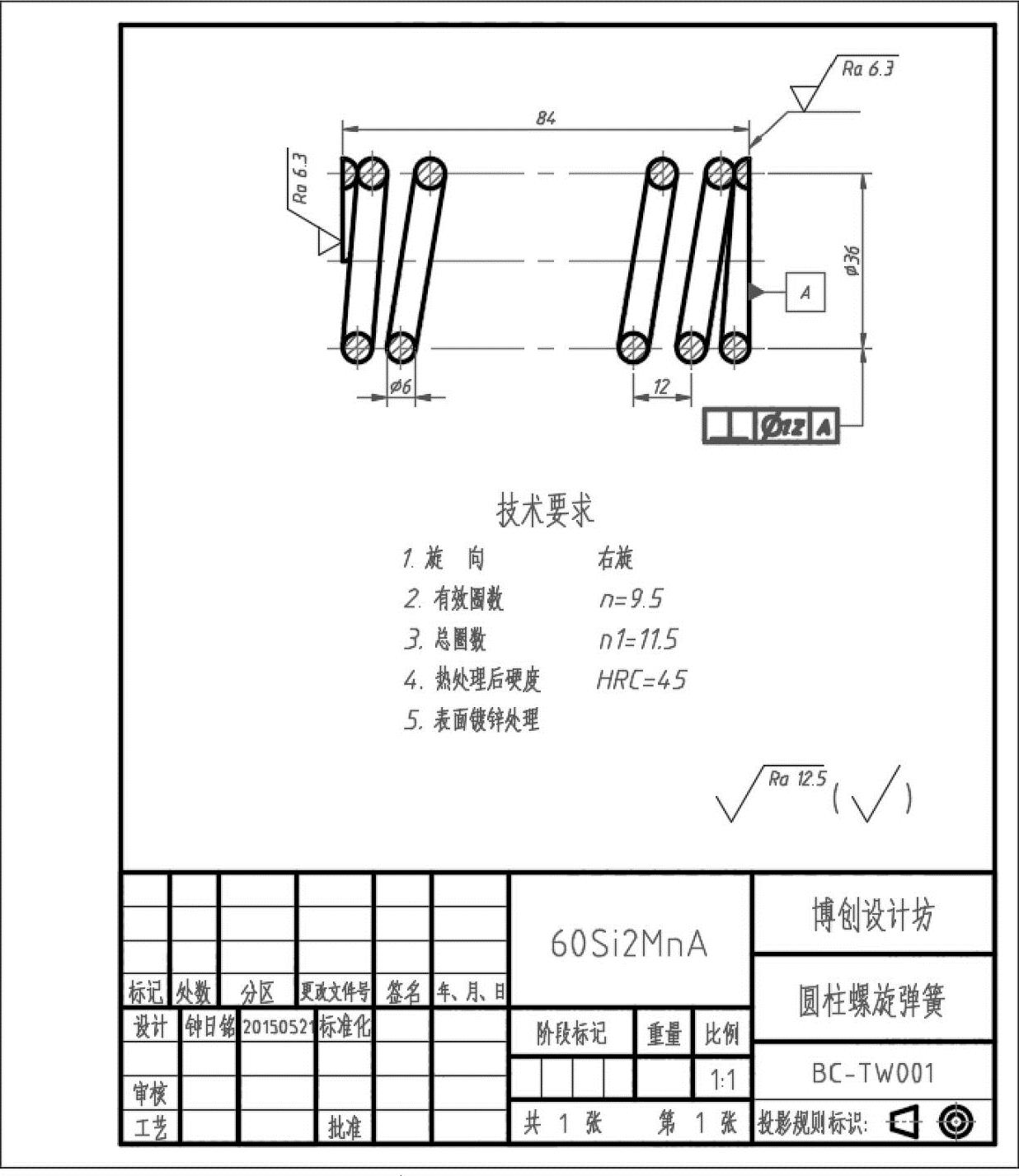

图7-74 弹簧零件图1

图7-74是使用全剖视的方式绘制的弹簧视图，而图7-75（螺旋压缩弹簧工作图图例示例）展示的是不使用全剖视方式绘制的压缩弹簧视图，读者应该掌握这两种不同的绘制方式。该示例压缩弹簧的端部形式为YI型，两端面并紧，每端磨平。

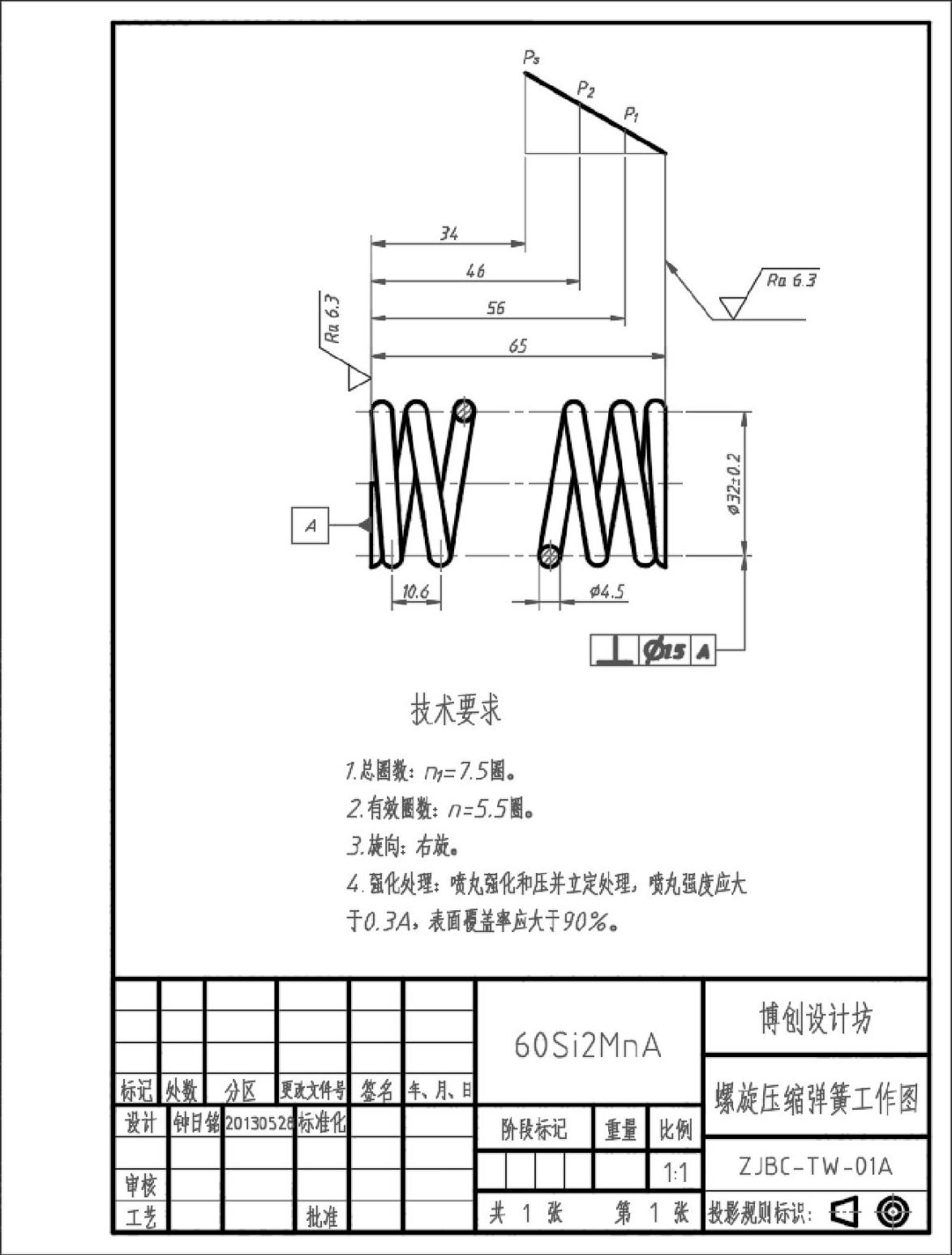

图7-75 螺旋压缩弹簧工作图图例示例
