在滚道等传动机构中经常要用到带传动，所以带传动的设计也就成了机械工作者的必学内容。在带传动机构中，主要机构是带轮，本节以图7-45所示的实体模型为例，介绍带轮的零件图绘制方法。

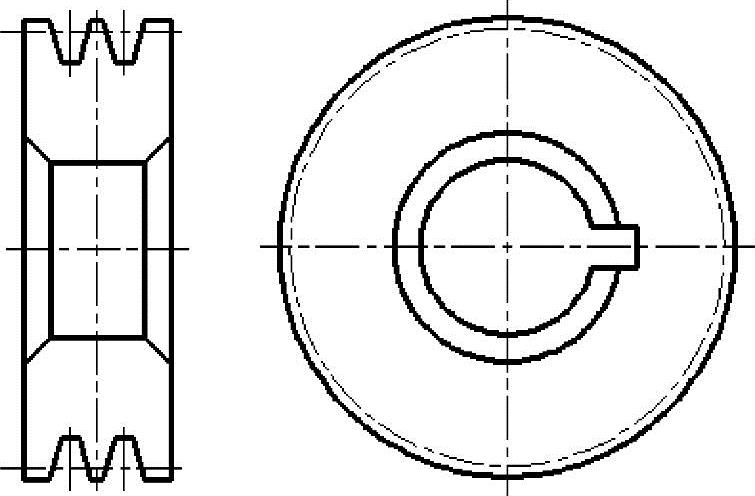

由于带轮具有回转体的基本特征，因此可以采用两个视图来表示它的结构，主视图选择平行于带轮轴线的投影面，左视图选择垂直于带轮轴线的投影面。主视图可采取剖视图的方法来表示带轮的结构，如图7-46所示。

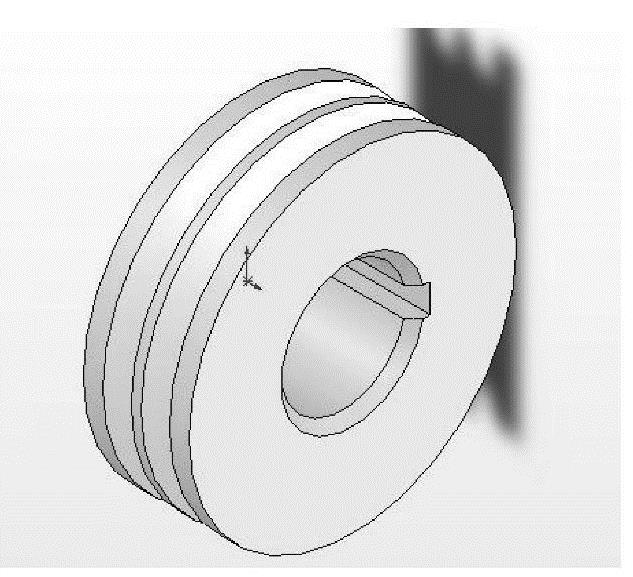

图7-45 带轮

图7-46所示的带轮零件图的绘制步骤如下。

（1）绘制主要中心线，确定两个视图的大概位置，如图7-47所示。

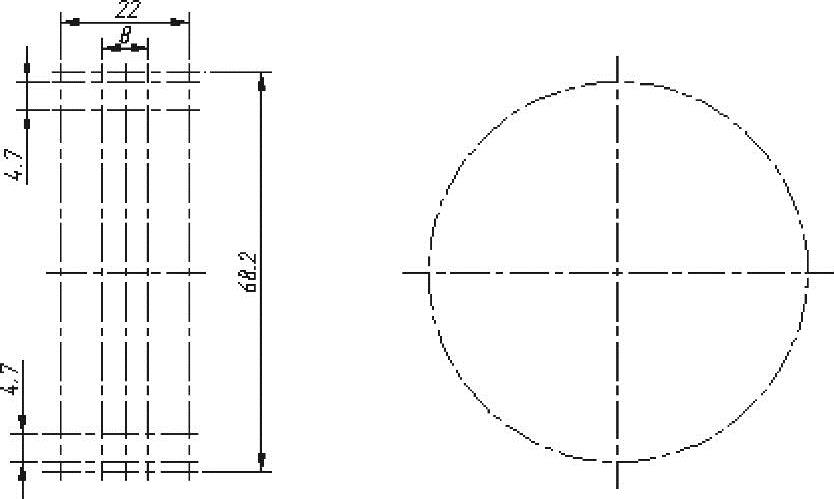

（2）利用“OFFSET”（偏移）工具/命令，绘制主视图的主要辅助线，如图7-48所示。

（3）在主视图中绘制第一个V形槽截面。首先，选择一个V形槽（轮槽）截面的辅助线，如图7-49a所示；接着利用“OFFSET”（偏移）工具/命令，分别在该辅助线的两侧创建偏距为3.1mm的辅助线，如图7-49b所示。

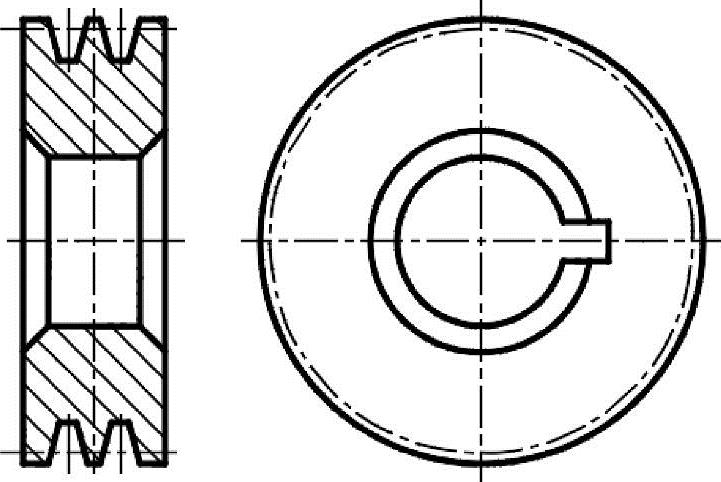

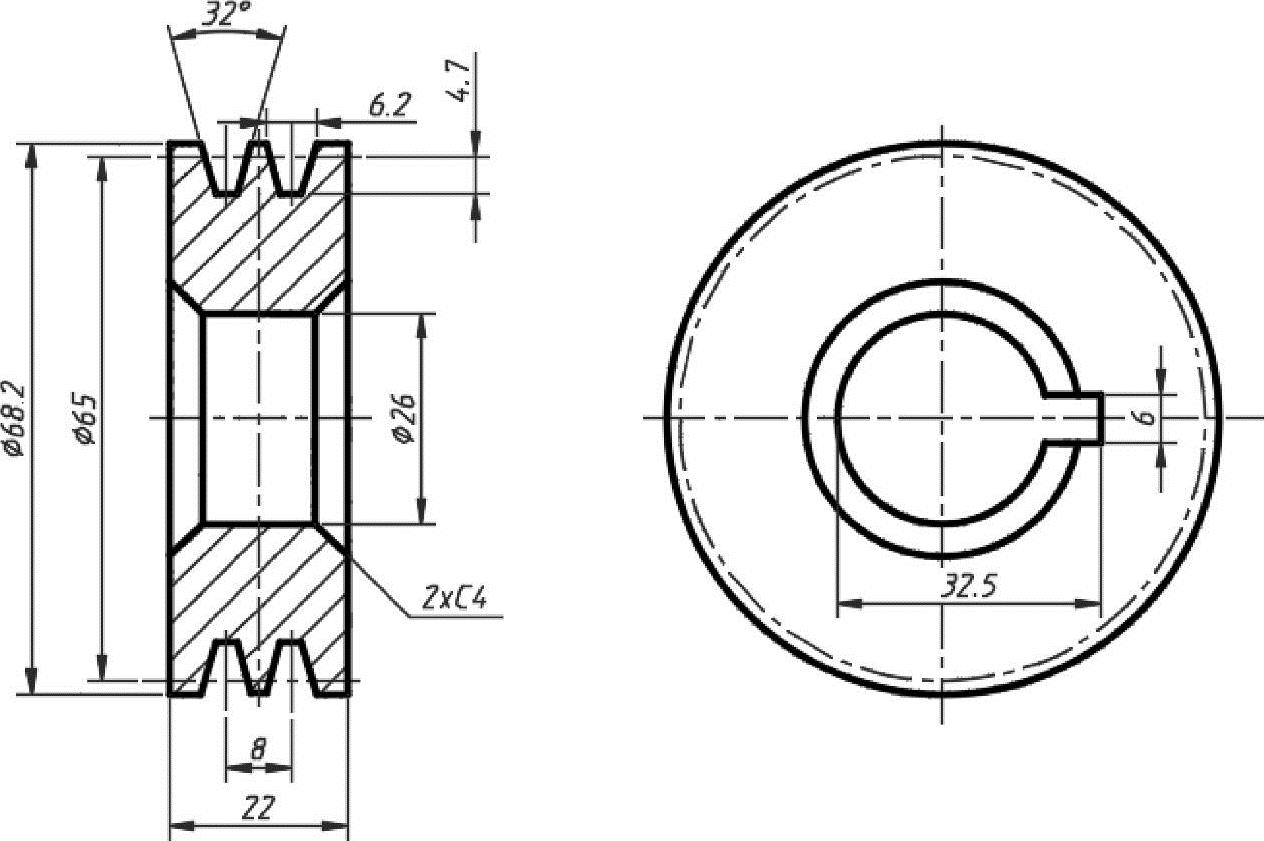

图7-46 带轮图形

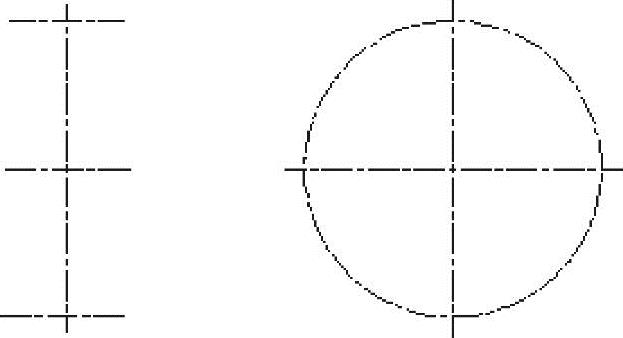

图7-47 绘制主要中心线

图7-48 绘制主视图（左边）的主要辅助线

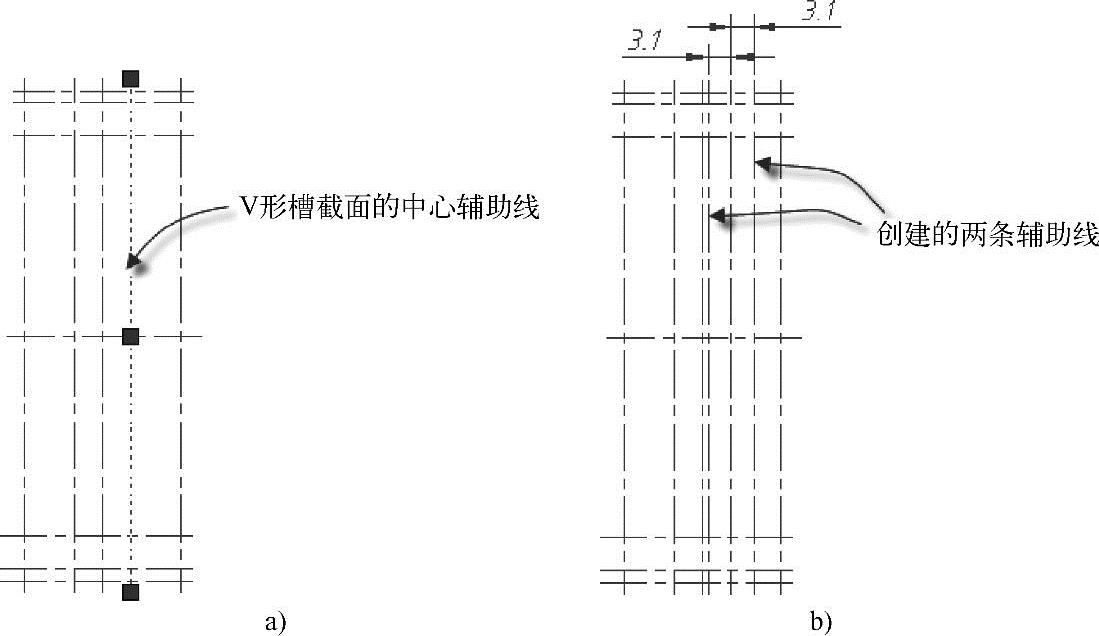

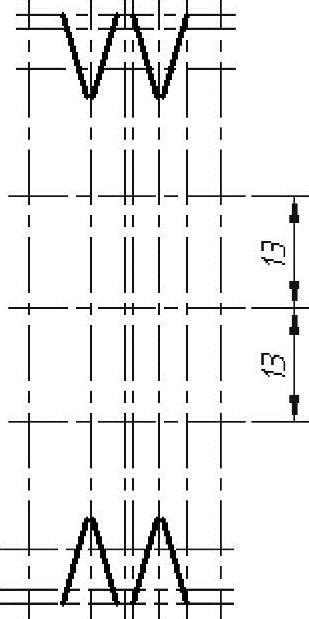

图7-49 创建两辅助线

a）选择辅助线 b）偏移结果

接着，选择“01层-粗实线”层，执行直线绘制操作，绘制轮槽截面的一条斜线，过程如下。

命令：LINE↙

指定第一点： //选择图7-50所示的A点

指定下一点或[放弃（U）]：@10＜-106↙ //输入“@10＜-106”，按＜Enter＞键

指定下一点或[放弃（U）]：↙ //按＜Enter＞键

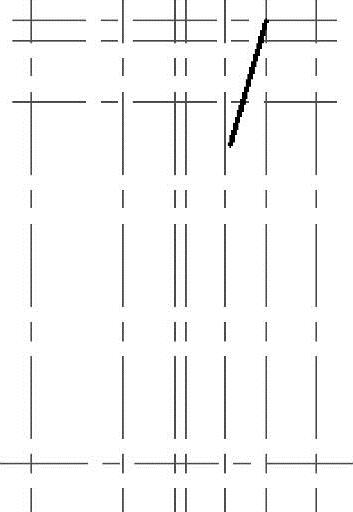

绘制的斜线如图7-51所示。

利用“镜像”工具/命令，绘制对称的另一条斜线，如图7-52所示。

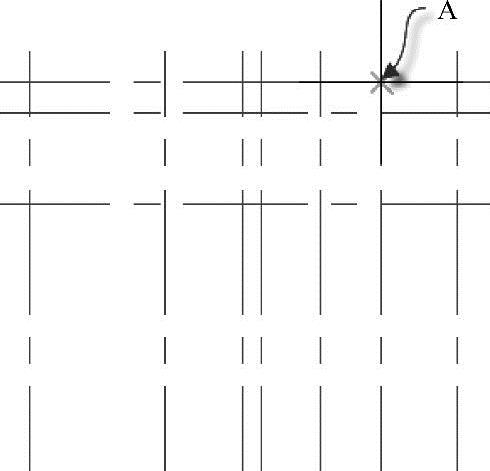

图7-50 选择A点

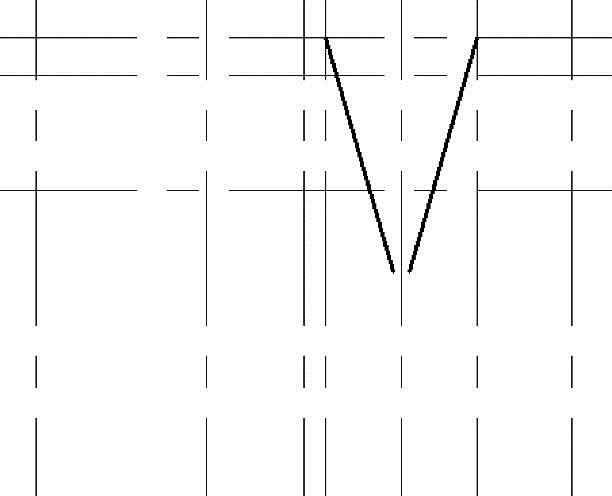

图7-51 绘制斜线

图7-52 绘制另一条斜线

（4）使用“镜像”工具/命令，绘制其他轮槽的截面轮廓线，如图7-53所示。

（5）利用“OFFSET”（偏移）工具/命令，在主视图中绘制中心孔截面轮廓线的两条辅助线，如图7-54所示。(www.daowen.com)

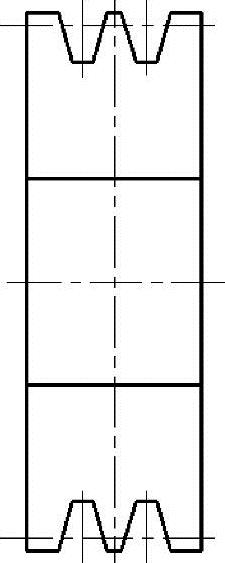

（6）在“01层-粗实线”图层中，使用“直线”工具/命令，有序地连接相关交点，从而绘制出主视图的轮廓，如图7-55所示。

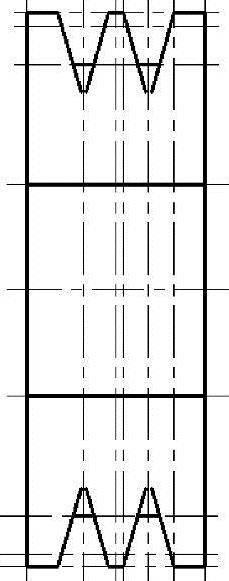

图7-53 绘制其他轮槽斜轮廓线

图7-54 绘制两条辅助线

图7-55 绘制出主视图的轮廓

（7）删除不需要的辅助线，利用“TRIM”命令对主视图进行修剪，并打断相应的中心线，完成效果如图7-56所示。

（8）在主视图中进行倒角操作，如图7-57所示（即创建不修剪的4处倒角）。接着补全倒角的轮廓线，删除多余的线段，如图7-58所示。

（9）利用“XLINE”（构造线）命令和“OFFSET”（偏移）命令绘制左视图的辅助线，如图7-59所示。

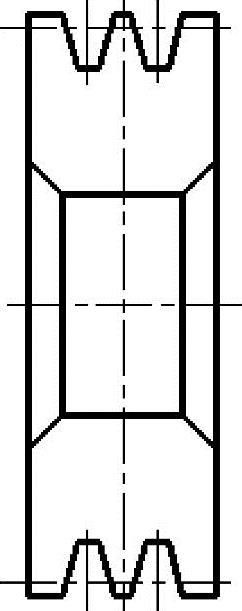

图7-56 编辑后的效果

图7-57 倒角

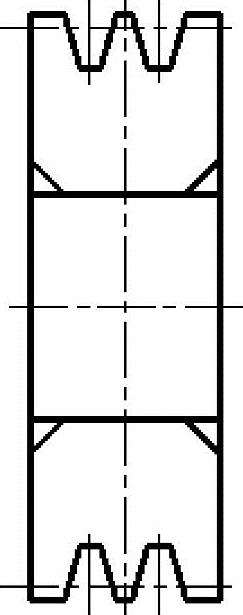

图7-58 编辑

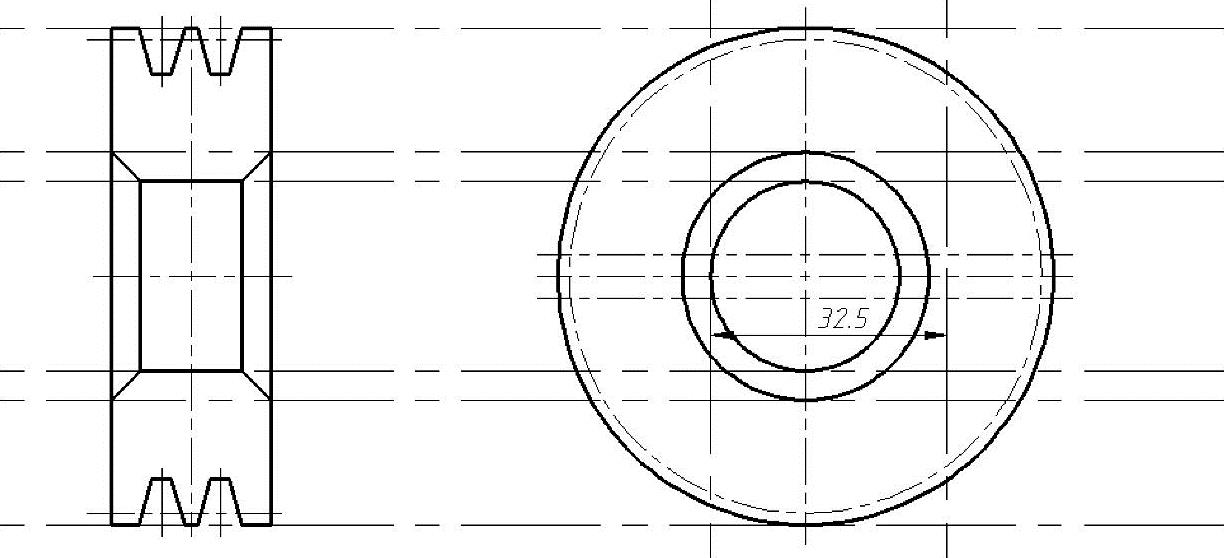

图7-59 绘制辅助线

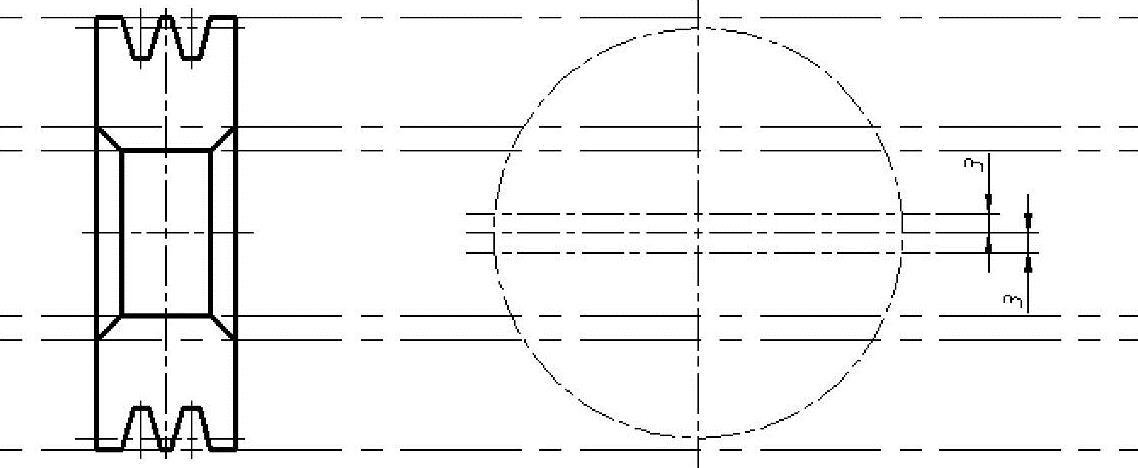

（10）根据辅助线对左视图进行主要轮廓线的绘制，并使用“XLINE”（构造线）命令和“OFFSET”（偏移）命令绘制相应的两条竖直辅助线，如图7-60所示。

图7-60 绘制左视图的主要轮廓线及辅助线

（11）在左视图中绘制键槽，并删除不需要的辅助线，效果如图7-61所示。

（12）单击“填充图案”按钮绘制剖面线，如图7-62所示，注意剖面线的图层设置。

（13）接下去是标注尺寸、插入图框、填写标题栏、添加技术要求等工作，在此不再详细讲解。

图7-63是较为复杂的带轮零件图。

图7-61 过程效果

图7-62 绘制剖面线

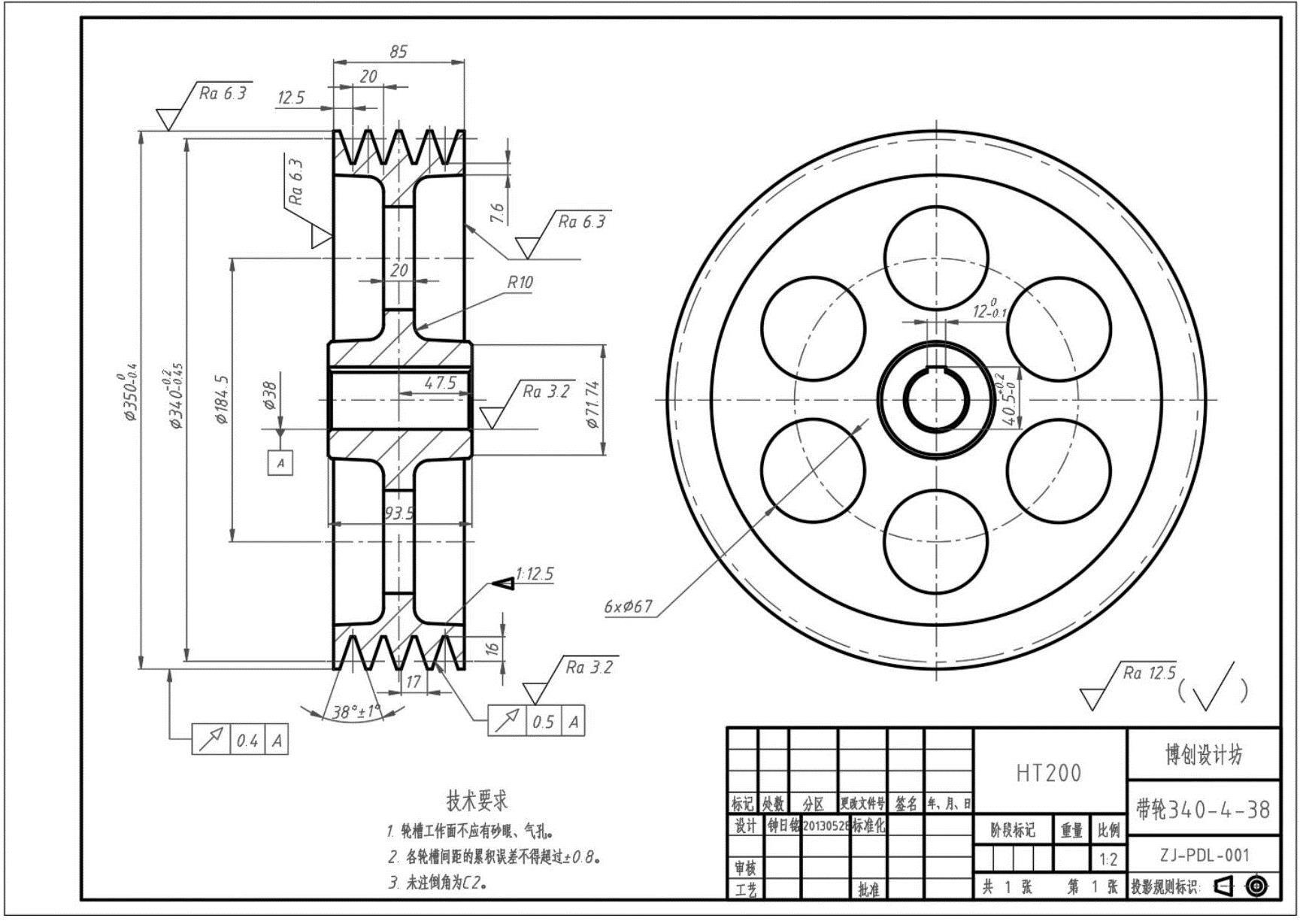

图7-63 生产用的一皮带轮零件图
