本节以圆柱齿轮为例进行说明，例子中所使用的零件实体模型如图7-31所示。

该圆柱齿轮视图的图形尺寸如图7-32所示，其具体绘制步骤如下。操作该范例的绘图工作空间将采用“草图与注释”工作空间。

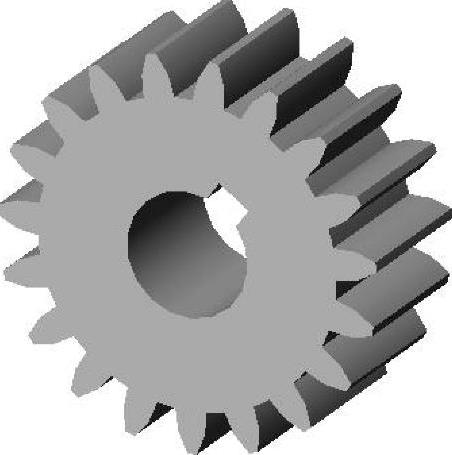

图7-31 圆柱齿轮

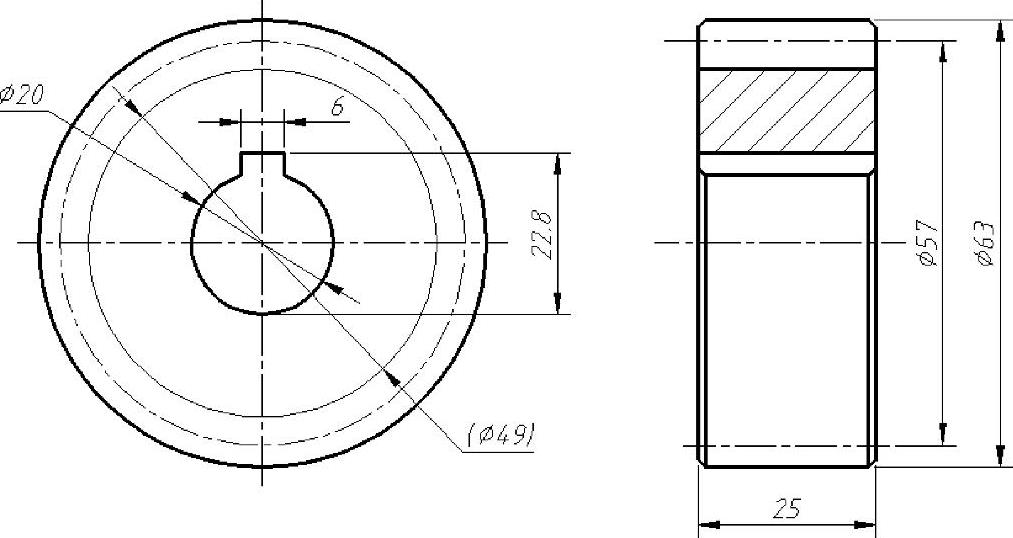

图7-32 圆柱齿轮视图的图形尺寸

（1）以垂直于齿轮轴线的投影面视图作为主视图进行绘制。首先绘制中心线，确定参考点。按照国标要求，分别用粗实线、细实线、细点画线来绘制齿顶圆、齿根圆和分度圆，并用粗实线绘制轮毂孔，如图7-33所示。

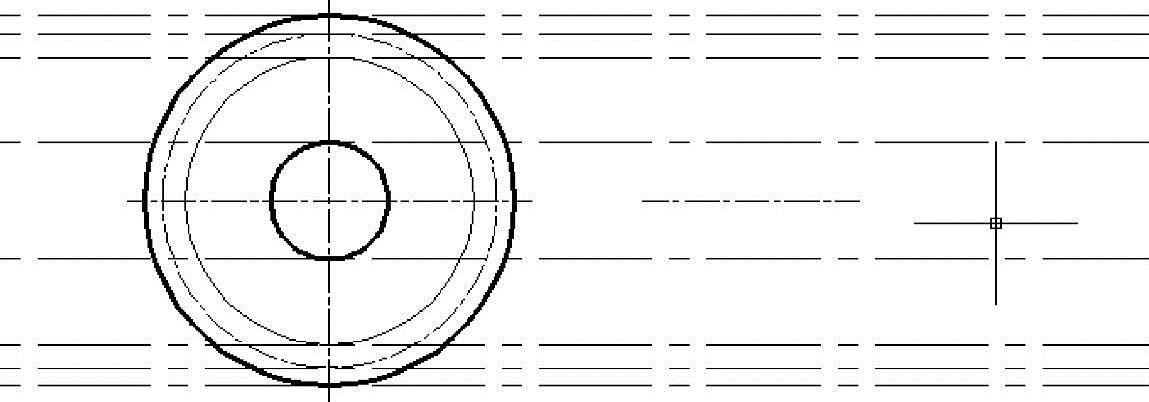

（2）绘制左视图参考线。在用于绘制中心线的图层（如“05层-细点画线”）上，使用“XLINE”（构造线）命令绘制，并打开对象捕捉和对象捕捉追踪模式来确定左视图各参考线位置，如图7-34所示。

图7-33 初步绘制主视图

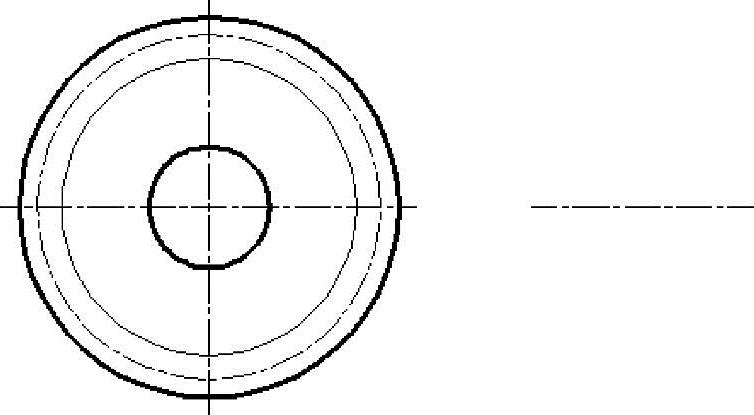

图7-34 绘制左视图参考线

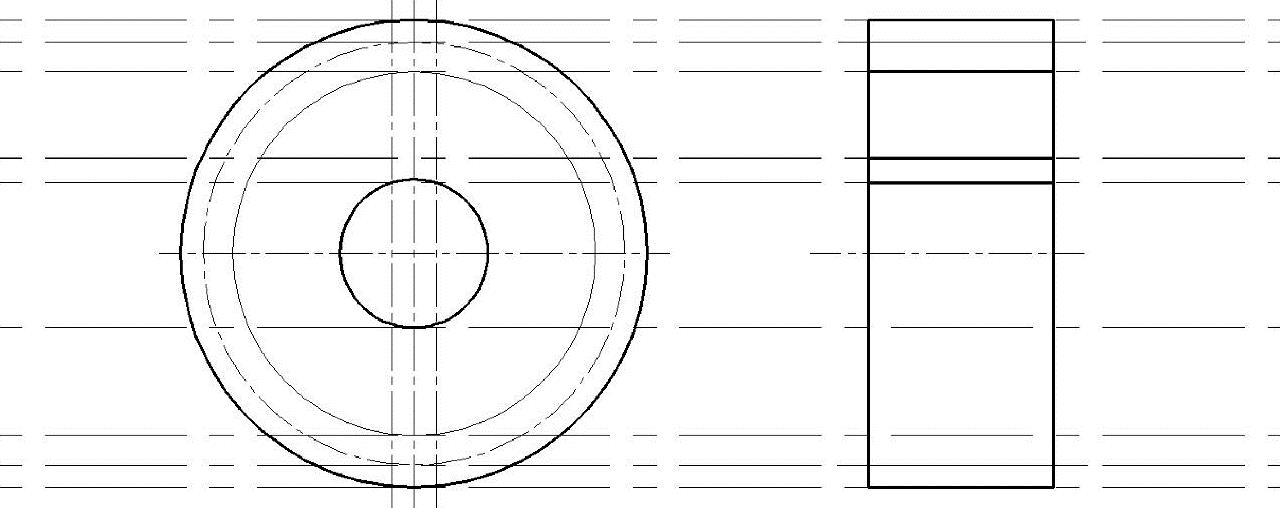

（3）在用户绘制粗实线的图层（如“01层-粗实线”）上绘制左视图齿轮两条端面线，如图7-35所示。

图7-35 绘制齿轮端面线

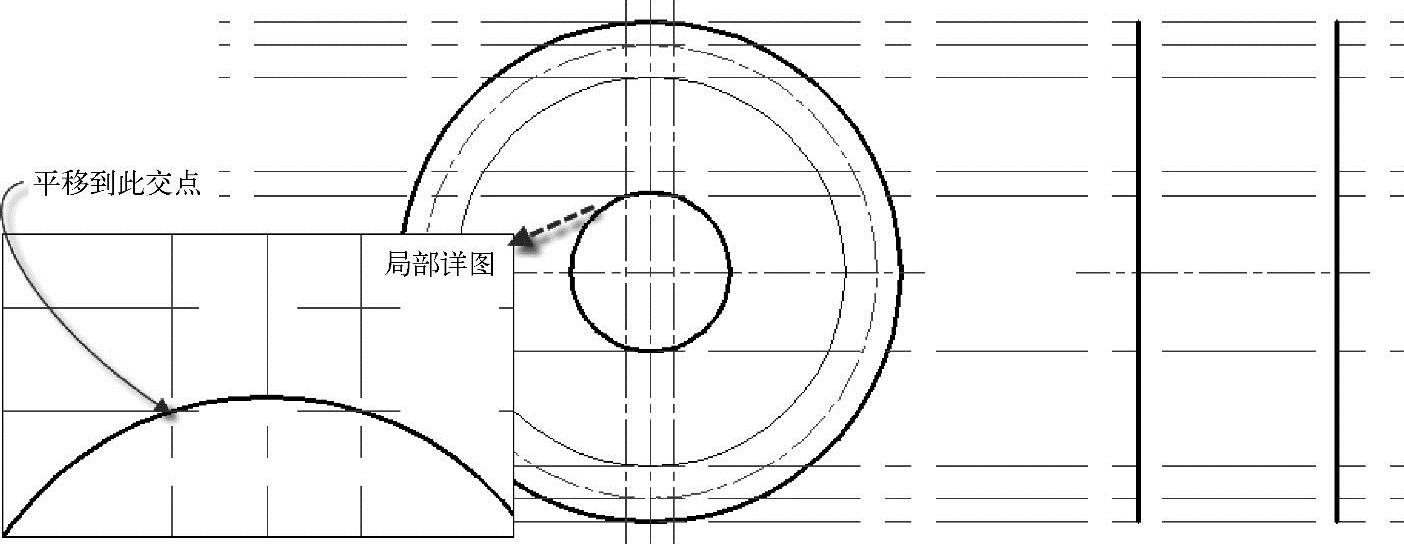

（4）根据轮毂孔尺寸和键槽尺寸，利用“OFFSET”命令确定相关参考线，并根据投影关系将孔的上水平参考线稍微往下平移，平移到键槽的垂直参考线与孔圆的相交处，如图7-36所示。

（5）左视图采用半剖画法，其中半剖时需要用粗实线表示齿顶圆轮廓线和齿根圆轮廓线，即采用相应的图层（如“01层-粗实线”），使用直线工具并按投影关系，分别连接交点。并在左视图中指定位置绘制中心线来表示分度圆（线）。初步绘制出左视图的轮廓图形，如图7-37所示。

（6）在主视图中用粗实线连接出键槽轮廓，如图7-38所示。

（7）删除相关的参考线，如图7-39所示。

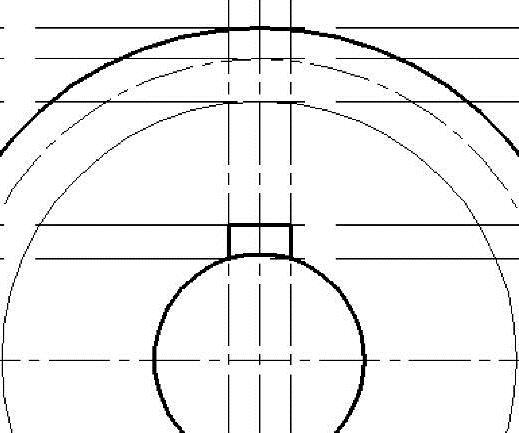

图7-36 确定其他参考线

图7-37 初步绘制左视图的轮廓图形(www.daowen.com)

图7-38 绘制主视图中的键槽轮廓

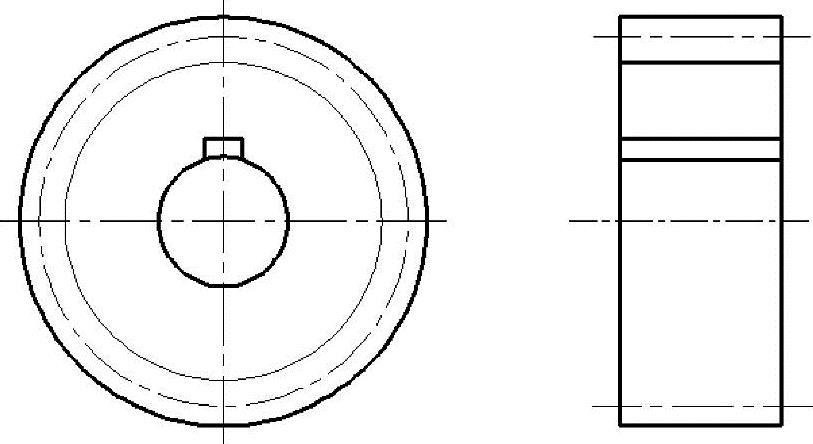

图7-39 删除参考线

（8）添加倒角，补全倒角的轮廓线，并修剪图形，完成全部倒角结构的效果如图7-40所示。

（9）绘制剖面线。选择绘制剖面线的图层，接着从菜单栏中选择“绘图”→“图案填充”命令，或者在“绘图”面板中单击“图案填充”工具按钮，打开图7-41所示的“图案填充创建”选项卡。

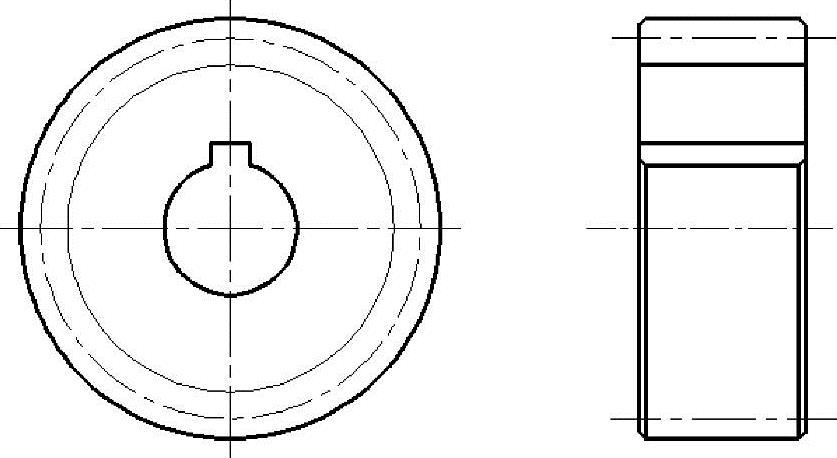

图7-40 倒角、修剪后的效果

在“图案填充创建”选项卡的“图案”面板中选择“ANSI31”，在“特性”面板中设置角度为“0”，比例为“1”，在“选项”面板中默认选中“关联”按钮。

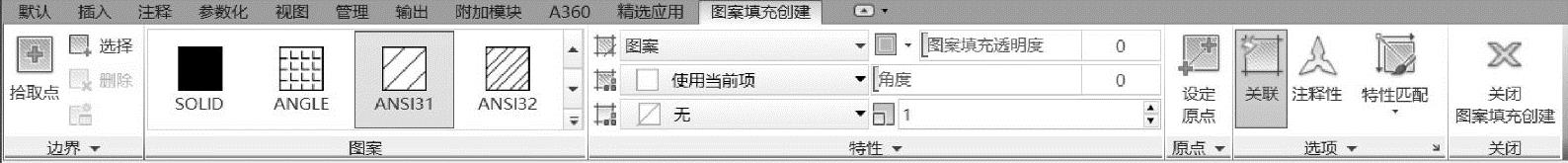

图7-41 打开“图案填充创建”选项卡

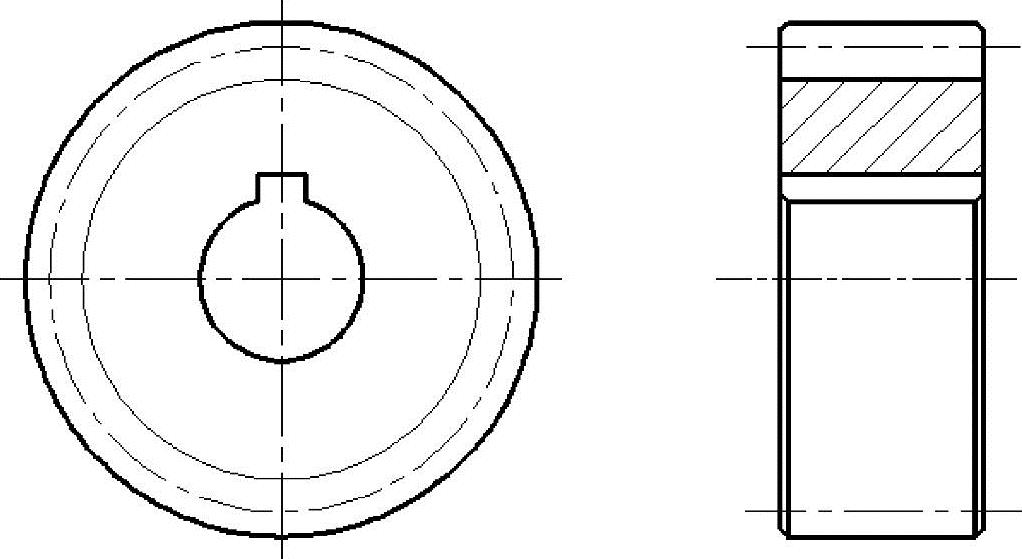

在“边界”面板中单击“拾取点”工具按钮，在图形中需要绘制剖面线的封闭区域内单击鼠标左键。然后在“关闭”面板中单击“关闭图案填充创建”按钮，即在指定的区域内绘制剖面线，如图7-42所示。

图7-42 绘制剖面线

至此，完成了此圆柱齿轮的两个视图的绘制。

接着，进行标注尺寸、插入图框、填写标题栏等操作。完成该简单圆柱齿轮的零件图，如图7-43所示。

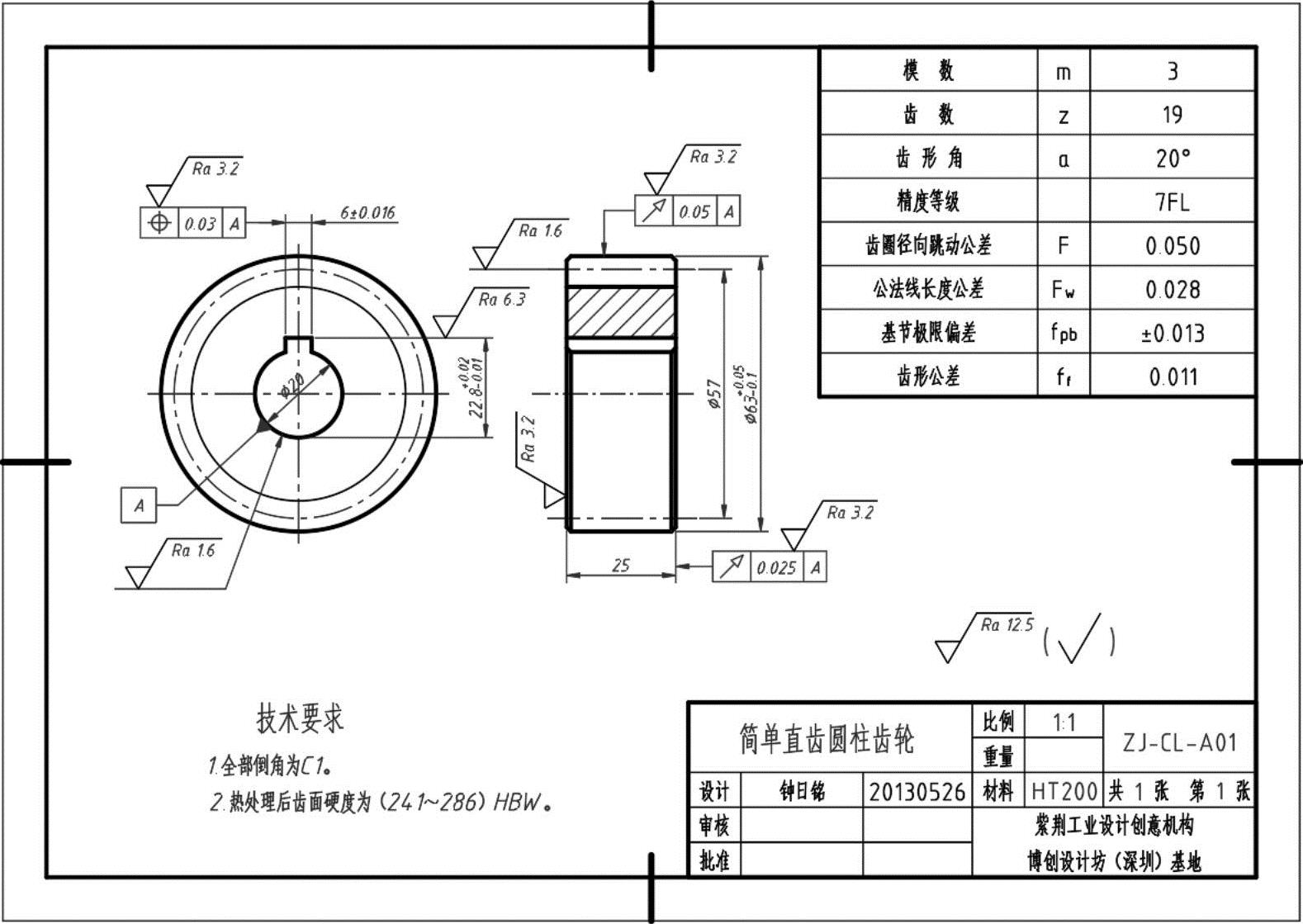

图7-43 完成的圆柱齿轮零件图

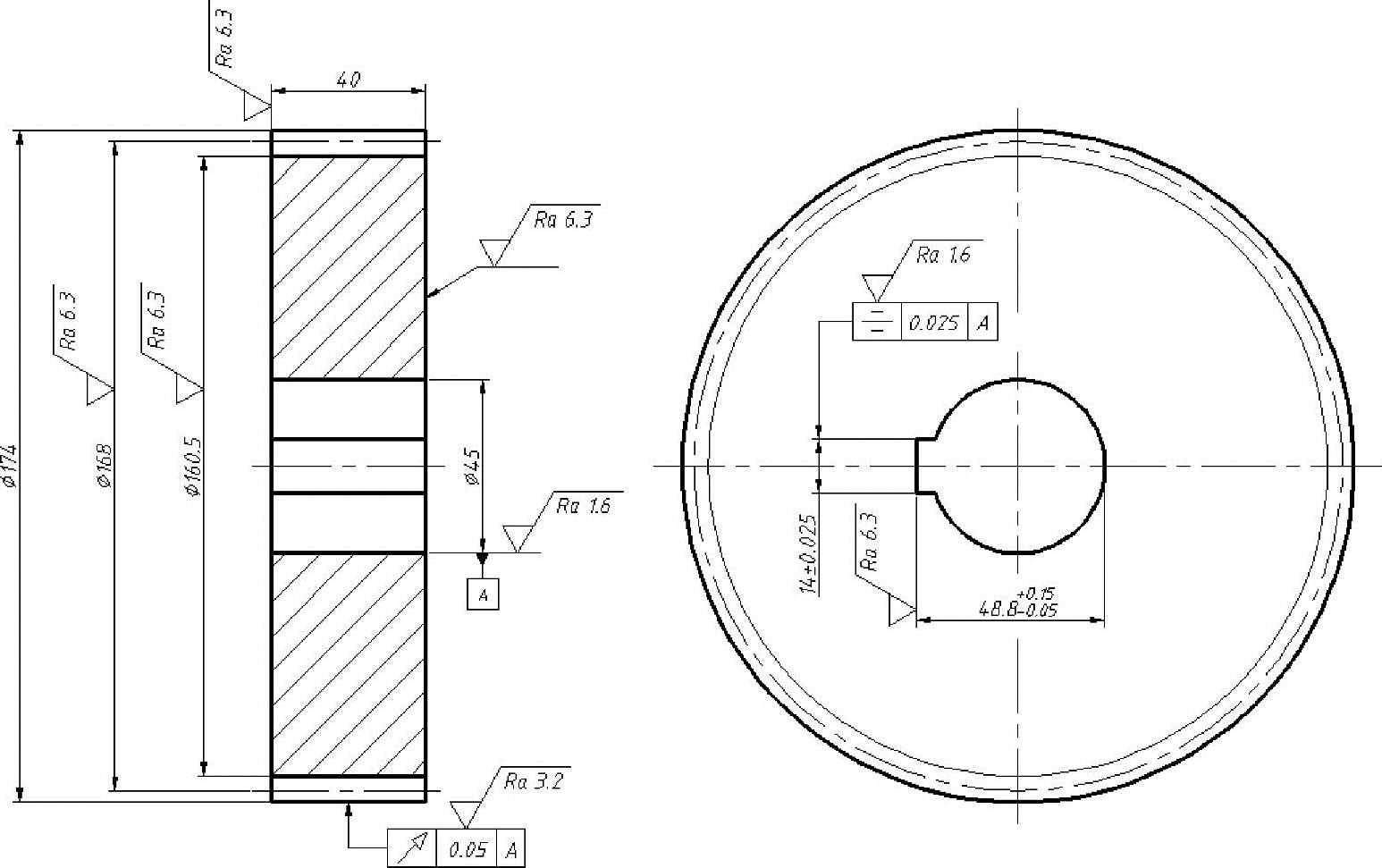

如果有兴趣，读者可以按照图7-44所示的圆柱齿轮（图中开启了线宽显示）进行上机练习，并使图面规范整洁，注意以点画线表示的中心线的线型比例可以适当缩小。在该练习中，读者还可以练习为相关尺寸设置尺寸公差，在图样中添加几何形位公差以及注写表面结构要求等。

图7-44 齿轮零件图的上机操作图样
