国家标准规定的齿轮的画法如下。

1.圆柱齿轮的画法

齿顶圆（线）、分度圆（线）和齿根圆（线）分别用粗实线、细点画线、细实线来表示，其中齿根圆（线）可省略不画。一般将一个视图画成剖视图，当剖切平面通过齿轮的轴线时，轮齿一般按不剖处理，并将齿根线用粗实线绘制。当轮齿有倒角时，在端面视图上倒角圆规定不画。若齿轮为斜齿轮或者人字齿轮时，齿轮的径向视图可以画成半剖视图或者局部剖视图，并绘制三条细实线表示轮齿的方向。

在齿轮零件图中，除了包括足够的齿轮视图及制造时所需的尺寸和技术要求之外，还需要注意：齿顶圆直径、分度圆直径及有关齿轮的基本尺寸必须直接在图形中注出（特殊情况除外），齿根圆直径规定不注；在图样右上角，应该绘制一个齿轮参数表，专门集中注写齿轮的模数、齿数、齿形角、精度等级等基本参数。

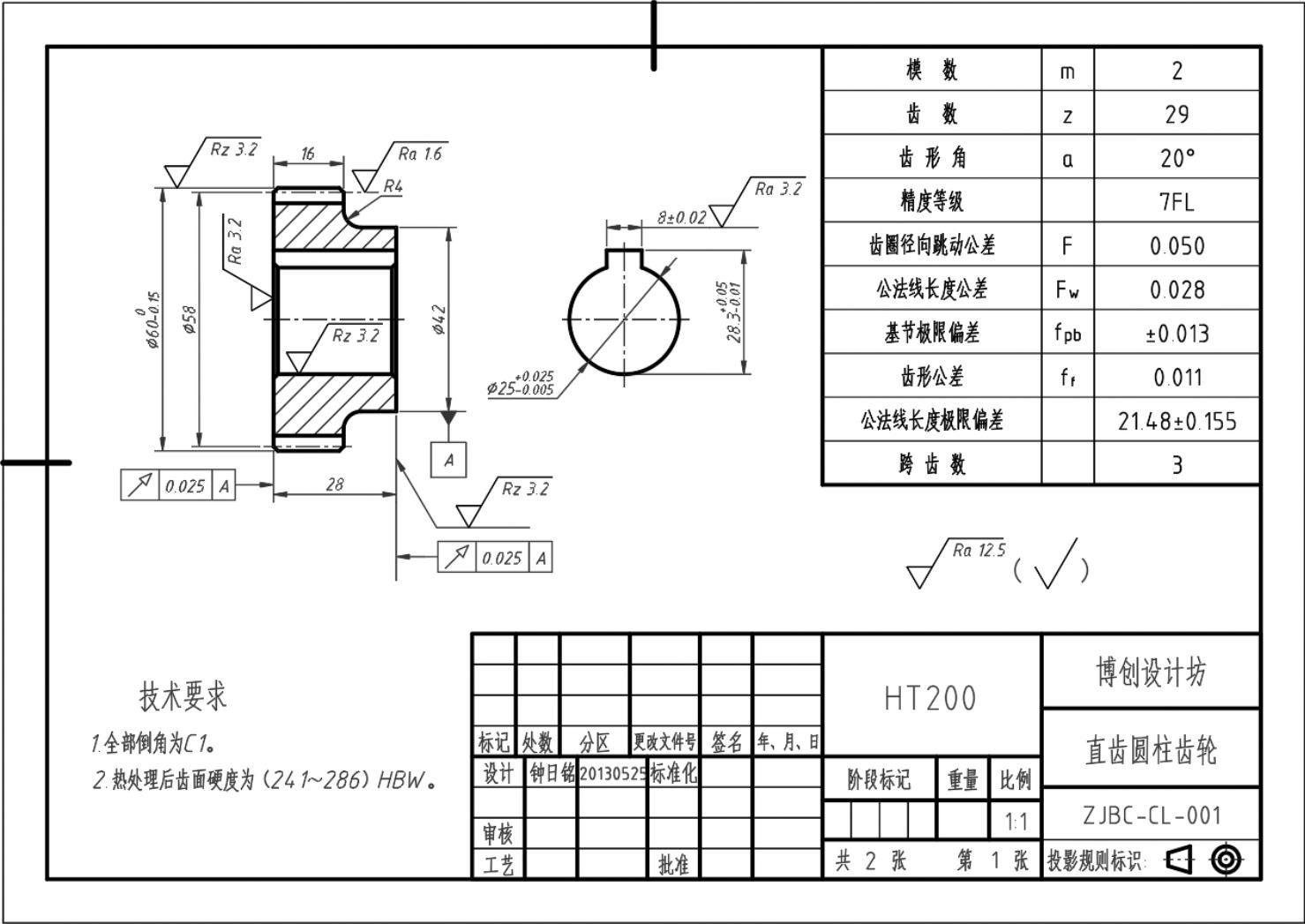

图7-29为一个典型的直齿圆柱齿轮零件图。

图7-29 直齿圆柱齿轮零件图(www.daowen.com)

2.锥齿轮的画法

锥齿轮的主视图常用剖视图。一般在其中一个视图中采用粗实线来绘制锥齿轮的大端及小端的齿顶圆，用细点画线来绘制大端的分度圆。若轮齿为人字形或圆弧形时，可选择半剖的方式来绘制主视图，并绘制三条平行的细实线表示齿轮的方向。

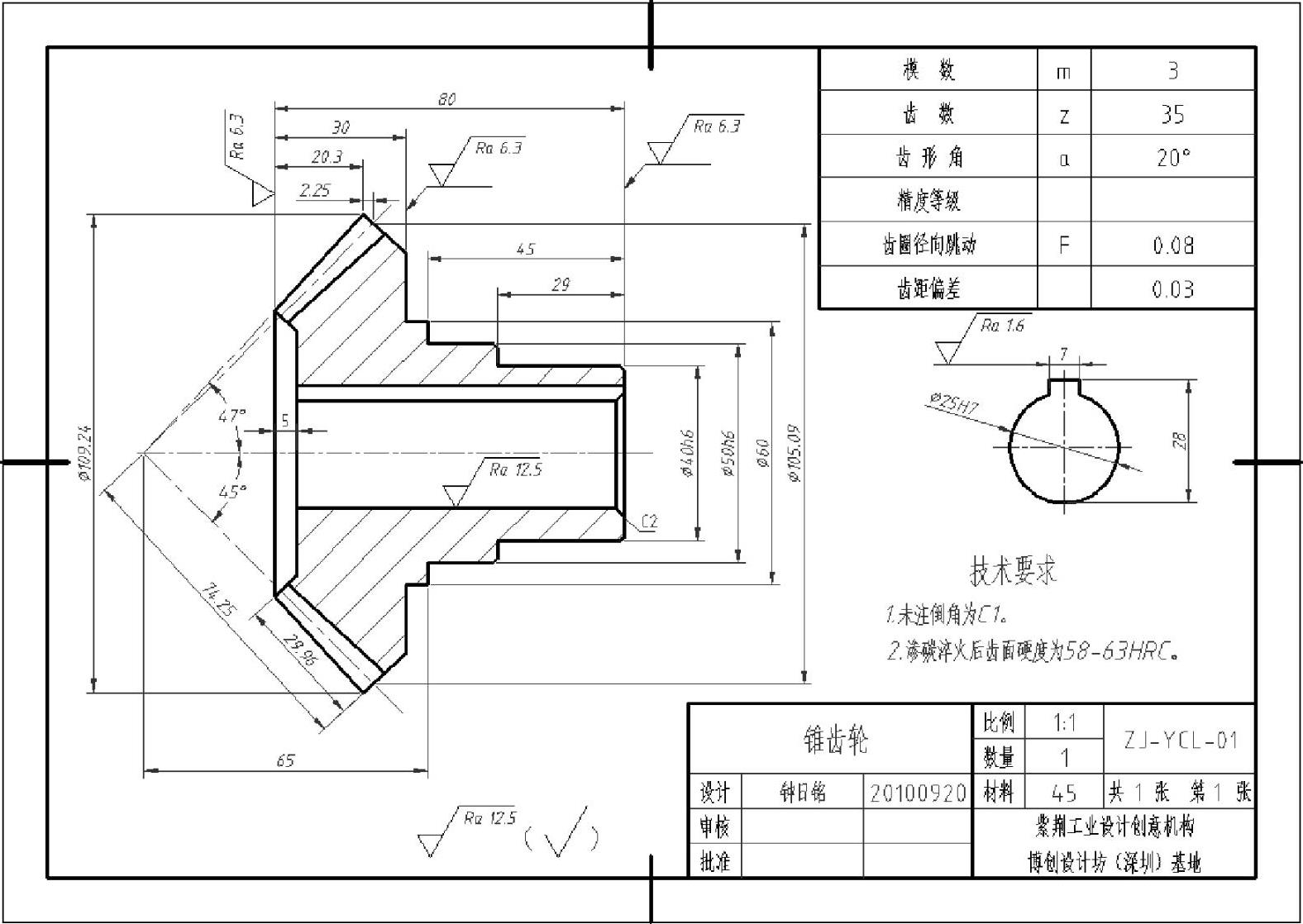

图7-30为某机器中的一个锥齿轮零件图。

图7-30 锥齿轮零件图
