对于轴类零件，除了上面的孔和键槽结构外，大都由回转体组成，在实体建模中通常使用两种方法来实现，一种是旋转方法，另一种是阶梯拉伸法，这给平面绘制带来了启示。在AutoCAD 2018中，轴类零件的画法同样可以分为以下两种方法。

方法一如下。

（1）画出轴线及轴的各端面作为基准线。

（2）用“OFFSET”和“TRIM”命令等进行编辑处理。

方法二如下。

（1）画出轴线及轴的一半轮廓。

（2）沿轴线镜像已绘制的轮廓线来形成完整的轮廓线。

由于轴的回转体（即旋转体）特性，因而绘制轴类零件时，只需在主视图中表示出轴的轮廓。如果轴上还具有键槽或者其他特征，则可以采用剖视图等方法来表达具体的细节。

下面通过一个简单的例子对上述两种方法进行详细的说明。

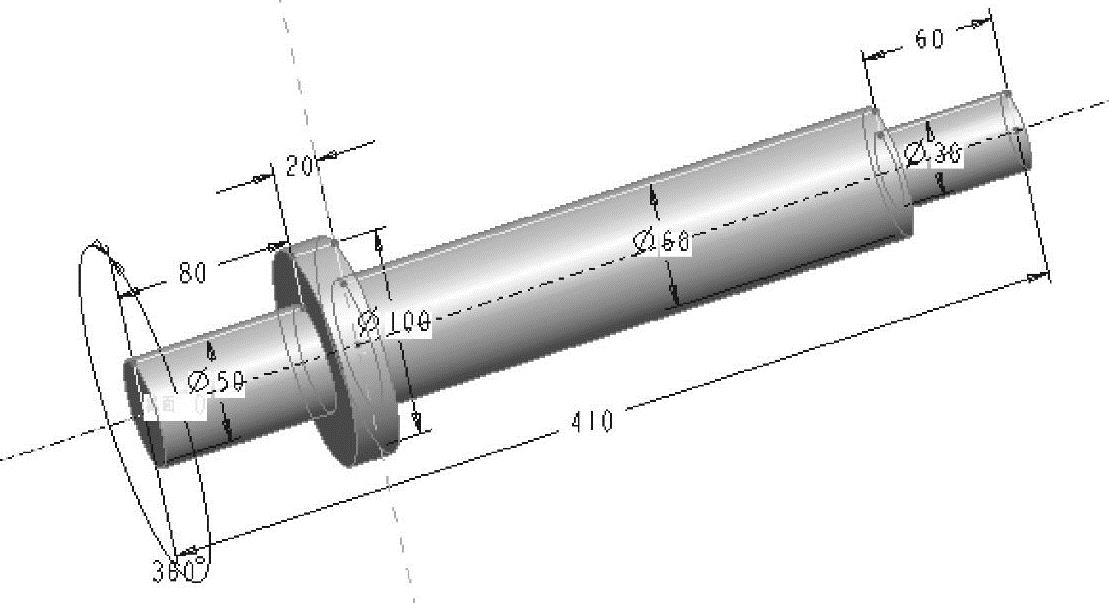

在本例中，要绘制的轴类零件的实体模型如图7-2所示。

图7-2 简单的轴类零件

按照方法一绘制该轴类零件的具体操作步骤如下。

（1）绘制中心线。为将要绘制的中心线选定适宜图层，然后在“绘图”面板中单击“直线”工具按钮，或者从菜单栏中选择“绘图”→“直线”命令。

说明：在绘图的过程中，单击＜F8＞键打开正交模式可以提高绘图效率。

命令：_line

指定第一个点： //在绘图区域中任意单击一点

指定下一点或[放弃（U）]：＜正交开＞410↙ //将光标置于第一点右侧，在正交模式下输入水

平中心线的长度尺寸

单击右键并选择“确认”选项，绘制的第一条中心线如图7-3所示。

图7-3 绘制第一条中心线

（2）偏移操作。在“修改”面板中单击“偏移”工具按钮，或者从菜单栏中选择“修改”→“偏移”命令，又或者在命令窗口输入“OFFSET”并按＜Enter＞键，接着根据命令行的提示信息，执行如下操作。

命令：_offset

当前设置：删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]＜通过＞：18↙//直接输入偏移距离

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞： //单击选择中心线

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]＜退出＞：

//在水平中心线的上侧区域单击任意一点

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：↙

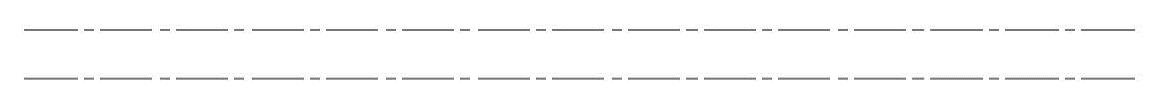

偏移操作后的结果如图7-4所示。

图7-4 偏移操作结果

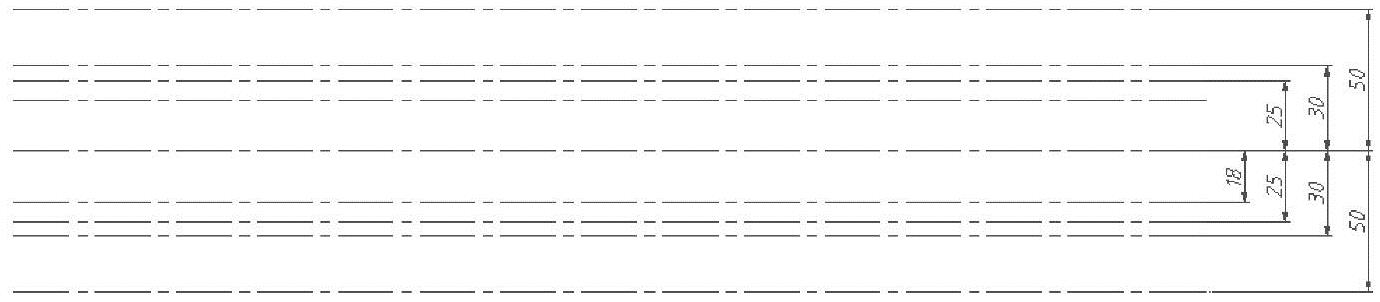

（3）依照上述方法，分别绘制出其他偏移辅助中心线。如图7-5所示，图中给出了相关的偏移距离。

图7-5 绘制其他线(www.daowen.com)

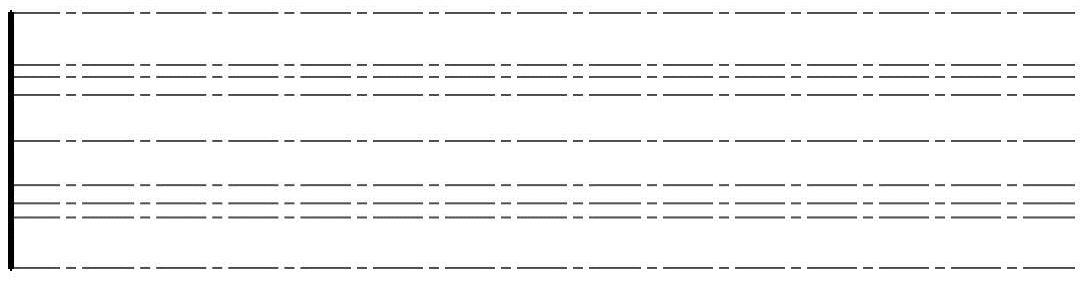

（4）绘制竖直的特征线。为了下一步操作方便，直接选择“01层-粗实线”图层，然后在左侧绘制一条竖直线，如图7-6所示。

图7-6 绘制左侧的竖直线

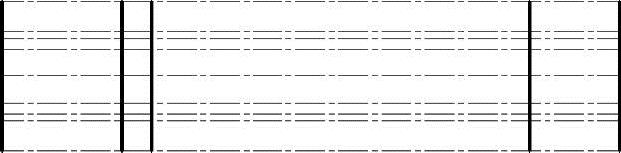

在“修改”面板或“修改”工具栏中单击“偏移”工具按钮，或者从菜单栏中选择“修改”→“偏移”命令，通过偏移的方式创建图7-7所示的其他竖直线，图中并没有标注出偏移距离，右侧的4条竖直线与最左侧竖直线的距离分别为80、100、350和410。

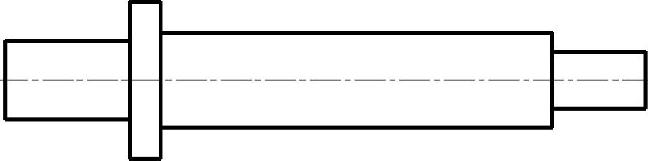

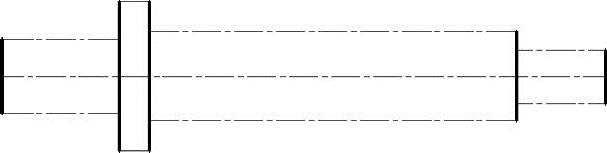

（5）修剪图形。利用修剪命令“TRIM”，或者直接在“修改”工具栏中单击“修剪”按钮来修剪线段，并可使用键盘上的＜Delete＞键辅助删除不需要的线段，从而编辑出完整的轴的轮廓形状，如图7-8所示。

图7-7 绘制其他竖直线

图7-8 修剪编辑的结果

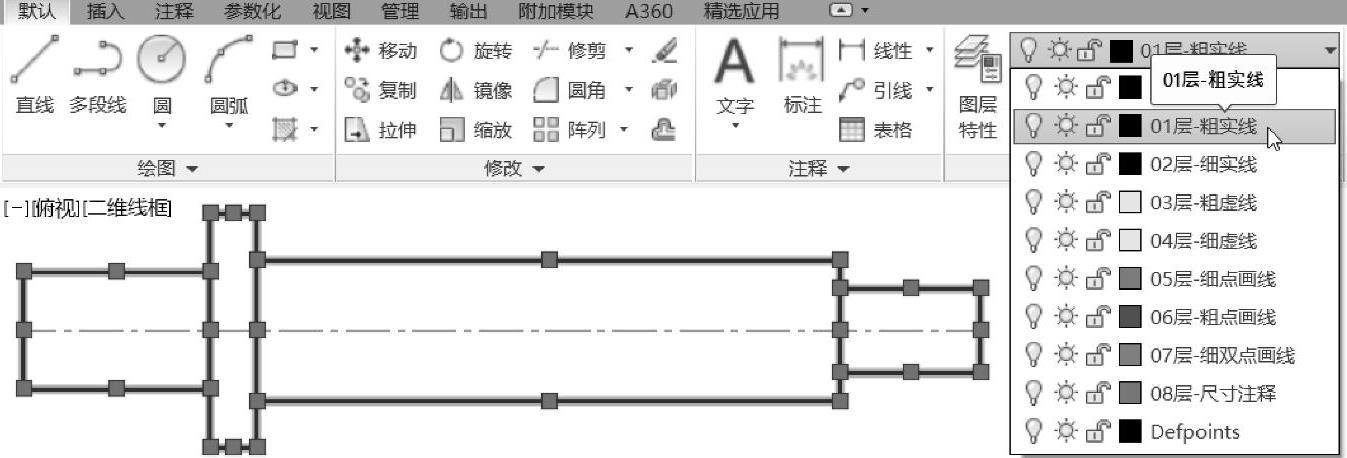

（6）调整线型。使用偏移操作得到的水平线都是属于中心线（细点画线）的样式。现在要把这些偏移而得的中心线调整为粗实线。方法是先选中这些中心线，然后从“图层”面板的“图层”下拉列表框中选择“01层-粗实线”图层，如图7-9所示。最后可以适当拉长轴的中心线，使中心线的两端均向外伸出2～5mm。

按照方法二绘制该轴类零件的具体操作步骤如下。

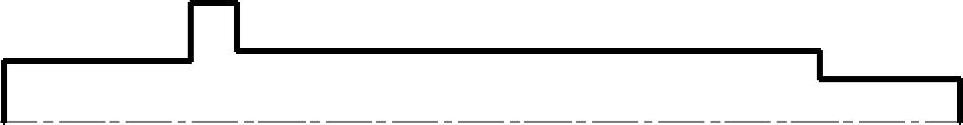

（1）绘制出轴的半个轮廓。由于轴的轮廓特性，可以利用直线工具或多段线工具直接绘制，由轮廓尺寸确定它的外形，绘图时首先打开正交模式（可使用＜F8＞键打开正交模式），可以先绘制中心线作为参考基准，然后调整好图层，直接在“01层-粗实线”图层

图7-9 调整线型

上绘制轴的半边轮廓，如图7-10所示。

图7-10 绘制半边轴轮廓

（2）镜像操作。在“修改”面板中单击“镜像”工具按钮，或者在命令窗口的“输入命令”提示下输入“MIRROR”并按＜Enter＞键。具体的命令行操作如下。

命令：_mirror

选择对象：指定对角点：找到9个 //选择中心线上部的所有粗实线

选择对象：↙ //按＜Enter＞键

指定镜像线的第一点： //选择水平中心线上的一个端点

指定镜像线的第二点： //选择水平中心线上的另外一个端点

要删除源对象吗？[是（Y）/否（N）]＜N＞：↙ //按＜Enter＞键，确认保留原线段

镜像操作后的效果如图7-11所示。

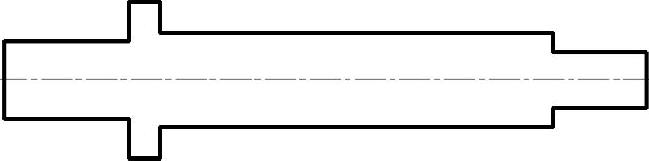

（3）补充轮廓线。修补一下不完整的线段，绘制结果如图7-12所示。

图7-11 镜像后的图形

图7-12 绘制的轴

（4）调整中心线。确保中心线的两端均向外伸出2～5mm，必要时可以通过“特性”选项板来修改一下中心线的线型比例。

以上是轴的绘制方法，对于轴上键槽的绘制方法与上述方法基本相同。

轴上键槽的画法简述如下。

（1）通过平移方式来确定键槽的参考线。

（2）确定轮廓后修剪多余线条。
