1.总结一下，在使用AutoCAD 2018进行绘制机械图样之前，需要准备哪些工作？

2.AutoCAD 2018中的线型比例的主要作用是什么？默认的线型比例是多少？如何设置线型比例？

提示：线型比例须根据图限（绘图区域）大小设置，设置线型比例可以调整虚线、点画线等线型的疏密程度。如果线型比例太大或者太小，都会使虚线、点画线等看上去是实线。默认的线型比例是1。可以在选定线型的属性里修改线型比例。

3.在AutoCAD 2018中，图层特性包括哪些方面？

4.什么是第一角画法？第一角画法与第三角画法有什么异同之处？如何区别外来的工程图样采用的是哪种象限角画法？

5.请按照表6-6，在AutoCAD 2018中设置图层（仅供练习）。

表6-6 设置图层特性(www.daowen.com)

6.根据自己的设计需要，采用两种方法设计一个适合自己使用的标题栏和明细栏。

7.为了方便图样复制和微缩摄影的定位，应在图纸各边长的中点处画出对中符号，想一想对中符号应该怎么绘制？

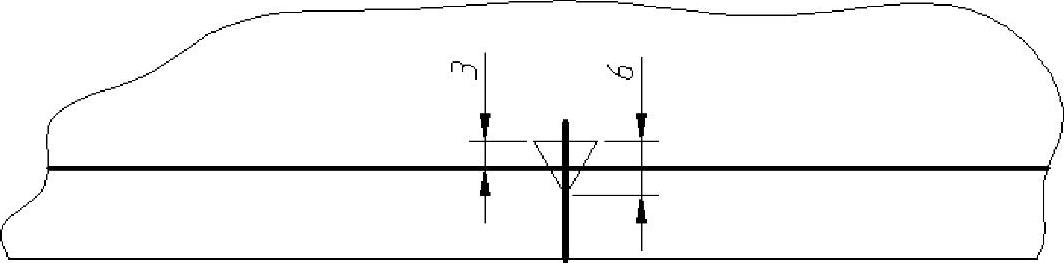

8.为了明确绘图与看图时图样的方向，可在图样的下边对中符号处画出一个方向符号，该方向符号是用细实线绘制的等边三角形，其大小和所处位置如图6-74所示。请绘制A3横向的图纸图框，并添加标题栏、对中符号以及方向符号。

图6-74 方向符号的大小及所处位置
