国际上大多数国家对工程图样都采用第一角投影法（画法），也有一些国家（包括欧美一些发达国家）采用第三角投影法（画法）。所以在进行绘制工程图样之前，应该根据工作需要或者技术交流需要，确定采用哪种视图投影画法。

下面介绍这两种视图画法的差异。

众所周知，两个相互垂直的投影面可把三维空间分成四个分角空间，我们将这四个分角按照数学象限角的定义来命名，分别为第一象限角、第二象限角、第三象限角和第四象限角，可分别简称为第一角、第二角、第三角和第四角。机件放在第一象限角表达称为第一角投影法，而机件放在第三象限角表达则为第三角投影法。其中第一角画法是把被表达的机件放在投影面与观察者之间，而第三角画法则是将投影面放在机件与观察者之间，两者的视图名称是相同的，且都是用正投影法获得的；两者的不同之处主要在于视图配置的位置上，如图6-72所示。第三角画法将俯视图放置在主视图的正上方，而将仰视图放置在主视图的正下方，将左视图放置在主视图的正左方，将右视图放置在主视图的正右方。而第一角画法则是将俯视图放置在主视图的正下方，而将仰视图放置在主视图的正上方，将左视图放置在主视图的正右方，将右视图放置在主视图的正左方。

图6-72 两种象限角投影法的视图配置

a）第一角画法三视图配置 b）第三角画法三视图配置(www.daowen.com)

注意：在第一角投影法和第三角投影法中，观察者、物体和投影面的相对位置不同，第一角投影是“观察者→物体→投影面”，第三角投影是“观察者→投影面→物体”。

我国国家标准规定采用第一角投影法（画法）。当工作需要时，如在合同或协议约定下，也可以采用第三角投影法（画法）。第一角投影法的标志符号和第三角投影法的标志符号如图6-73所示。当采用第三角投影法时，需要将ISO国际标准中规定的第三角画法标志符号注明在标题栏附近或特定标题栏的某个表格中。必要时，为了不引起误会，当采用第一角画法时，也可注明第一角投影法的标志符号。

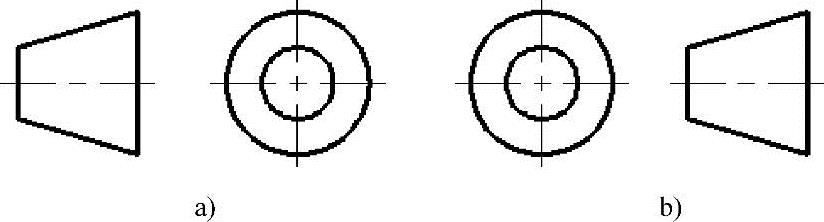

图6-73 两种象限画法的标志符号

a）第一角投影法 b）第三角投影法
