明细栏主要反映装配图中各零件的代号、名称、材料和数量等更详细的信息。在装配图中，一般应配置明细栏。在AutoCAD 2018中，明细栏的绘制和标题栏的绘制类似，可以将包含相关定义属性的明细栏生成块，并设置相应的明细栏块的属性。明细栏的栏目一般包括序号、代号、名称、材料、数量和备注等表列。明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写，其栏数根据设计需要而定。当由下而上延伸位置不够时，可以紧靠在标题栏的左边自下而上地延伸排列。

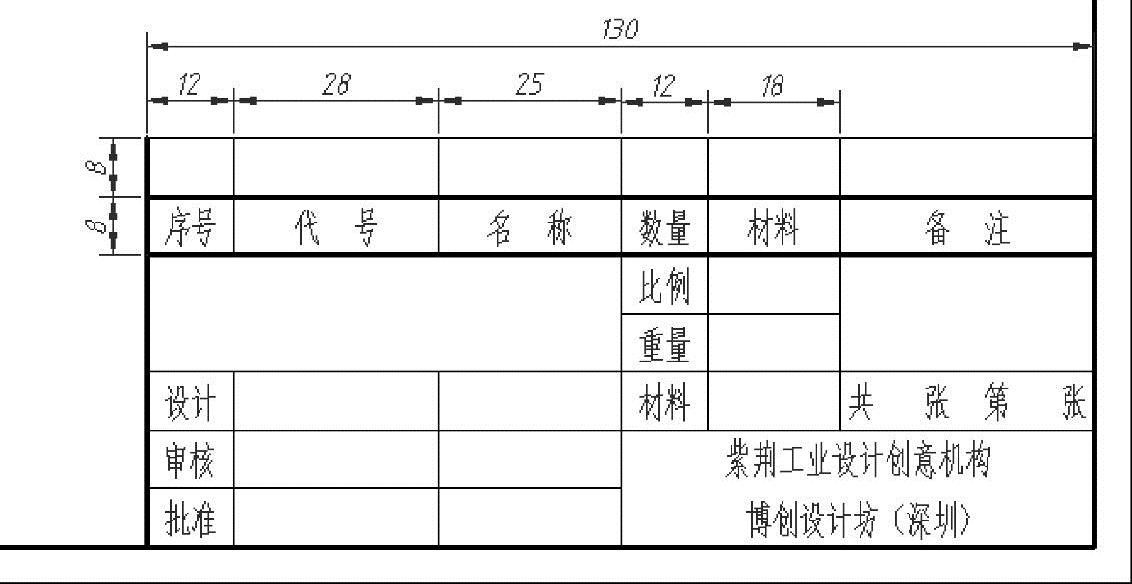

图6-66所示的明细栏是某公司内部使用的一个自定义明细栏。也可以采用GB/T 10609.2-2009所规定的明细栏格式。

图6-66 自定义明细栏

图6-66所示的自定义明细栏的设计步骤如下。

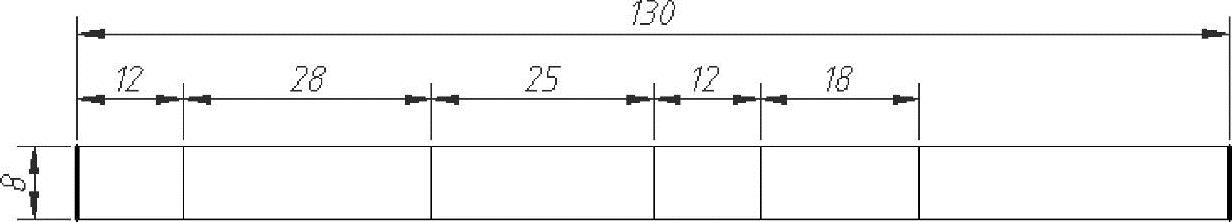

（1）首先绘制图6-67所示的明细栏的单行，注意两侧的线框为粗实线，其余为细实线。

图6-67 绘制自定义明细栏的线框

（2）从功能区“默认”选项卡的“块”溢出面板中单击“属性定义”按钮，或者从菜单栏中选择“绘图”→“块”→“定义属性”命令，并利用弹出的“属性定义”对话框设置表6-5所示的属性。

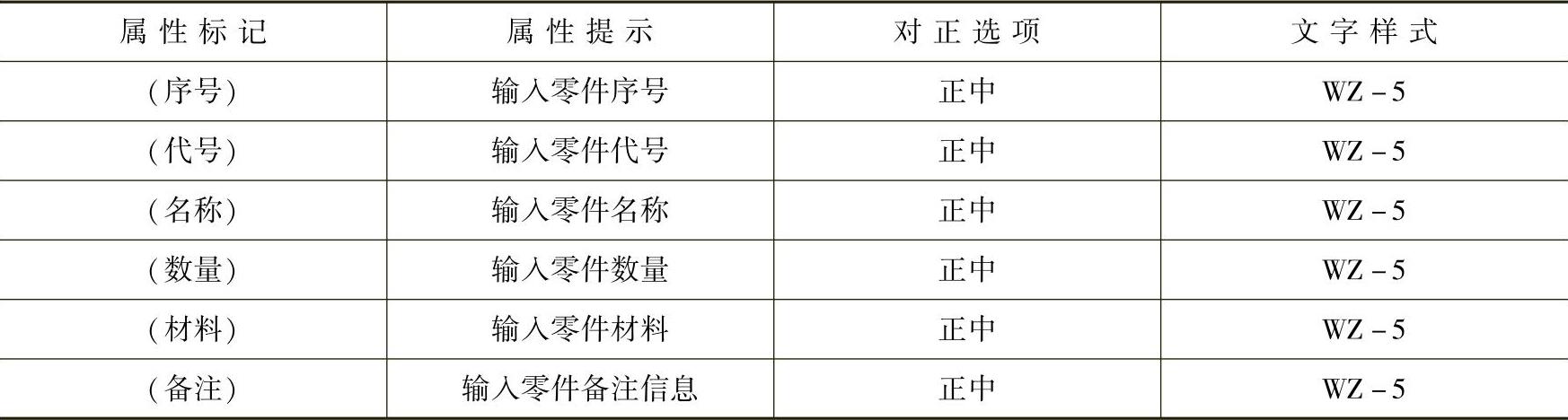

表6-5 明细栏零件列的属性

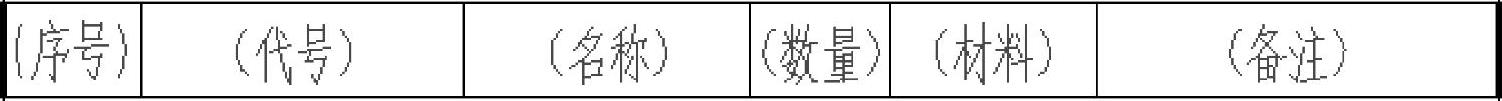

完成属性定义的单行（零件行）明细栏，如图6-68所示。

图6-68 定义可变文本

（3）在功能区“默认”选项卡的“块”面板中单击“创建块”工具按钮，或者从菜单栏中选择“绘图”→“块”→“创建”命令，弹出“块定义”对话框。(www.daowen.com)

（4）在“名称”文本框中输入“ZJ自定义明细栏A”。

（5）单击“对象”选项组中选择“转换为块”单选按钮，单击“选择对象”按钮，框选整个明细栏，单击＜Enter＞键确定。

（6）单击“基点”选项组中的“拾取点”按钮，选择明细栏行的右下角点作为块插入时的基点。

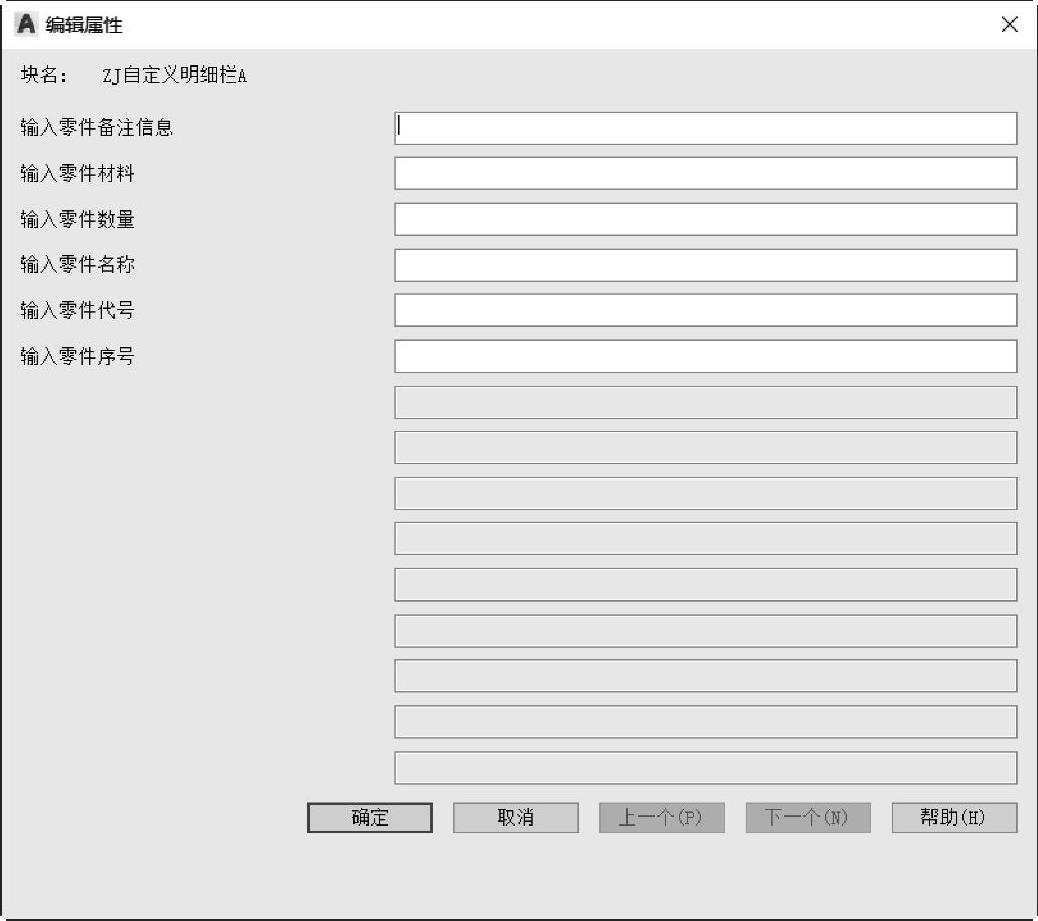

（7）单击“块定义”对话框中的“确定”按钮，系统自动打开图6-69所示的“编辑属性”对话框。

图6-69 “编辑属性”对话框

（8）在“编辑属性”对话框中单击“确定”按钮。

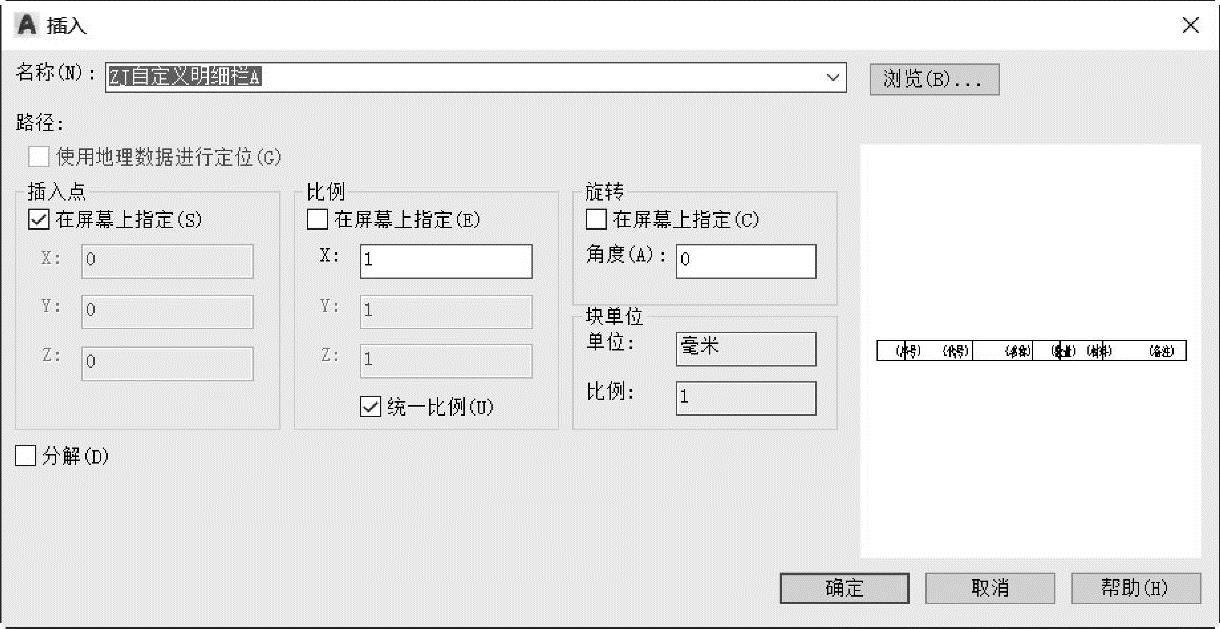

以后需要该明细栏时，可以在功能区“默认”选项卡的“块”面板中单击“插入块”工具按钮并选择“更多选项”命令，打开图6-70所示的“插入”对话框，从“名称”下拉列表框中选择“ZJ自定义明细栏A”，并设定其参数，单击“确定”按钮，接着定义插入点后，系统弹出“编辑属性”对话框，从中根据提示输入相应的文本或参数，即可完成一个零件项目行的信息填写，注意第一次需要相应地输入“备注”“材料”“数量”“名称”“代号”“序号”。

图6-70 “插入”对话框

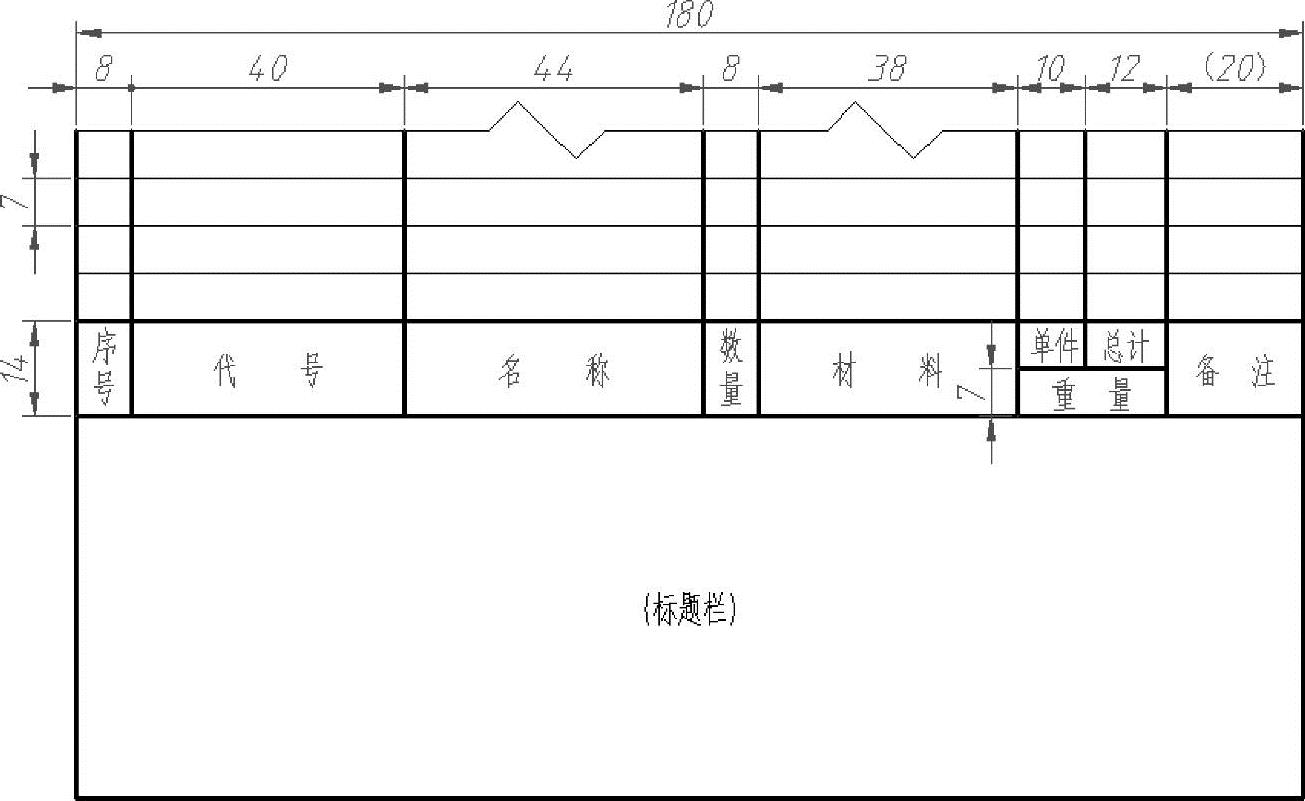

也可以使用表格来创建明细栏。请读者自己按照6.6.3节介绍的方法来实践。GB/T 10609.2-2009所规定的一个明细栏举例格式如图6-71所示。

图6-71 国家标准推荐的明细栏格式（举例）
