本节介绍另外一种更简捷的绘制标题栏的方法，即使用AutoCAD2018中的增强表格功能绘制标题栏。

1.设置表格样式

在使用创建表格命令之前，可以先设置好表格样式，所述表格样式主要是用来控制表格基本形状和间距等样式的一组设置。

设置用来绘制标题栏和明细栏的表格样式的方法及步骤如下（以“草图与注释”工作空间为操作界面）。

（1）在功能区“默认”选项卡的“注释”溢出面板中单击“表格样式”按钮，或者在菜单栏中选择“格式”→“表格样式”命令，打开图6-55所示的“表格样式”对话框。

（2）在“表格样式”对话框中单击“新建”按钮，打开图6-56所示的“创建新的表格样式”对话框。

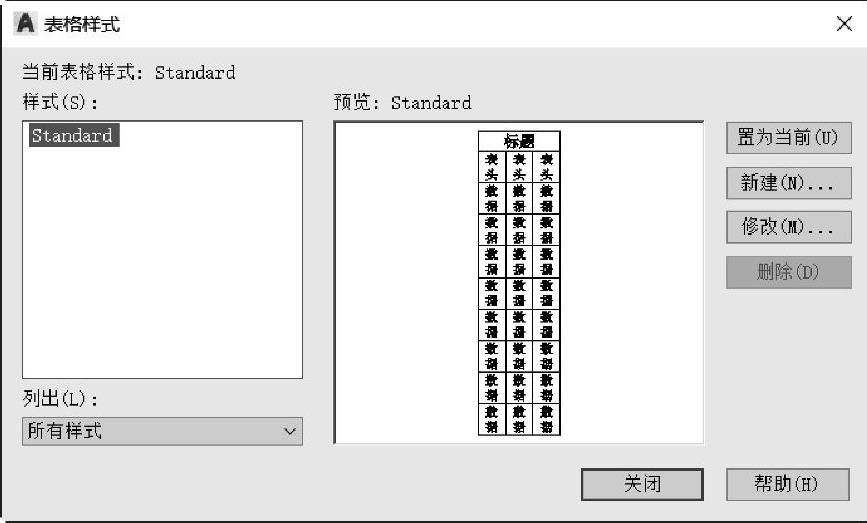

图6-55 “表格样式”对话框

图6-56 “创建新的表格样式”对话框

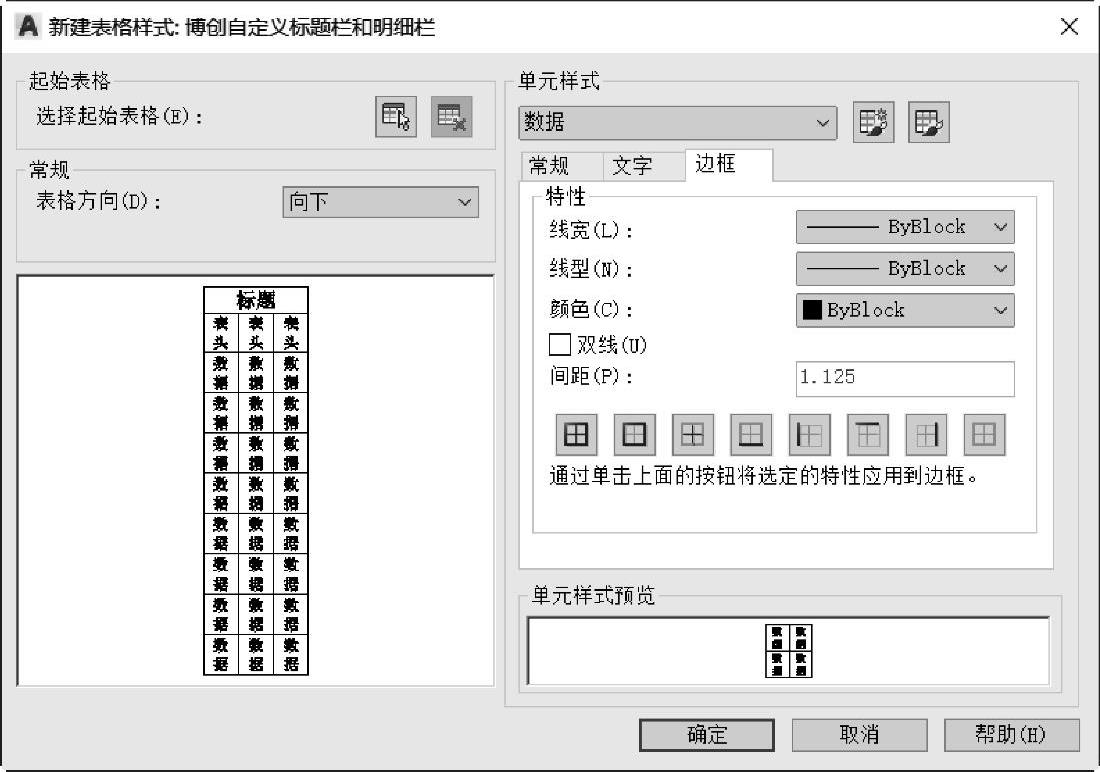

（3）在“新样式名”文本框中输入“博创自定义标题栏和明细栏”，单击“继续”按钮，打开图6-57所示的“新建表格样式：博创自定义标题栏和明细栏”对话框。

图6-57 “新建表格样式：博创自定义标题栏和明细栏”对话框

（4）在“单元样式”选项组的下拉列表框中选择“数据”选项。

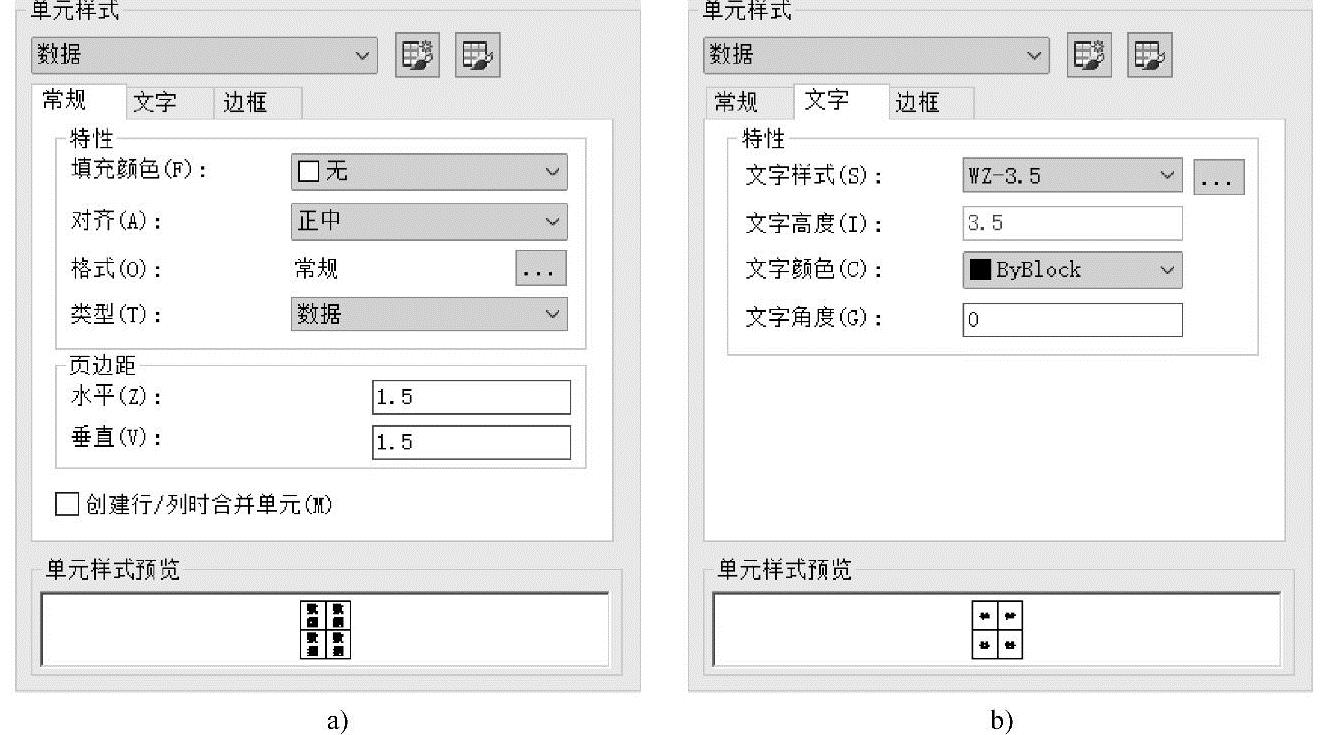

（5）在“单元样式”选项组的“常规”选项卡中，从“对齐”列表框中选择“正中”选项，其他设置如图6-58a所示；切换到“文字”选项卡，设置图6-58b所示的选项。

图6-58 定制单元样式

a）设置对齐选项 b）设置文字特性

（6）可以根据实际设计情况，设置边框等参数及选项。还可以分别对表头和标题的单元样式进行相应设置。

（7）单击“确定”按钮，返回到“表格样式”对话框。

（8）在“表格样式”对话框中单击“置为当前”按钮将“博创自定义标题栏和明细栏”表格样式设置为当前的表格样式。

（9）在“表格样式”对话框中单击“关闭”按钮。

2.创建表格

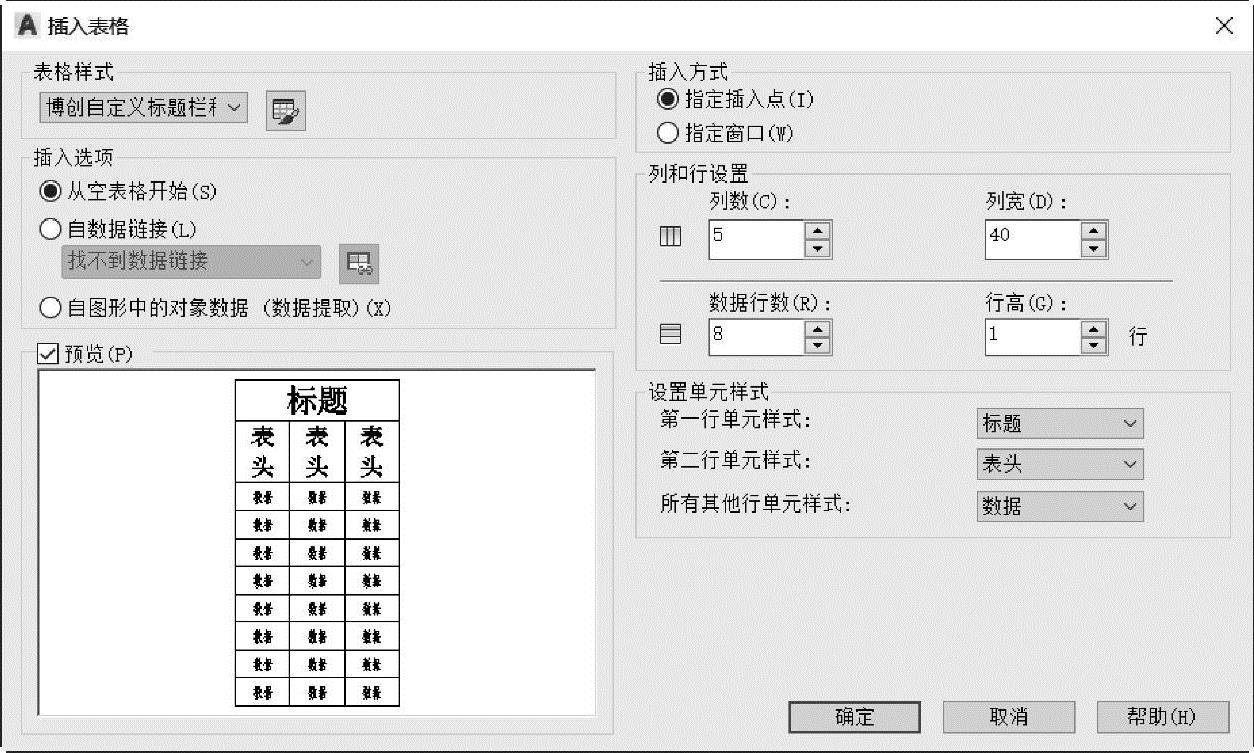

（1）在功能区“默认”选项卡的“注释”面板中单击“表格”按钮，或者从菜单栏中选择“绘图”→“表格”命令，打开图6-59所示的“插入表格”对话框。(www.daowen.com)

图6-59 “插入表格”对话框

（2）在“插入方式”选项组中选择“指定插入点”单选按钮。

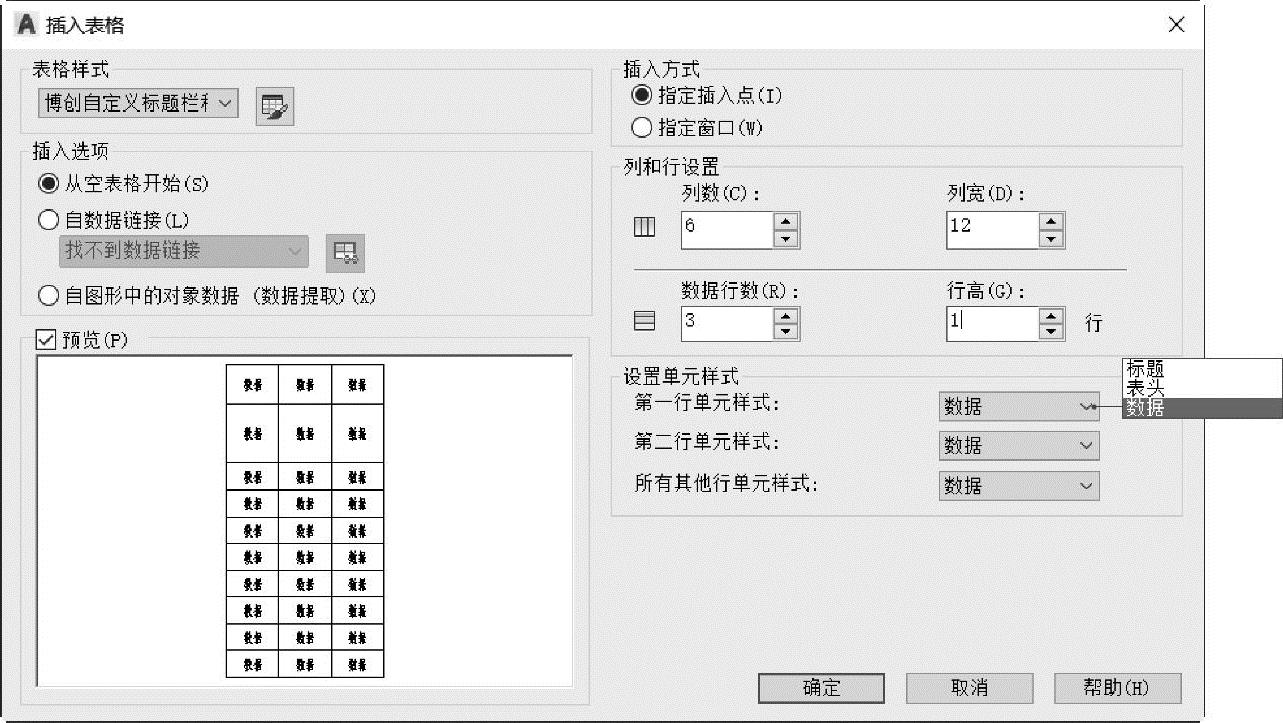

（3）在“列和行设置”选项组中，将“列数”设置为“6”列，将“数据行数”设置为“3”行，“列宽”为“12”，“行高”为“1”行；在“设置单元样式”选项组中，分别将“第一行单元样式”“第二行单元样式”“所有其他行单元样式”的选项均设置为“数据”，如图6-60所示。

图6-60 设置插入方式、列和行设置及单元样式

（4）单击“插入表格”对话框中的“确定”按钮。

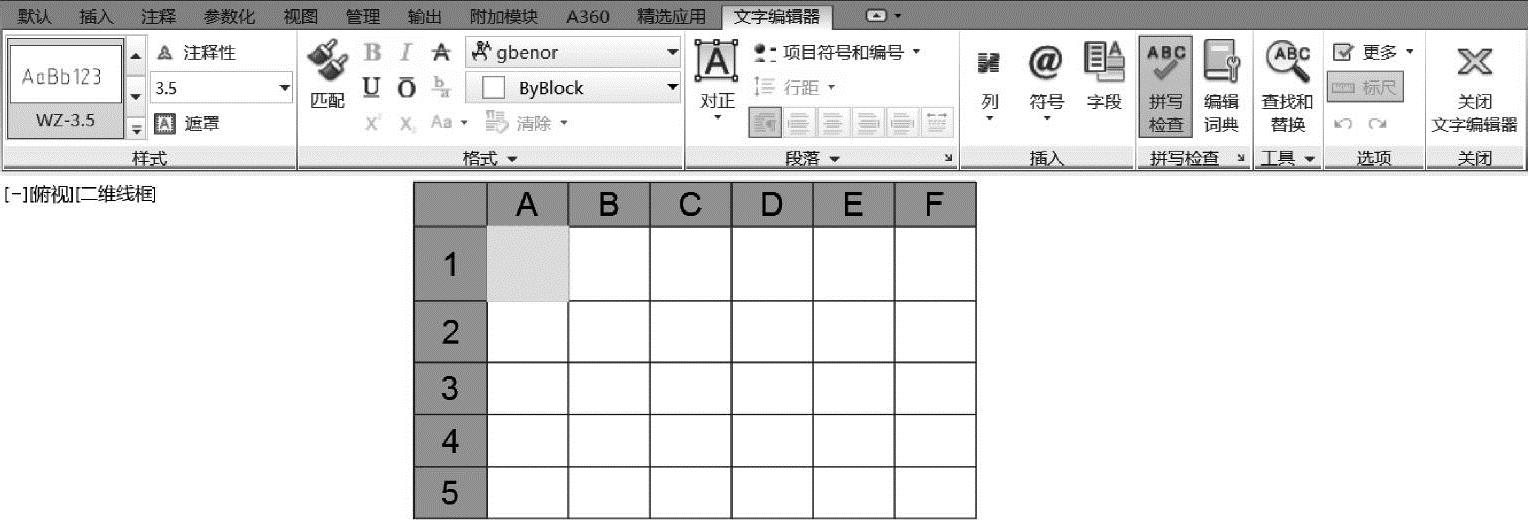

（5）在绘图区域指定插入点位置，指定插入点后，出现图6-61所示的空表格和文字编辑器。直接在文字编辑器中单击“关闭文字编辑器”按钮。

图6-61 确定插入点后

（6）根据用户需要的表格尺寸编辑空表格。在功能区“视图”选项卡的“选项板”面板中单击选中“特性”按钮，或按＜Ctrl+1＞组合键，打开“特性”选项板，单击表格第一行第二列单元格，在“特性”选项板中，将“单元宽度”的值设置为“28”，“单元高度”值设置为“8”，如图6-62所示。

（7）利用“特性”选项板，分别将其他每一行的单元高度都设置为“8”。并将第3列的“单元宽度”值设置为“25”，第5列的“单元宽度”值设置为“18”，第6列的“单元宽度”值设置为“35”。

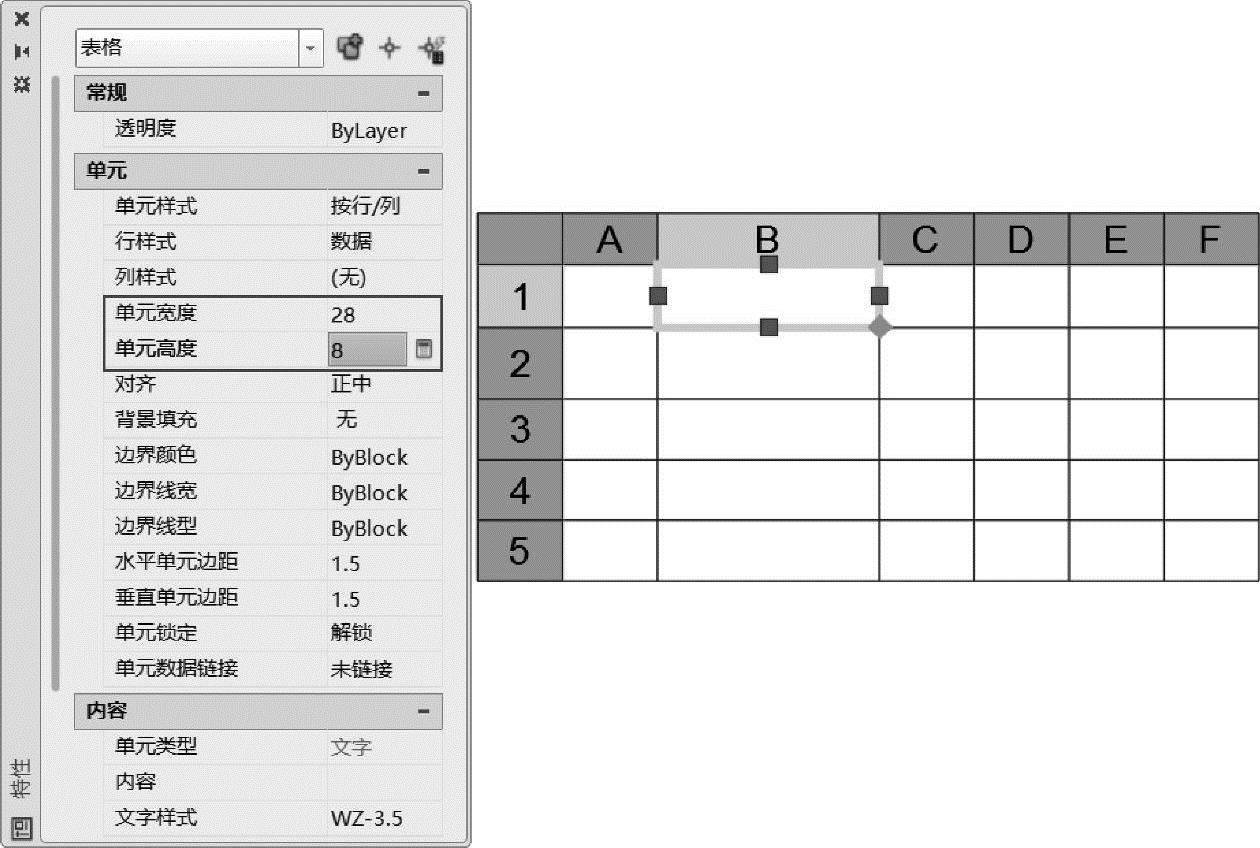

图6-62 修改单元格的行高和宽度

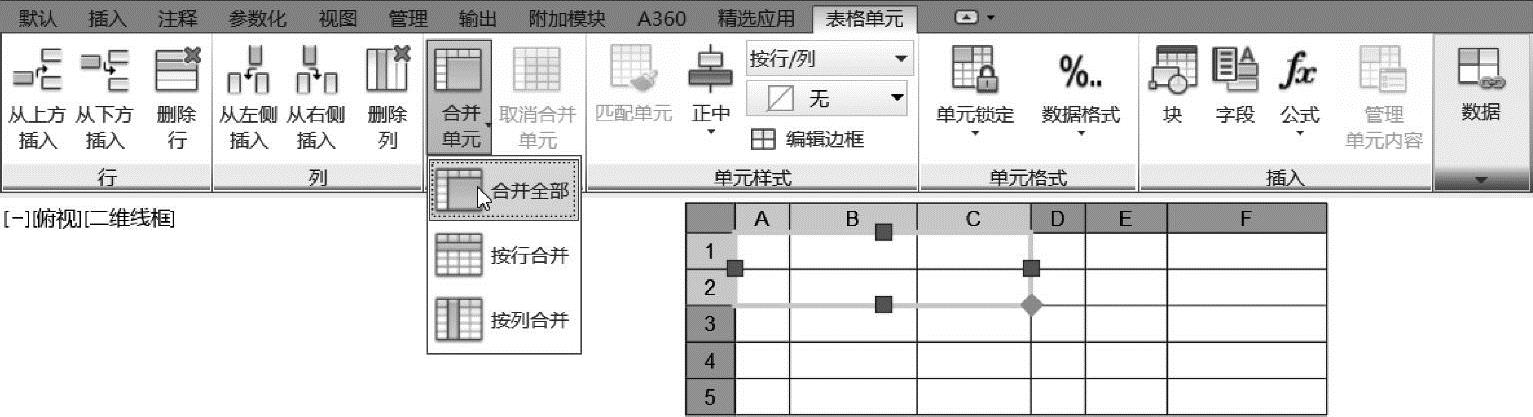

（8）合并相关的单元格。使用＜Shift＞键，选择左上角的6个单元格（两行三列共6个单元格），在功能区“表格单元”上下文选项卡的“合并”面板中单击“合并单元”按钮以打开“合并”下拉菜单，如图6-65所示，从中选择“合并全部”命令。

图6-63 合并单元格

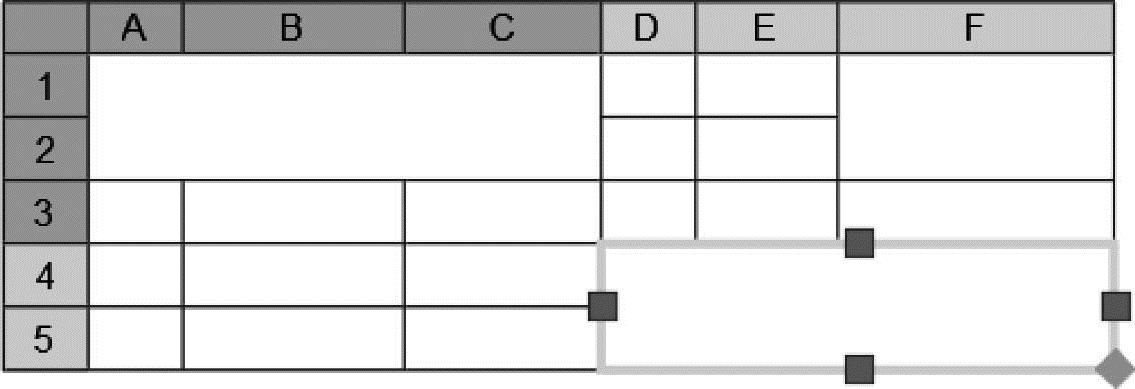

（9）使用同样的方法合并其他单元格。合并后的标题栏表格如图6-64所示。

图6-64 合并单元格后的标题栏表格

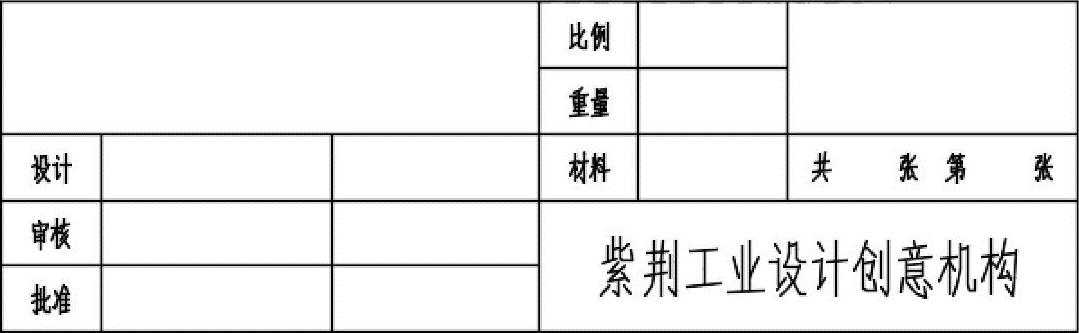

（10）在标题栏表格中输入文字。方法是双击需要输入文字的单元格，打开文字编辑器，按照规定输入所需文字，可通过文字编辑器修改合并单元格处的文字高度。完成后的标题栏如图6-65所示。

图6-65 使用表格完成的标题栏
