如何自定义应用程序标题栏?

事实上,每个公司都会根据实际情况采用最符合自己要求的标题栏,有些用户甚至为了使图框内的制图空间显得更大,采用精简的自定义标题栏,如图6-42所示。


图6-42 自定义标题栏

在AutoCAD 2018中,通常将标题栏创建为独立的图形文件,并将其生成一个图块,在需要的时候,可以将该图块插入到当前图形之中。在这个创建过程中,注意设置标题栏中的文字属性,这样,当将标题栏作为图块插入到其他图形中时,可以很方便地根据需要填写或修改标题栏中的项目。例如,对于固定的(不需要更改的)文字,如公司、部门名称等,可以使用“MTEXT”(多行文字)或“DTEXT”(单行文字)命令书写;而对于需要更改的文字,如图样名称、材料标记、比例、重量等,可以使用“ATTDEF”命令或“DDATTDEF”命令定义属性。

下面介绍绘制自定义的标题栏,具体操作步骤如下。

1.绘制标题栏线框

(1)打开本书的配套文件“ZJ标准图形样板_A3.dwt”。

(2)在图形区域适当的地方绘制图6-43所示的标题栏线框。使用的绘制和修改命令建议采用“直线”(LINE)命令、“偏移”(OFFSET)命令和“修剪”(TRIM)命令,标题栏的外框为粗实线,框内的内部线为细实线。

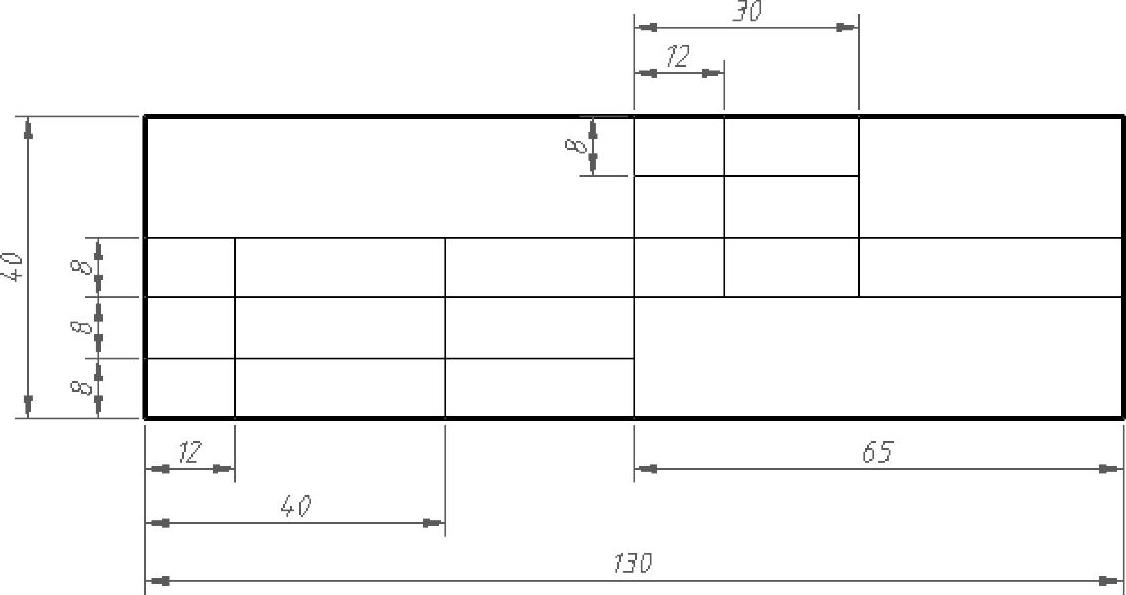

图6-43 绘制标题栏线框

2.设置标题栏固定文字

标题栏中的标注文字主要分为两种,一种是固定的文字,另一种则是可变的文字(例如,会随零件的不同而改变文字的内容)。下面以填写公司设计部门为例介绍固定文字(栏目)的设置方法。

(1)使用“草图与注释”工作空间,在功能区“默认”选项卡的“注释”面板中,从“文字样式”下拉列表框中选择“WZ-5”,如图6-44所示,并从“图层”面板的“图层”下拉列表框中选择所需的图层作为当前图层。


图6-44 指定文字样式


(3)在标题栏中依次指定所需框格的左上角点和右下角点,则功能区出现“文字编辑器上下文选项卡,在输入框中输入两行文字,第一行文字为“紫荆工业设计创意机构”,第二行文字为“博创设计坊(深圳)”,如图6-45所示。


图6-45 输入两行文字

(4)在功能区“文字编辑器”上下文选项卡的“段落”面板中单击“居中”按钮978-7-111-58002-7-Chapter06-76.jpg,接着单击“对正”按钮978-7-111-58002-7-Chapter06-77.jpg,从出现的下拉菜单中选择“正中MC”命令,如图6-46所示。


图6-46 居中设置与指定对正方式

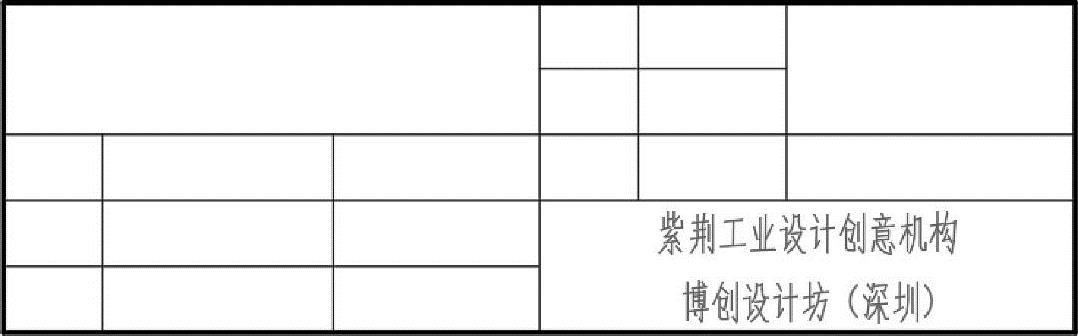

(5)单击“关闭文字编辑器”按钮978-7-111-58002-7-Chapter06-79.jpg,填写的一处栏目文字如图6-47所示。

(6)重复上述步骤(2)~步骤(5)所述的方法,设置其他固定的栏目文字,注意各框格内的文字样式均选用“WZ-5”,完成后的文字如图6-48所示。


图6-47 填写效果


图6-48 填写固定位置

3.设置标题栏可变文字

下面以设置“图样名称”框为例,介绍设置标题栏可变文字的方法。(www.daowen.com)

(1)在功能区“默认”选项卡的“块”面板中单击“定义属性”按钮978-7-111-58002-7-Chapter06-82.jpg,或者从菜单栏中选择“绘图”→“块”→“定义属性”命令,弹出“属性定义”对话框。

(2)在“属性”选项组的“标记”文本框中输入“(图样名称)”,在“提示”文本框中输入“请输入图样名称”;在“文字设置”选项组中,从“对正”下拉列表框中选择“正中”选项,从“文字样式”下拉列表框中选择“WZ-7”选项;在“插入点”选项组中勾选“在屏幕上指定”复选框,如图6-49所示。

(3)在“属性定义”对话框中单击“确定”按钮。

(4)在绘图区域的标题栏中选择插入点,如图6-50所示,可以使用“移动”命令来对文本位置进行微调。


图6-49 “属性定义”对话框


图6-50 定义插入点

(5)重复单击“定义属性”按钮978-7-111-58002-7-Chapter06-85.jpg,继续定义其他属性,见表6-4。定义属性后的标题栏如图6-51所示。

6-4 标题栏属性



图6-51 定义标题栏属性

说明:没有填写文字的框格,譬如“设计”“审核”“批准”右侧对应的两个框格是留给相应的设计人员或者负责人员手写签名的,一般情况下,前一个空框格用来签写名字,后一个空框格用来签写日期。

4.创建块

(1)在功能区“默认”选项卡的“块”面板中单击“创建块”工具按钮978-7-111-58002-7-Chapter06-88.jpg,或者从菜单栏中选择“绘图”→“块”→“创建”命令,弹出图6-52所示的“块定义”对话框。


图6-52 “块定义”对话框

(2)在“名称”文本框中输入“博创自定义标题栏”。

(3)单击“对象”选项组中的“选择对象”按钮978-7-111-58002-7-Chapter06-90.jpg,框选整个标题栏,单击<Enter>键确认,并确保选中“转换为块”单选按钮。

(4)单击“基点”选项组中的“拾取点”按钮978-7-111-58002-7-Chapter06-91.jpg,选择标题栏的右下角点作为块插入时的基点。

(5)单击“块定义”对话框中的“确定”按钮,系统自动打开图6-53所示的“编辑属性”对话框。


图6-53 “编辑属性”对话框

(6)直接单击“编辑属性”对话框中的“确定”按钮。

(7)单击“移动”按钮978-7-111-58002-7-Chapter06-93.jpg,将转换为块的标题栏移动到图框线的右下角位置,注意以标题栏的块基点为放置基点,放置好标题栏的图框如图6-54所示。


图6-54 自定义的A3幅面
