如何绘制标准图框?

时间:2023-06-15 理论教育 版权反馈
【摘要】:下面介绍在AutoCAD 2018中绘制标准图框的方法,以绘制横向A3幅面且需要装订的图框为例进行说明。图6-33 选择图层在当前命令行输入“@297<90”,并按<Enter>键确认。完成该图框的设计,可以继续绘制其他标准尺寸的图框。在本例中,图框的图框线采用0.35mm的粗实线来绘制,外图边则可以采用0.18mm的细实线来绘制。将绘制好图框的文件另存为AutoCAD 2018的样板图形文件,如将其另存为“ZJ标准图形样板_A3.dwt”。

如何绘制标准图框?

下面介绍在AutoCAD 2018中绘制标准图框的方法,以绘制横向A3幅面且需要装订的图框为例进行说明。该范例具体的操作步骤如下。

(1)单击“新建”按钮978-7-111-58002-7-Chapter06-56.jpg,或者从菜单栏中选择“文件”→“新建”命令,接着在打开的对话框中以使用样板的方式来创建新图形,在这里选择“ZJ标准图形样板.dwt”文件来新建一个图形文件。

(2)确保使用“草图与注释”工作空间,并在功能区“默认”选项卡的“图层”面板中,从“图层控制”下拉列表框中选择“02层-细实线”层,如图6-33所示。


(4)在绘图区域的适当位置单击鼠标以选择一点(也可以以输入坐标的方式指定一点,例如指定第一点为“0,0”),然后在当前命令行中输入“@420<0”,按<Enter>键确认。


图6-33 选择图层

(5)在当前命令行输入“@297<90”,并按<Enter>键确认。

(6)在当前命令行输入“@420<180”,并按<Enter>键确认。

(7)在当前命令行输入“C”,并按<Enter>键确认,完成图框外图边的绘制。


(9)在当前命令行输入偏移距离为“5”,并按<Enter>键确认。

(10)选择右侧的边作为要偏移的对象,然后在矩形框内单击,创建一条偏移边,如图6-34所示。

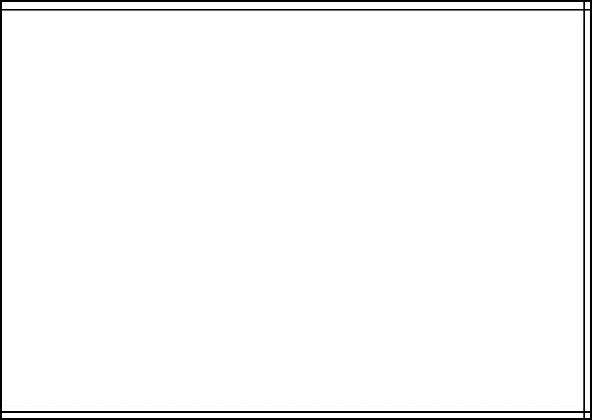

(11)重复上步骤所述的方法,分别在矩形框内创建上、下图边的偏移边,其偏移距离均为“5”,结果如图6-35所示。


图6-34 偏移操作(www.daowen.com)


图6-35 创建另两条边的偏移边


(13)在当前命令行输入偏移距离为“25”,并按<Enter>键确认。

(14)选择最左侧的竖直边作为要偏移的对象,然后在位于要偏移的对象右侧的矩形框内单击,创建一条偏移边,如图6-36所示。

(15)使用“修改”面板中的“修剪”工具按钮978-7-111-58002-7-Chapter06-63.jpg,将不需要的线段删除,修剪后的效果如图6-37所示。


图6-36 创建左侧偏移边


图6-37 修剪后效果

(16)退出“修剪”命令后,选择内侧的4条图框线,然后在“图层”面板中选择“01层-粗实线”层。

完成该图框的设计,可以继续绘制其他标准尺寸的图框。

在本例中,图框的图框线采用0.35mm的粗实线来绘制,外图边则可以采用0.18mm的细实线来绘制。

将绘制好图框的文件另存为AutoCAD 2018的样板图形文件,如将其另存为“ZJ标准图形样板_A3.dwt”。
