继续使用“ZJBC_标准.DWG”文件，在此基础上设置尺寸标注样式。设置尺寸标注样式的具体步骤如下。

（1）先将“08层-尺寸注释”图层设置为当前图层，接着单击“标注样式”工具按钮，或者从菜单栏中选择“格式”→“标注样式”命令，打开图6-20所示的“标注样式管理器”对话框。

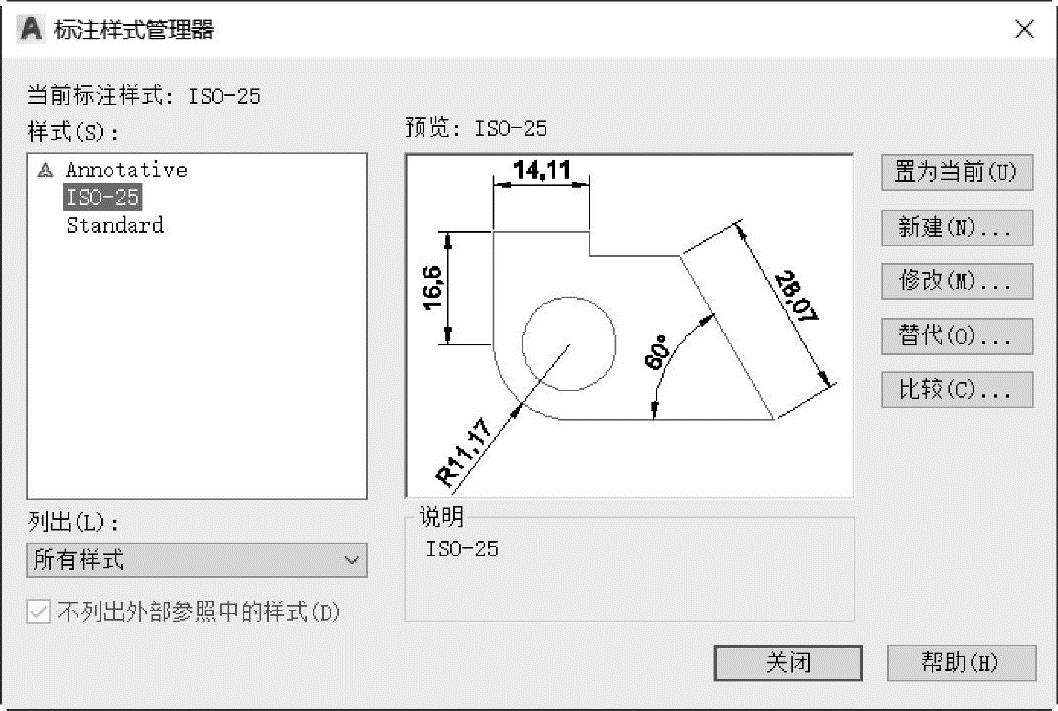

图6-20 “标注样式管理器”对话框

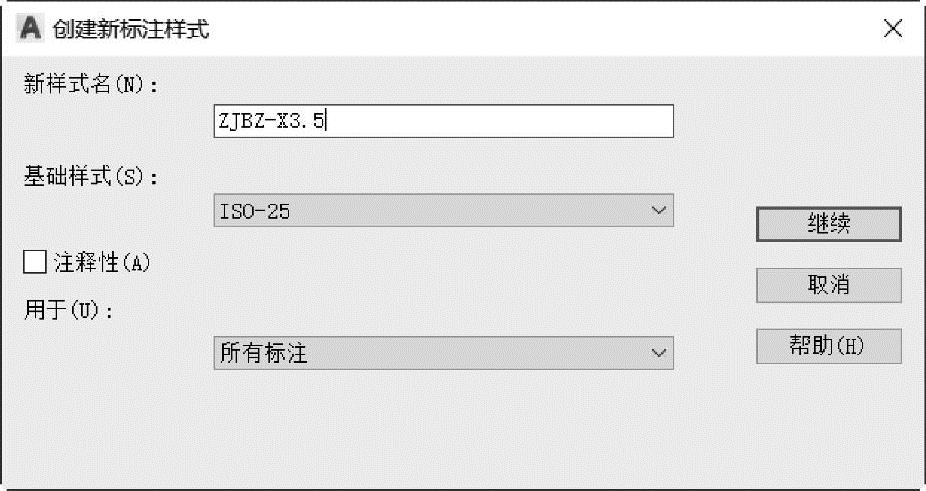

（2）在“标注样式管理器”对话框右侧单击“新建”按钮，弹出“创建新标注样式”对话框，输入“新样式名”为“ZJBZ-X3.5”，“基础样式”为“ISO-25”，如图6-21所示。

图6-21 创建新标注样式

（3）在“创建新标注样式”对话框中单击“继续”按钮，打开图6-22所示的对话框。

（4）单击“线”选项卡，对尺寸线、尺寸界线进行设置。在“尺寸线”选项组中，输入“基线间距”为“5”；在“尺寸界线”选项组中，设置“超出尺寸线”数值为“1.75”，并将“起点偏移量”设为“0.875”，其他选项默认。

（5）单击“符号和箭头”选项卡，在“箭头”选项组中将箭头大小设置为“3”；在“圆心标记”选项组中将标记大小设置为“3.5”，在“弧长符号”选项组中选择“标注文字的前缀”单选按钮，其他选项如图6-23所示。

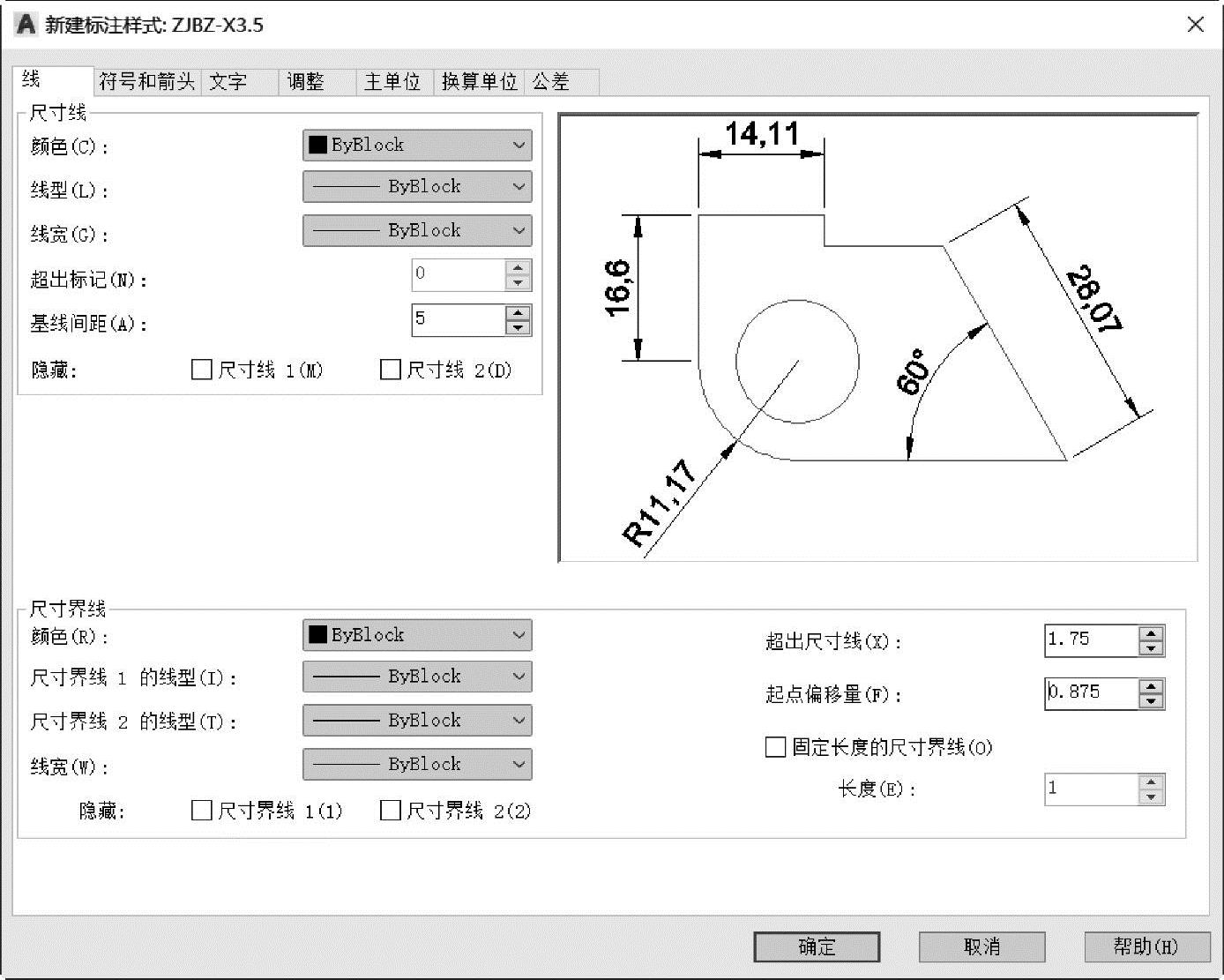

图6-22 “新建标注样式”对话框

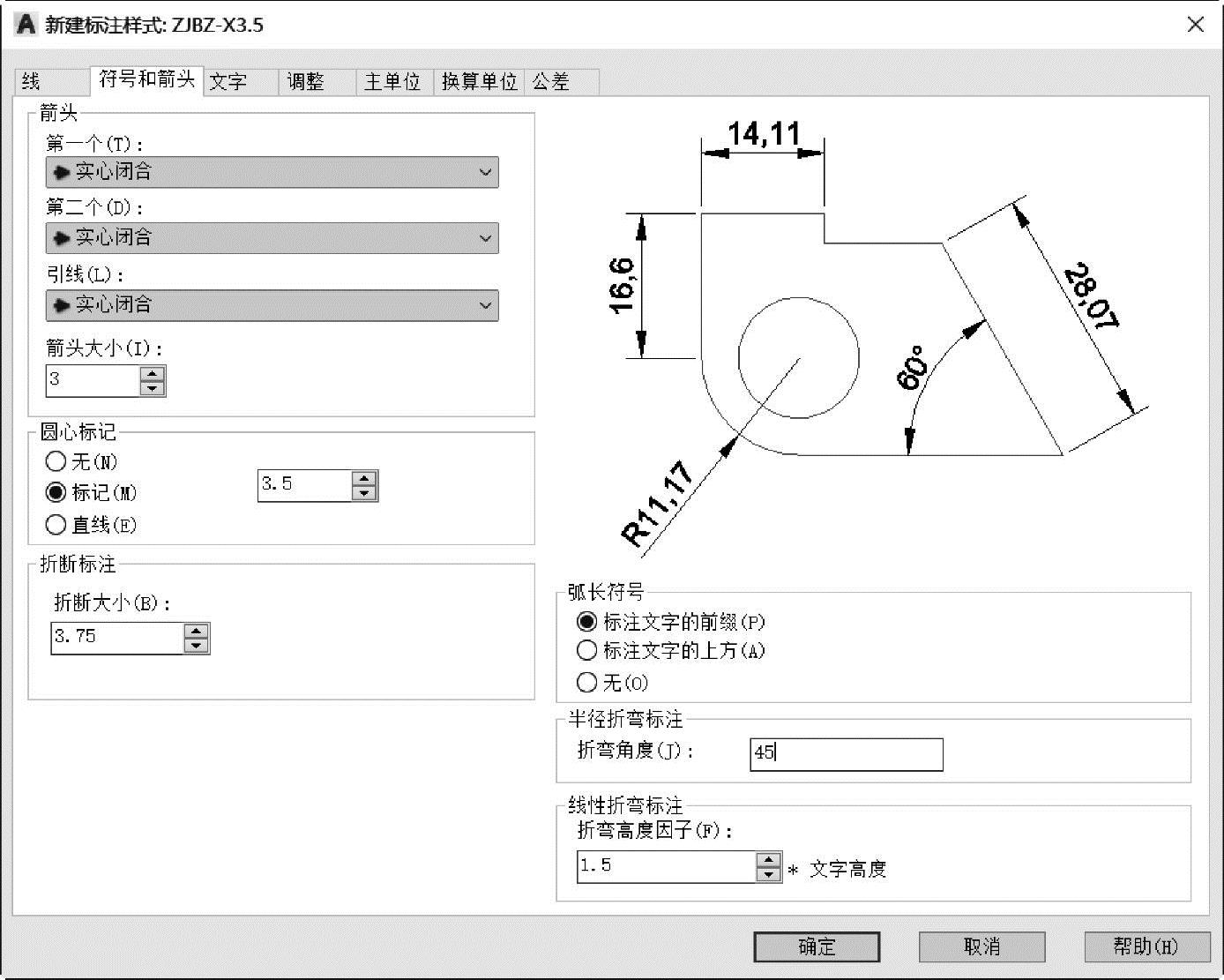

图6-23 定制符号与箭头

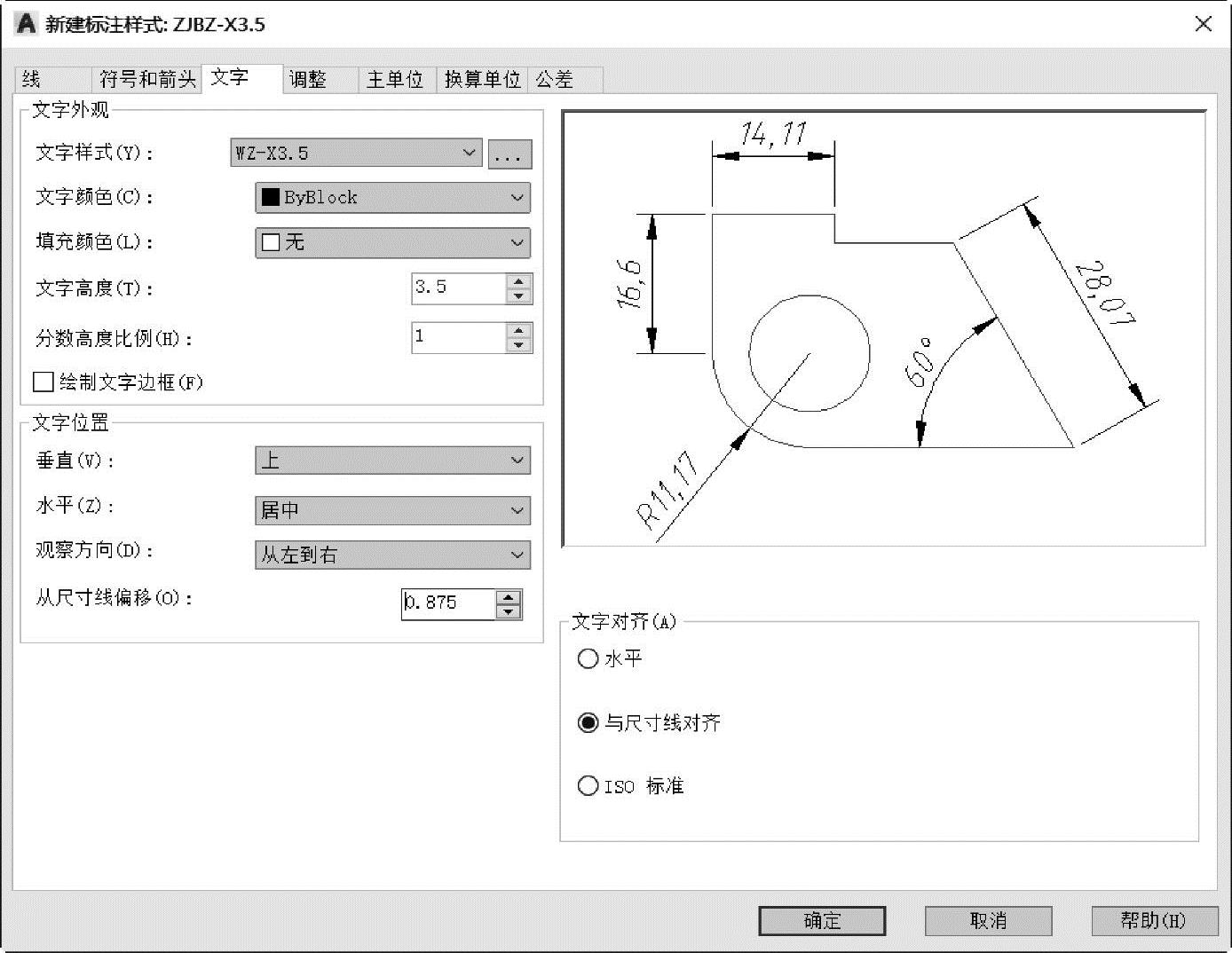

（6）单击“文字”选项卡。在“文字外观”选项组中，从“文字样式”下拉列表框中选择标注文字所使用的文字样式为“WZ-X3.5”（已经自定义好的一种文字样式）；在“文字位置”选项组中将“从尺寸线偏移”的参数值设置为“0.875”，在“文字对齐”选项组下选择“与尺寸线对齐”单选按钮，如图6-24所示。

图6-24 定制标注文字

（7）单击“主单位”选项卡。在“线性标注”选项组中，从“小数分隔符”下拉列表框中选择“‘.’（句点）”，如图6-25所示。

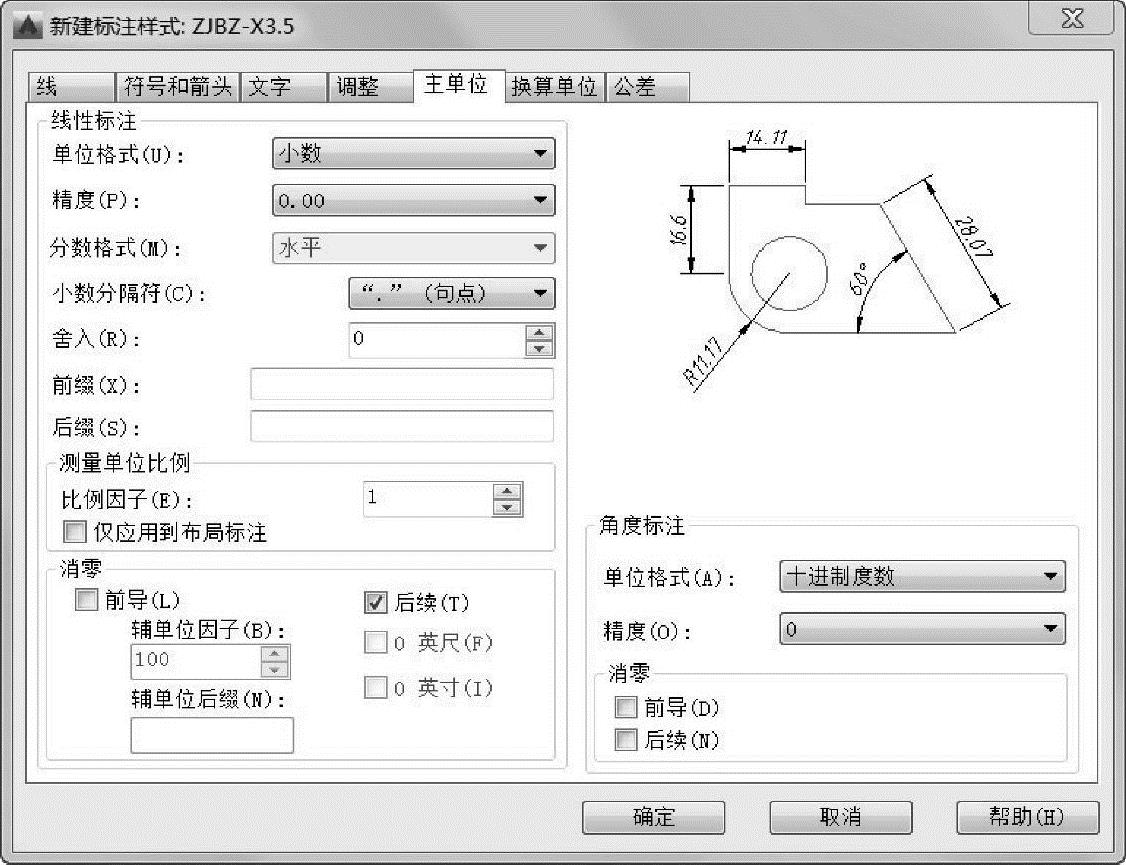

图6-25 设置主单位

（8）在“新建标注样式：ZJBZ-X3.5”对话框中单击“确定”按钮，返回到“标注样式管理器”对话框。

（9）在“样式”列表中选择“ZJBZ-X3.5”样式，在该对话框右部单击“置为当前”按钮，从而将所选标注样式设置为当前标注样式。

（10）在“标注样式管理器”对话框中单击“关闭”按钮。

上述设置的尺寸标注样式“ZJBZ-X3.5”基本上符合国家标准的标注要求，然而该样式中的角度尺寸文本并没有写成水平方向。国家标准要求标注角度的数字一律写成水平方向，一般注写在尺寸线的中断处，必要时也可以引出标注，或将数字书写在尺寸线的上方。如果需要将角度尺寸文本统一写成水平方向，并放置在尺寸线的中断处，那么需要在尺寸标注样式“ZJBZ-X3.5”的基础上，设置一个专门适用于角度标注的子样式，其具体的设置步骤如下。(www.daowen.com)

（1）单击“标注样式”工具按钮，或者从菜单栏中选择“格式”→“标注样式”命令，打开“标注样式管理器”对话框。

（2）在“样式”列表中，选择“ZJBZ-X3.5”样式。在对话框右部单击“新建”按钮，弹出“创建新标注样式”对话框。

（3）在“用于”下拉列表框中选择“角度标注”选项，如图6-26所示，然后单击“继续”按钮。

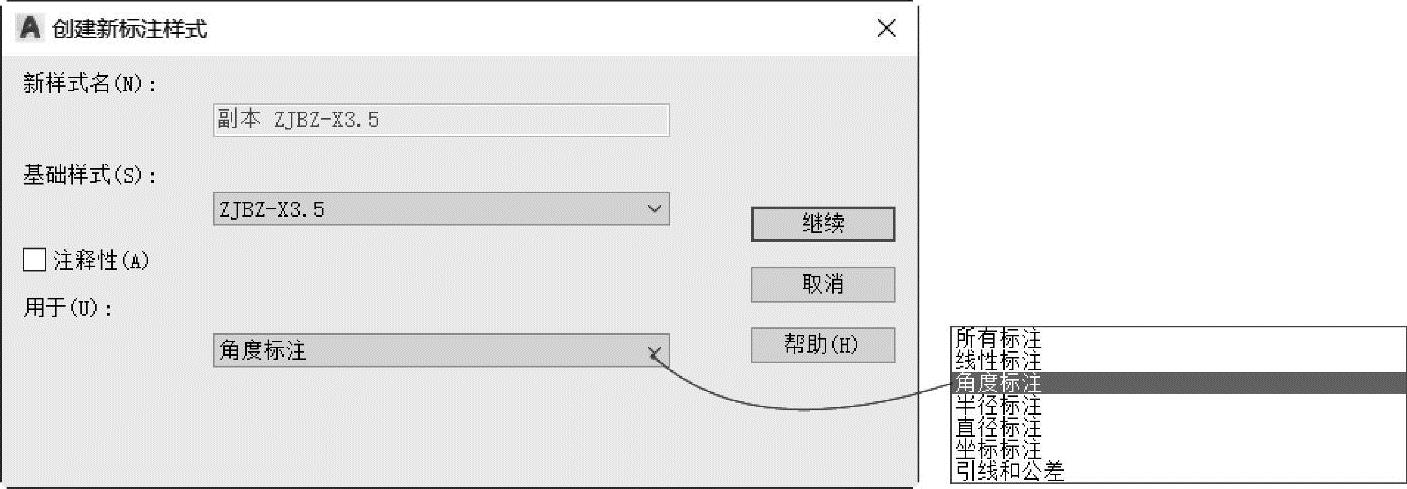

图6-26 选择子样式用途

（4）在打开的“新建标注样式：ZJBZ-X3.5：角度”对话框中，单击“文字”选项卡。在该选项卡的“文字对齐”选项组中选择“水平”单选按钮，如图6-27所示。

（5）单击“确定”按钮。

（6）返回到“标注样式管理器”对话框。在“样式”列表框中选择“ZJBZ-X3.5”样式，单击对话框右部的“置为当前”按钮。

（7）单击“关闭”按钮，完成该尺寸标注样式的设置。

说明：可以使用相同的方法，在上述“ZJBZ-X3.5”标注样式的基础上设置其他子样式，譬如分别设置专门用于半径标注和直径标注的子样式，这两种子样式的文字对齐选项都选择“ISO标准”。

另外，用户可以建立合适的“ZJBZ-X5”标注样式及其子样式，文字样式选定为“WZ-X5”，即适用于字高为5的标注样式及其子样式。

对尺寸标注样式、文字样式和图层设置完之后，可以在这些设置的基础上创建一个AutoCAD图形样板，方便调用。创建AutoCAD图形样板的步骤如下。

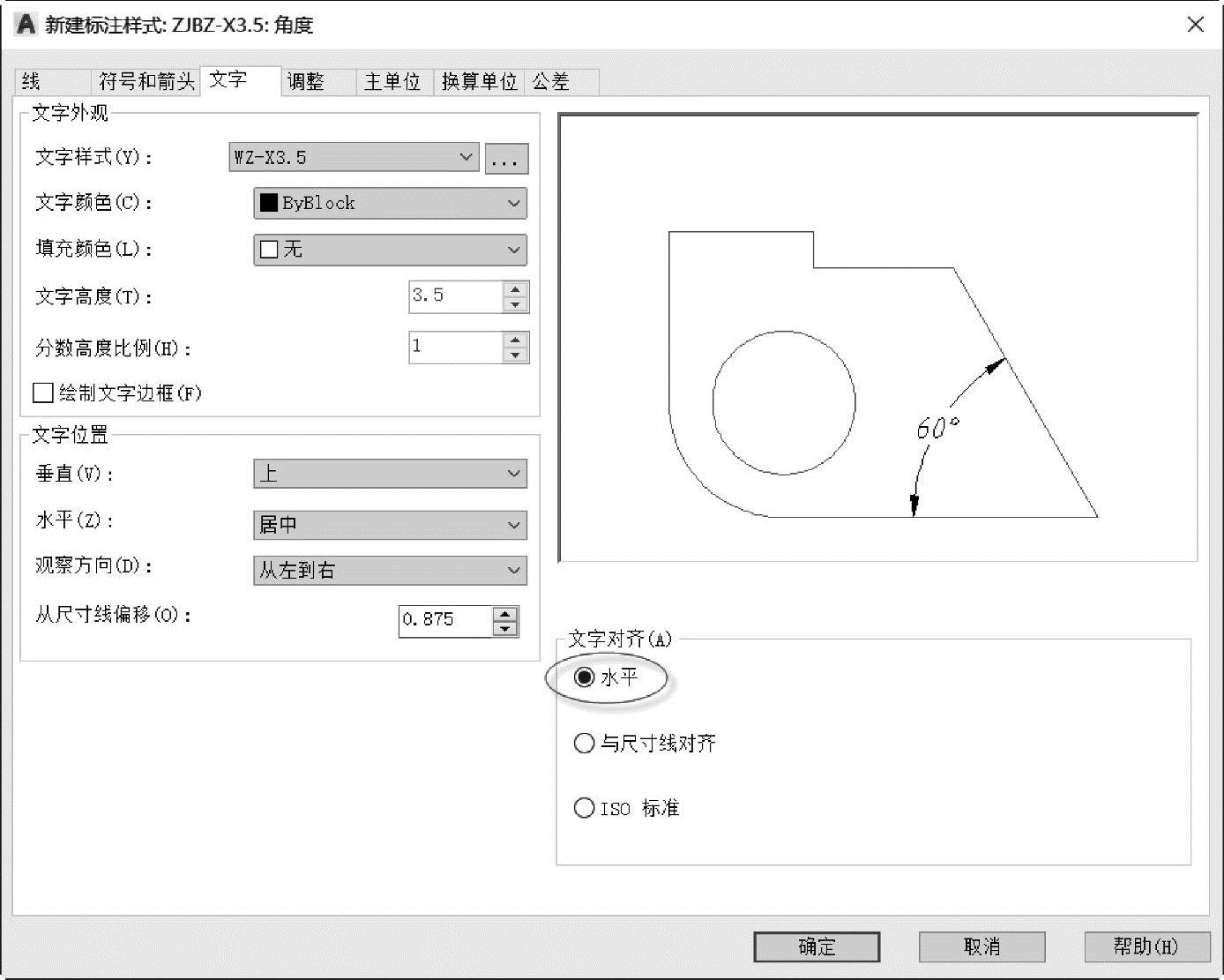

图6-27 设置角度标注的文字对齐

（1）在“快速访问”工具栏中单击“另存为”按钮，或者从菜单栏中选择“文件”→“另存为”命令，弹出“图形另存为”对话框。

（2）在“文件类型”下拉列表框中选择“AutoCAD图形样板（∗.dwt）”选项，Auto-CAD 2018自动将当前文件夹指向“Template”文件夹，在“文件名”框中输入“ZJ标准图形样板”，如图6-28所示。

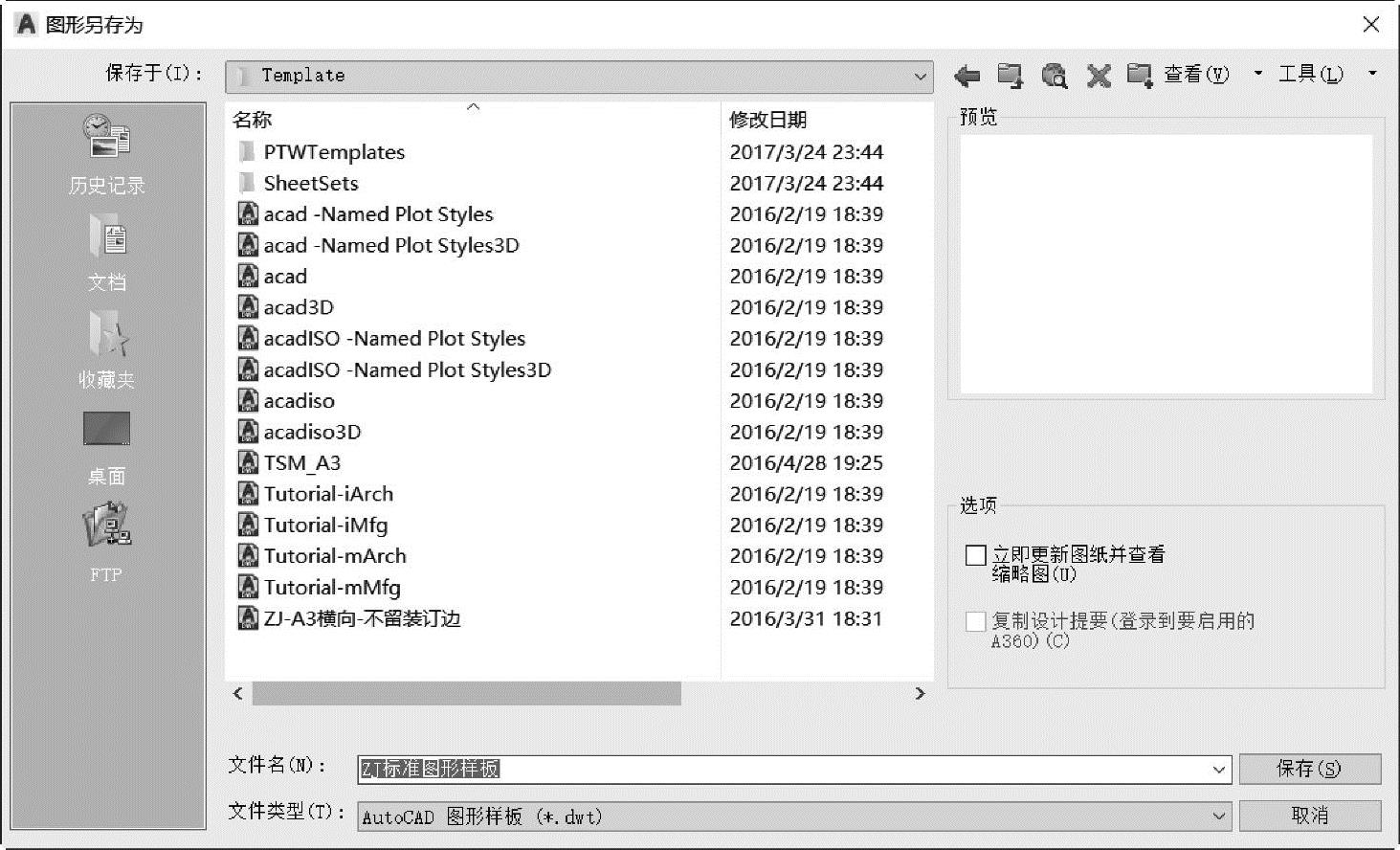

图6-28 “图形另存为”对话框

（3）单击“保存”按钮，系统弹出“样板选项”对话框，将“测量单位”选项设置为“公制”，可在对话框中输入样板文件的说明信息，如输入“标准公制的企业图形样板（设计梦网-博创设计坊），已设置图层、文字样式和尺寸标注样式等”，如图6-29所示。

（4）在“样板选项”对话框中单击“确定”按钮，完成该图形样板的创建。

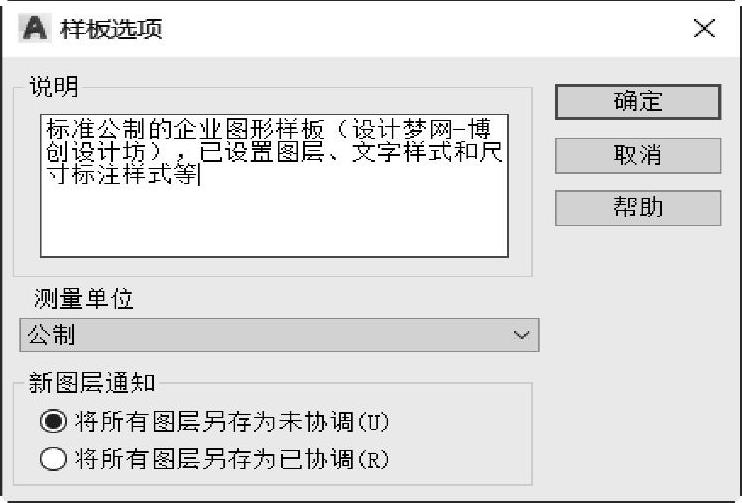

图6-29 输入样板说明
