设置图层操作包括设置图线的颜色、线型、线宽等。线型和线宽的设置方式在机械制图中是有明确要求的。

国家标准规定了技术制图所用图线的名称、形式、结构、标记及画法规则等。其中按GB/T 4457.4-2002规定,在机械图样中采用粗、细两种线宽,它们之间的比例为2∶1,假设将粗线的线宽设置为b(单位为mm),b应在0.25、0.35、0.5、0.7、1、1.4、2这些系列中根据图样的类型、尺寸、比例和缩微复制的要求确定。手工绘图时优先采用b=0.5或0.7,而采用计算机辅助绘图时,可采用b=0.25、0.35或0.5等,由于现在的打印技术和复印技术已经能够满足要求,本书优先采用b=0.35。常用图线见表6-1。

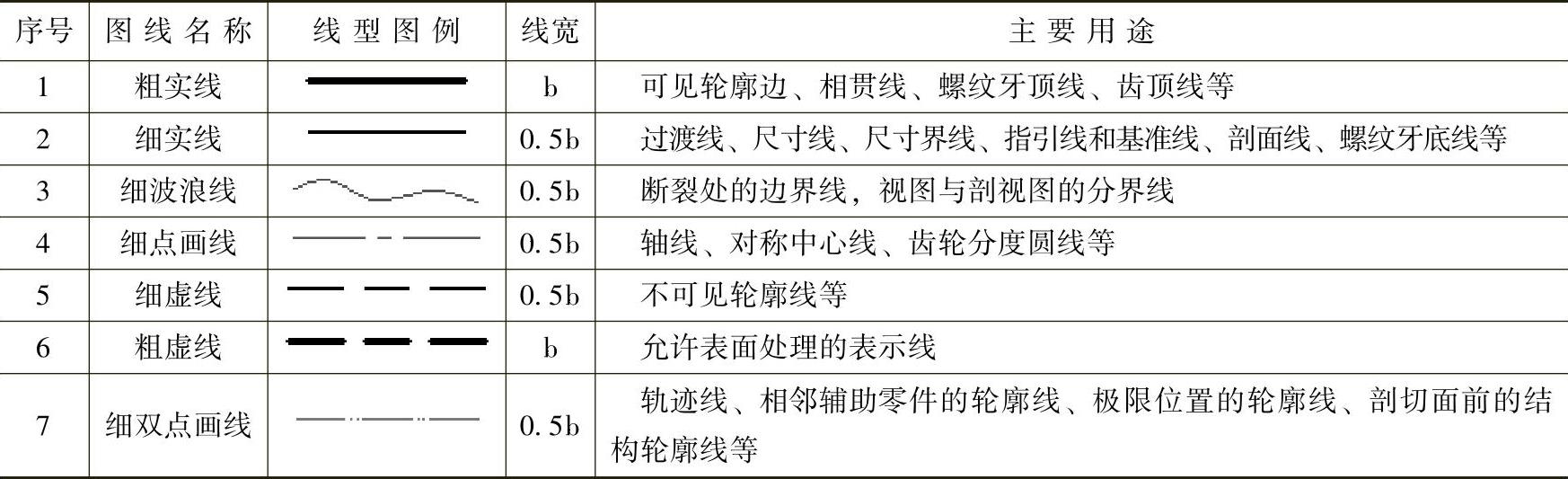

6-1 常用图线


在同一个图样中,同类图线的宽度应一致,细虚线、细点画线、细双点画线、双折线等画的长度和间距也应各大致相同。

下面举例说明如何按照表6-2所示的图层特性元素的取值(定义值)来设置一个常用的标准图层集。

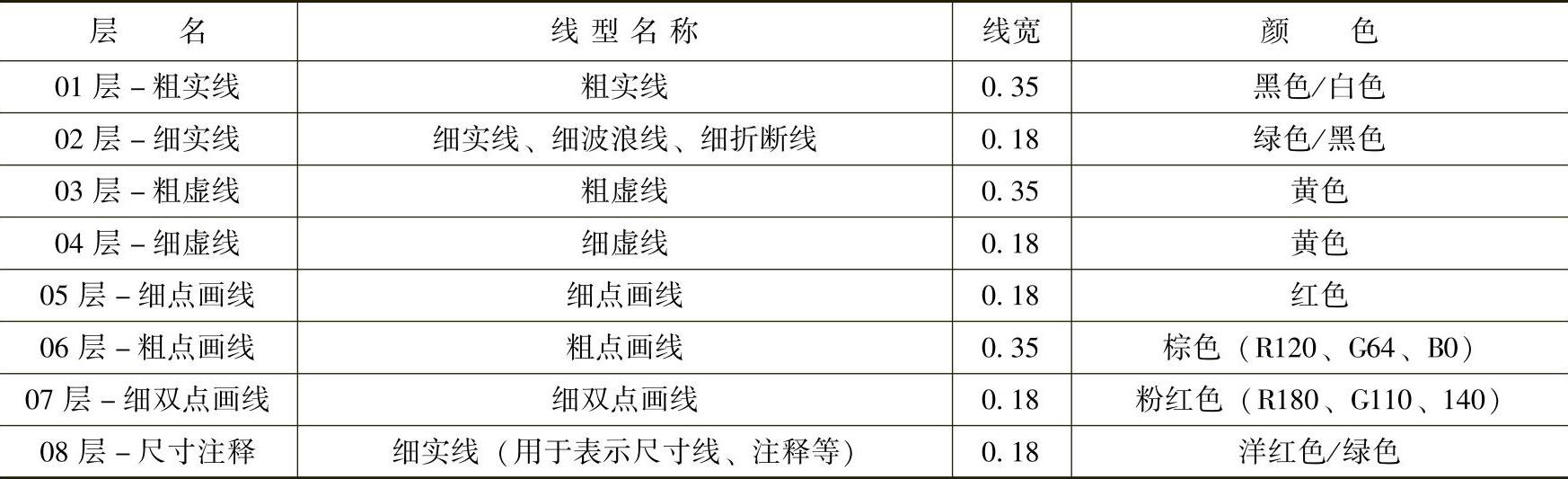

6-2 设置图层特性


新建文件并设置图层的操作步骤如下。

1.新建一个DWG文件

(1)在“快速访问”工具栏中单击“新建”按钮978-7-111-58002-7-Chapter06-17.jpg,或者从菜单栏中选择“文件”→“新建”命令,弹出“选择样板”对话框或“创建新图形”对话框(这与系统变量ST-ARTUP的设置值有关,这里以弹出“选择样板”对话框为例)。

(2)在“选择样板”对话框的“Template”样板列表中选择“acadiso.dwt”样板文件。

(3)在“选择样板”对话框中单击“打开”按钮,AutoCAD自动将打开的该样板文件以“drawing#.dwg”(#为从1开始的序数)形式来命名。

说明:如果不使用样板文件来创建新图形,则可以在“选择样板”对话框中单击“打开”按钮旁边的978-7-111-58002-7-Chapter06-18.jpg按钮,接着从打开的命令列表中选择“无样板打开-公制”或“无样板打开-英制”,如图6-8所示。

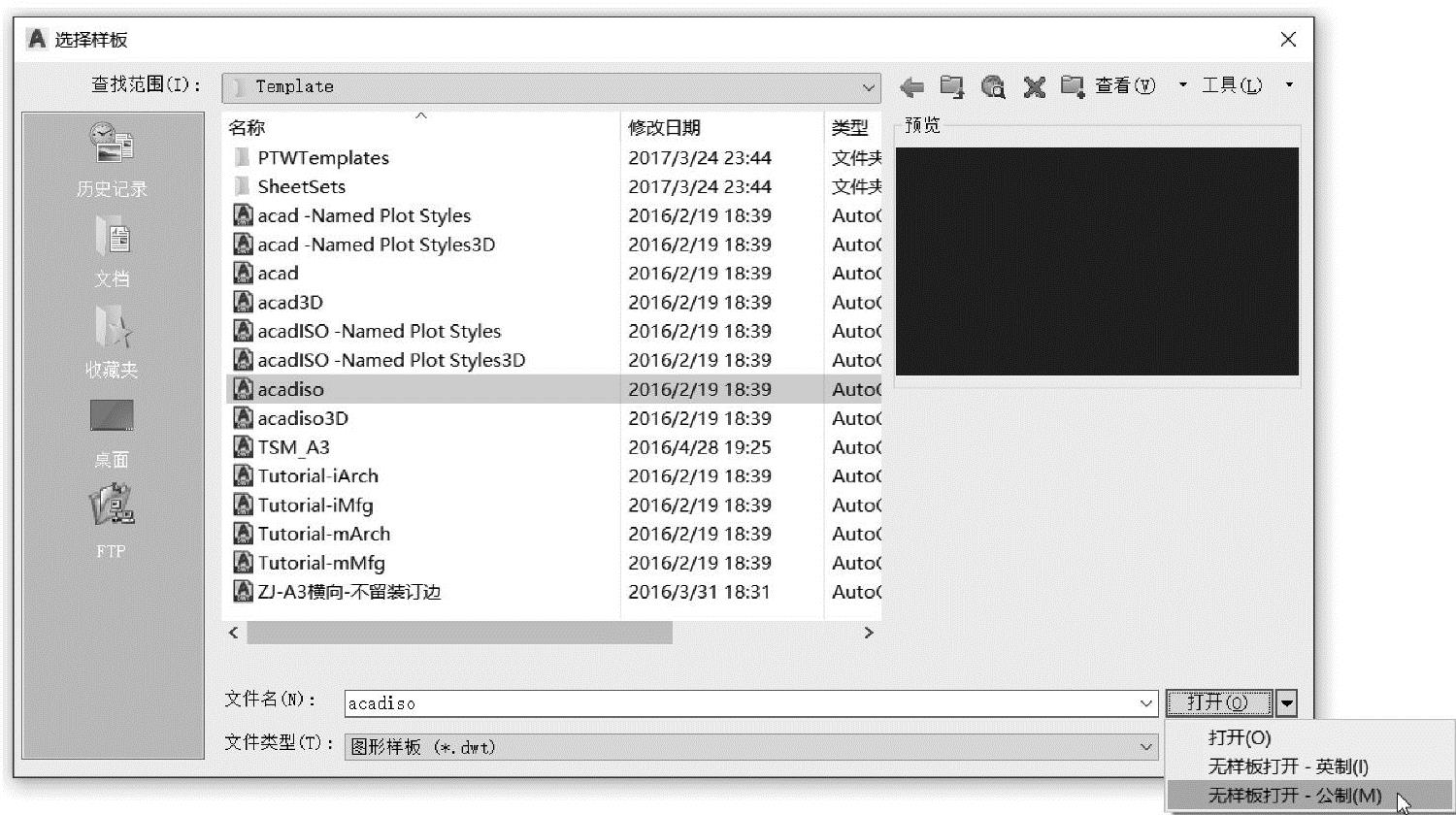

图6-8 选择无样板打开的方式创建新图形

2.加载线型

(1)在功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮978-7-111-58002-7-Chapter06-20.jpg,或者从菜单栏中选择“格式”→“图层”命令,打开“图层特性管理器”对话框,可以看到,Auto-CAD 2018在这种情况下只定义一个图层,即“0”层。

(2)在图层列表框中单击“0”层的线型名称,打开“选择线型”对话框,如图6-9所示。

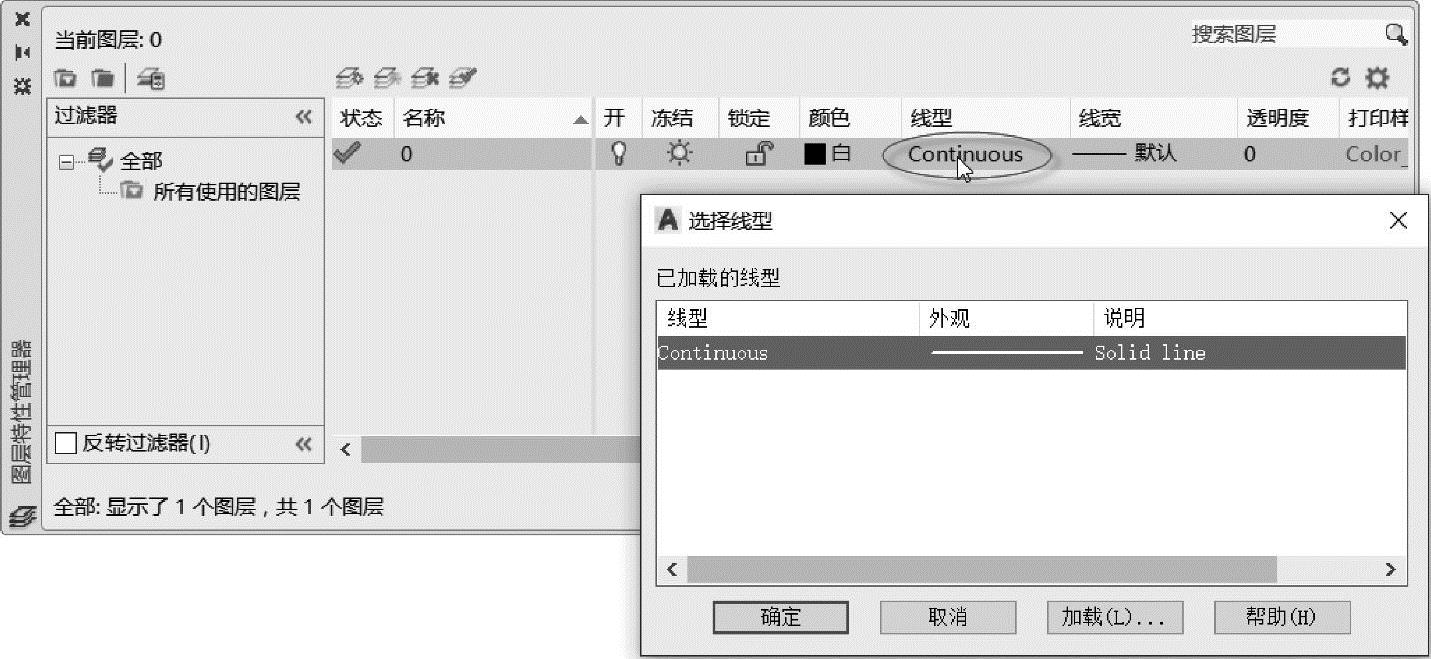

图6-9 定义线型

(3)在“选择线型”对话框中单击“加载”按钮,打开图6-10所示的“加载或重载线型”对话框。

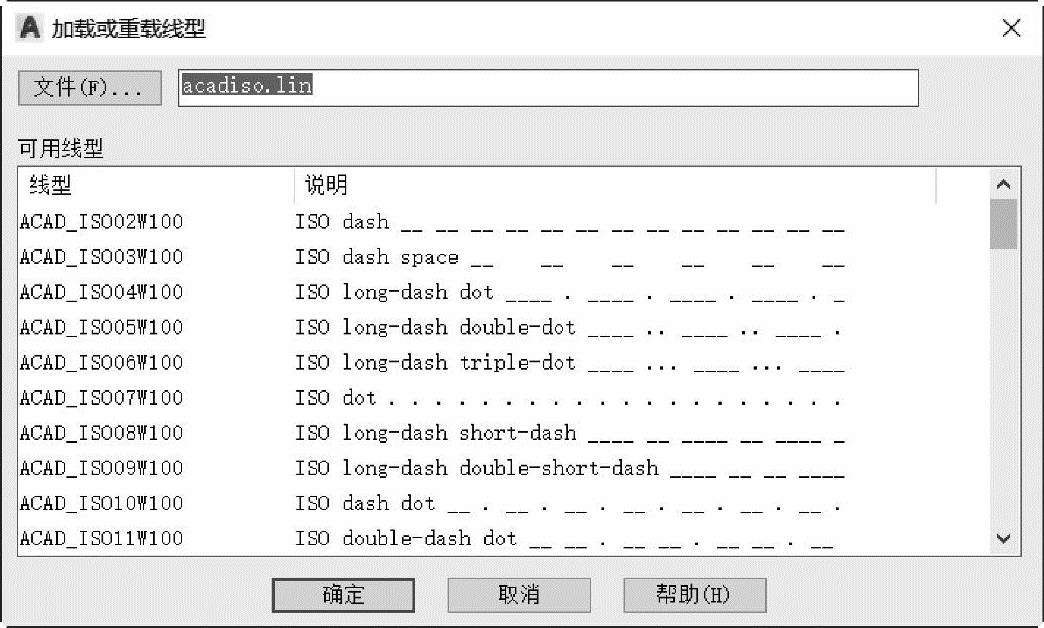

图6-10 “加载或重载线型”对话框

(4)按住<Ctrl>键分别选择“ACAD_ISO02W100”(虚线)、“ACAD_ISO10W100”(点画线)、“ACAD_ISO12W100”(双点画线)、“CENTER2”(中心线)。

(5)在“加载或重载线型”对话框中单击“确定”按钮,可以在“选择线型”对话框中看到所加载的线型,如图6-11所示。

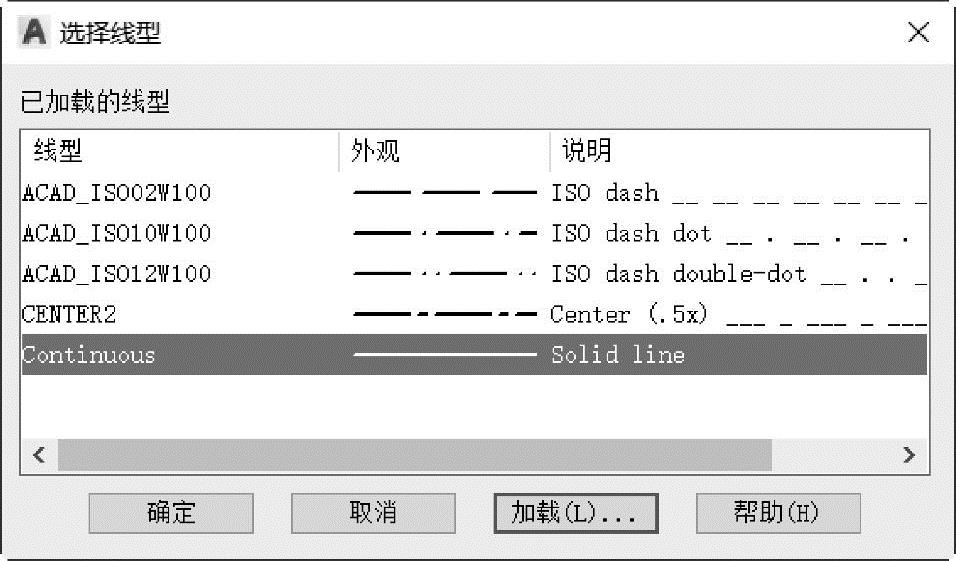

图6-11 加载的线型

(6)在“选择线型”对话框中单击“确定”按钮。

3.设置各图层特性


(2)在列表框中,输入该层的名称为“01层-粗实线”。

(3)单击“01层-粗实线”图层的线宽单元格,打开“线宽”对话框,在“线框”对话框中选择线宽为“0.35mm”,如图6-12所示,单击“确定”按钮。


(5)在列表框中,输入该新建层的名称为“02层-细实线”。

(6)单击“02层-细实线”图层的线宽单元格,打开“线宽”对话框,选择线宽为“0.18mm”,单击“确定”按钮。

(7)单击“02层-细实线”图层的颜色图标,打开“选择颜色”对话框,从中选择绿色,如图6-13所示。选择好颜色后,在“选择颜色”对话框中单击“确定”按钮。

(8)单击“新建图层”按钮978-7-111-58002-7-Chapter06-26.jpg,在列表框中输入该新建层的名称为“03层-粗虚线”。


图6-12 选择指定图层的线宽

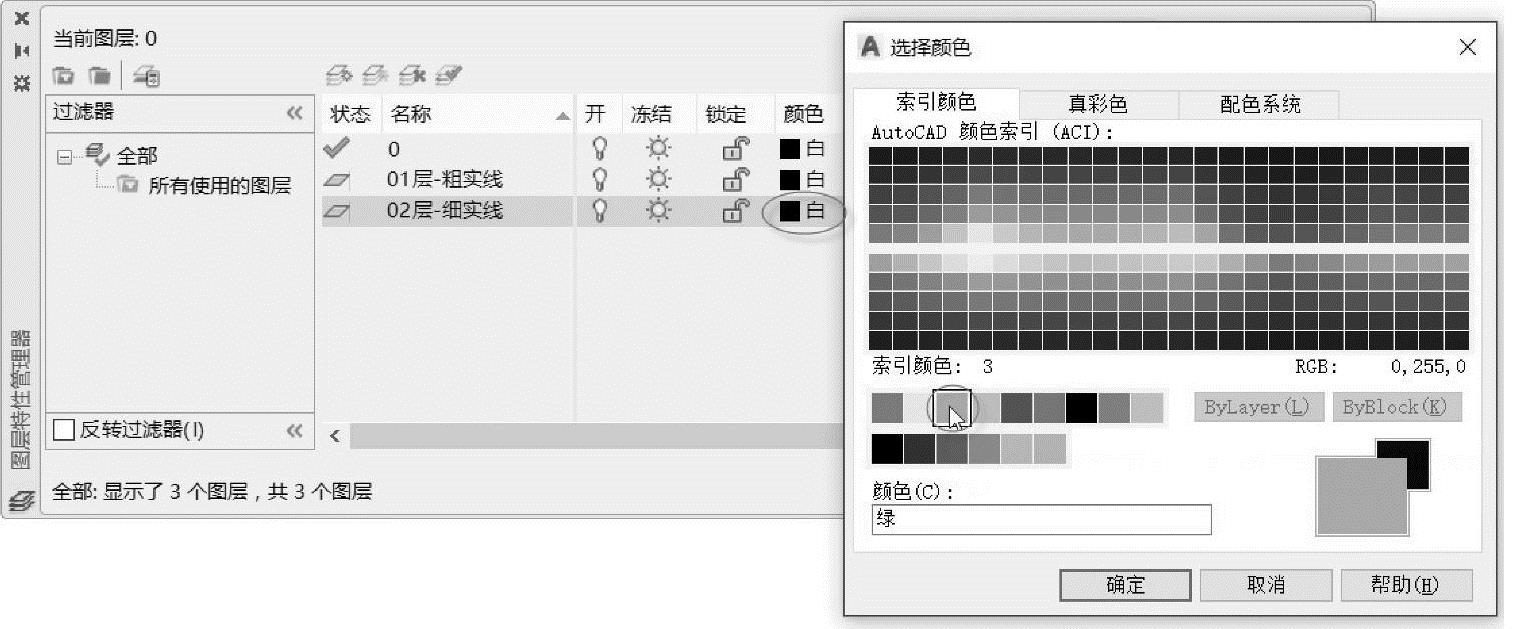

图6-13 设置指定图层的颜色

(9)单击“03层-粗虚线”图层的颜色图标,打开“选择颜色”对话框,从中选择黄色,单击“确定”按钮。

(10)单击“03层-粗虚线”图层的线型名称,打开“选择线型”对话框,选择已加载的线型为“ACAD_ISO02W100”(虚线),如图6-14所示,单击“确定”按钮。

(11)单击“03层-粗虚线”图层的线宽单元格,打开“线宽”对话框,选择线宽为“0.35mm”,单击“确定”按钮。

(12)与此类似,继续增加并定义其他所需的图层,设置好的图层如图6-15所示。其中,在定义“06层-粗点画线”和“07层-细双点画线”的颜色时使用了RGB值来定义颜色,其方法是在打开的“选择颜色”对话框中切换至“真彩色”选项卡,从“颜色模式”下拉列表框中选择“RGB”,接着分别设置“红(R)”“绿(G)”“蓝(B)”数值即可。“05层-细点画线”的线型可以选“CENTER2”,“06层-粗点画线”的线型可以选“ACAD_ISO10W100”。完成相关图层设置后,可以在列表框中选择其中一个常用的命名图层,单击“置为当前”按钮978-7-111-58002-7-Chapter06-29.jpg,从而将选定图层设置为当前图层,将在当前图层上绘制创建的对象。

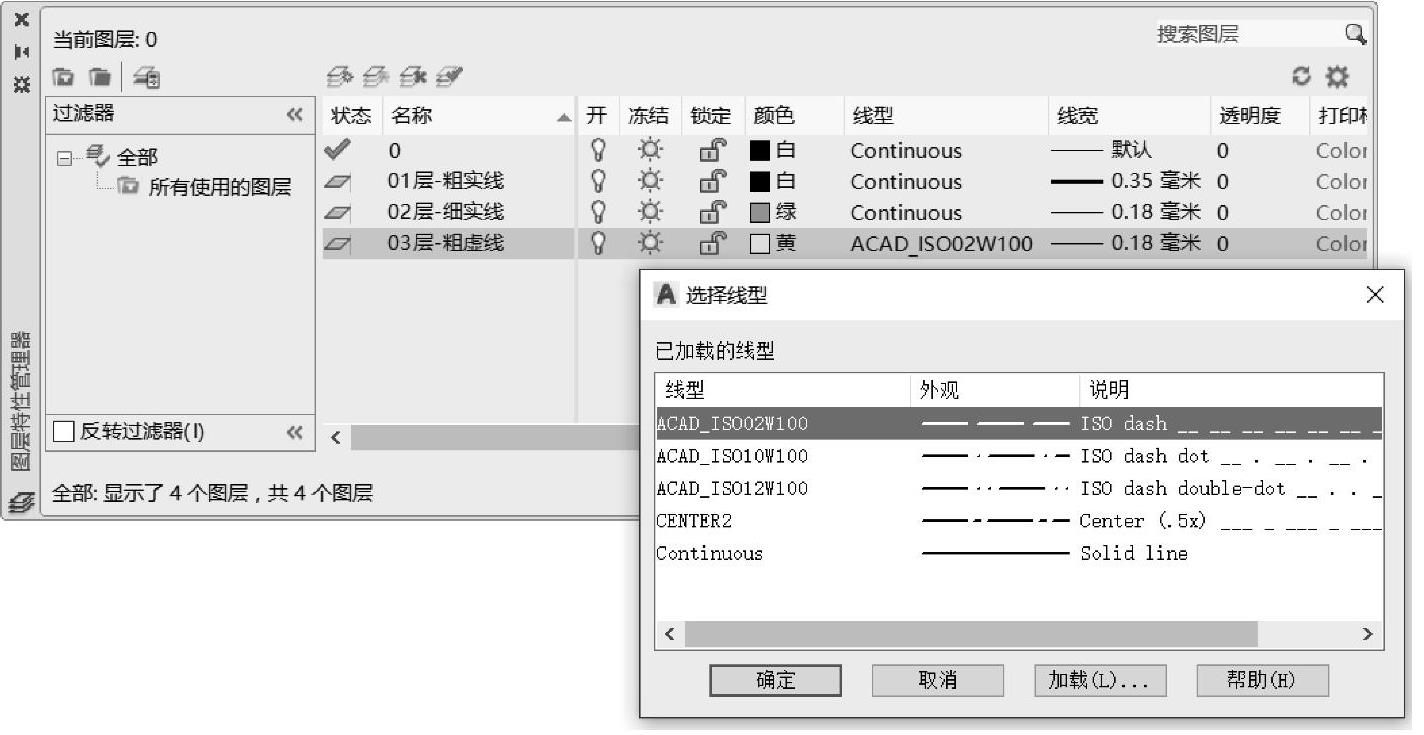

图6-14 设置指定图层的线型

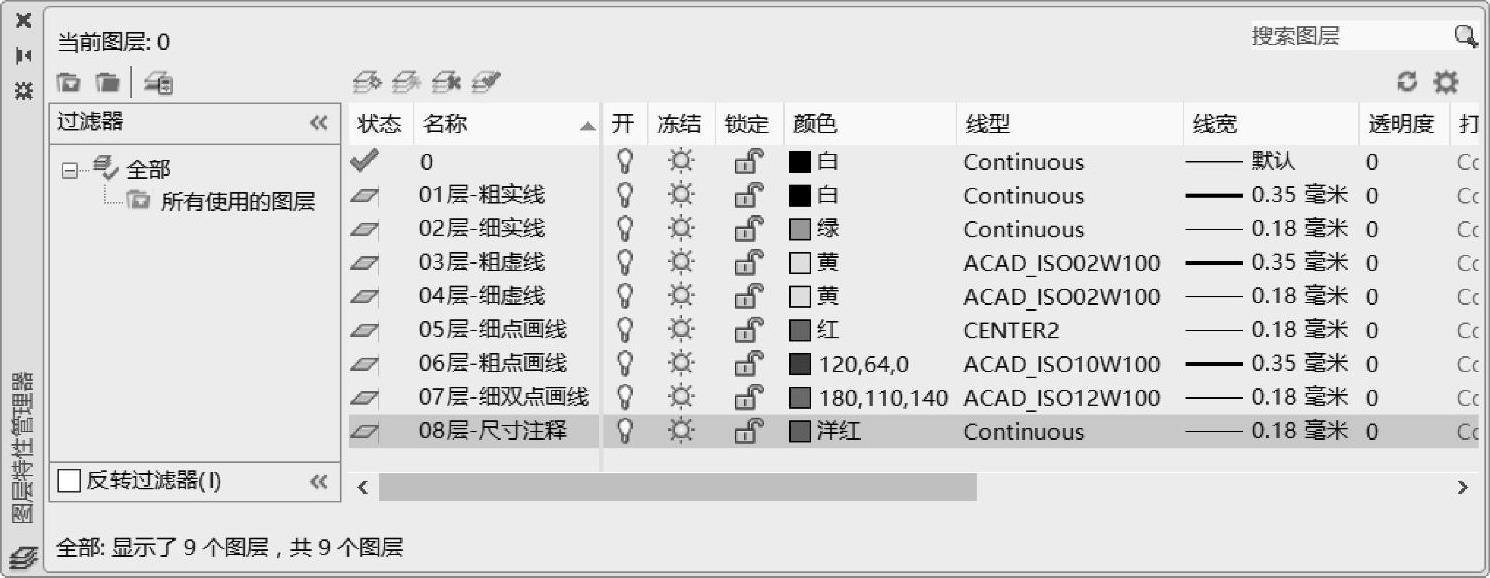

图6-15 设置好的图层

(13)关闭“图层特性管理器”对话框,结束图层的设置工作。

(14)在“快速访问”工具栏中单击“另存为”按钮978-7-111-58002-7-Chapter06-32.jpg,在指定的位置将该文件保存为“ZJBC_标准.DWG”。
