工程制图所完成的机械图样是设计和制造机械、其他产品的重要资料，是交流技术思想的语言。机械图样的图形画法、尺寸标注等，都需要遵守一定的规范，如国家标准《机械制图》等。机械制图标准可分为国际标准（如ISO）、国家标准（GB）、专业标准或部颁标注（如航空标准HB）和企业标准等。在实际工作中，由于技术交流的需要，还有机会接触到其他一些国家的标准，如ANSI（美国）、JIS（日本）、DIN（德国）等。

在使用AutoCAD 2018进行工程制图之前，需要根据标准或企业情况进行一些必要的设置，设置的内容包括图纸幅面及格式、绘图框、比例、字体、图线、标题栏、注释文本、尺寸标准等基本要素。

可以将设置好的图样保存为AutoCAD的样板文件，当然AutoCAD也提供自带的样板文件，用户可以从中选择一种。使用需要的统一样板文件的好处是可以节省很多时间，而不用每次在新建文件时都重复设置图层、文字样式、尺寸标注等。在系统默认情况下，图形样板文件位于“Template”文件夹中，新建图形并准备使用样板时，系统会自动指向该文件夹，如图6-1所示，在“选择样板”列表框中自动列出的图形样板均位于“Template”文件夹中。

(www.daowen.com)

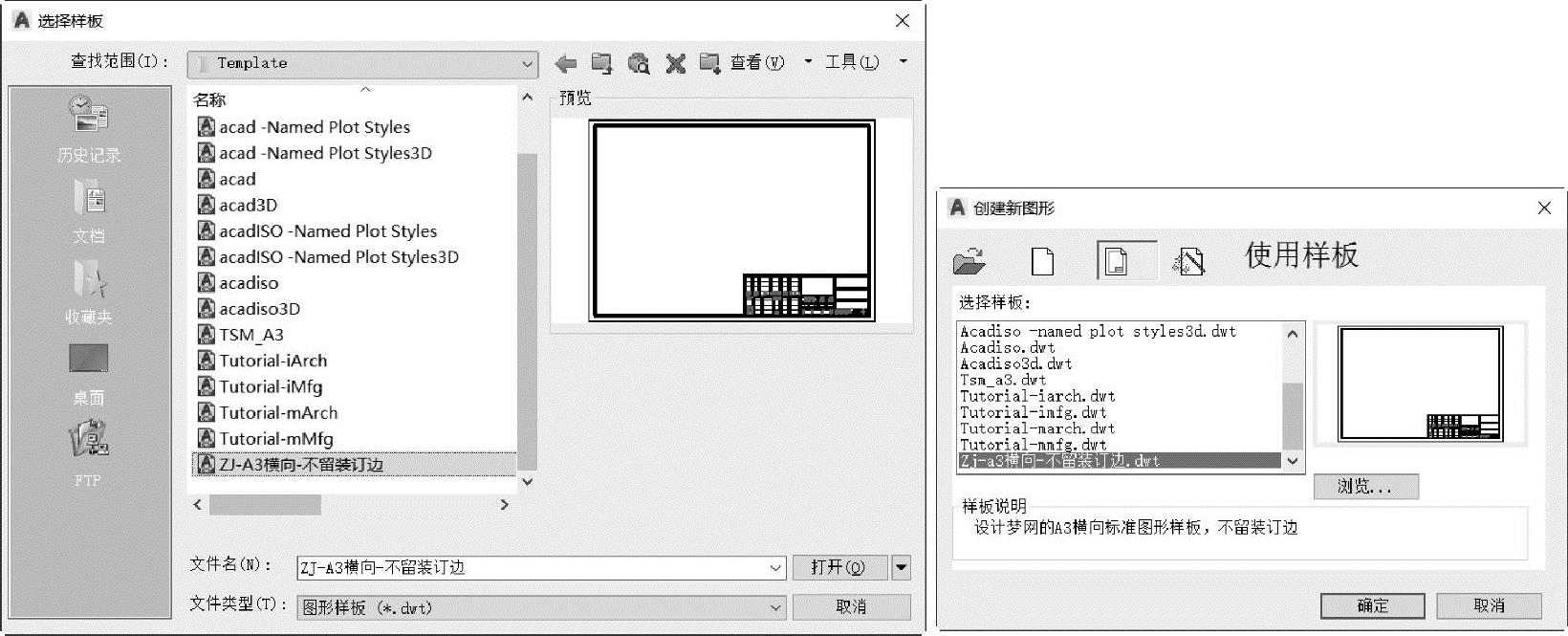

图6-1 “选择样板”对话框和“创建新图形”对话框

本书以ISO或GB机械制图中的有关规定为依据进行介绍。
