工具选项板也是一个实用的辅助设计工具，巧用工具选项板可以便于组织、共享和放置对象（如图形块、填充图案等）。灵活运用选项板可以在一定程度上提高绘图速度。

如果AutoCAD工作空间的当前工作界面中没有显示有工具选项板，那么可以在功能区“视图”选项卡的“选项板”面板中单击“工具选项板”按钮，或者在菜单栏中选择“工具”→“选项板”→“工具选项板”复选命令，或者直接按＜Ctrl+3＞组合键，从而打开图5-36所示的工具选项板窗口。在工程制图中，常用的默认选项卡有“机械”“图案填充”“电力”“注释”“约束”“建模”“土木工程”“结构”和其他资料库等，在每一个工具选项卡中都分别列出一些常用的图样，以供用户选择。

在工具选项板的标题栏中单击“自动隐藏”按钮，可以自动隐藏工具选项板的显示窗口，而只保留单个标题栏。此时若单击标题栏中出现的“自动显示”按钮，则可以再次显示工具选项板的显示窗口。

用户可以设置工具选项板窗口的透明度，方法是单击工具选项板标题栏中的“特性”按钮，则系统弹出图5-37a所示的一个快捷菜单，选择该快捷菜单中的“透明度”命令，将打开图5-37b所示的“透明度”对话框，利用该“透明度”对话框可以拖动相应滑块设置工具选项板的透明度。如果使用硬件加速驱动程序和操作系统的组合时，选项板透明性不可用，则系统会弹出一个对话框来提示用户。

图5-36 工具选项板

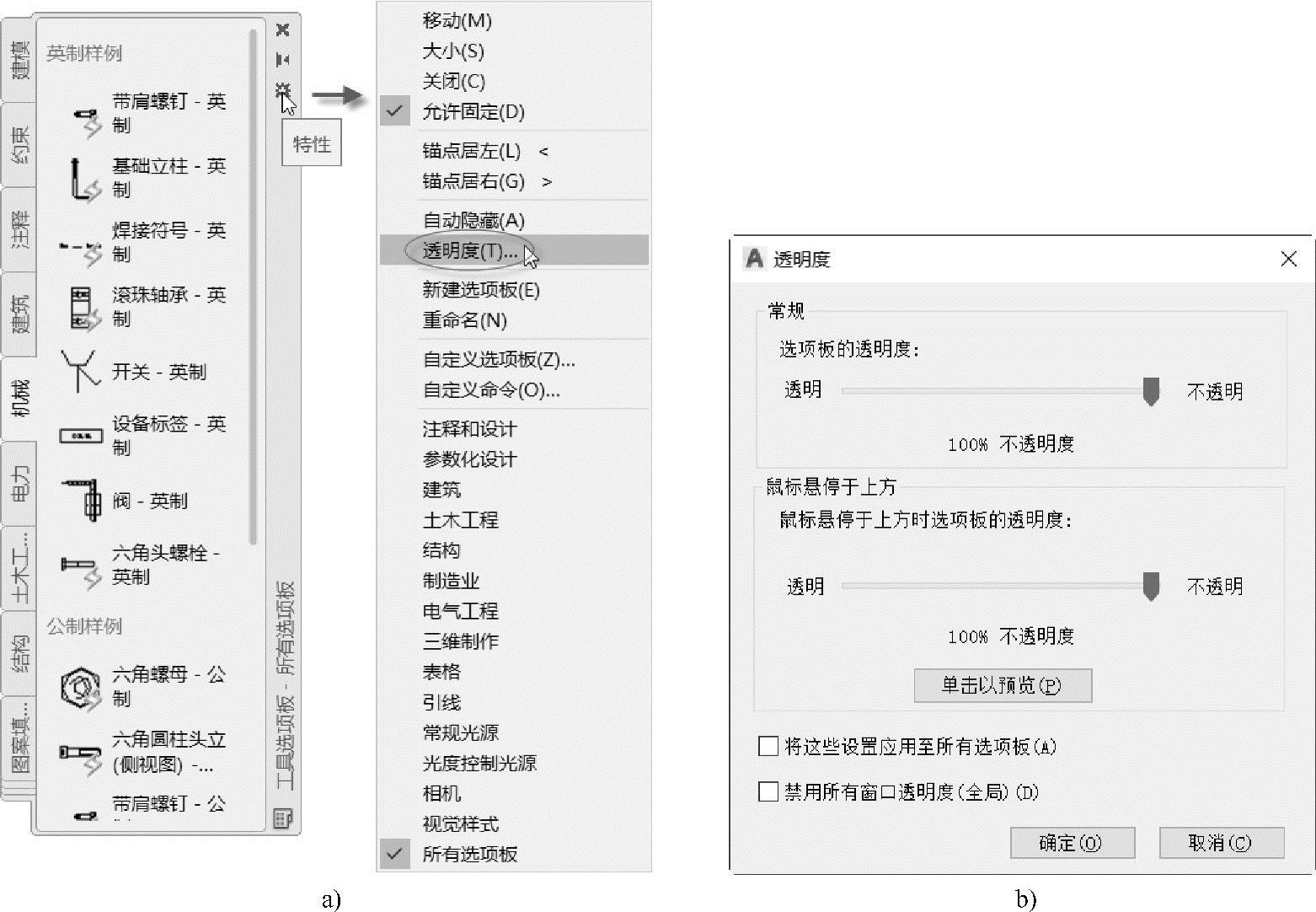

图5-37 设置工具选项板的透明度

a）选择“透明度”命令 b）“透明度”对话框

在工具选项板的空白区域单击鼠标右键并接着在弹出的快捷菜单中选择“新建选项板”命令，或者单击工具选项板标题栏中的“特性”按钮并选择“新建选项板”命令，然后在出现的文本框中输入工具选项名称，即可在工具选项板上增加一个新的选项卡。此时，新选项卡上并没有内容，需要使用“剪切”“复制”“粘贴”等命令将其他选项卡上或设计中心上的内容（包括图形、块和填充图案等）复制粘贴过来。

在实际设计中，可以将设计中心和工具选项板结合起来，量身定做一个快捷方便的工具选项卡。例如，通过设计中心创建一个专门用来注写表面结构符号（表面结构要求）的工具选项卡，其方法和步骤如下。(www.daowen.com)

（1）从设计中心的内容显示区域选择包含表面粗糙度块的图形文件，或者选择某图形文件中的所有需要的表面结构符号图形块。

（2）用鼠标右键单击所选对象。

（3）在弹出的快捷菜单中选择“创建工具选项板”选项，如图5-38所示。

（4）所选的块便出现在工具选项板的新建选项卡中，并在当前文本框中输入该新建选项卡的名称为“表面结构要求符号”，如图5-39所示。

图5-38 通过设计中心创建工具选项板

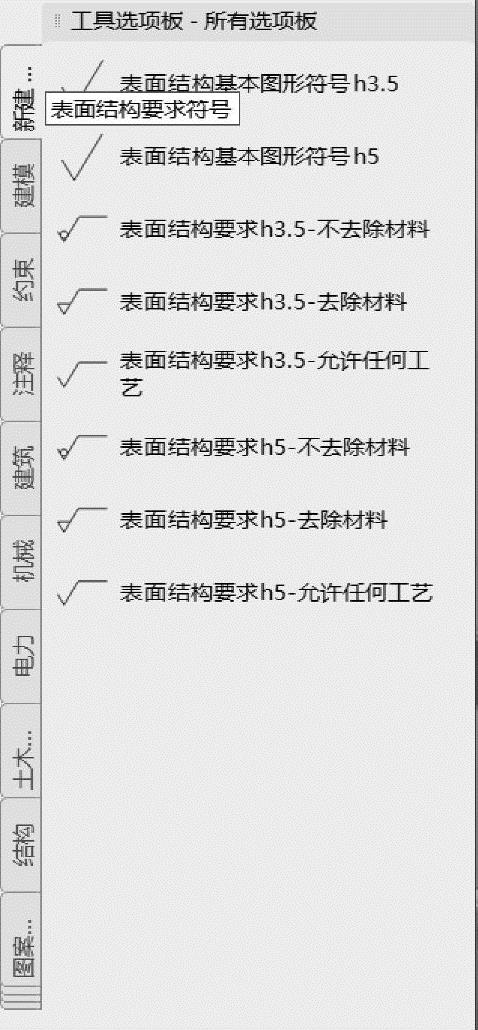

图5-39 新建工具选项板

这样在以后设计零件图的过程中，如果需要注写表面结构要求，可以直接从工具选项板中选择所需的表面结构符号，然后将其放置在零件图上的适当位置，并输入表面结构要求值（相关属性定义）即可。
