在AutoCAD 2018中内置了一个“快速计算器”选项板，其功能相当于一个桌面计算器。使用该“快速计算器”选项板，可以进行数字计算、科学计算、单位转换和变量求值等。

在菜单栏中选择“工具”→“选项板”→“快速计算器”命令（其组合键为＜Ctrl+8＞），或者在“实用工具”面板中单击“快速计算器”按钮，打开图5-16所示的“快速计算器”选项板。在该“快速计算器”选项板中进行计算操作就如同在电子计算器产品上操作一样。

利用鼠标在“快速计算器”选项板中的“数字键区”或“科学”区域单击相应的按键，可以输入数字表达式或函数表达式，然后单击“等于”按钮或者在键盘上按＜Enter＞键，便可以获得计算结果。例如，通过“数字键区”的相关按键，完成数字表达式“8∗pi/3.5”的输入，单击“等于”按钮，便得出图5-17所示的快速计算结果。

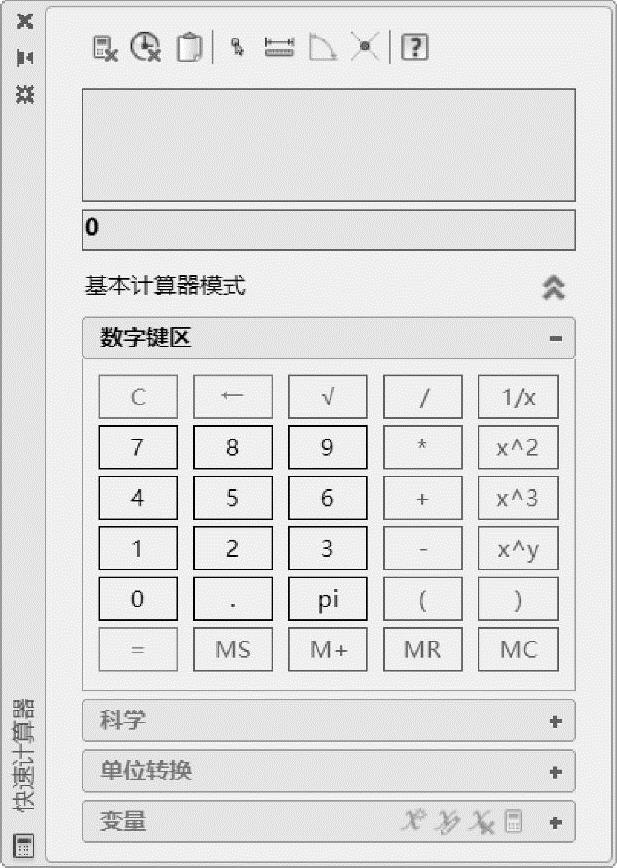

图5-16 “快速计算器”选项板

在进行设计时，有时需要对数值进行单位换算，例如，将米转换为英尺、将弧度转换为角度等。现在以16英尺等于多少米为例，说明如何进行单位转换，具体的操作步骤如下。

（1）在“实用工具”面板中单击“快速计算器”按钮，或者按＜Ctrl+8＞组合键，打开“快速计算器”选项板，展开“单位转换”区域。

（2）在“单位转换”区域中，选择“单位类型”为“长度”，“转换自”的参数值为“英尺”，“转换到”的参数值为“米”，设置“要转换的值”为“16”。

（3）按＜Enter＞键或者在“已转换的值”位置处单击，得到转换结果，如图5-18所示。

图5-17 计算示例

图5-18 进行单位转换的结果

在“快速计算器”选项板的“变量”区域，可以使用指定的函数对变量求值，如图5-19所示。主要的函数如下。

●Phi：求黄金比例，固定值为1.61803399。

●Dee：值为dist（end，end），用于测量两个端点之间的距离。

●Ille：值为ill（end，end，end，end），求出由4个端点定义的两条直线的交点。

●Mee：值为（end+end）/2，求出两个端点之间的中点。

●Nee：值为nor（end，end），XY平面中两个端点的法向单位矢量。

●Rad：用于获取圆、圆弧或多段线弧线段的半径的rad函数。

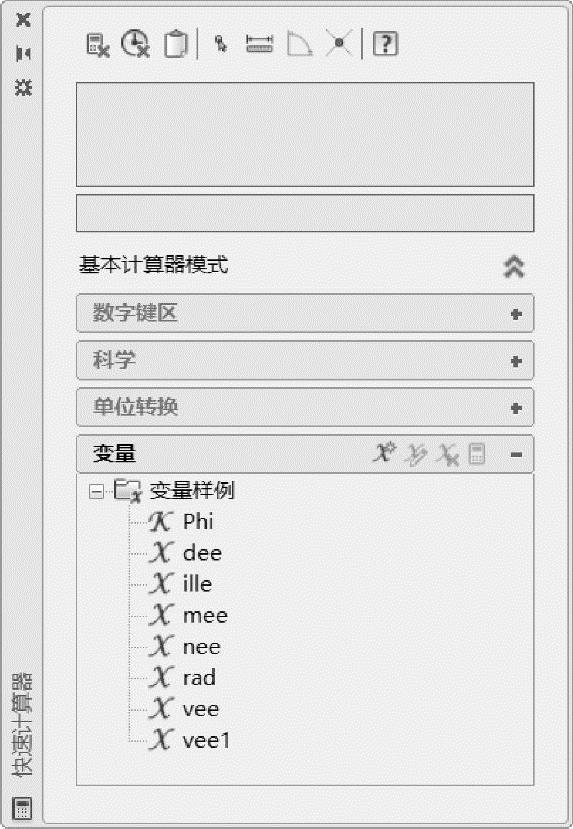

图5-19 使用变量

●Vee：值为vec（end，end），两个端点之间的矢量。

●Vee1：值为vec1（end，end），两个端点之间的单位矢量。

在“变量”区域的“变量”行有4个按钮，从左到右分别为“新建变量”按钮、“编辑变量”按钮、“删除”按钮和“将变量返回到输入区域”按钮。(www.daowen.com)

下面是使用“快速计算器”选项板进行辅助设计的一个简单示例，原始图形如图5-20a所示（本书提供配套的源文件“使用快速计算器.dwg”）。该示例中有两项任务，一是求出点A和点B的距离值，二是在两对象距离线之间的中点位置处绘制一个半径为5的圆，效果如图5-20b所示。

图5-20 原始图形及示例操作结果

a）原始图形 b）完成的图形效果

方法和步骤如下。

（1）求出点A和点B的距离值。

1）在“实用工具”面板中单击“快速计算器”按钮，或者按＜Ctrl+8＞组合键，系统弹出“快速计算器”选项板。

2）在“快速计算器”选项板中单击“两点之间的距离”按钮，此时，“快速计算器”选项板临时被关闭。

3）依次选择A端点和B端点。

4）系统自动返回（打开）“快速计算器”选项板，并在输入框中显示两点之间的距离值，如图5-21所示。

5）按＜Ctrl+8＞组合键，快速关闭“快速计算器”选项板。

（2）在两对象的中点处绘制一个半径为5的圆。

1）单击“圆心，半径”按钮。

2）按＜Ctrl+8＞组合键，快速打开“快速计算器”选项板。

3）展开“变量”区域，选择“mee”函数，单击“将变量返回到输入区域”按钮，如图5-22所示。

4）在“快速计算器”面板中单击“应用”按钮。

5）在靠近端点A处单击直线3。

6）在靠近端点B处单击直线1，或者在靠近端点B处单击直线2。

7）在命令窗口的当前命令行中输入半径值为“5”，按＜Enter＞键完成。

图5-21 计算两点距离的结果

图5-22 选择变量样例并进行操作
