修改图形对象特性的方法与技巧

图形对象的特性包括很多方面,如基本特性、几何图形、打印样式、视图及其他特性等。图形的颜色、图层、线型、线型比例、线宽等一般归纳在基本特性的范畴之内。

如果要查看或者修改图形对象的特性,那么可以先选择该图形对象,接着在功能区“视图”选项卡的“选项板”面板中单击“特性”工具按钮978-7-111-58002-7-Chapter05-24.jpg,或者执行“工具”→“选项板”→“特性”菜单命令,如图5-14a所示,系统会在工作界面中打开图5-14b所示的“特性”选项板(也称“特性”面板),其中显示了所选图形对象的相关特性,利用该“特性”选项板可以修改所选图形对象的相关特性。

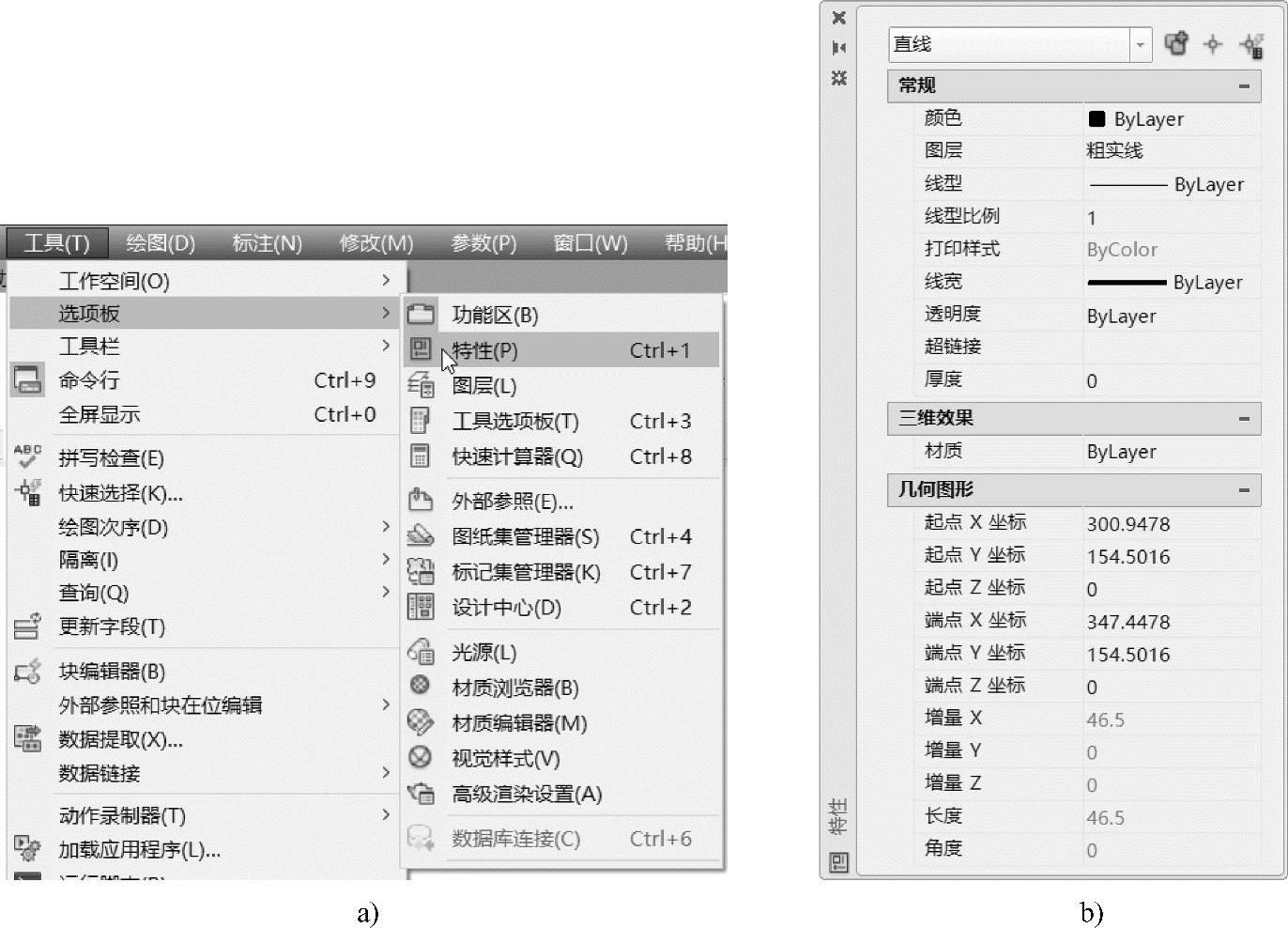

图5-14 打开“特性”选项板

a)选择“工具”→“选项板”→“特性”命令 b)“特性”选项板

操作技巧:按<Ctrl+1>组合键可以快速打开或关闭“特性”选项板。另外,用户可以设置在“快速访问”工具栏中显示或添加“特性”按钮978-7-111-58002-7-Chapter05-26.jpg和“特性匹配”按钮978-7-111-58002-7-Chapter05-27.jpg,其方法是在“快速访问”工具栏中单击“自定义快速访问工具栏”按钮978-7-111-58002-7-Chapter05-28.jpg,接着选中“特性”和“特性匹配”选项即可。“特性匹配”按钮978-7-111-58002-7-Chapter05-29.jpg用于将选定对象的特性应用到其他对象。

“特性”选项板提供所有特性设置的最完整列表。如果没有选定对象,那么在“特性”选项板上可以查看和更改要用于所有新对象的当前特性;如果选定了单个对象,那么在“特性”选项板上可以查看并更改该对象的特性;如果选定了多个对象,那么在“特性”选项板上可以查看并更改它们的常用特性。(www.daowen.com)

以图5-15为例,在该例中选择的图形对象是多条中心线,它们的共同特性显示在打开的“特性”选项板上,可以在“特性”选项板上修改相关的特性参数值。例如,要将这些中心线的线型比例设置为0.5,那么选择这些中心线后,在“特性”选项板上展开“常规”区域,在“线型比例”框中将“线型比例”值修改为0.5,按<Enter>键确认,然后按<Esc>键退出当前图形对象的特性操作,并接受已修改的结果。

如果需要继续查看或修改其他图形对象的特性信息,可以继续选择其他图形对象来显示相应的特性信息,然后根据需要执行相应的修改操作。

在AutoCAD 2018中,还可以使用“快捷特性”选项板,该选项板提供的特性设置没有“特性”选项板的齐全,但也比较实用。通常,双击某些对象(如直线、圆、圆弧、剖面线等)便可打开“快捷特性”选项板,然后修改其特性。注意:双击块、多段线、样条曲线和文字等对象时,打开的是编辑器或启用特定于对象的命令。如果要更改“快捷特性”选项板行为,那么在状态栏的“快捷特性”按钮978-7-111-58002-7-Chapter05-30.jpg上单击鼠标右键,从打开的快捷菜单中选择“快捷特性设置”选项,弹出“草图设置”对话框并自动切换至“快捷特性”选项卡,从中进行相关更改设置即可。

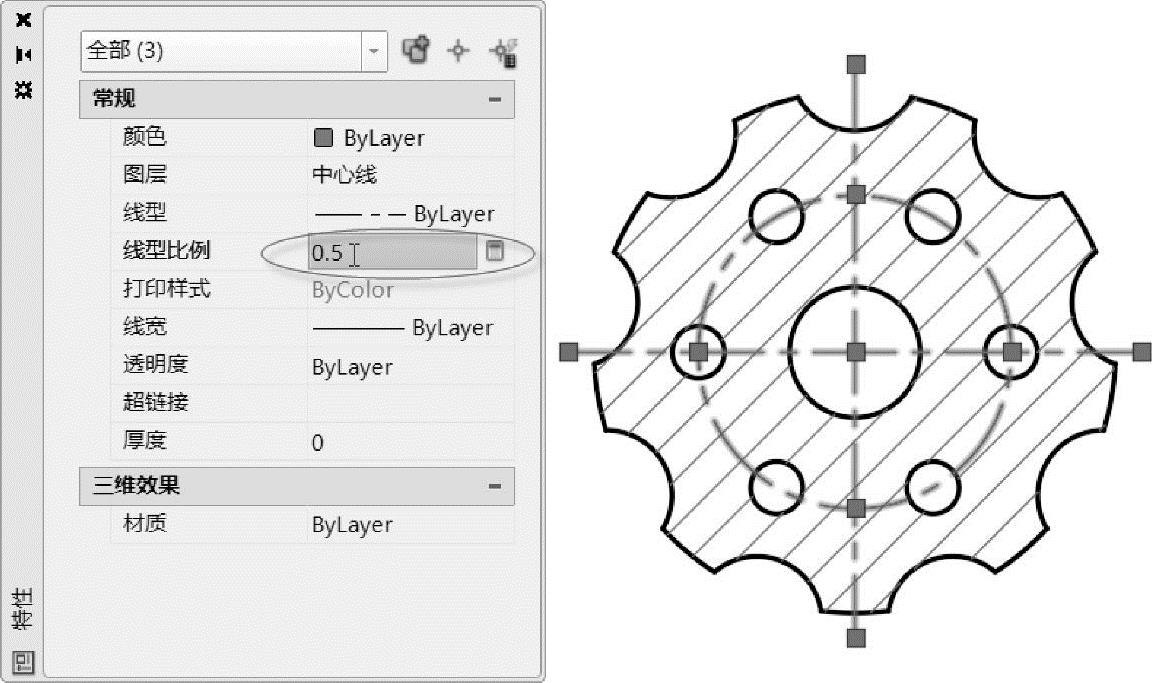

图5-15 修改特性结果
