在使用AutoCAD 2018对机械图形进行尺寸标注时，若遇到下列情况，可采用简化形式的尺寸注法。采用简化注法的原则是必须保证不致引起误解和不会产生理解的多义性，在此前提下，力求简便，全面考虑，注重简化的综合效果。

（1）一组同心圆弧或圆心位于同一条直线上的多个不同心圆弧的尺寸，可以用共同的尺寸线及其箭头来依次表示，箭头一般注画在沿箭头方向所遇到的第一个圆弧上。当箭头指到小圆弧上时，半径尺寸从小向大依次排列，如图4-66a所示；当箭头指到大圆弧上时，半径尺寸从大向小依次排列，如图4-66b所示。

图4-66 简化标法1

a）半径尺寸从小向大依次排列 b）半径尺寸从大向小依次排列

使用AutoCAD 2018进行此类尺寸标注的方法是：先标注出适宜的第一个圆弧的尺寸，然后在当前命令行输入“TEXTEDIT”命令来对尺寸文本进行修改，必要时调整尺寸的放置位置，以及编辑处理箭头方向。

（2）间隔相等的链式尺寸，可采用图4-67所示的简化形式标注，在总尺寸处加圆括弧以看作参考尺寸。

图4-67 简化标法2

使用AutoCAD 2018进行此类简化标注的方法及步骤是：先标注出需要的两个基本尺寸，然后将指定的总尺寸的尺寸文本按照简化格式编辑即可。

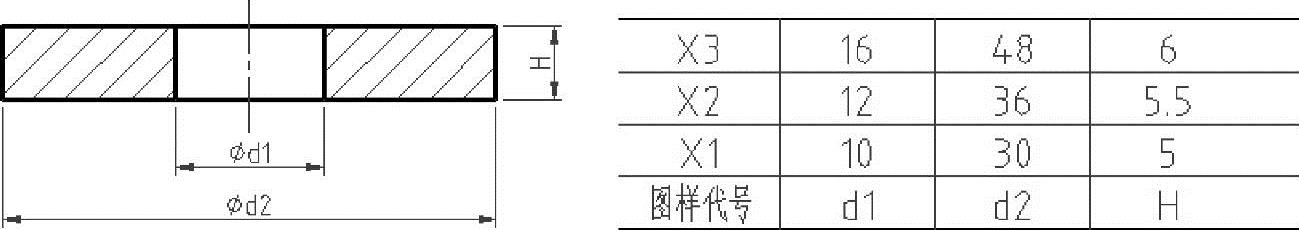

（3）同类型或同系列的机件，可采用表格图来绘制，即标注出基础机件的尺寸，并且该尺寸的尺寸值用字母代号表示，而具体机件的尺寸在表格图中标写出来，如图4-68所示。

(www.daowen.com)

图4-68 简化注法3

（4）标注尺寸时，可采用带箭头的指引线，在某些场合下也可以采用不带箭头的指引线。

（5）45°的倒角标注时可在倒角高度尺寸数值前加注符号“C”，而非45°的倒角尺寸必须分别标注出倒角的高度和角度尺寸。

（6）对于板状零件的厚度，可以在尺寸数字前加注符号“t”，如图4-69所示。

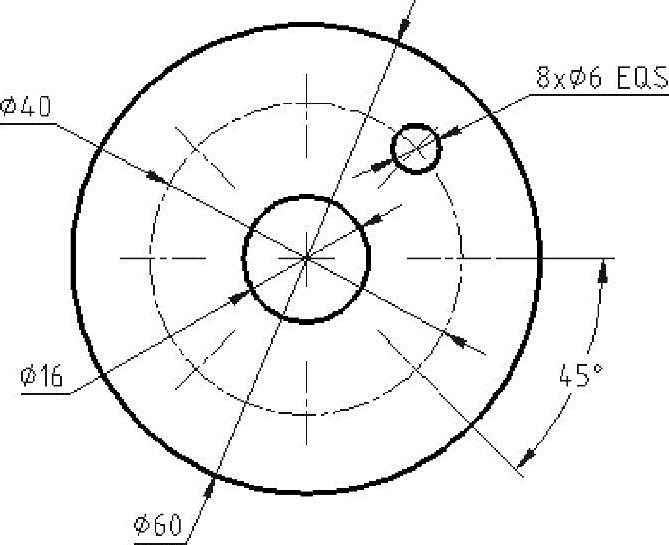

（7）均布分布的成组要素注法。在同一个图形中，对于尺寸相同的成组孔、槽等要素，可以只在一个要素上标注其尺寸和数量，并在其后标注出表示“均布”的缩写词“EQS”，如图4-70所示。

图4-69 表示厚度

图4-70 均布注法

（8）各类孔可采用旁注和符号相结合的方法标注。注意沉孔或锪平符号为，埋头孔的符号为，深度符号为。
